Eigenschaften der Siliziumepitaxie

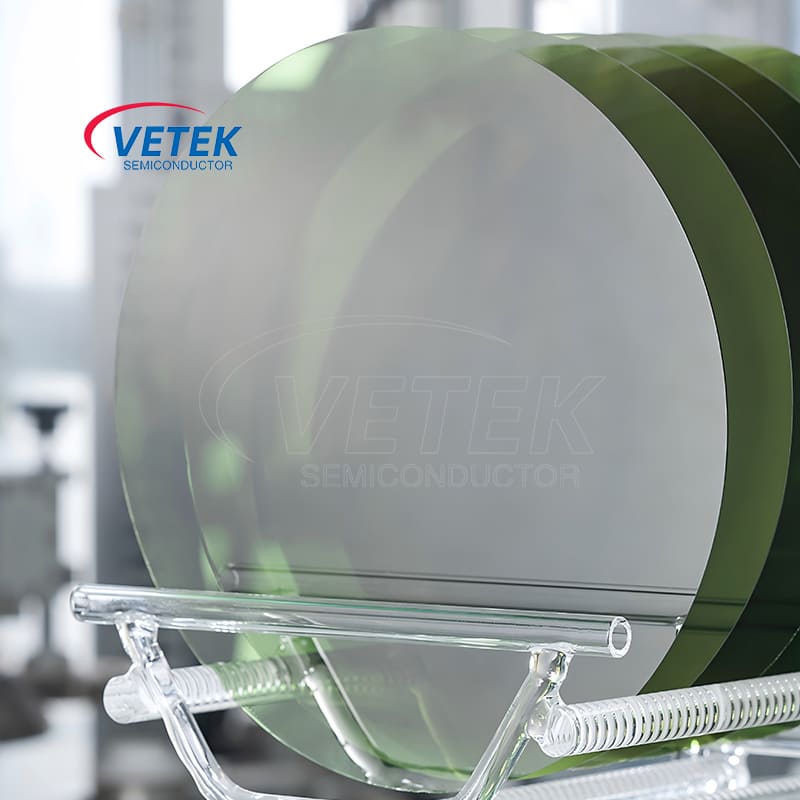

Siliziumepitaxieist ein entscheidender Grundprozess in der modernen Halbleiterfertigung. Es bezieht sich auf den Prozess des Züchtens einer oder mehrerer Schichten einkristalliner Siliziumdünnfilme mit spezifischer Kristallstruktur, Dicke, Dotierungskonzentration und Art auf einem präzise polierten einkristallinen Siliziumsubstrat. Dieser gewachsene Film wird als Epitaxieschicht (Epitaxialschicht oder Epi-Schicht) bezeichnet, und ein Siliziumwafer mit einer Epitaxieschicht wird als epitaktischer Siliziumwafer bezeichnet. Sein Hauptmerkmal besteht darin, dass die neu gewachsene epitaktische Siliziumschicht eine Fortsetzung der Gitterstruktur des Substrats in der Kristallographie darstellt und dabei die gleiche Kristallorientierung wie das Substrat beibehält und so eine perfekte Einkristallstruktur bildet. Dadurch kann die Epitaxieschicht präzise abgestimmte elektrische Eigenschaften aufweisen, die sich von denen des Substrats unterscheiden, und so eine Grundlage für die Herstellung von Hochleistungshalbleiterbauelementen schaffen.

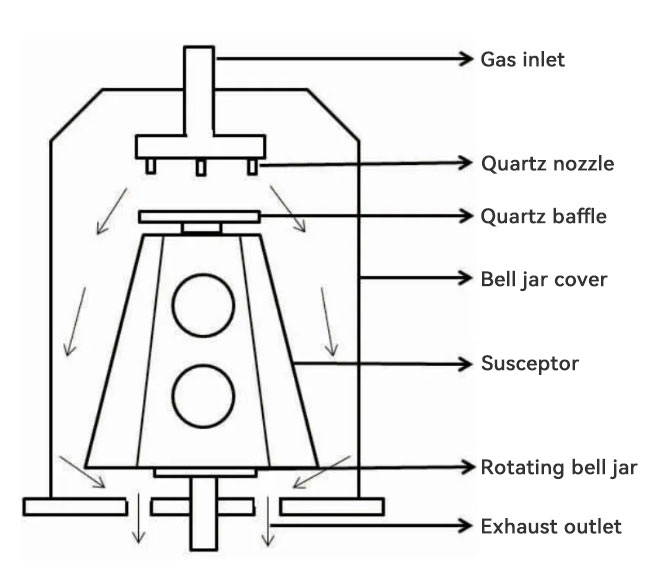

Vertikaler epitaktischer Suszeptor für die Siliziumepitaxie

Ⅰ. Was ist Siliziumepitaxie?

1) Definition: Siliziumepitaxie ist eine Technologie, bei der Siliziumatome durch chemische oder physikalische Methoden auf einem einkristallinen Siliziumsubstrat abgeschieden und entsprechend der Gitterstruktur des Substrats angeordnet werden, um einen neuen einkristallinen Siliziumdünnfilm wachsen zu lassen.

2） Gitteranpassung: Das Kernmerkmal ist die Ordnung des epitaktischen Wachstums. Die abgeschiedenen Siliziumatome sind nicht zufällig gestapelt, sondern entsprechend der Kristallorientierung des Substrats unter der Führung der „Vorlage“ angeordnet, die von den Atomen auf der Oberfläche des Substrats bereitgestellt wird, wodurch eine präzise Replikation auf atomarer Ebene erreicht wird. Dadurch wird sichergestellt, dass die Epitaxieschicht ein hochwertiger Einkristall und nicht polykristallin oder amorph ist.

3） Kontrollierbarkeit: Der Siliziumepitaxieprozess ermöglicht eine präzise Steuerung der Dicke der Wachstumsschicht (von Nanometern bis Mikrometern), des Dotierungstyps (N-Typ oder P-Typ) und der Dotierungskonzentration. Dadurch können auf demselben Siliziumwafer Bereiche mit unterschiedlichen elektrischen Eigenschaften gebildet werden, was der Schlüssel zur Herstellung komplexer integrierter Schaltkreise ist.

4） Schnittstelleneigenschaften: Es entsteht eine Grenzfläche zwischen der Epitaxieschicht und dem Substrat. Idealerweise ist diese Schnittstelle atomar flach und frei von Kontaminationen. Die Qualität der Schnittstelle ist jedoch entscheidend für die Leistung der Epitaxieschicht, und etwaige Defekte oder Verunreinigungen können die endgültige Leistung des Geräts beeinträchtigen.

Ⅱ. Prinzipien der Siliziumepitaxie

Das epitaktische Wachstum von Silizium hängt hauptsächlich von der Bereitstellung der richtigen Energie und Umgebung ab, damit Siliziumatome auf der Oberfläche des Substrats wandern und die Gitterposition mit der niedrigsten Energie für die Kombination finden können. Die derzeit am häufigsten verwendete Technologie ist die chemische Gasphasenabscheidung (CVD).

Chemische Gasphasenabscheidung (CVD): Dies ist die gängige Methode zur Erzielung einer Siliziumepitaxie. Seine Grundprinzipien sind:

● Vorläufertransport: Gas, das Siliziumelemente (Vorläufer) wie Silan (SiH4), Dichlorsilan (SiH2Cl2) oder Trichlorsilan (SiHCl3) enthält, und Dotierstoffgas (wie Phosphin PH3 für N-Typ-Dotierung und Diboran B2H6 für P-Typ-Dotierung) werden in präzisen Anteilen gemischt und in eine Hochtemperatur-Reaktionskammer geleitet.

● Oberflächenreaktion: Bei hohen Temperaturen (normalerweise zwischen 900 °C und 1200 °C) unterliegen diese Gase einer chemischen Zersetzung oder Reaktion auf der Oberfläche des erhitzten Siliziumsubstrats. Zum Beispiel SiH4→Si(fest)+2H2(gas).

● Oberflächenmigration und Keimbildung: Die durch die Zersetzung entstehenden Siliziumatome werden an der Substratoberfläche adsorbiert und wandern auf der Oberfläche, um schließlich den richtigen Gitterplatz zu finden, um sich zu verbinden und ein neues Einzelatom zu bildenKristallschicht. Die Qualität des epitaktischen Siliziumwachstums hängt weitgehend von der Steuerung dieses Schritts ab.

● Schichtwachstum: Die neu abgeschiedene Atomschicht wiederholt kontinuierlich die Gitterstruktur des Substrats, wächst Schicht für Schicht und bildet eine epitaktische Siliziumschicht mit einer bestimmten Dicke.

Wichtige Prozessparameter: Die Qualität des Siliziumepitaxieprozesses wird streng kontrolliert und zu den wichtigsten Parametern gehören:

● Temperatur: Beeinflusst die Reaktionsgeschwindigkeit, Oberflächenmobilität und Defektbildung.

● Druck: beeinflusst den Gastransport und den Reaktionsweg.

● Gasfluss und -verhältnis: bestimmt die Wachstumsrate und Dopingkonzentration.

● Sauberkeit der Untergrundoberfläche: Jede Verunreinigung kann die Ursache für Mängel sein.

● Andere Technologien: Obwohl CVD der Mainstream ist, können Technologien wie die Molekularstrahlepitaxie (MBE) auch für die Siliziumepitaxie eingesetzt werden, insbesondere in Forschung und Entwicklung oder bei Spezialanwendungen, die eine extrem hochpräzise Steuerung erfordern.MBE verdampft Siliziumquellen direkt in einer Ultrahochvakuumumgebung, und Atom- oder Molekularstrahlen werden zum Wachstum direkt auf das Substrat projiziert.

Ⅲ. Spezifische Anwendungen der Siliziumepitaxie-Technologie in der Halbleiterfertigung

Die Siliziumepitaxietechnologie hat den Anwendungsbereich von Siliziummaterialien erheblich erweitert und ist ein unverzichtbarer Bestandteil bei der Herstellung vieler fortschrittlicher Halbleiterbauelemente.

● CMOS-Technologie: In Hochleistungs-Logikchips (wie CPUs und GPUs) wird häufig eine niedrig dotierte (P− oder N−) epitaktische Siliziumschicht auf einem stark dotierten (P+ oder N+) Substrat aufgewachsen. Diese epitaktische Siliziumwaferstruktur kann den Latch-up-Effekt (Latch-up) wirksam unterdrücken, die Gerätezuverlässigkeit verbessern und den niedrigen Widerstand des Substrats aufrechterhalten, was der Stromleitung und Wärmeableitung förderlich ist.

● Bipolartransistoren (BJT) und BiCMOS: In diesen Geräten wird Siliziumepitaxie verwendet, um Strukturen wie den Basis- oder Kollektorbereich präzise aufzubauen, und die Verstärkung, Geschwindigkeit und andere Eigenschaften des Transistors werden durch die Steuerung der Dotierungskonzentration und Dicke der Epitaxieschicht optimiert.

● Bildsensor (CIS): In einigen Bildsensoranwendungen können epitaktische Siliziumwafer die elektrische Isolierung von Pixeln verbessern, Übersprechen reduzieren und die Effizienz der photoelektrischen Umwandlung optimieren. Die Epitaxieschicht sorgt für einen saubereren und weniger defekten aktiven Bereich.

● Erweiterte Prozessknoten: Da die Gerätegröße immer weiter schrumpft, werden die Anforderungen an die Materialeigenschaften immer höher. Die Silizium-Epitaxie-Technologie, einschließlich des selektiven epitaktischen Wachstums (SEG), wird verwendet, um epitaktische Schichten aus verspanntem Silizium oder Silizium-Germanium (SiGe) in bestimmten Bereichen wachsen zu lassen, um die Ladungsträgermobilität zu verbessern und so die Geschwindigkeit von Transistoren zu erhöhen.

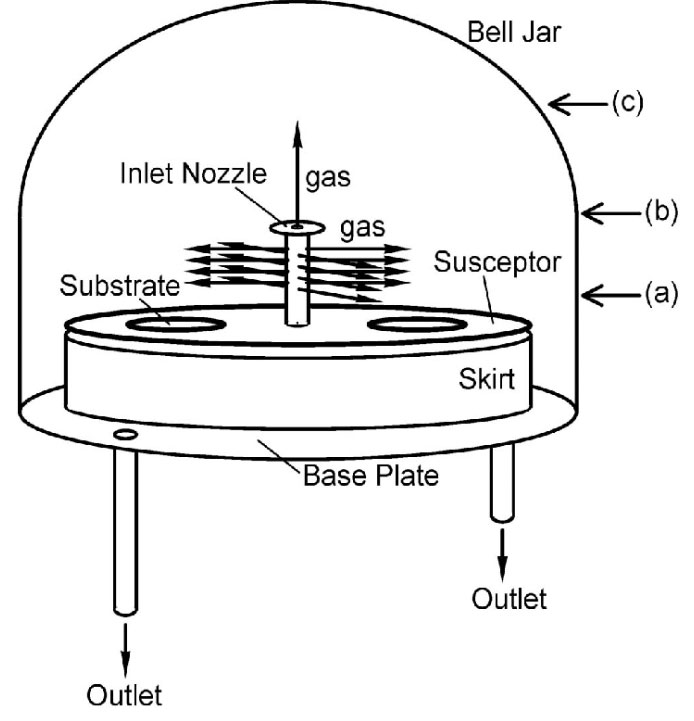

Horizontaler epitaktischer Suszeptor für die Siliziumepitaxie

Ⅳ.Probleme und Herausforderungen der Siliziumepitaxie-Technologie

Obwohl die Silizium-Epitaxie-Technologie ausgereift und weit verbreitet ist, gibt es beim epitaktischen Wachstum von Silizium noch einige Herausforderungen und Probleme:

● Mängelkontrolle: Während des epitaktischen Wachstums können verschiedene Kristalldefekte wie Stapelfehler, Versetzungen, Gleitlinien usw. erzeugt werden. Diese Mängel können die elektrische Leistung, Zuverlässigkeit und den Ertrag des Geräts erheblich beeinträchtigen. Die Kontrolle von Defekten erfordert eine äußerst saubere Umgebung, optimierte Prozessparameter und hochwertige Substrate.

● Gleichmäßigkeit: Das Erreichen einer perfekten Gleichmäßigkeit der Epitaxieschichtdicke und der Dotierungskonzentration auf großen Siliziumwafern (z. B. 300 mm) ist eine ständige Herausforderung. Ungleichmäßigkeiten können zu Unterschieden in der Geräteleistung auf demselben Wafer führen.

● Autodoping: Während des epitaktischen Wachstumsprozesses können hochkonzentrierte Dotierstoffe im Substrat durch Gasphasendiffusion oder Festkörperdiffusion in die wachsende epitaktische Schicht eindringen und dazu führen, dass die Dotierungskonzentration der epitaktischen Schicht vom erwarteten Wert abweicht, insbesondere in der Nähe der Grenzfläche zwischen der epitaktischen Schicht und dem Substrat. Dies ist eines der Probleme, die beim Siliziumepitaxieprozess angegangen werden müssen.

● Oberflächenmorphologie: Die Oberfläche der Epitaxieschicht muss äußerst flach bleiben, und jegliche Rauheit oder Oberflächendefekte (z. B. Trübung) beeinträchtigen nachfolgende Prozesse wie die Lithographie.

● Kosten: Im Vergleich zu gewöhnlichen polierten Siliziumwafern erfordert die Herstellung epitaktischer Siliziumwafer zusätzliche Prozessschritte und Ausrüstungsinvestitionen, was zu höheren Kosten führt.

● Herausforderungen der selektiven Epitaxie: In fortgeschrittenen Prozessen stellt das selektive epitaktische Wachstum (Wachstum nur in bestimmten Bereichen) höhere Anforderungen an die Prozesskontrolle, wie z. B. Selektivität der Wachstumsrate, Kontrolle des seitlichen Überwachsens usw.

Ⅴ.Abschluss

Als Schlüsseltechnologie zur Herstellung von Halbleitermaterialien ist das Kernmerkmal vonSiliziumepitaxieist die Fähigkeit, hochwertige einkristalline epitaktische Siliziumschichten mit spezifischen elektrischen und physikalischen Eigenschaften präzise auf einkristallinen Siliziumsubstraten wachsen zu lassen. Durch die präzise Steuerung von Parametern wie Temperatur, Druck und Luftstrom im Siliziumepitaxieprozess können die Schichtdicke und die Dotierungsverteilung individuell angepasst werden, um den Anforderungen verschiedener Halbleiteranwendungen wie CMOS, Leistungsbauelemente und Sensoren gerecht zu werden.

Obwohl das epitaktische Wachstum von Silizium mit Herausforderungen wie Defektkontrolle, Gleichmäßigkeit, Selbstdotierung und Kosten konfrontiert ist, ist die Siliziumepitaxie angesichts der kontinuierlichen Weiterentwicklung der Technologie immer noch eine der zentralen Triebkräfte für die Förderung von Leistungsverbesserungen und funktionalen Innovationen von Halbleiterbauelementen, und ihre Position in der Herstellung epitaktischer Siliziumwafer ist unersetzlich.
