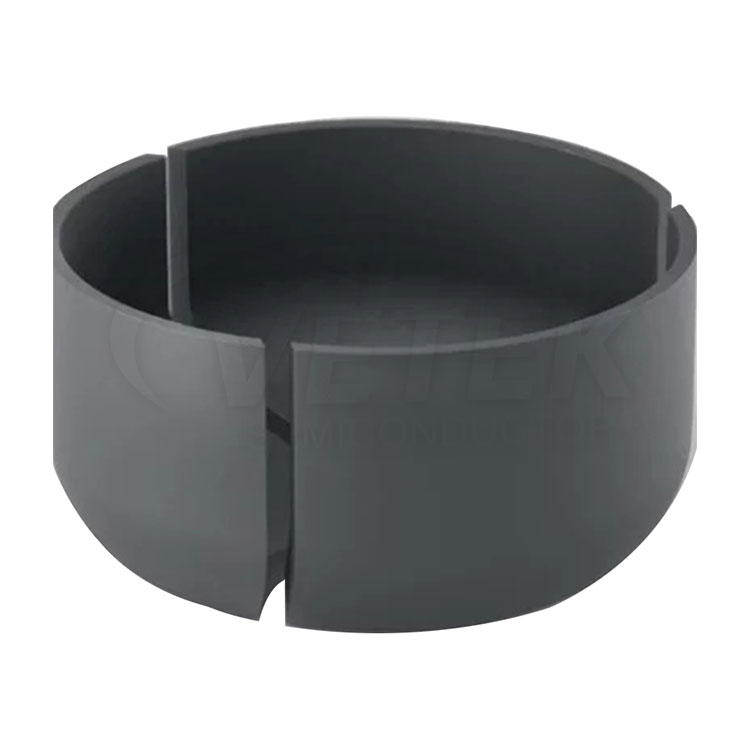

Drei-Petal-Graphit Crucible

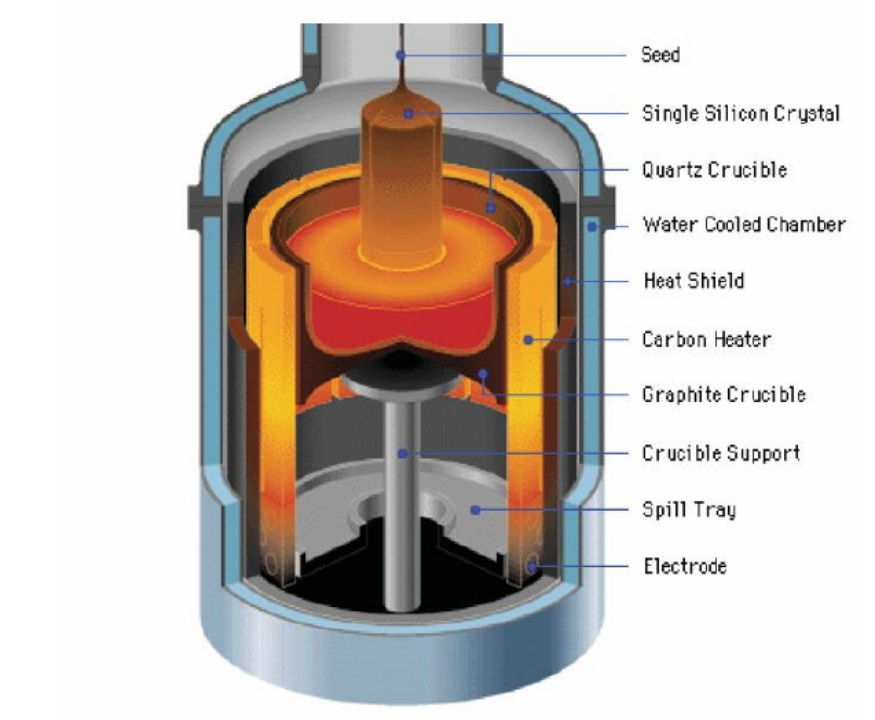

Vetek Semiconductor's Drei-Petal Graphit Crucible für den Wachstumsprozess des monokristallinen Siliziums nach CZ-Methode, das Drei-Petal-Struktur-Graphit Crucible besteht aus isostatischem Graphitmaterial mit hoher Reinheit. Durch die innovative Drei-Petal-Struktur kann der traditionelle integrierte Tiegel die Schwierigkeiten der Demontage, die Wärmespannungskonzentration und andere Schmerzpunkte der Industrie effektiv lösen und in Photovoltaik-Siliziumwafern, Semikonduktoren und anderen hochwertigen Fertigungsfeldern häufig eingesetzt werden.

Kernprozess -Highlights

1. Ultra-Prescision Graphit Processing-Technologie

Materialreinheit: Die Verwendung von isostatisch gepresstem Graphit -Substrat mit Aschegehalt <5 ppm und im Allgemeinen ＜ 10 ppm, um die Verschmutzung der Verschmutzung im Siliziumschmelzverfahren zu gewährleisten

Strukturverstärkung: Nach der grafischen Grafik bei 2200 ℃ beträgt die Biegestärke ≥ 45 mPa und der Wärmeleitungskoeffizient beträgt ≤4,6 × 10⁻⁶/℃

Oberflächenbehandlung: 10-15 μm pyrolytische Kohlenstoffbeschichtung wird durch CVD-Prozess abgelagert, um die Oxidationsresistenz zu verbessern (Gewichtsverlust <1,5%/100H@1600℃).

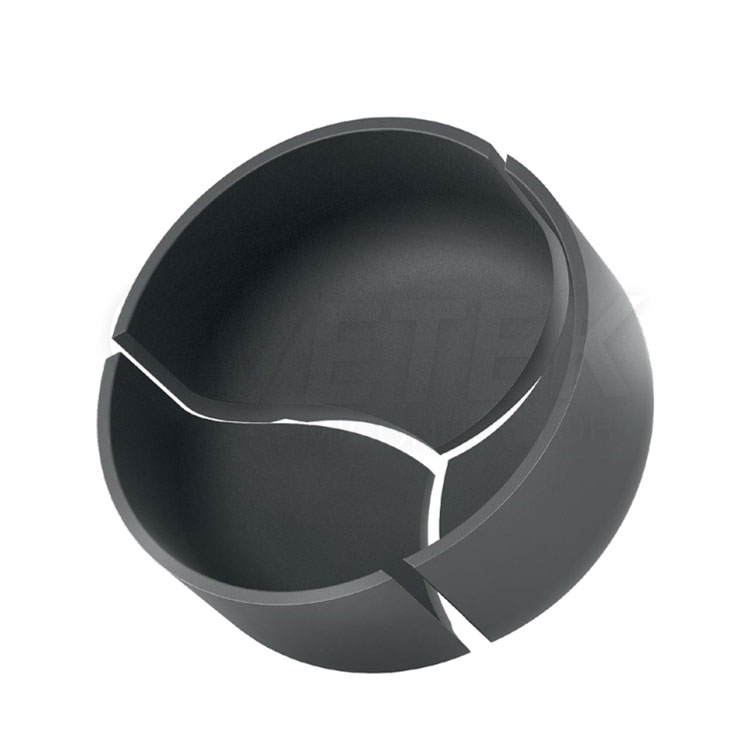

2. Innovatives Drei-Petal-Struktur-Design

Modulare Baugruppe: 120 ° Equipartition Drei-Lob-Struktur, Installation und Demontage-Effizienz stieg um 300% um 300%

Stressfreisetzungsdesign: Die geteilte Struktur verteilt den thermischen Expansionsstress effektiv und erweitert die Lebensdauer auf mehr als 200 Zyklen

Präzisionsanpassung: Der Spalt zwischen den Ventilen beträgt <0,1 mm, und der Hochtemperatur -Keramikkleber sorgt dafür

3.. Customisierte Verarbeitungsdienste

Unterstützung φ16 "-φ40" in voller Größe, Wanddicke Toleranzregelung ± 0,5 mm

Die Gradientendichtestruktur von 1,83 g/cm³ kann ausgewählt werden, um die thermische Feldverteilung zu optimieren

Bereitstellung von Wertschöpfungsprozessen wie Bornitrid-Verbundbeschichtung und Rheniummetallkantenverstärkung

Typisches Anwendungsszenario

Photovoltaikindustrie

Monokristalline Siliziumstab kontinuierliche Zeichnung: Geeignet für G12 großer Siliziumwaferproduktion, Unterstützung ≥ 500 kg Beladungskapazität

Topcon-Batterie vom Typ n-Typ: Ultra-niedrige Verunreinigungsmigration garantiert Minderheitenleben> 2 ms

Thermalfeldverbesserung: kompatibel mit Mainstream -Einzelkristallofenmodellen (PVI, Ferrotec usw.)

Semiconductor Manufacturing

8-12 Zoll monokristallines Siliziumwachstum der Halbleiter-Qualität

Spezielle dotierte Kristalle: Präzise Kontrolle der Bor/Phosphorverteilungsgleichmäßigkeit

Halbleiter der dritten Generation: Kompatibler SIC -Einfachkristallvorbereitungsprozess

Wissenschaftlicher Forschungsbereich

Forschung und Entwicklung von ultradünnen Siliziumwafern für Weltraum-Solarzellen

Wachstumstest für neue Kristallmaterialien (Germanium, Galliumarsenid)

Limit Parameterforschung (3000 ℃ Ultrahoch-Temperatur-Schmelzexperiment)

Qualitätssicherungssystem

ISO 9001/14001 Dual -System -Zertifizierung

Stellen Sie den Kundenmaterial für Kunden (XRD -Zusammensetzungsanalyse, SEM -Mikrostruktur) zur Verfügung.

Ganzes Prozessverfolgbarkeitssystem (Lasermarkierung + Blockchain -Speicher)
