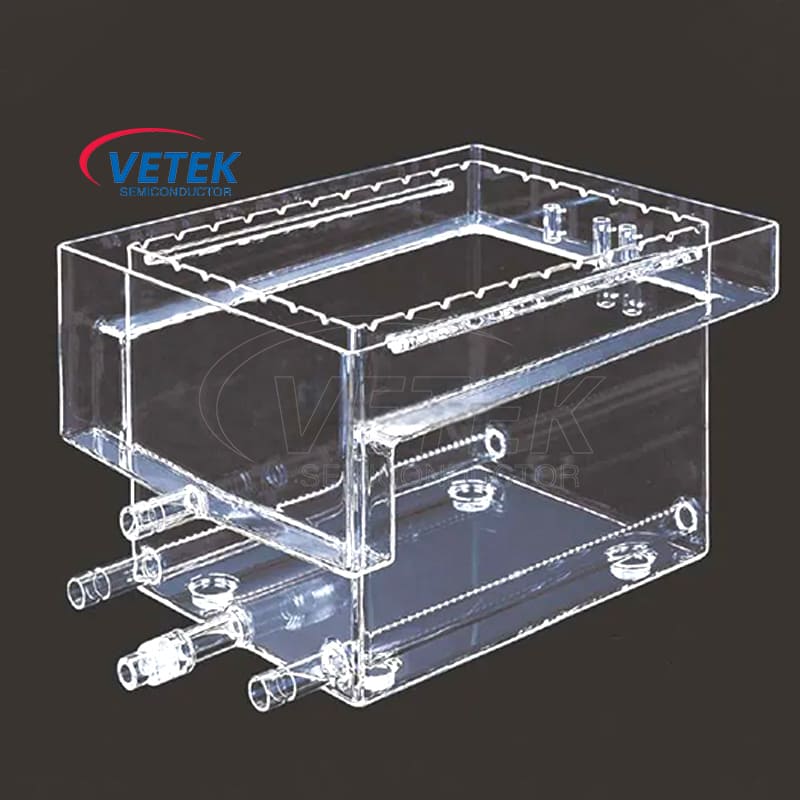

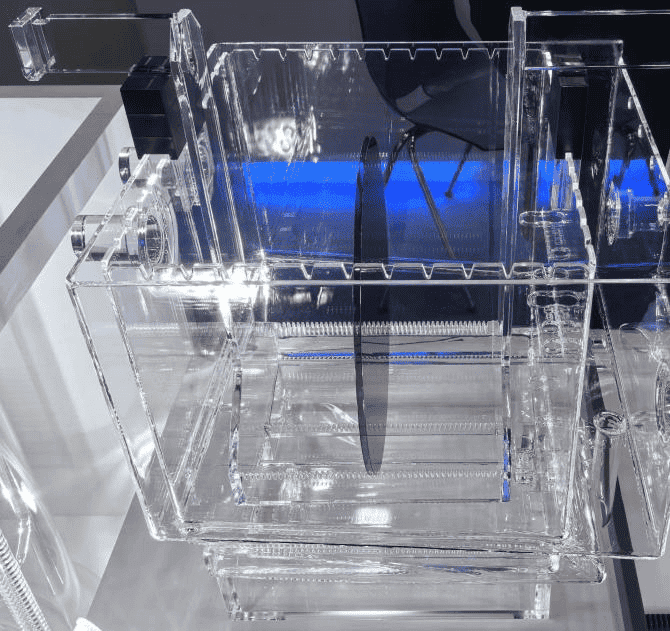

Halbleiter Quarzbad

Das Quarzbad des Vetek Semiconductor wurde zum Reinigen und Verarbeitung von Siliziumwaffeln ausgelöst und wird häufig in Halbleitern, Photovoltaik und anderen Feldern verwendet. Das Quarzbad für Halbleiter besteht aus hochreinem Quarzmaterial, weist eine hervorragende Hochtemperaturbeständigkeit und chemische Stabilität auf und kann stabil in hohen Temperaturen und hohen Korrosionsumgebungen arbeiten. Unabhängig davon, ob es sich um große Wafer mit einem Durchmesser von 300 mm oder maßgeschneiderten Anforderungen anderer Spezifikationen handelt, das Halbleiter -Quarzbad kann effiziente und zuverlässige Lösungen bieten, um Ihre Produktionslinie zu stärken.

Halbleiter Quarzbad Produktmerkmale

1. Design mit großer Kapazität, um die Anforderungen der Batchreinigung zu erfüllen

● Achten Sie auf 50 Wafer: Das Standarddesign des Halbleiterquarzbades unterstützt gleichzeitig die Reinigung von bis zu 50 Wafern und verbessert die Reinigungseffizienz erheblich.

● Kompatibel mit mehreren Größen: Unterstützt Wafer mit einem maximalen Durchmesser von 300 mm und kann auch nach Bedarf angepasst werden. Andere Größen wie 150 mm oder 200 mm können die Bedürfnisse verschiedener Prozessflüsse erfüllen.

● Modulares Design: Geeignet für SiliziumWaferUnter verschiedenen Spezifikationen unterstützt schnelles Schalten und reagiert flexibel auf verschiedene Reinigungsaufgaben.

2. High-Purity-Quarzmaterial, hervorragende Leistungsgarantie

● Hochtemperaturwiderstand: Quarzmaterial kann dem Temperaturbereich von 0 ° C bis 1200 ° C standhalten, geeignet für eine Vielzahl von thermischen Reinigungs- und Wärmebehandlungsprozessen.

● Korrosionsbeständigkeit:Quarzpanzerkann der Korrosion starker Säuren (wie HF, HCL) und starker Alkalien für lange Zeit widerstehen und eignen sich besonders für die Zirkulationsbehandlung chemischer Ätzlösungen oder Reinigungslösungen.

● Hohe Sauberkeit: Die innere Wandoberfläche des Halbleiterquarztanks ist glatt und hat keine Poren und adsorbiert keine Partikel oder chemischen Reste, wodurch die Chip -Kontamination effektiv vermieden wird.

3.. Flexible Anpassung, um unterschiedliche Prozessanforderungen zu erfüllen

● Größenanpassung: Passen Sie die Größe, Tiefe und Kapazität des Bades an, um die Reinigungsbedürfnisse von Spezialspezifikationen zu unterstützen.

● Unterstützung für die automatisierte Integration: kompatibel mit industriellen Automatisierungsgeräten, um einen vollständig automatisierten Betrieb der Chipreinigung zu erreichen.

4. Prozessprozess zur Gewährleistung der Produktqualität

● Präzises Schweißen und Verarbeitung: Verwenden Sie die fortschrittliche Verarbeitungstechnologie, um die Stabilität und Versiegelung der Geräte unter hohen Temperatur- und Hochdruckumgebungen zu gewährleisten.

● Langlebiges Design: Stellen Sie nach mehreren Haltbarkeitstests sicher, dass die Geräte wie zuvor unter langfristiger Hochfrequenzverwendung durchgeführt werden.

● Hohe Zuverlässigkeit: Vermeiden Sie Kratzer, Bruch oder Kreuzverschmutzung von Wafern während der Reinigung und verbessern Sie die Strecke.

Halbleiter Quarzbad Technische Parameter

Anwendbare Szenarien von Quarzbad für Halbleiter

1. Halbleiterindustrie

● Siliziumwaferreinigung: Zum Entfernen von Partikeln, Oxidschichten und organischen Resten auf der Oberfläche des Wafers.

● Ätzen der Flüssigkeitsbehandlung: Zusammenarbeiten mit chemischer Ätzprozess, um Materialien in bestimmten Bereichen genau zu entfernen.

2. Photovoltaikindustrie

● Solarzellenreinigung: Entfernen Sie während des Produktionsprozesses Schadstoffe und verbessern Sie die Umwandlungseffizienz der Zelle.

3. Wissenschaftliche Forschungsexperimente

● Materialwissenschaft: Geeignet zum Reinigen von experimentellen Proben von hoher Purity.

● Micro-Nano-Verarbeitung: Unterstützt eine Vielzahl von experimentellen Geräten und Prozessströmen.

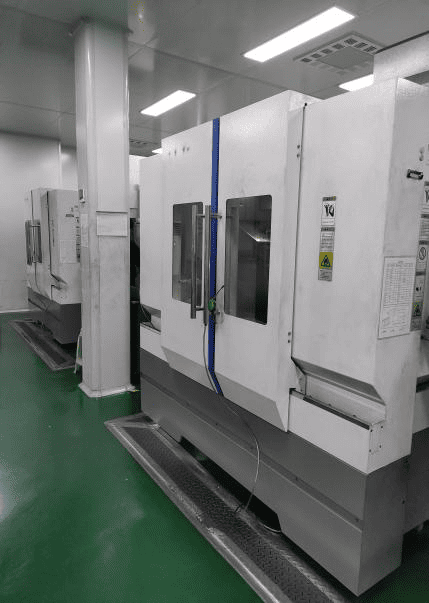

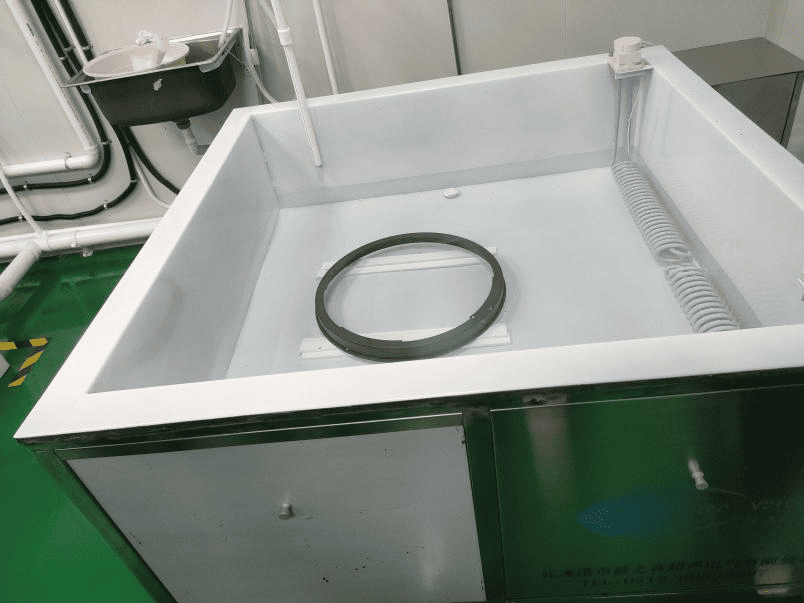

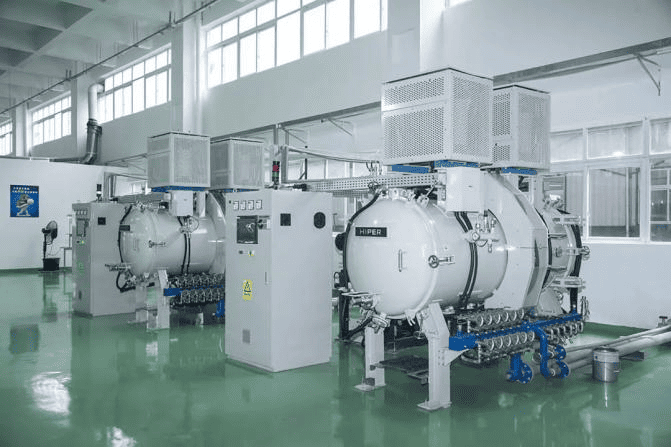

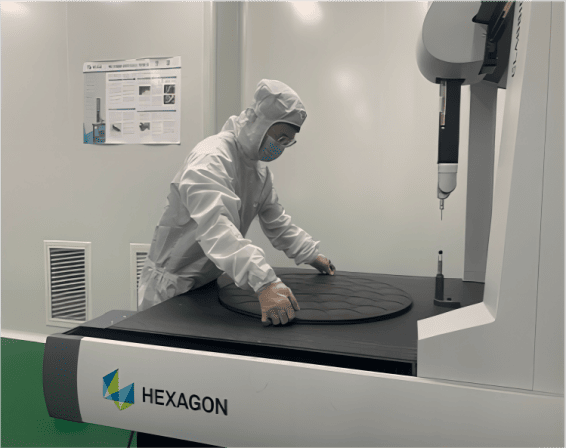

Es Halbleiter Quarzbad -Produktionsläden
