VETEK-AMAT Hollow Lift Pin-Lösung: Hochreines Graphitsubstrat mit CVD-SiC-Beschichtung

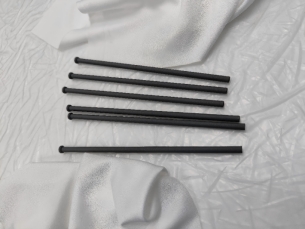

Abbildung 1: Physisches Produkt AMAT 0200-03201 Hollow Lift Pin (für 300-mm-Silizium-Epitaxiesysteme)

Bei Halbleiter-Wafer-Transferprozessen übernimmt der hohle Hubstift (Wafer Lift Pin) die entscheidenden Aufgaben des Haltens und Transports von Wafern. In Hochtemperatur-Prozessumgebungen wie MOCVD und epitaktischem Wachstum müssen Hubstifte gleichzeitig mehrere Anforderungen erfüllen, darunter hohe Reinheit, Korrosionsbeständigkeit, Temperaturwechselbeständigkeit und geringe Partikelverunreinigung.

Derzeit verwenden die gängigen Hebestifte auf dem Markt ein Graphitsubstrat + eine CVD-SiC-Beschichtungslösung. Allerdings kann die Beschichtungstechnologie der allermeisten Anbieter nur die äußere Oberfläche abdecken – bei Hohlkörpern,Die Innenwand ist wirklich das „technische Niemandsland“.

I. Drei zentrale Herausforderungen für die Innenwandbeschichtung

1. Unkontrollierte Abscheidungsgleichmäßigkeit

Hohlstrukturen haben ein großes Seitenverhältnis. CVD-Reaktandengase haben Schwierigkeiten, gleichmäßig tief in die Innenbohrung zu diffundieren, was dazu führt, dass die Dicke der Innenwandbeschichtung mit einem Gradienten vom Anschluss zum tiefen Inneren abnimmt, wobei lokale Bereiche sogar blanke, freiliegende Bereiche aufweisen.

2. Unzureichende Grenzflächenbindungsstärke

Die gekrümmte Innenwandoberfläche begrenzt den Optimierungsraum für die Parameter des Abscheidungsprozesses. Es ist schwierig, die Bindungsstärke zwischen der Beschichtung und dem Graphitsubstrat auf das gleiche Niveau wie die Außenfläche zu bringen, und bei thermischen Zyklen kann es leicht zu Mikrorissen oder sogar Ablösungen kommen.

3. Unkontrollierte Sauberkeit der Innenbohrung

Wenn die poröse Struktur des Graphitsubstrats durch die Beschichtung nicht vollständig versiegelt wird, werden bei hohen Temperaturen Kohlenstoffpartikel und metallische Verunreinigungen freigesetzt. Sobald sich Verunreinigungen lösen, verursachen sie direkt Farbunterschiede und Partikeldefekte auf der Waferoberfläche, was die Produktionsausbeute erheblich verringert.

Durch den Einsatz seiner umfassenden technischen Expertise im Bereich der CVD-Beschichtung hat VETEK die Herausforderungen einer gleichmäßigen Abscheidung und Grenzflächenbindung von CVD-SiC-Beschichtungen auf der Innenwand von Hohlstrukturen erfolgreich gemeistert – von der Optimierung der Gasströmungsfeldsimulation bis hin zur präzisen Steuerung des Abscheidungstemperaturfelds. Dabei wurde eine komplette Innenwandbeschichtungsprozesslösung etabliert, die eine gleichmäßige Beschichtungsdicke von der Öffnung bis zum tiefen Inneren der Bohrung, eine feste Verbindung und eine den Standards entsprechende Sauberkeit der Innenbohrung gewährleistet.

Dieser Artikel bietet eine eingehende Analyse der technischen Schwierigkeiten der Innenwandbeschichtung von Hohlhubstiften, wie sich die Gleichmäßigkeit der Innenwandbeschichtung auf die Waferausbeute auswirkt und die wichtigsten Kontrollknoten vom Prozessdesign bis zur Qualitätskontrolle und Lieferung.

II. Was ist ein AMAT Hollow Lift Pin?

Ein AMAT-Hohlhubstift ist eine Präzisionskomponente für die Handhabung von Wafern, die in Halbleiterprozessanlagen eingesetzt wird. Seine Hauptfunktion besteht darin, Wafer während des Ladens, Entladens und der Prozesssequenzen anzuheben und zu positionieren.

Im Gegensatz zu herkömmlichen massiven Hebestiften verfügt die Hohlkonstruktion über einen inneren Hohlraum. Diese Struktur reduziert das Gesamtmaterialvolumen und die thermische Masse, während die erforderliche mechanische Geometrie erhalten bleibt. Für Halbleiteranwendungen ist die Herstellung hohler Hubstifte jedoch weitaus anspruchsvoller als die Bearbeitung herkömmlicher Massivbauteile. Die Maßgenauigkeit sowohl der Innen- als auch der Außenflächen muss streng kontrolliert werden, und die Konzentrizität zwischen der Innen- und Außengeometrie ist besonders wichtig. Daher sind sowohl die Materialauswahl als auch die Beschichtungsprozesse für die endgültige Leistung des Hubstifts von entscheidender Bedeutung.

Für AMAT-Epitaxiesysteme bietet VETEK Semiconductor maßgeschneiderte AMAT-Hohlhubstiftlösungen auf Basis hochreiner Graphitsubstrate und dichter CVD-Siliziumkarbid (SiC)-Beschichtungen. Die Hohlstruktur trägt dazu bei, unnötige Materialmasse zu reduzieren und gleichzeitig die für das Heben von Wafern erforderliche mechanische Struktur beizubehalten. Die CVD-Siliziumkarbidbeschichtung sorgt für hohe Reinheit, chemische Beständigkeit und Hochtemperaturstabilität. Der Hebestift AMAT 0200-03201 von VETEK wurde speziell für 300-mm-Siliziumepitaxieanwendungen entwickelt und kann gemäß Kundenzeichnungen, Abmessungen und Prozessanforderungen hergestellt werden.

III. Struktur des AMAT Hollow Lift Pin von VETEK

VETEK konzentriert sich derzeit auf die hochreine Graphit- und CVD-Siliziumkarbid-Beschichtungsstruktur für AMAT-Hohlhubstifte. Der grundlegende Bauprozess ist:

Hochreines Graphitsubstrat → Präzisions-CNC-Bearbeitung → CVD-Siliziumkarbidbeschichtung → Präzisionsprüfung

Das Graphitsubstrat bildet die strukturelle Grundlage und eignet sich für die Präzisionsbearbeitung dünnwandiger und hohler Geometrien. VETEK verwendet in der Regel importierte Graphitmaterialien in Halbleiterqualität, einschließlich Materialien von SGL Carbon und Toyo Tanso, abhängig von den Kundenanforderungen. Anschließend wird eine dichte CVD-Siliziumkarbidbeschichtung auf der Graphitoberfläche abgeschieden, um eine schützende Arbeitsfläche in Halbleiterqualität zu bilden.

Warum Graphit als Substrat wählen?

Bei hohlen Hubstiften muss das Substratmaterial ein Gleichgewicht zwischen Bearbeitbarkeit, thermischer Leistung, mechanischer Stabilität und Kompatibilität des Beschichtungsprozesses herstellen. Hochreiner Graphit ist besonders geeignet, da er folgende Eigenschaften bietet:

• Gute Hochtemperaturstabilität

• Geringe Wärmeausdehnung

• Gute Wärmeleitfähigkeit

• Relativ geringe Dichte

• Hervorragende Bearbeitbarkeit für komplexe Geometrien

• Kompatibilität mit dem CVD-Siliziumkarbid-Beschichtungsverfahren

Der Einsatz von Graphit ermöglicht zudem die Herstellung komplexer Hohl- und Dünnwandstrukturen mit hoher Präzision. VETEK verfügt über Präzisions-CNC-Bearbeitungskapazitäten für Halbleitergraphit- und Siliziumkarbidkomponenten mit optimierten Bearbeitungsprozessen für Maßkontrolle und Oberflächenqualität.

IV. CVD-Siliziumkarbid-Beschichtung: Die entscheidende Schutzschicht

Die CVD-Siliziumkarbidbeschichtung ist eines der wichtigsten Merkmale der VETEK AMAT Hohlhubstifte. Diese Beschichtung bildet eine dichte Siliziumkarbidoberfläche auf dem Graphitsubstrat und trägt so dazu bei, den darunter liegenden Graphit vor der Prozessumgebung zu schützen.

Die Standard-CVD-Siliziumkarbid-Beschichtungsdicke für solche VETEK-Komponenten beträgt ca100 ± 20 μm. Die Beschichtungsreinheit beträgt ca6N / 99,99995 %.

Zu den umfassenderen technischen Fähigkeiten von VETEK im Bereich CVD-Siliziumkarbid gehören hochreine Beschichtungen, kontrollierte Beschichtungsdicke und die Gleichmäßigkeit der Dicke von Charge zu Charge. Technische Daten zeigen, dass die Reinheit der CVD-Siliziumkarbidbeschichtung im Bereich von 6N–7N liegt. Für spezifische AMAT-Hubstiftprojekte können die Beschichtungsspezifikationen entsprechend den Kundenzeichnungen und Prozessanforderungen angepasst werden.

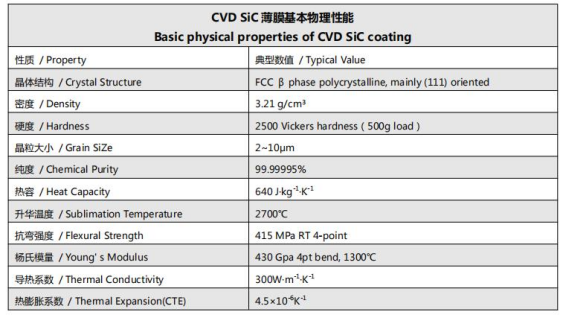

Abbildung 2: Grundlegende physikalische Eigenschaften der CVD-SiC-Beschichtung

Warum ist eine Innenwandbeschichtung wichtig?

Einer der technisch anspruchsvollsten Aspekte von AMAT-Hohlhebestiften besteht nicht nur darin, die Außenfläche zu beschichten, sondern auch eine stabile und gleichmäßige Beschichtung der Innenwand der Hohlstruktur zu erreichen.

Die Innenfläche ist während des CVD-Beschichtungsprozesses schwer zugänglich. Im Vergleich zur Außenfläche bringt die Innengeometrie zusätzliche Herausforderungen in Bezug auf den Gasfluss, die Gleichmäßigkeit der Abscheidung, die Kontrolle der Beschichtungsdicke und die Prozesskonsistenz mit sich. Daher kann die Qualität der Innenwandbeschichtung zu einem wichtigen Differenzierungsfaktor zwischen Lieferanten werden.

VETEK verfügt über Erfahrung in der CVD-Siliziumkarbid-Beschichtung von Hohlstrukturen und legt besonderen Wert auf die Innenoberfläche. Eine gut kontrollierte Innenwandbeschichtung trägt dazu bei, eine schützende Siliziumkarbidschicht in der gesamten Hohlstruktur aufrechtzuerhalten, anstatt den inneren Graphit der Prozessumgebung ausgesetzt zu lassen. Dies ist besonders wichtig, wenn der Hubstift in Halbleiterprozesskammern mit hohen Temperaturen und chemisch aggressiven Prozessen betrieben wird.

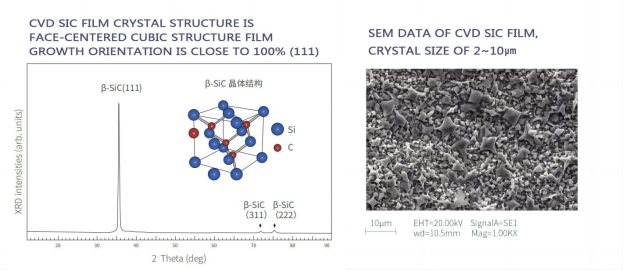

Abbildung 3: Mikroskopische Kristallstruktur einer CVD-Siliziumkarbidbeschichtung

V. Hauptvorteile von VETEK AMAT Hohlhubbolzen

Hochreines Materialsystem:Die Kombination aus hochreinem Graphit und hochreinem CVD-Siliziumkarbid ist für Halbleiterumgebungen konzipiert, in denen die Kontaminationskontrolle von entscheidender Bedeutung ist. Abhängig von der gewählten Spezifikation beträgt die Reinheit der CVD-Siliziumkarbid-Beschichtung 6N.

Standardmäßige 100 ± 20 μm Siliziumkarbidbeschichtung:Die Standardbeschichtungsdicke von VETEK beträgt ca. 100 ± 20 μm und bietet eine praktische Beschichtungsdicke für Halbleiterprozesskomponenten. Eine kundenspezifische Anpassung ist je nach Kundenwunsch möglich.

Hervorragende Innenwandbeschichtungsfähigkeit:Bei Hohlbauteilen ist die Innenwandbeschichtung einer der schwierigeren Teile des Herstellungsprozesses. VETEK hat Beschichtungsverfahren entwickelt, mit denen eine qualitativ hochwertige Abdeckung der Innenwand hohler Hubstifte erreicht werden kann, von der Gasströmungsfeldsimulation bis zur Temperaturfeldsteuerung, um eine gleichmäßige Beschichtungsdicke und eine feste Verbindung sicherzustellen.

Hochtemperaturstabilität:Sowohl das Graphitsubstrat als auch die CVD-Siliziumkarbidbeschichtung eignen sich für Hochtemperatur-Halbleiterprozessumgebungen. Die CVD-Siliziumkarbidschicht bietet zusätzlichen Schutz vor chemischen Angriffen und Oberflächenzerstörung. Die CVD-Siliziumkarbidfilmdaten von VETEK weisen eine hohe Wärmeleitfähigkeit, eine geringe Wärmeausdehnung und eine Sublimationstemperatur von etwa 2700 °C auf, was darauf hinweist, dass das Material für anspruchsvolle Hochtemperaturanwendungen geeignet ist.

Chemikalien- und Korrosionsbeständigkeit:Die dichte CVD-Siliziumkarbidoberfläche bietet eine bessere Korrosionsbeständigkeit als reines Graphit und hält aggressiven Prozessgasen und chemischen Reinigungsumgebungen stand. Dies trägt dazu bei, die Verschlechterung des Substrats zu reduzieren und eine stabilere Komponentenoberfläche über wiederholte Prozesszyklen hinweg aufrechtzuerhalten.

Präzisionsbearbeitung und kundenspezifische Anpassung:Hohlhubstifte erfordern eine präzise Kontrolle von Außendurchmesser, Innendurchmesser, Wandstärke, Länge und Konzentrizität. VETEK kombiniert CNC-Präzisionsbearbeitung mit CVD-Beschichtungsprozessen, um komplexe Halbleiterbauteile nach Kundenzeichnungen herzustellen. Tragbolzen können gefertigt werden nach:

• Kundenzeichnungen

• Beispielkomponenten

• Maßangaben

• Erforderliche Schichtdicke

• Erforderliche Graphitsorte

• Spezifische Prozessanforderungen

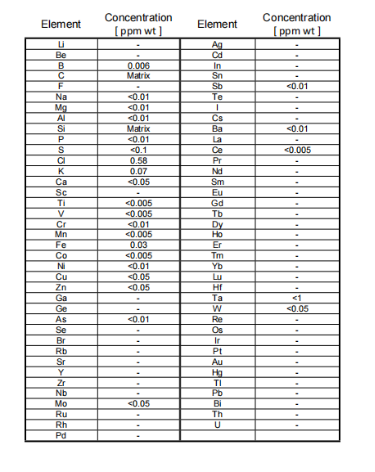

Abbildung 4: CVD-Siliziumkarbid-Beschichtungs-GDMS-Reinheitstestbericht

VI. Typische Anwendungen

Siliziumepitaxie:Hebestifte werden zum Anheben, Positionieren und Übertragen von Wafern in Epitaxiegeräten verwendet. Das bestehende Produkt AMAT 0200-03201 von VETEK ist speziell für 300-mm-Siliziumepitaxieanwendungen positioniert.

Wafer-Handling-Systeme:Hebestifte können als Präzisionskomponenten für die Handhabung von Wafern für Anwendungen dienen, die hohe Temperaturstabilität, Maßgenauigkeit und Kontaminationskontrolle erfordern. Wafer-Hebestifte mit einem hohlen röhrenförmigen Körper können lokale Wärmeverluste effektiv minimieren und dadurch die Stiftmarkierungen reduzieren, die bei Hochtemperaturprozessen (wie epitaktischem Wachstum oder Ausheilen) häufig auf der Waferrückseite auftreten. Durch die Bildung eines Hohlraums im Inneren des Hebestiftkörpers wird die thermische Masse reduziert und die Gleichmäßigkeit der Wafertemperatur verbessert.

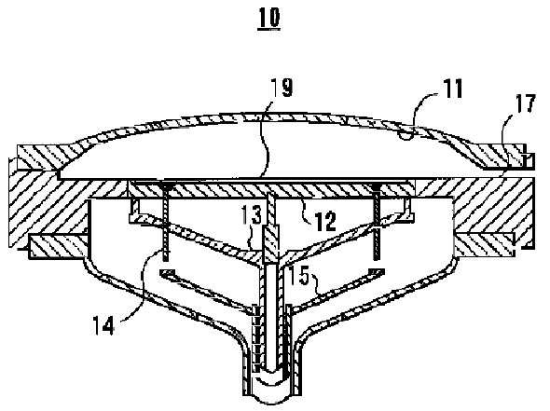

Abbildung 5: Schematische Darstellung des Prinzips, durch das hohle Hebestifte die thermische Masse reduzieren und die Gleichmäßigkeit der Wafertemperatur verbessern

Halbleiterprozessausrüstung:Basierend auf Kundenzeichnungen und Mustern können ähnliche Graphit- und CVD-Siliziumkarbid-Komponenten für andere Halbleiterausrüstungsplattformen entwickelt werden. Das Halbleiterproduktportfolio von VETEK umfasst Siliziumepitaxie, Siliziumkarbidepitaxie, MOCVD, RTP/RTA, Ätzen und andere Halbleiterprozesse.



VII. Herstellungsprozess: Wichtige Kontrollknoten vom Prozessdesign bis zur Qualitätskontrolle und Lieferung

Die Herstellung von AMAT-Hohlhubstiften umfasst mehrere kritische Schritte, die sich jeweils direkt auf die Zuverlässigkeit des Endprodukts und die Waferausbeute auswirken:

1. Auswahl des Graphitmaterials— Wählen Sie die geeignete hochreine Graphitsorte (SGL Carbon oder Toyo Tanso usw.) entsprechend den Maß-, Wärmeleistungs- und Reinheitsanforderungen des Kunden aus.

2. Präzise CNC-Bearbeitung— Bearbeiten Sie den Graphitrohling in die erforderliche Hohlgeometrie. Besonderes Augenmerk wird auf Innendurchmesser, Außendurchmesser, Wandstärke, Länge und Konzentrizität gelegt.

3. Oberflächenvorbereitung— Die bearbeitete Graphitkomponente wird vor der CVD-Beschichtung einer Reinigung und Oberflächenvorbereitung unterzogen.

4. CVD-Siliziumkarbid-Beschichtung— Ablagerung einer dichten CVD-Siliziumkarbidschicht auf dem Graphitsubstrat. Die Standardschichtdicke beträgt ca. 100 ± 20 μm, die Schichtreinheit beträgt 6N gemäß der gewählten Spezifikation.

5. Innenflächenbeschichtung (kritischer technischer Schritt)— Bei hohlen Hubstiften wird die Innenwand sorgfältig bearbeitet, um eine stabile Siliziumkarbid-Beschichtung zu erreichen. Durch die Optimierung der Gasströmungsfeldsimulation und die präzise Steuerung des Abscheidungstemperaturfelds werden eine gleichmäßige Beschichtungsdicke vom Anschluss bis zum tiefen Inneren der Bohrung, eine feste Verbindung und eine den Standards entsprechende Sauberkeit der inneren Bohrung sichergestellt.

6. Inspektion — Fertige Komponenten werden vor dem Versand auf Maßhaltigkeit, Beschichtungszustand und andere kundenspezifische Anforderungen geprüft.

Die Produktionskapazitäten von VETEK umfassen Reinigung, CNC-Bearbeitung, CVD-Beschichtung und Inspektion und bieten eine integrierte Fertigungskette für Halbleiterkomponenten auf Kohlenstoffbasis.

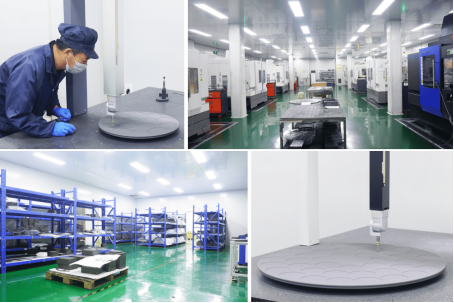

Abbildung 6: Produktions- und Präzisionsbearbeitungsbasis für Halbleitermaterialien von VETEK

VIII. Probenvorlaufzeit

Die typische Vorlaufzeit für kundenspezifische AMAT-Hohlhubstiftmuster beträgt etwa 20 Tage. Die tatsächliche Lieferzeit kann je nach Zeichnungskomplexität, Materialauswahl, Beschichtungsanforderungen, Menge und Prüfanforderungen variieren. Für Nachbestellungen oder bereits qualifizierte Produkte können Produktionspläne entsprechend den Kundenprognosen und erforderlichen Lieferterminen separat ausgehandelt werden.

Abbildung 7: VETEK AMAT Hohlhubstift-Produktverpackung



IX. Warum sollten Sie sich für die AMAT-Hohlhubstifte von VETEK entscheiden?

VETEK integriert die Beschaffung von Graphitmaterial, die Präzisionsbearbeitung, die CVD-Siliziumkarbidbeschichtung und die Herstellung von Halbleiterkomponenten in einen integrierten Produktionsprozess. Zu den wichtigsten Fähigkeiten gehören:

• Hochreines Graphitsubstrat (SGL Carbon / Toyo Tanso usw.)

• CVD-Siliziumkarbid-Beschichtungsreinheit 6N

• Standardbeschichtungsdicke 100 ± 20 μm

• Bearbeitung von Hohlstrukturen

• CVD-Siliziumkarbid-Beschichtung der Innenwand (Kerndifferenzierungsfähigkeit)

• Präzise CNC-Bearbeitung

• AMAT-kompatible Wafer-Lift-Pin-Lösungen

• Die Probenvorlaufzeit beträgt nur ca. 20 Tage

VETEK deckt die gesamte technische Kette der Entwicklung von CVD-Geräten, CVD-Prozessentwicklung, CNC-Präzisionsbearbeitung und Reinigung ab und wird durch spezielle Forschungs- und Entwicklungszentren sowie Produktionsanlagen für Halbleitermaterialien unterstützt.

X. Häufig gestellte Fragen (FAQ)

F1: Wie groß ist die standardmäßige CVD-Siliziumkarbid-Beschichtungsdicke von VETEK AMAT-Hohlhubstiften?

Die Standardschichtdicke beträgt ca. 100 ± 20 μm. Die spezifische Dicke kann gemäß Kundenzeichnungen und Prozessanforderungen angepasst werden.

F2: Welchen Reinheitsgrad kann die CVD-Siliziumkarbidbeschichtung erreichen?

Abhängig von der gewählten Spezifikation beträgt die Reinheit der Beschichtung etwa 6N (99,99995 %). Die CVD-Siliziumkarbidplattform von VETEK arbeitet routinemäßig auf dem 6N–7N-Niveau.

F3: Warum ist die Innenwandbeschichtung für hohle Hubstifte von entscheidender Bedeutung?

Die Innengeometrie lässt sich nur schwer gleichmäßig beschichten. Eine hochwertige Siliziumkarbid-Innenwandabdeckung verhindert, dass das Graphitsubstrat hohen Temperaturen und chemisch aktiven Prozessumgebungen ausgesetzt wird, und ist ein entscheidender Differenzierungsfaktor für langfristige Zuverlässigkeit. Die Gleichmäßigkeit der Innenwandbeschichtung steht in direktem Zusammenhang mit der Sauberkeit der Innenbohrung und der Waferausbeute.

F4: Kann VETEK nach meinen OEM-Zeichnungen oder Mustern fertigen?

Ja. VETEK kann nach Kundenzeichnungen, OEM-Teilenummern (z. B. AMAT 0200-03201), Musterkomponenten, Maßangaben, erforderlicher Graphitsorte und Beschichtungsanforderungen fertigen.

F5: Was ist die typische Probenvorlaufzeit?

Die typische Probenvorlaufzeit beträgt etwa 20 Tage. Die tatsächliche Lieferung hängt von der Komplexität der Zeichnung, der Materialauswahl, den Beschichtungsanforderungen, der Menge und den Inspektionsanforderungen ab.

XI. Zusammenfassung

Obwohl der AMAT-Hohlhubstift ein relativ kleines Halbleiterbauteil ist, sind seine Herstellungsanforderungen alles andere als einfach. Dünnwandige Geometrie, strenge Konzentrizitätsanforderungen, Hochtemperaturbetrieb, Kontaminationskontrolle und die Kombination aus Innenflächenbeschichtung machen es zu einer speziellen Halbleiterprozesskomponente.

Die aktuelle Lösung von VETEK verwendet hochreinen Graphit mit CVD-Siliziumkarbid-Beschichtung und kombiniert die Bearbeitbarkeit und thermischen Eigenschaften von Graphit mit der hohen Reinheit, chemischen Beständigkeit und Hochtemperaturstabilität von CVD-Siliziumkarbid. Mit einer Standardbeschichtungsdicke von 100 ± 20 μm, einer Reinheit von bis zu 6 N, SGL- und Toyo Tanso-Graphitmaterialoptionen und der Fähigkeit zur Innenwandbeschichtung kann VETEK maßgeschneiderte AMAT-Hohlhubstiftlösungen für die Handhabung von Halbleiterwafern und Siliziumepitaxieanwendungen anbieten.

Für Kunden, die alternative Lieferanten suchenAMAT 0200-03201 Hohlwafer-Hebestifte,oderandere mit Siliziumkarbid beschichtete Graphithalbleiterkomponenten,VETEK kann Zeichnungen oder Muster auswerten und maßgeschneiderte Fertigungslösungen anbieten.
