Was ist ein SiC-Keramik-Wafer-Boot? Spezifikationen, Materialien und Anwendungen

Bei Halbleiter-Hochtemperaturprozessen erfolgt die Handhabung, Lagerung und thermische Behandlung von Wafern über eine spezielle tragende Komponente – das Waferboot. Mit steigenden Prozesstemperaturen und steigenden Anforderungen an Sauberkeit und Partikelkontrolle zeigen sich bei herkömmlichen Quarz-Wafer-Booten nach und nach Probleme wie kurze Lebensdauer, hohe Verformungsraten und schlechte Korrosionsbeständigkeit.Keramik-Wafer-Boote aus Siliziumkarbid (SiC).sind in diesem Zusammenhang entstanden und haben sich zu einem wichtigen Anbieter hochwertiger thermischer Verarbeitungsanlagen entwickelt.

Siliziumkarbid (SiC) ist ein technischer Keramikwerkstoff, der hohe Härte, hohe Wärmeleitfähigkeit und hervorragende chemische Stabilität vereint.SiC-KeramikDie durch Hochtemperatursinterung hergestellten Werkstoffe weisen nicht nur eine hervorragende Temperaturwechselbeständigkeit auf, sondern behalten auch in oxidierenden und korrosiven Umgebungen eine stabile Struktur und Größe bei. Dadurch kann es bei der Herstellung in Wafer-Boot-Form Hochtemperaturprozesse wie Diffusion, Ausheilen und Oxidation zuverlässig unterstützen und eignet sich daher besonders für thermische Prozesse, die bei Temperaturen über 1100 °C ablaufen.

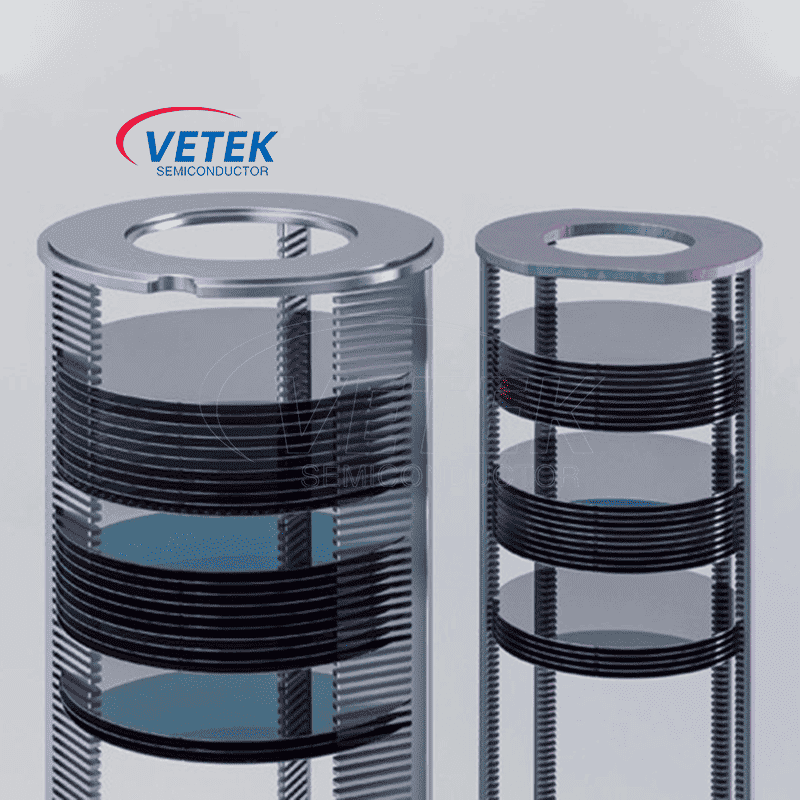

1. Was ist ein SiC-Keramik-Wafer-Boot?

Die Struktur von Waferbooten ist in der Regel mit einer mehrschichtigen, parallelen Gitterkonfiguration ausgelegt, die Dutzende oder sogar Hunderte von Wafern gleichzeitig aufnehmen kann. Die Vorteile von SiC-Keramik bei der Steuerung der Wärmeausdehnungskoeffizienten machen sie weniger anfällig für thermische Verformung oder Mikrorisse bei Hochtemperatur-Hoch- und Rücklaufprozessen. Darüber hinaus kann der Gehalt an Metallverunreinigungen streng kontrolliert werden, wodurch das Kontaminationsrisiko bei hohen Temperaturen deutlich reduziert wird. Dadurch eignen sie sich hervorragend für Prozesse, bei denen es besonders auf Sauberkeit ankommt, etwa bei der Herstellung von Leistungsgeräten, SiC-MOSFETs, MEMS und anderen Produkten.

2. Quarz vs. SiC vs. Graphit-Wafer-Boote: Materialvergleich

Im Vergleich zu herkömmlichen Quarz-Wafer-Booten haben Siliziumkarbid-Keramik-Wafer-Boote bei hohen Temperaturen und häufigen Temperaturwechselbedingungen typischerweise eine drei- bis fünfmal längere Lebensdauer. Ihre höhere Steifigkeit und Verformungsbeständigkeit ermöglichen eine stabilere Waferausrichtung, was zur Verbesserung der Ausbeute beiträgt. Noch wichtiger ist, dass SiC-Materialien bei häufigen Heiz- und Kühlzyklen nur minimale Dimensionsänderungen aufweisen, wodurch das Absplittern der Waferkanten oder das Ablösen von Partikeln aufgrund der Verformung des Waferboots reduziert wird.

3. Arten von Siliziumkarbid-Wafer-Boot-Materialien

Nicht alle SiC-Waferboote werden aus derselben Keramiksorte hergestellt. Verschiedene Herstellungswege führen zu unterschiedlichen Mikrostrukturen und Leistungsmerkmalen.

3.1 Rekristallisiertes Siliziumkarbid (RSiC)

Rekristallisiertes SiC wird in technischen Hochtemperatur-Keramikkomponenten verwendet. Abhängig von der Sorte kann es eine erhebliche offene Porosität aufweisen, die bei der Bewertung von Kontamination, Reinigung und Prozesskompatibilität berücksichtigt werden muss.

3.2 Gesintertes Siliziumkarbid (SSiC)

Drucklos gesintertes SiC kann eine dichte Keramikstruktur mit hoher Härte, mechanischer Festigkeit und guter thermischer Leistung liefern. Die tatsächlichen Eigenschaften hängen von der Formulierung, dem Sinterprozess und der Materialqualität ab.

3.3 Reaktionsgebundenes Siliziumkarbid (RBSiC / SiSiC)

Reaktionsgebundenes SiC enthält im Allgemeinen eine restliche Siliziumphase. Dies kann sich auf die maximale Betriebstemperatur und die chemische Kompatibilität auswirken. Daher sollte nicht davon ausgegangen werden, dass die Betriebsgrenzen mit denen von RSiC oder SSiC identisch sind.

3.4 SiC-beschichtete Graphit-Wafer-Träger

Ein SiC-beschichteter Graphit-Wafer-Träger ist eine andere Konstruktion als ein monolithisches SiC-Keramik-Wafer-Boot.

Es verwendet ein Graphitsubstrat, das durch eine abgeschiedene SiC-Beschichtung geschützt ist. Solche Designs können in bestimmten thermischen Verarbeitungsumgebungen Vorteile bieten, die Integrität der Beschichtung, freiliegende Kanten und mögliche Verunreinigungen müssen jedoch bewertet werden.

4. Zukunftsaussichten

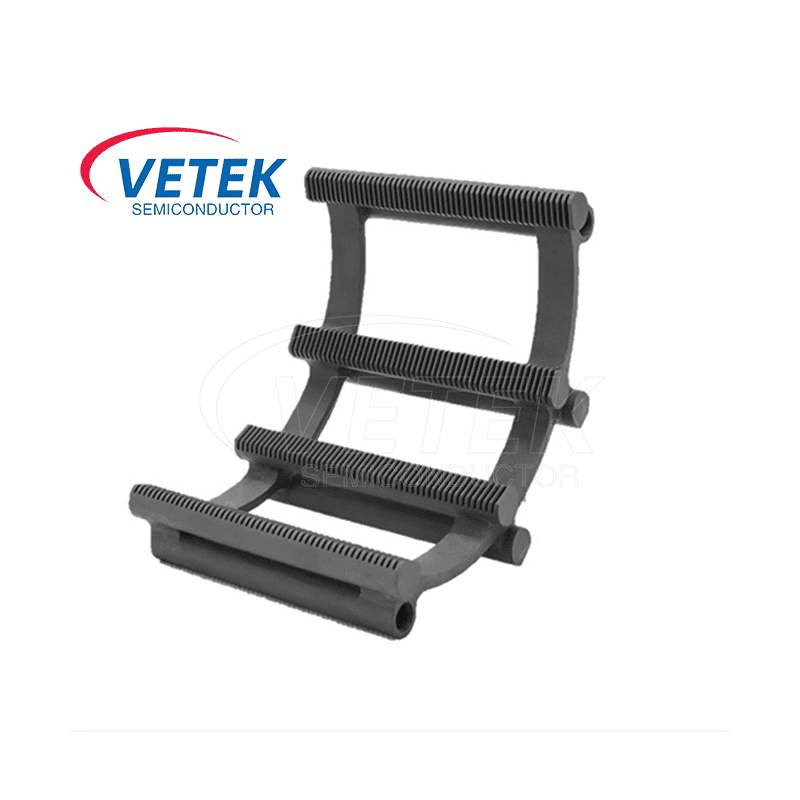

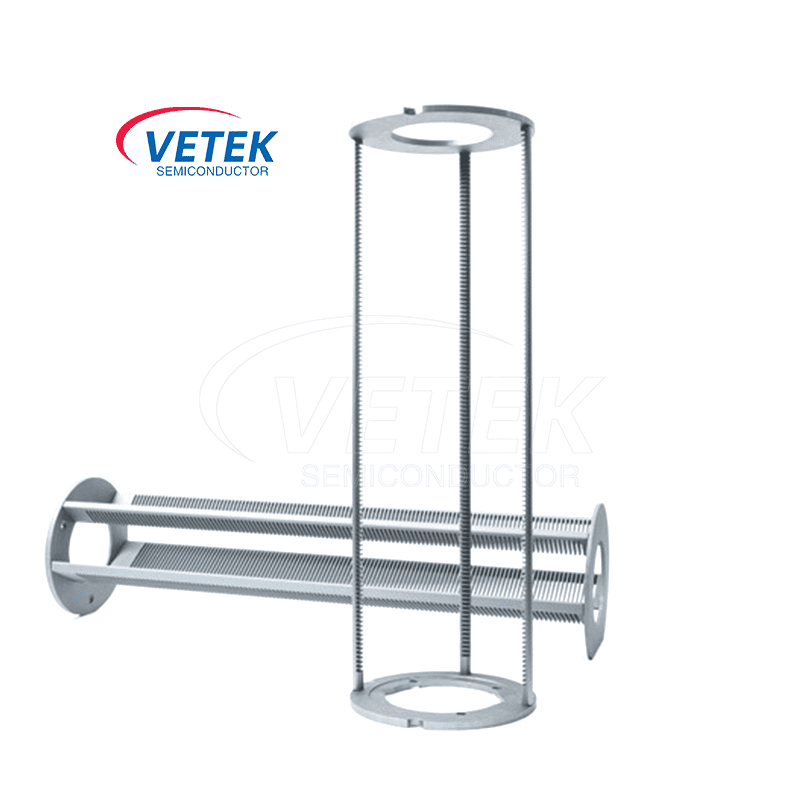

In industriellen Anwendungen werden Waferboote aus Siliziumkarbid-Keramik nach und nach zur bevorzugten Wahl für Hersteller von High-End-Geräten in thermischen Verarbeitungsprozessen, von traditionellen Siliziumgeräten bis hin zu Halbleitermaterialien der dritten Generation. Sie eignen sich nicht nur für verschiedene thermische Verarbeitungsanlagen wie vertikale Rohröfen und horizontale Oxidationsöfen, sondern ihre stabile Leistung in Hochtemperatur- und stark korrosiven Umgebungen bietet auch stärkere Garantien für Prozesskonsistenz und Anlagenkapazität.

Die allmähliche Popularisierung von Siliziumkarbid-Keramik-Wafer-Booten markiert die Beschleunigung des Eindringens fortschrittlicher Keramikmaterialien in die Kernträgerkomponenten von Halbleitergeräten. Im Vergleich zu herkömmlichen Quarzmaterialien bieten ihre Vorteile in Bezug auf Hochtemperaturstabilität, strukturelle Steifigkeit und thermische Ermüdungsbeständigkeit eine zuverlässige Materialgrundlage für die kontinuierliche Entwicklung höherer Temperaturen und strengerer Prozessfenster. Derzeit werden 6-Zoll- und 8-Zoll-Siliziumkarbid-Keramik-Wafer-Boote häufig in der Massenproduktion von thermischen Behandlungsprozessen von Leistungsgeräten in der Halbleiterindustrie eingesetzt.

Die 12-Zoll-Spezifikation wird schrittweise in High-End-Prozesse und fortschrittliche Produktionslinien eingeführt und wird zu einer wichtigen Richtung für die nächste Phase der Zusammenarbeit bei Geräten und Materialien. Gleichzeitig spielen 2–4-Zoll-Waferboote weiterhin eine Rolle in Forschungsplattformen und spezifischen Prozessszenarien, wie etwa der LED-Substratverarbeitung und Prozessverifizierung. Siliziumkarbid-Keramik-Wafer-Boote werden größere Vorteile in Bezug auf Stabilität, Größenkontrolle und Wafer-Kapazität aufweisen und die kontinuierliche Weiterentwicklung der entsprechenden Keramikmaterialtechnologie vorantreiben.

FAQs

1. Was ist die Hauptfunktion eines Wafer-Bootes?

Ein Waferboot hält Halbleiterwafer während der Ofenverarbeitung in genau beabstandeten Positionen. Seine Hauptfunktionen sind mechanische Unterstützung, Wafer-Ausrichtung und Kompatibilität mit der thermischen und chemischen Prozessumgebung.

2. Was ist der Unterschied zwischen einem SiC-Wafer-Boot und einem Quarz-Wafer-Boot?

SiC-Keramik-Waferschiffchen bieten bei geeigneten Qualitäten im Allgemeinen eine höhere Wärmeleitfähigkeit und eine größere mechanische Hochtemperaturfähigkeit. Quarz-Wafer-Boote haben eine viel geringere Wärmeausdehnung und werden häufig in etablierten sauberen Halbleiterofenprozessen eingesetzt. Das bevorzugte Material hängt von den Betriebsbedingungen ab.

3. Welcher Temperatur kann ein SiC-Keramik-Wafer-Boot standhalten?

Es gibt keine einheitliche Temperaturgrenze für alle SiC-Keramik-Wafer-Boote. Die maximale Betriebstemperatur hängt von der SiC-Sorte, der Ofenatmosphäre, der mechanischen Belastung, der Einwirkungsdauer und den thermischen Zyklen ab. Das fertige Bauteil muss für die vorgesehenen Prozessbedingungen qualifiziert sein.

4. Sind SiC-Waferboote für Diffusion und Oxidation geeignet?

Ja, entsprechend ausgewählte und qualifizierte SiC-Keramik-Waferschiffchen können in Diffusions- und Oxidationsanwendungen eingesetzt werden. Materialchemie, Oberflächenreinheit, mechanisches Design und Kompatibilität mit Prozessgasen müssen überprüft werden.

5. Können SiC-Keramik-Wafer-Boote individuell angepasst werden?

Wafer-Boote können für unterschiedliche Ofenkonfigurationen, Wafer-Abmessungen, Schlitzzahlen, Abstände und Stützgeometrien konstruiert werden, vorbehaltlich der Machbarkeit der Herstellung und der Designvalidierung.

6. Was ist der Unterschied zwischen massiven SiC- und SiC-beschichteten Graphit-Wafer-Booten?

Feste SiC-Keramikwaferboote verwenden einen Keramikkörper, während SiC-beschichtete Graphitträger ein Graphitsubstrat mit einer schützenden SiC-Schicht verwenden. Ihr thermisches Verhalten, Fehlermechanismen, Kontaminationsrisiken und Einsatzgrenzen sind unterschiedlich.

7. Was verursacht die Partikelerzeugung in Waferbooten?

Mögliche Ursachen sind mechanischer Abrieb, ungeeignete Wafer-Kontaktgeometrie, Ablagerungen von Filmen, thermische Schäden, Oberflächendefekte und Verunreinigungen während der Handhabung oder Reinigung. Bei der Ursachenanalyse sollten das Trägermaterial und der tatsächliche Ofenprozess berücksichtigt werden.
