Warum kann das PVT-Kristallwachstum aus Siliziumkarbid (SiC) nicht ohne Tantalkarbid-Beschichtungen (TaC) auskommen?

Bei der Züchtung von Siliziumkarbid (SiC)-Kristallen mittels der Methode des physikalischen Dampftransports (PVT) ist die extrem hohe Temperatur von 2000–2500 °C ein „zweischneidiges Schwert“ – sie treibt zwar die Sublimation und den Transport von Ausgangsmaterialien voran, verstärkt aber auch die Freisetzung von Verunreinigungen aus allen Materialien innerhalb des Wärmefeldsystems dramatisch, insbesondere von Spurenmetallelementen, die in herkömmlichen Graphit-Heißzonenkomponenten enthalten sind. Sobald diese Verunreinigungen in die Wachstumsschnittstelle gelangen, schädigen sie direkt die Kernqualität des Kristalls. Dies ist der Hauptgrund, warum Tantalcarbid (TaC)-Beschichtungen für das PVT-Kristallwachstum zu einer „obligatorischen Option“ und nicht zu einer „optionalen Wahl“ geworden sind.

1. Duale Zerstörungswege von Spurenverunreinigungen

Der durch Verunreinigungen an Siliziumkarbidkristallen verursachte Schaden spiegelt sich hauptsächlich in zwei Kerndimensionen wider und wirkt sich direkt auf die Verwendbarkeit des Kristalls aus:

• Verunreinigungen leichter Elemente (Stickstoff N, Bor B):Unter Hochtemperaturbedingungen dringen sie leicht in das SiC-Gitter ein, ersetzen Kohlenstoffatome und bilden Donorenergieniveaus, wodurch sich die Trägerkonzentration und der spezifische Widerstand des Kristalls direkt verändern. Experimentelle Ergebnisse zeigen, dass bei jedem Anstieg der Stickstoffverunreinigungskonzentration um 1×10¹⁶ cm⁻³ der spezifische Widerstand von 4H-SiC vom n-Typ um fast eine Größenordnung abnehmen kann, was dazu führt, dass die endgültigen elektrischen Parameter des Geräts von den Designzielen abweichen.
• Metallische Elementverunreinigungen (Eisen Fe, Nickel Ni):Ihre Atomradien unterscheiden sich deutlich von denen von Silizium- und Kohlenstoffatomen. Sobald sie in das Gitter eingebaut sind, induzieren sie eine lokale Gitterspannung. Diese verspannten Regionen werden zu Keimbildungsstellen für Basalebenenversetzungen (BPDs) und Stapelfehler (SFs), wodurch die strukturelle Integrität und die Gerätezuverlässigkeit des Kristalls erheblich beeinträchtigt werden.



2. Zum besseren Vergleich werden die Auswirkungen der beiden Arten von Verunreinigungen wie folgt zusammengefasst:

3. Dreifacher Schutzmechanismus von Tantalcarbid-Beschichtungen

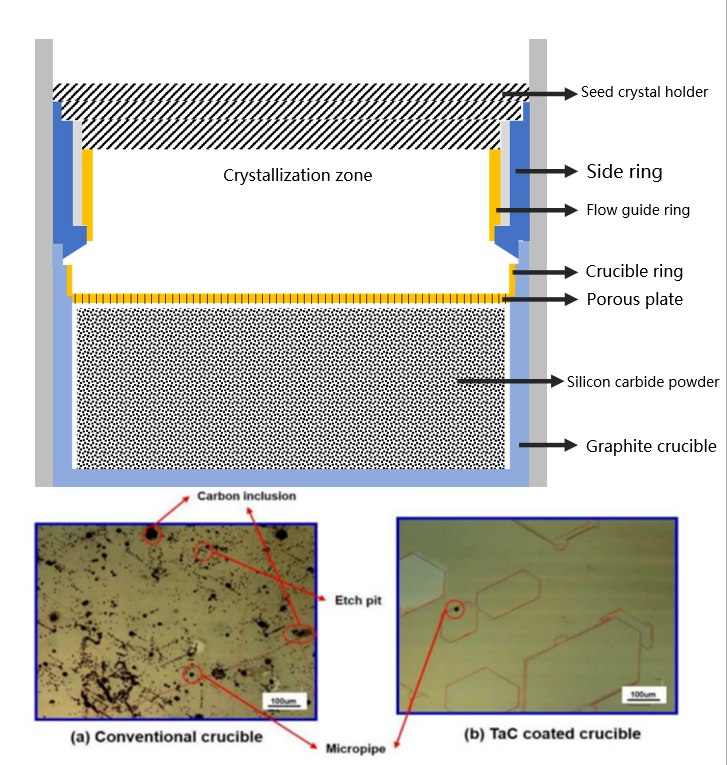

Um die Verunreinigung durch Verunreinigungen an ihrer Quelle zu verhindern, ist die Abscheidung einer Tantalkarbid (TaC)-Beschichtung auf der Oberfläche von Graphit-Hot-Zone-Komponenten mittels chemischer Gasphasenabscheidung (CVD) eine bewährte und wirksame technische Lösung. Seine Kernaufgaben drehen sich um „Anti-Kontamination“:

Hohe chemische Stabilität:In PVT-Hochtemperaturumgebungen kommt es zu keinen nennenswerten Reaktionen mit siliziumbasiertem Dampf, wodurch eine Selbstzersetzung oder die Entstehung neuer Verunreinigungen vermieden wird.

Geringe Durchlässigkeit:Eine dichte Mikrostruktur bildet eine physikalische Barriere und blockiert wirksam die Diffusion von Verunreinigungen aus dem Graphitsubstrat nach außen.

Intrinsisch hohe Reinheit:Die Beschichtung bleibt bei hohen Temperaturen stabil und weist einen niedrigen Dampfdruck auf, sodass keine neue Kontaminationsquelle entsteht.

4. Anforderungen an die Kernreinheitsspezifikation für die Beschichtung

Die Wirksamkeit der Lösung hängt vollständig von der außergewöhnlichen Reinheit der Beschichtung ab, die durch Glimmentladungs-Massenspektrometrie-Tests (GDMS) präzise überprüft werden kann:

5. Ergebnisse der praktischen Anwendung

Nach der Einführung hochwertiger Tantalcarbid-Beschichtungen sind deutliche Verbesserungen sowohl beim Siliziumcarbid-Kristallwachstum als auch bei der Geräteherstellung zu beobachten:

Verbesserung der Kristallqualität:Die Basalebenenversetzungsdichte (BPD) wird im Allgemeinen um mehr als 30 % reduziert und die Gleichmäßigkeit des Wafer-Widerstands verbessert.

Erhöhte Gerätezuverlässigkeit:Leistungsbauelemente wie SiC-MOSFETs, die auf hochreinen Substraten hergestellt werden, weisen eine verbesserte Konstanz der Durchbruchspannung und geringere Frühausfallraten auf.

Aufgrund ihrer hohen Reinheit und stabilen chemischen und physikalischen Eigenschaften bilden Tantalkarbidbeschichtungen eine zuverlässige Reinheitsbarriere für PVT-gewachsene Siliziumkarbidkristalle. Sie wandeln Hot-Zone-Komponenten – eine potenzielle Quelle für die Freisetzung von Verunreinigungen – in kontrollierbare inerte Grenzen um und dienen als wichtige Grundtechnologie zur Sicherstellung der Qualität des Kernkristallmaterials und zur Unterstützung der Massenproduktion von Hochleistungs-Siliziumkarbid-Geräten.

Im nächsten Artikel werden wir untersuchen, wie Tantalkarbidbeschichtungen das Wärmefeld weiter optimieren und die Qualität des Kristallwachstums aus thermodynamischer Sicht verbessern. Wenn Sie mehr über den gesamten Prozess der Beschichtungsreinheitsprüfung erfahren möchten, können Sie auf unserer offiziellen Website eine detaillierte technische Dokumentation abrufen.
