Siliziumauf Waferbooten aus Hartmetall (SiC)-Keramikhaben sich zu unverzichtbaren Werkzeugen in modernen Halbleiter- und Photovoltaik-Fertigungsumgebungen entwickelt. Diese fortschrittlichen Komponenten spielen eine zentrale Rolle bei Wafer-Verarbeitungsschritten wie Oxidation, Diffusion, epitaktischem Wachstum und chemischer Gasphasenabscheidung. Mit unübertroffener thermischer Stabilität, Korrosionsbeständigkeit und mechanischer Festigkeit gewährleisten SiC-Waferboote Verarbeitungspräzision und Ertragsoptimierung, insbesondere bei Hochtemperaturanwendungen. Dieser umfassende Leitfaden untersucht die Schlüsselfunktionen, materialwissenschaftlichen Grundlagen, Anwendungen und Vorteile von Waferbooten aus SiC-Keramik, unterstützt durch Branchenbeispiele und technische Vergleiche.

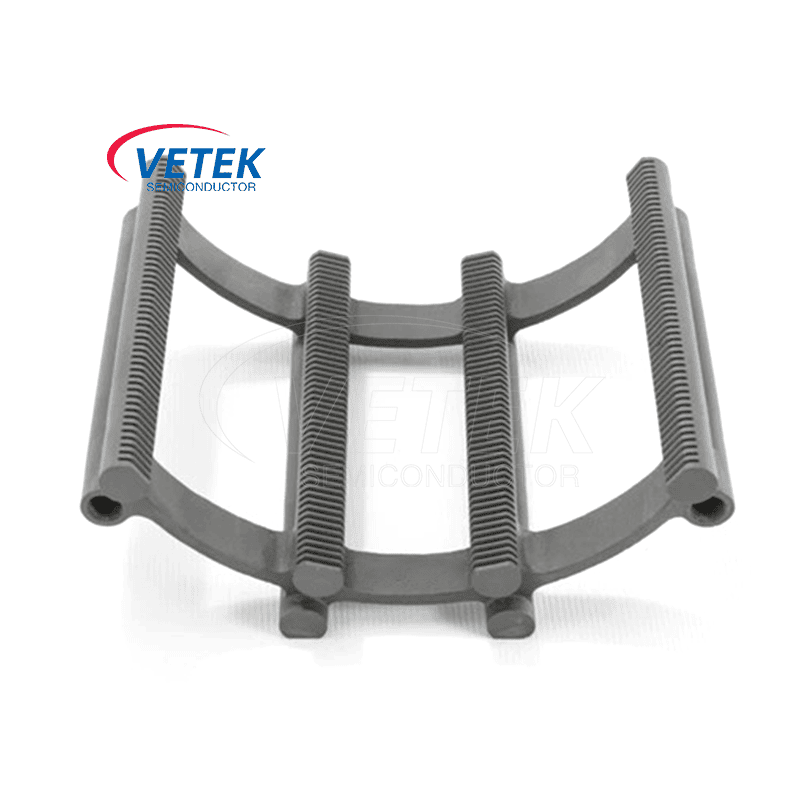

Ein Waferboot aus SiC-Keramik ist ein Hochleistungsträger, der in Hochtemperatur-Halbleiter- und PV-Ofenprozessen zum Halten und Transportieren von Wafern während kritischer Herstellungsphasen wie Oxidation, Diffusion, Glühen und epitaktisches Wachstum verwendet wird. Sein Hauptzweck besteht darin, eine gleichmäßige Temperaturverteilung und mechanische Unterstützung ohne Eintrag von Verunreinigungen sicherzustellen.
Unternehmen mögenVeTekbieten fortschrittliche Siliziumkarbid-Waferboote an, die auf Zuverlässigkeit und Langlebigkeit ausgelegt sind und sich somit für moderne Fertigungsanforderungen eignen.
Die hervorragende Leistung von SiC-Waferbooten beruht auf den grundlegenden Materialeigenschaften von Siliziumkarbid, einschließlich hoher Reinheit, geringer Porosität und hoher Wärmeleitfähigkeit. Die folgende Tabelle fasst typische technische Schlüsselparameter von rekristallisiertem SiC zusammen, das in Waferbooten verwendet wird:
| Eigentum | Typischer Wert |
|---|---|
| Arbeitstemperatur (°C) | 1600 (oxidierend), 1700 (reduzierend) |
| SiC-Gehalt | > 99,96 % |
| Kostenloses Silizium | < 0,1 % |
| Schüttdichte (g/cm³) | 2,60–2,70 |
| Wärmeleitfähigkeit bei 1200 °C | 23 W/m·K |
| Elastizitätsmodul | 240 GPa |
| Wärmeausdehnung bei 1500 °C | 4,7×10⁻⁶/°C |
Siliziumkarbidkeramik weist eine Reihe außergewöhnlicher physikalischer Eigenschaften auf, die sie ideal für raue Umgebungen bei der Halbleiterverarbeitung machen:
SiC-Wafer-Boote sind für mehrere fortschrittliche Herstellungsprozesse von zentraler Bedeutung, darunter:
Im Vergleich zu herkömmlichen Waferträgern aus Quarz oder Graphit bieten Waferboote aus SiC-Keramik eine überlegene Leistung:
| Besonderheit | SiC-Wafer-Boot | Traditioneller Quarz/Graphit |
|---|---|---|
| Maximale Temperatur | ~1700°C+ | ~1200°C |
| Chemische Beständigkeit | Exzellent | Mäßig |
| Wärmeausdehnung | Niedrig | Mittelhoch |
| Kontaminationsrisiko | Sehr niedrig | Mäßig |
| Lebensdauer | Lang | Kurz |
Die verbesserte Leistung führt direkt zu verbesserten Waferausbeuten, geringeren Austauschkosten und einer stabileren Prozesskontrolle.
SiC-Wafer-Boote bieten modernen Fabriken mehrere strategische Vorteile, darunter:
Waferboote aus hochreinem Siliziumkarbid halten in der Regel kontinuierlichen Betriebstemperaturen um 1600 °C und kurzen Spitzentemperaturen bis zu ~1700 °C in bestimmten Atmosphären stand.
Ihre geringe Verunreinigung, thermische Stabilität und mechanische Festigkeit reduzieren Defekte und Verzug und verbessern letztendlich die Gesamtausbeute und Prozessstabilität.
Ja. Führende Anbieter wie VeTek bieten individuelle Anpassungen für Schlitze, Größe und Strukturdesign an, um sie an verschiedene Ofen- und Reaktorkonfigurationen anzupassen.
Während sie überwiegend in Halbleiterfabriken eingesetzt werden, kommen sie auch in der Photovoltaik, der LED-Herstellung und anderen Hochtemperatur-Materialverarbeitungsbereichen zum Einsatz.
Waferboote aus Siliziumkarbidkeramik stellen eine technologisch fortschrittliche und zuverlässige Lösung für die Hochtemperatur-Waferbearbeitung dar. Ihre hervorragende Materialqualität, Kontaminationsbeständigkeit, thermische Stabilität und Anpassungsfähigkeit machen sie zu einem strategischen Vorteil für Halbleiter- und PV-Hersteller, die ihre Effizienz und Produktqualität verbessern möchten. Wenn Sie bereit sind, leistungsstarke SiC-Wafer-Boote zu erkunden, die auf Ihre Prozessanforderungen zugeschnitten sind, wenden Sie sich anVeTekUndKontaktieren Sie unsum Anpassungen, Preise und Beispieltestoptionen zu besprechen.
