Warum SiC-beschichtete Graphitsuszeptoren für die Halbleiterepitaxie unerlässlich sind

Da sich Halbleiterbauelemente immer weiter in Richtung höherer Leistung, höherer Frequenz und größerer Integration weiterentwickeln, sind die Anforderungen an Epitaxie-Wachstumsgeräte immer anspruchsvoller geworden. Ob bei der Herstellung von SiC-Leistungsgeräten, GaN-HF-Komponenten, LED-Chips oder Silizium-Epitaxiewafern – Hersteller verlassen sich auf eine entscheidende Komponente im Inneren des Reaktors – den SiC-beschichteten Graphitsuszeptor.

Obwohl diese Komponente außerhalb der Reaktionskammer selten sichtbar ist, wirkt sie sich direkt auf die Gleichmäßigkeit der Wafertemperatur, die Partikelerzeugung, die Lebensdauer der Beschichtung und letztendlich auf die Geräteausbeute aus.

Was ist ein SiC-beschichteter Graphitsuszeptor?

Ein SiC-beschichteter Graphitsuszeptor ist eine präzisionsgefertigte Graphitkomponente, die durch eine dichte CVD-Siliziumkarbidbeschichtung (Chemical Vapour Deposition) geschützt ist.

In einem Epitaxiereaktor erfüllt der Suszeptor mehrere wichtige Funktionen:

• Unterstützt Halbleiterwafer während des gesamten Wachstumsprozesses
• Überträgt die Wärme gleichmäßig vom Heizgerät auf den Wafer
• Rotiert zusammen mit dem Wafer, um die Gleichmäßigkeit des Films zu verbessern
• Behält die Dimensionsstabilität bei wiederholten Temperaturwechseln bei
• Schützt das Graphitsubstrat vor korrosiven Prozessgasen

Je nach Prozess können Suszeptoren als Pancake-Suszeptoren, Barrel-Suszeptoren, Tabletts, Wafer-Träger oder kundenspezifische Reaktorkomponenten ausgelegt sein.

Warum nicht reinen Graphit verwenden?

Graphit gilt aufgrund seiner folgenden Eigenschaften seit langem als eines der besten technischen Hochtemperaturmaterialien.

· Hervorragende Wärmeleitfähigkeit

· Niedriger Wärmeausdehnungskoeffizient

· Hohe Temperaturstabilität

· Einfache Bearbeitbarkeit

· Geringe Dichte

Allerdings ist blanker Graphit für die direkte Halbleiterverarbeitung ungeeignet.

Während der Epitaxie greifen Prozessgase wie H₂, HCl, NH₃, Silan, Chlorsilane und metallorganische Vorläufer kontinuierlich freiliegende Graphitoberflächen an. Mit der Zeit beginnt der Graphit zu oxidieren, zu korrodieren und Kohlenstoffpartikel freizusetzen.

Diese Partikel können:

· Wafer verunreinigen,

· Erhöhung der Defektdichte,

· die epitaktische Gleichmäßigkeit verringern,

· Verkürzung der Reaktorwartungsintervalle.

Daher verwenden fast alle modernen Halbleiterreaktoren schützende Keramikbeschichtungen anstelle von freiliegendem Graphit.

Warum ist Siliziumkarbid die bevorzugte Beschichtung?

Unter den verfügbaren Beschichtungsmaterialien – darunter BN, ZrB₂, TaC und verschiedene Oxidbeschichtungen – ist CVD-Siliziumkarbid zum Industriestandard geworden, da es ein hervorragendes Gleichgewicht zwischen thermischen, chemischen und mechanischen Eigenschaften bietet.

Zu den wichtigsten Vorteilen gehören:

• Hervorragende chemische Beständigkeit: Dichtes SiC verhindert, dass korrosive Gase das Graphitsubstrat erreichen, was die Lebensdauer der Komponenten erheblich verlängert.
• Hervorragende Wärmeleitfähigkeit: Die hohe Wärmeleitfähigkeit ermöglicht eine schnelle Wärmeübertragung und sorgt gleichzeitig für eine hervorragende Temperaturgleichmäßigkeit über den gesamten Wafer.
• Geringe Fehlanpassung der Wärmeausdehnung: Der Wärmeausdehnungskoeffizient von SiC ähnelt weitgehend dem von Graphit, wodurch die innere Spannung bei wiederholten Heiz- und Kühlzyklen reduziert wird.
• Hohe Härte: Die Beschichtung widersteht Abrieb während der Wafer-Beladung und des Reaktorbetriebs.
• Hohe Reinheit: Hochwertige CVD-SiC-Beschichtungen minimieren metallische Verunreinigungen und Partikelbildung – entscheidend für die fortschrittliche Halbleiterfertigung.

Warum chemische Gasphasenabscheidung (CVD)?

Es gibt verschiedene Beschichtungstechnologien, darunter:

· Plasmaspritzen

· Sol-Gel-Beschichtung

· Elektrophoretische Abscheidung

· Packungszementierung

· Bürstenbeschichtung

In der Halbleiterfertigung wird jedoch überwiegend die chemische Gasphasenabscheidung (CVD) bevorzugt, da hierdurch Beschichtungen hergestellt werden mit:

· extrem hohe Reinheit,

· ausgezeichnete Dichte,

· gleichmäßige Dicke,

· hervorragende Haftung,

· geringe Porosität,

· Hervorragende Konformität bei komplexen Geometrien.

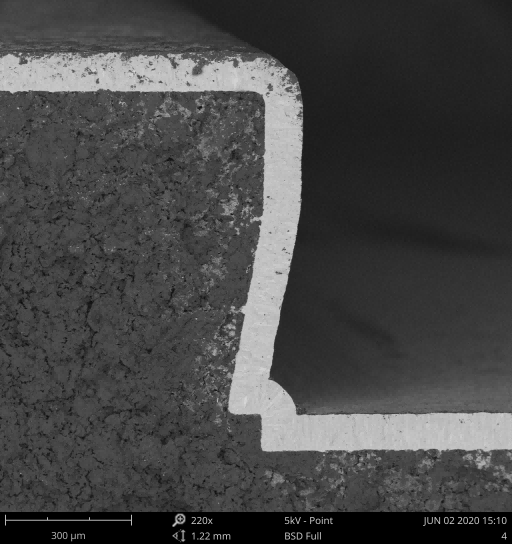

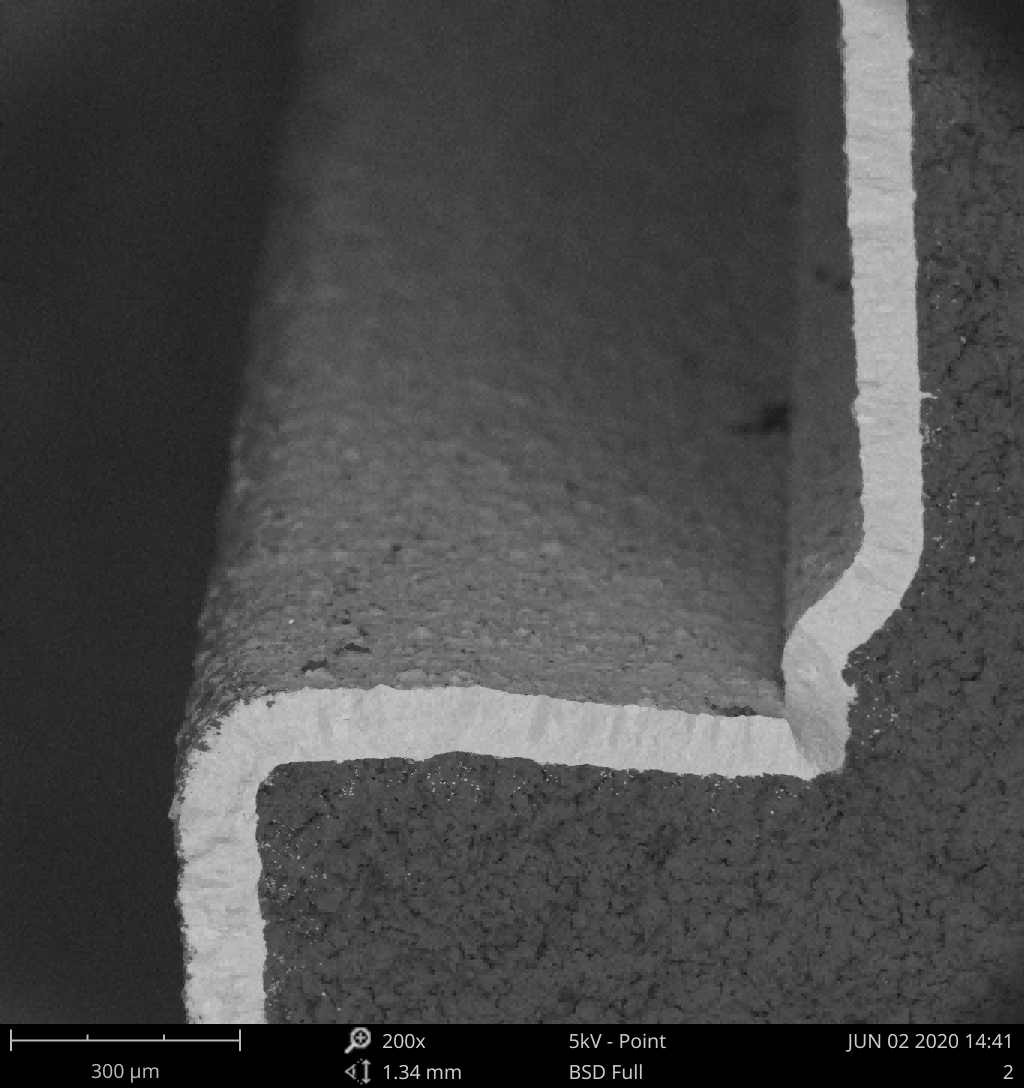

Im Gegensatz zu Spritzbeschichtungen, die häufig Poren und schwache Grenzflächen enthalten, bildet CVD-SiC eine dichte kristalline Schicht, die chemisch an das Graphitsubstrat gebunden ist, was zu einer deutlich längeren Lebensdauer unter rauen Prozessbedingungen führt.

Typische Anwendungen

SiC-beschichtete Graphitbauteile werden häufig verwendet in:

SiC-Epitaxie: Unterstützung leitfähiger und halbisolierender SiC-Wafer während des homoepitaktischen Wachstums für MOSFETs, SBDs und andere Leistungsgeräte.

Siliziumepitaxie: Bereitstellung stabiler thermischer Plattformen für die Siliziumwaferepitaxie, die in der CMOS- und Leistungshalbleiterherstellung eingesetzt wird.

GaN-Epitaxie: Unterstützung des GaN-auf-Si- und GaN-auf-SiC-Wachstums für HF-Geräte, HEMTs, MicroLEDs und Leistungselektronik.

LED-Herstellung: Wird in MOCVD-Reaktoren für das epitaktische Wachstum von blauen, grünen, UV- und MicroLEDs verwendet.

Abschluss

Da sich Halbleiterprozesse immer weiter in Richtung größerer Wafer, engerer Prozessfenster und geringerer Defektdichten bewegen, nimmt die Bedeutung von Hochleistungsreaktorkomponenten weiter zu.

CVD-SiC-beschichtete Graphitsuszeptoren sind unverzichtbar geworden, da sie die überlegene thermische Leistung von Graphit mit der hervorragenden chemischen Beständigkeit, Reinheit und Haltbarkeit von Siliziumkarbid kombinieren.

Ob für SiC-Leistungsgeräte, GaN-HF-Elektronik, LED-Produktion oder Siliziumepitaxie – die Investition in hochwertige SiC-beschichtete Graphitkomponenten trägt direkt zu höherer Ausbeute, längerer Anlagenverfügbarkeit und niedrigeren Herstellungskosten bei.
