Industrie |
Halbleiterfertigung, technische Keramik (Epitaxie / Ätzen / PVT-Kristallzüchtung) |
|
Verfahren |
GaN MOCVD, SiC-Epitaxie, SiC-PVT-Kristallwachstum, Plasmaätzen |
|
Lösung |
Hochreines Graphitsubstrat + CVD-SiC/TaC-beschichteter Suszeptor, Vorheizring, Umlenkring, Halbmond, Fokusring; Massive SiC-Komponenten |
|
Dienstleistungen |
1:1 zeichnungsbasierte Anpassung, Probenbewertung, Beschichtungsreinigung und -regenerierung, GDMS/ICP-OES-Inspektionsberichte, technischer Support rund um die Uhr, internationale Logistik |
|
Ergebnisse |
• Die Reinheit der Beschichtung kann unter 5 ppm liegen, einige erreichen sogar 99,99995 %. • Dickengleichmäßigkeit innerhalb von ±5 % kontrolliert, typische Dicke 100–200 μm • Die Lebensdauer des Graphitsuszeptors wurde durch den GaN-MOCVD-Prozess auf 500–1000 Stunden verlängert • Die Beschichtungsausbeute wurde von 50 % auf 90 % verbessert, nachdem das Problem der Kantenvergilbung behoben wurde (interner Fall). • Unterstützt 1:1-Ersatz für wichtige Plattformen, einschließlich Aixtron G10, Veeco, ASM, AMEC, TEL |
Kernschlussfolgerung:Die Auswahl der richtigen CVD-SiC-, TaC-Beschichtung oder festen SiC-Beschichtung bestimmt direkt die Partikelmenge und die Komponentenlebensdauer auf Epitaxie-/Ätzlinien. Dieser Artikel bietet klare Auswahlgrenzen nach Temperatur, Atmosphäre und Prozess, gepaart mit wichtigen Lösungen für den Geräteaustausch und wichtigen Kennzahlen, um Ihnen dabei zu helfen, schnelle Entscheidungen zu treffen und Risiken zu reduzieren.
In GaN-MOCVD-Prozessen können mit SiC beschichtete Suszeptoren auf Graphitbasis typischerweise Hunderte von Stunden bei 1100 °C unter einer NH₃/H₂-Atmosphäre stabil betrieben werden; Aufgrund der Ungleichmäßigkeit des Wärmefelds können die Unterschiede in der Beschichtungslebensdauer zwischen Rand- und Mittelbereichen jedoch 50 % überschreiten. Wenn bei SiC-PVT-Kristallwachstumsprozessen die Temperatur 1600 °C übersteigt, beginnt die SiC-Beschichtung zu sublimieren und sich zu zersetzen, was einen Wechsel zu TaC-Beschichtung oder festen SiC-Lösungen erfordert. Die Folgen der Auswahl des falschen Komponentenmaterials – im besten Fall der Austausch von Verbrauchsmaterialien alle 2–3 Monate; im schlimmsten Fall wird ein ganzer Waferofen aufgrund von Partikelkontamination verschrottet. Dieser Artikel wurde vom technischen Team von VeTek Semiconductor (unter der Leitung von Dr. Xiao) verfasst und zielt darauf ab, einen systematischen Entscheidungsrahmen für „Gerätemodell → Prozessbedingungen → Komponentenauswahl → Lebenserwartung“ für Epitaxie-/Ätz-/PVT-Ingenieure zu etablieren, der Ihnen dabei hilft, Materialien schnell anzupassen, Partikel zu kontrollieren und Lieferanten zu bewerten.
Kernschlussfolgerung:Entscheiden Sie sich entlang der drei Dimensionen „Temperatur → Atmosphäre → Prozesstyp“: Priorisieren Sie die CVD-SiC-Beschichtung bei ≤1600 °C; Wählen Sie TaC für >2000°C oder stark korrosive Atmosphären; Priorisieren Sie festes SiC für Ätz- und Ultrareinheitsszenarien.
Bei der tatsächlichen Auswahl einer Produktionslinie fragen sich Ingenieure am häufigsten: „Welche Beschichtung sollte ich für meine Aixtron/Veeco-Ausrüstung verwenden, auf der GaN- oder SiC-Epitaxie ausgeführt wird, bei welcher Temperatur und unter welcher Atmosphäre?“ Die Antwort ist nicht kompliziert, aber die drei Dimensionen müssen miteinander verknüpft werden.
Die CVD-SiC-Beschichtung kann die strukturelle Integrität auch unter etwa 2000–2100 °C aufrechterhalten. Außerhalb dieses Bereichs kommt es zu einer inkongruenten Verdampfung (bevorzugte Verflüchtigung des Siliziums), was zu einer Aufrauung der Oberfläche und einer Zunahme der Partikel führt. Die TaC-Beschichtung hat einen Schmelzpunkt von bis zu 3880 °C und kann selbst in PVT-Kristallwachstumsumgebungen über 2400 °C einen extrem niedrigen Dampfdruck aufrechterhalten. Festes SiC hat keine Probleme mit der Schnittstelle zwischen Beschichtung und Substrat und eignet sich zum Ätzen von Kammerkomponenten, die wiederholten Temperaturschocks ausgesetzt sind.
In Umgebungen, die NH₃, H₂ oder chlorbasierte Gase enthalten, funktioniert die SiC-Beschichtung gut, aber die Korrosionsrate von SiC durch Hochtemperaturwasserstoff ist deutlich höher als die von TaC. Experimentelle Daten zeigen, dass die Korrosionsrate von TaC in Hochtemperatur-Ammoniak etwa 1/6 der von SiC beträgt und in Wasserstoff sogar nur 1/10 betragen kann. Daher verwenden Standardbedingungen für die SiC-Epitaxie oder GaN-MOCVD meist eine SiC-Beschichtung, während Szenarien mit hoher Korrosion oder extrem hohen Temperaturen auf TaC umgestellt werden müssen.
• GaN-MOCVD/Si-Epitaxie: Hochreiner Graphit + CVD-SiC-beschichteter Suszeptor priorisieren, Ring vorheizen
• SiC-PVT-Kristallwachstum: Wir empfehlen dringend eine TaC-Beschichtung für Graphit-Hot-Zone-Komponenten
• Plasmaätzen (Fokusring usw.): Sowohl festes SiC als auch SiC-beschichteter Graphit sind möglich, je nach Partikelanforderungen und Kosten
• Kritische Kammerteile, die extrem empfindlich auf Partikel reagieren: Priorisieren Sie festes SiC ohne Beschichtungsschnittstelle
![]()

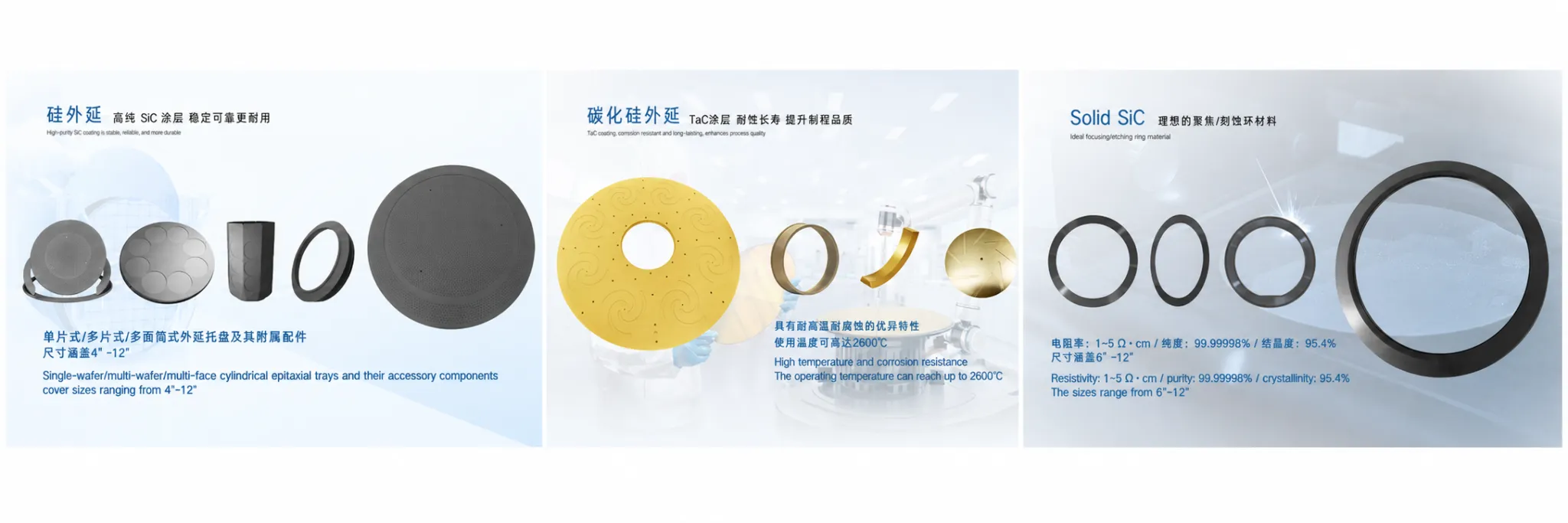

Abbildung 1 – Hauptproduktpräsentation von VeTek
Kernschlussfolgerung:VeTek unterstützt eine 1:1-Anpassung basierend auf Kundenzeichnungen oder Originalersatzteilen und deckt wichtige Plattformen wie Aixtron G10, Veeco K465i, ASM Epsilon usw. ab. Standardprodukte können schnell versendet werden; Die Herstellung kundenspezifischer Teile dauert in der Regel 3 bis 6 Wochen.
Was viele Ingenieure am meisten beschäftigt, ist nicht „ob es hergestellt werden kann“, sondern „ob es so stabil wie Originalteile sein kann, mit kontrollierbarer Vorlaufzeit und vollständigen verfügbaren Prüfberichten.“ Eine der Kernkompetenzen von VeTek ist die vollständige Anpassung gemäß Zeichnungen bei gleichzeitiger Wahrung der Kompatibilität mit den wichtigsten Gerätemarken.
Die folgende Tabelle kann direkt für die interne technische Überprüfung oder Beschaffungsbewertung verwendet werden:
|
Ausrüstungsmarke |
Typisches Modell |
Austauschbare Teile |
Substratoption |
Beschichtungsoption |
Ref. Lebensdauer |
|
Aixtron |
G10 |
Suszeptor, Vorheizring |
Hochreiner Graphit |
SiC |
500–1000 Std |
|
Veeco |
K465i |
Suszeptor, Umleitungsring |
Hochreiner Graphit |
SiC/TaC |
300–800 Std |
|
ASM |
Epsilon-Serie |
Suszeptor, Fokusring |
Solides SiC |
Keine Beschichtung |
2000+ Std |
|
AMEC |
Radierer |
Fokusring, Halbmond |
Massives SiC/Graphit |
SiC |
Durch den Prozess |
In konkreten Projekten erhalten wir oft Original-Ersatzteile oder KMG-Zeichnungen von Kunden. Das technische Team wird nach Bestätigung der Wärmefeldanpassung und der Maßtoleranzen Empfehlungen zur Substratreinheit, Beschichtungsdicke und Oberflächenrauheit abgeben und Muster zur Überprüfung am Werkzeug des Kunden bereitstellen.
Kernschlussfolgerung:Eine innerhalb von ±5 % kontrollierte Gleichmäßigkeit der Dicke, eine Dichte nahe dem theoretischen Wert und eine kontrollierbare Oberflächenrauheit sind der Kern für die Unterdrückung von Pulverablösung und Partikelverunreinigung. Das Reinheitsziel liegt unter 5 ppm, wobei kritische Metallverunreinigungen durch GDMS/ICP-OES verfolgt werden.
Partikelprobleme sind fast der Albtraum eines jeden Epitaxieingenieurs. Sobald die Beschichtung örtlich dünne Stellen, Poren oder Mikrorisse aufweist, löst sich das Pulver bei wiederholten Temperaturwechseln und dem Angriff korrosiver Gase ab, was direkt zu einer Erhöhung der Wafer-Defektdichte führt.
Die typische CVD-SiC-Beschichtungsdicke beträgt 100–200 μm. Durch Prozessparameter und Strömungsfeldsteuerung stabilisiert VeTek die Dickengleichmäßigkeit innerhalb von ±5 %. Nach mehr als 1000 Thermoschockzyklen (Raumtemperatur ↔ 1100 °C) zeigt die Beschichtung keine Delaminierung und kann die strenge GaN-MOCVD-Anforderung von Partikeldefekten ≤0,1/cm² erfüllen.
Die Gesamtreinheit der Beschichtung und der Komponenten kann unter 5 ppm liegen, wobei einige Produkte 99,99995 % erreichen. Wir verwenden ICP-OES und GDMS für die Spurenmetallanalyse, um sicherzustellen, dass kritische Verunreinigungen wie Fe und Ni auf kontrollierbaren Niveaus bleiben und Störungen mit der Dotierung der Epitaxieschicht oder der Trägerkonzentration vermieden werden.
Die durch das CVD-Verfahren gebildete polykristalline β-SiC-Schicht weist eine Dichte nahe dem theoretischen Wert (ca. 3,21 g/cm³) bei extrem geringer Porosität auf. Die Oberflächenrauheit (Ra) kann entsprechend den Prozessanforderungen des Kunden angepasst werden, um eine ausreichende mechanische Verzahnung zu gewährleisten und gleichzeitig zu vermeiden, dass sie zur Quelle der Partikelerzeugung wird.
![]()

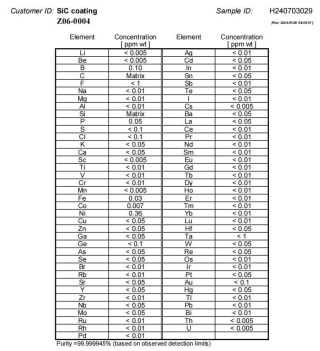

Abbildung 2 – GDMS-Inspektionsbericht für CVD-SiC-Beschichtung
Kernschlussfolgerung:Durch die präzise Steuerung der anfänglichen Abscheidungsrate und des Strömungsfelds zur Beseitigung von Mikrospannungen verbesserte VeTek die Beschichtungsausbeute des MOCVD-Graphitsuszeptors eines Kunden von etwa 50 % auf 90 % und verlängerte die Lebensdauer erheblich.
Das ist eine wahre Geschichte, die am Fließband passiert ist. Der Kunde berichtete von einer Vergilbung der Kanten und einer Neigung zum Abblättern einiger Graphit-Suszeptoren, was dazu führte, dass die Gesamtbeschichtungsausbeute der Charge lange Zeit bei etwa 50 % schwankte, was mit hohen Kosten für die Linienwartung und einem Wafer-Risiko einherging.
Nachdem das technische Team unter der Leitung von Dr. Zweitens führten Strömungsfeldunterschiede zwischen den Rand- und Mittelbereichen zu einer lokalen Über- oder Unterdicke. Durch die Optimierung des MTS/H₂-Verhältnisses, des Abscheidungstemperaturprofils und des Strömungsfelddesigns der Vorrichtung wurde Mikrospannung effektiv abgebaut. Letztendlich stabilisierte sich die Beschichtungsausbeute dieser Charge und der anschließenden Produktion auf über 90 %, der Austauschzyklus des Kunden wurde deutlich verlängert und die Partikelbeschwerden gingen deutlich zurück.
Dieser Fall zeigt: „Beschichten können“ ist nur der Ausgangspunkt; „Stabile Beschichtung, lange Haltbarkeit und Partikelkontrolle“ ist der wahre Wert, der Ingenieuren am Herzen liegt. Daten sagen mehr als jede Werbung.
![]()

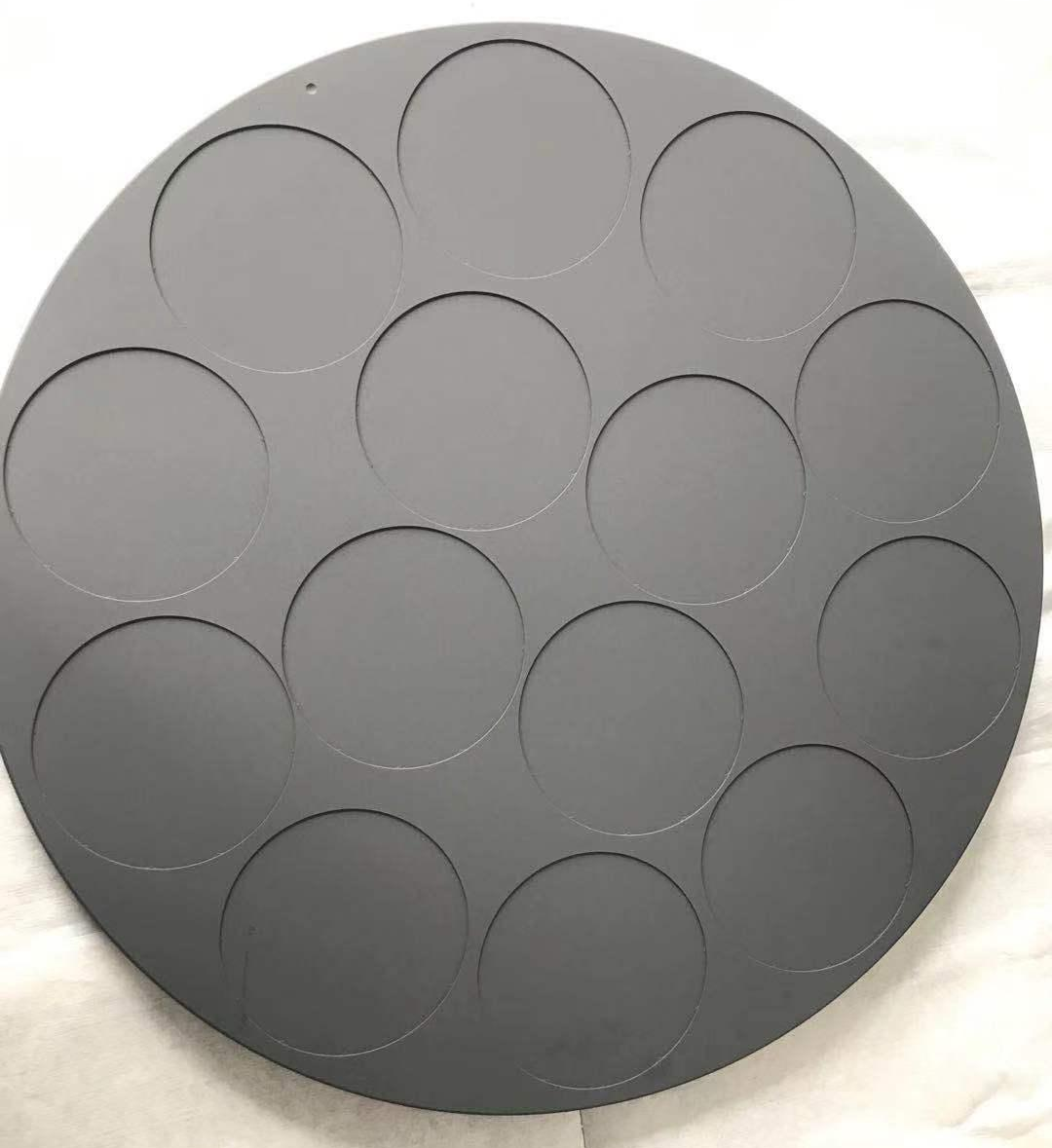

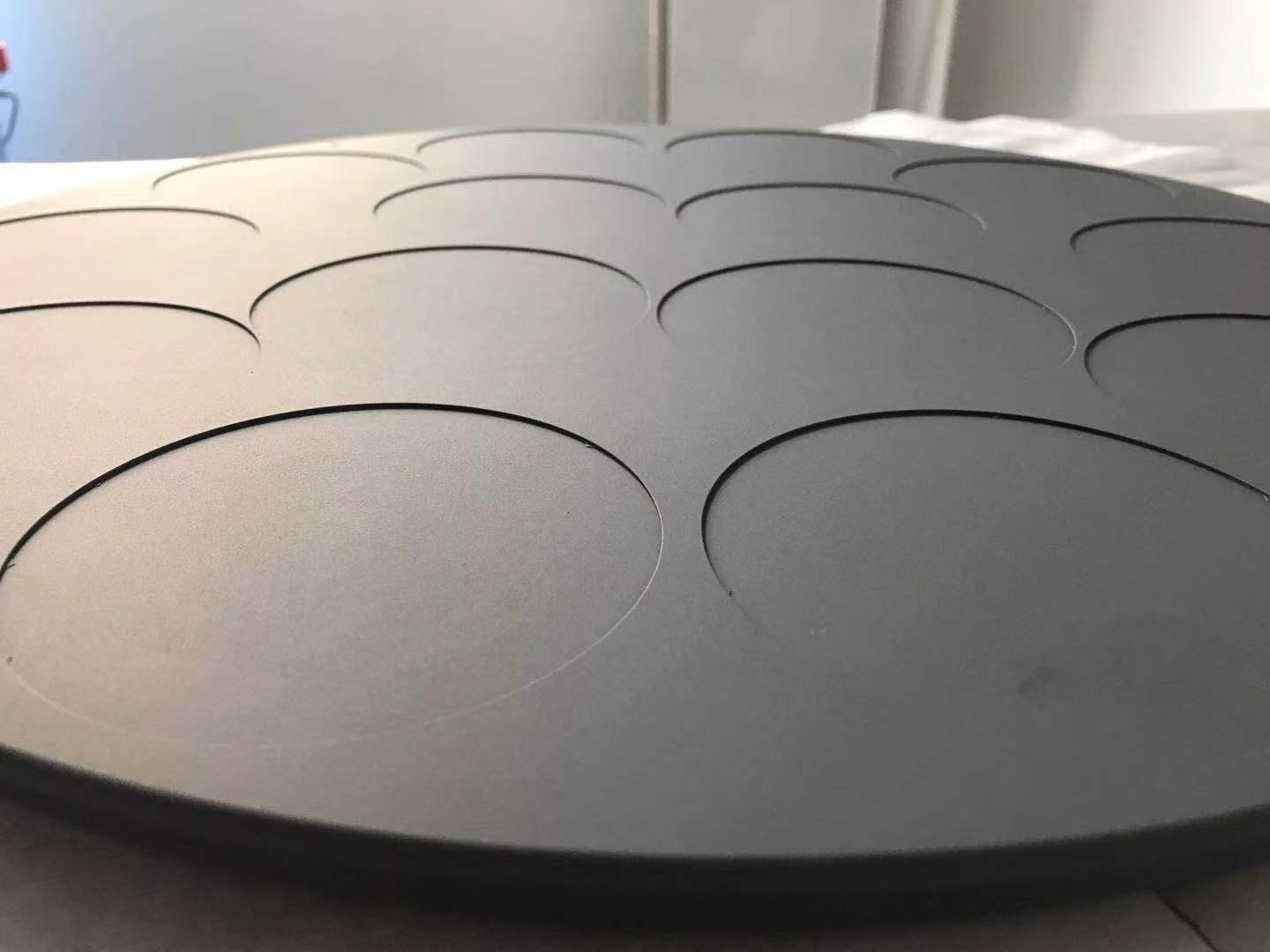

Abbildung 3 – Hochreiner CVD-Siliziumkarbid-beschichteter Graphit-Suszeptor mit gleichmäßiger Oberflächenfarbe und ohne Mängel
Kernschlussfolgerung:Beschichtete Graphitteile zeichnen sich durch geringere Kosten und eine schnellere thermische Reaktion aus und eignen sich für die meisten Epitaxie-Suszeptoren. Festes SiC weist kein Grenzflächenrisiko und eine höhere Plasmabeständigkeit auf und eignet sich für Ätzkomponenten mit hohen Anforderungen und für Szenarien mit extrem langer Lebensdauer.
Viele Auswahlgespräche stehen vor der Frage: Sollen wir beschichtetes Graphit verwenden oder direkt auf festes SiC umsteigen? Bei beiden geht es nicht nur darum, „was besser ist“, sondern um einen Kompromiss zwischen Anwendungsszenario und Gesamtbetriebskosten (TCO).
Vorteile beschichteter Graphitteile:Hohe Wärmeleitfähigkeit des Substrats, schnelles Aufheizen, kontrollierbare Kosten; Die Beschichtung bietet eine chemische Barriere und Partikelunterdrückung. Geeignet für große GaN/SiC-Epitaxie-Suszeptoren, die eine hohe thermische Gleichmäßigkeit erfordern.
Vorteile von massivem SiC:Monolithisches β-SiC ohne Beschichtungs-Substrat-Grenzfläche, kein Risiko einer Delaminierung; Die Reinheit kann 5N–7N erreichen, hervorragende Beständigkeit gegen Plasmaerosion, geeignet für kritische Ätzteile wie Fokusringe und Duschköpfe, mit einer Lebensdauer von bis zu 2000+ Stunden.
Kernschlussfolgerung:Von der Installationsüberwachung und Anomaliewarnung bis hin zur professionellen Reinigung und Regeneration kann die Bildung eines geschlossenen Managements die Gesamtbetriebskosten erheblich senken und die Häufigkeit der Beschaffung neuer Teile verringern. VeTek bietet spezielle Reinigungsdienste für Aixtron/Veeco und andere Geräte.
Viele Fabriken behandeln beschichtete Teile als „Use-and-Entsorgungs“-Verbrauchsmaterialien. Tatsächlich kann nach professioneller Reinigung und Regeneration ein beträchtlicher Teil der Komponenten wieder auf Partikelniveau und thermische Leistung gebracht werden, die denen von Neuteilen nahe kommen, insbesondere Suszeptoren und Vorheizringe für Aixtron- und Veeco-Plattformen.
Es wird empfohlen, ein einfaches Lebenszyklusprotokoll zu erstellen: Notieren Sie die Installationszeit, die Gesamtbetriebsstunden, den Oberflächenzustand nach jeder Reinigung und die Ergebnisse der Partikeltests. Nur wenn die Beschichtung eine offensichtliche Vergilbung, lokale Delaminierung oder eine anhaltende Partikelüberschreitung aufweist, sollte die Entscheidung über einen Austausch getroffen werden, anstatt sie aufgrund des Gefühls vorzeitig zu verschrotten.
![]()
Abbildung 4 – Reinigungsservice für Graphitteile mit CVD-SiC-Beschichtung
Kernschlussfolgerung:Konzentrieren Sie sich auf das ISO9001-System, vollständige Inspektionsberichte (GDMS/ICP-OES), Musterunterstützung, Lieferzeitzuverlässigkeit und technische Kommunikationsfähigkeiten in Englisch. VeTek verfügt über 24/7-Support und Erfahrung im Kundendienst im Ausland.
Für internationale Kunden oder Fabriken mit strengen Anforderungen an die Lieferantenqualifikation sind folgende Punkte besonders kritisch:
• Qualitätssystem: ISO9001, prozessgesteuert und rückverfolgbar.
• Inspektionsfähigkeit: Bereitstellung vollständiger Materialanalyseberichte für Beschichtung und Substrat.
• Proben und Vorlaufzeit: Unterstützung der Probenbewertung; Standardprodukte werden schnell versendet, kundenspezifische Teile in der Regel in 3–6 Wochen, dringende Bestellungen können nach Absprache beschleunigt werden.
• Technische Kommunikation: Sowohl Vertriebs- als auch Technikteams können fließend Englisch kommunizieren, wodurch die Kommunikationskosten für Kunden im Ausland gesenkt werden.
• Kundendienst: Bieten Sie technischen Support und Unterstützung bei der Fehleranalyse, wenn Beschichtungen oder Komponenten Anomalien aufweisen.
![]()

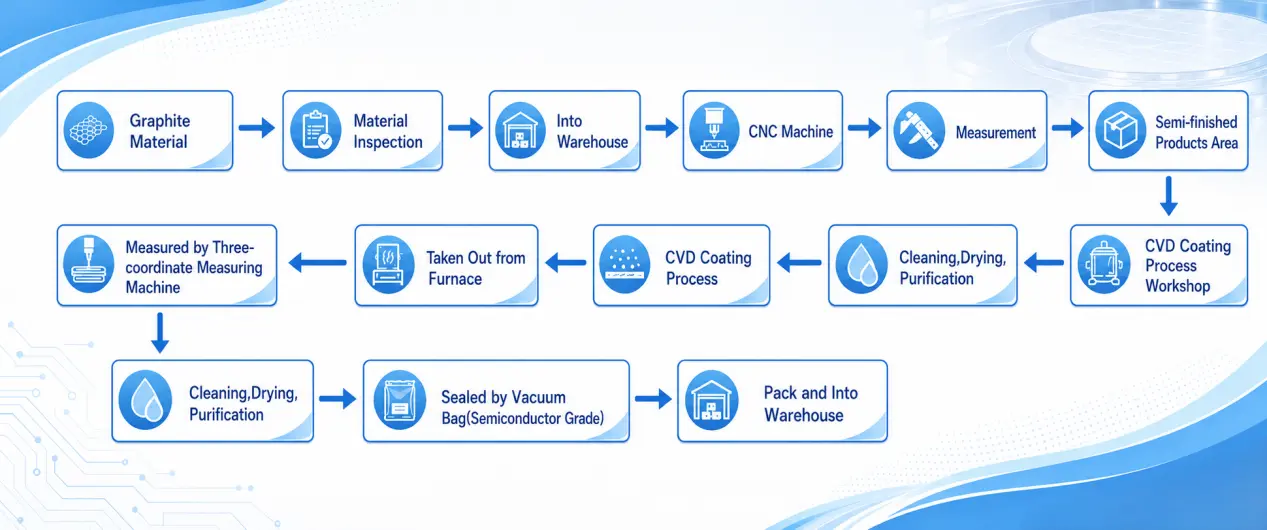

Abbildung 5 – Vollständiger Prozess der VeTek-Produktbestellung
(1). Unterstützt das Produkt eine vollständige Anpassung basierend auf Zeichnungen? Zu welchen Hauptgeräten passt es?
Ja. Kann Suszeptor, Vorheizring, Umleitungsring, Halbmond, Fokusring usw. anpassen, kompatibel mit Plattformen wie Aixtron G10, Veeco, ASM, AMEC, TEL.
(2). Wie wird die Reinheit gewährleistet? Auf welchem Niveau werden Metallverunreinigungen kontrolliert?
Die Reinheit der Beschichtung und der Komponenten kann unter 5 ppm liegen und in einigen Fällen 99,99995 % erreichen. Für die Spurenanalyse werden ICP-OES, GDMS und andere Geräte verwendet, wobei vollständige Berichte bereitgestellt werden.
(3). Wie sieht es mit der Gleichmäßigkeit der Dicke und der Lebensdauer von CVD-SiC/TaC-Beschichtungen aus?
Die Gleichmäßigkeit der Dicke wird typischerweise innerhalb von ±5 % kontrolliert, die Dicke beträgt 100–200 μm. Unter geeigneten Prozessfenstern kann die Lebensdauer des GaN-MOCVD-Suszeptors den Bereich von 500–1000 Stunden erreichen; Ultrahochtemperaturszenarien erfordern den Wechsel zu TaC oder Solid SiC.
(4). Werden Probentests unterstützt? Was ist die typische Vorlaufzeit für Großbestellungen?
Die Probenauswertung wird unterstützt. Standardprodukte können schnell versendet werden; Die Herstellung kundenspezifischer Teile dauert in der Regel drei bis sechs Wochen, abhängig von der Komplexität und dem Volumen des Designs. Dringende Bestellungen können nach Absprache beschleunigt werden.
(5). Welche Qualitätssystemzertifizierungen sind verfügbar? Können Inspektionsberichte und Kundendienstunterstützung bereitgestellt werden?
Das Qualitätsmanagementsystem ISO9001 ist vorhanden. Es können Berichte zur Material- und Beschichtungsanalyse sowie technischer Online-Support rund um die Uhr bereitgestellt werden. Die Kommunikation auf Englisch für Kunden im Ausland verläuft reibungslos.
Bei der Auswahl geht es nie darum, „das teuerste“ oder „das dickste“ auszuwählen, sondern darum, „die Lösung mit dem besten Verhältnis von Leistung und Kosten für Ihre Ausrüstung, Ihr Prozessfenster und Ihr Partikelbudget zu finden“. Wir hoffen, dass dieses Handbuch Ihnen dabei hilft, schnell einen Entscheidungsrahmen festzulegen: Schauen Sie sich zunächst Temperatur und Atmosphäre an, passen Sie dann die Beschichtung oder das feste SiC an und validieren Sie schließlich die Lebensdauer und die Partikelleistung anhand von Daten.
Wenn Sie Ersatzlösungen für Suszeptoren, Vorheizringe oder Hot-Zone-Komponenten auf Aixtron, Veeco oder anderen Plattformen prüfen, können Sie sich gerne direkt an das technische Team von VeTek wenden. Wir können Anpassungsempfehlungen, Musterunterstützung und vollständige Inspektionsberichte basierend auf Ihren Zeichnungen oder vorhandenen Ersatzteilen bereitstellen. Dr. Xiao und das Ingenieurteam sind jederzeit bereit, mit Ihnen die Optimierung des Wärmefelds oder spezielle Anforderungen an die Strukturentwicklung zu besprechen.
Für Produktdetails und weitere technische Informationen wenden Sie sich bitte an unsKontaktieren Sie uns.
1. Interne technische Daten von VeTek Semiconductor – Lebensdauer des SiC-beschichteten Graphit-Suszeptors von 500–1000 Stunden im GaN-MOCVD-Verfahren, Verbesserung der Beschichtungsausbeute von 50 % auf 90 % nach Beseitigung der Kantenvergilbung und andere praktische Fälle [1].
2. T/CASME 2000-2025 Technische Spezifikation für mit Siliziumkarbid beschichtete Graphitsuszeptoren für die Halbleiterepitaxie – Spezifiziert technische Anforderungen für SiC-beschichtete Graphitsuszeptoren, die durch CVD-Verfahren auf hochreinen isostatischen Graphitsubstraten hergestellt werden und für Halbleiterepitaxieprodukte gelten.
3. T/CASME 2085-2025 Technische Spezifikation für mit Tantalkarbid beschichtete Produkte für das Siliziumkarbid-Kristallwachstum – Technische Spezifikation für TaC-beschichtete Graphitprodukte in SiC-Kristallwachstumsszenarien.
4. Nakamura et al., „Gesinterte Tantalkarbidbeschichtungen auf Graphitsubstraten: Hochzuverlässige Schutzbeschichtungen für Massen- und Epitaxiewachstum“, Applied Physics Letters, Bd. 106, 082108, 2015. – Bestätigt, dass TaC-Beschichtungen Graphitsubstrate bei hohen Temperaturen (>2000 °C) und stark korrosiven Atmosphären wirksam schützen können und eine klare Leistungsgrenze zu SiC-Beschichtungen bilden.
5. Wang et al., „Die Auswirkungen einer karbonisierten Pufferschicht auf das Wachstum von SiC auf Si“, Journal of Crystal Growth, Bd. 199, S. 564–567, 1999. – Erörtert Pufferschichteffekte und die Kontrolle der Oberflächenmorphologie im SiC-CVD-Wachstumsprozess, indexiert von Scopus und Web of Science.
Hinweis: Lebensdauer- und Leistungsangaben im Text sind typische Richtwerte. Die tatsächliche Leistung wird von bestimmten Prozessbedingungen, dem Gerätestatus und dem Wartungsniveau beeinflusst. Bitte anhand der tatsächlichen Maße überprüfen.
Autor:VeTek Semiconductor Technical Engineering Team (abgeschlossen unter der Leitung von Dr. Xiao)
