​Bei der Herstellung von massiven CVD-SiC-Fokusringen: Von Graphit zu hochpräzisen Teilen

In der hochriskanten Welt der Halbleiterfertigung, in der Präzision und extreme Umgebungen nebeneinander bestehen, sind Fokusringe aus Siliziumkarbid (SiC) unverzichtbar. Diese Komponenten sind für ihre außergewöhnliche thermische Beständigkeit, chemische Stabilität und mechanische Festigkeit bekannt und für fortschrittliche Plasmaätzprozesse von entscheidender Bedeutung.

Das Geheimnis ihrer hohen Leistung liegt in der Solid CVD-Technologie (Chemical Vapour Deposition). Heute führen wir Sie hinter die Kulissen, um den anspruchsvollen Herstellungsprozess zu erkunden – vom rohen Graphitsubstrat bis zum hochpräzisen „unsichtbaren Helden“ der Fabrik.

I. Die sechs Kernfertigungsstufen

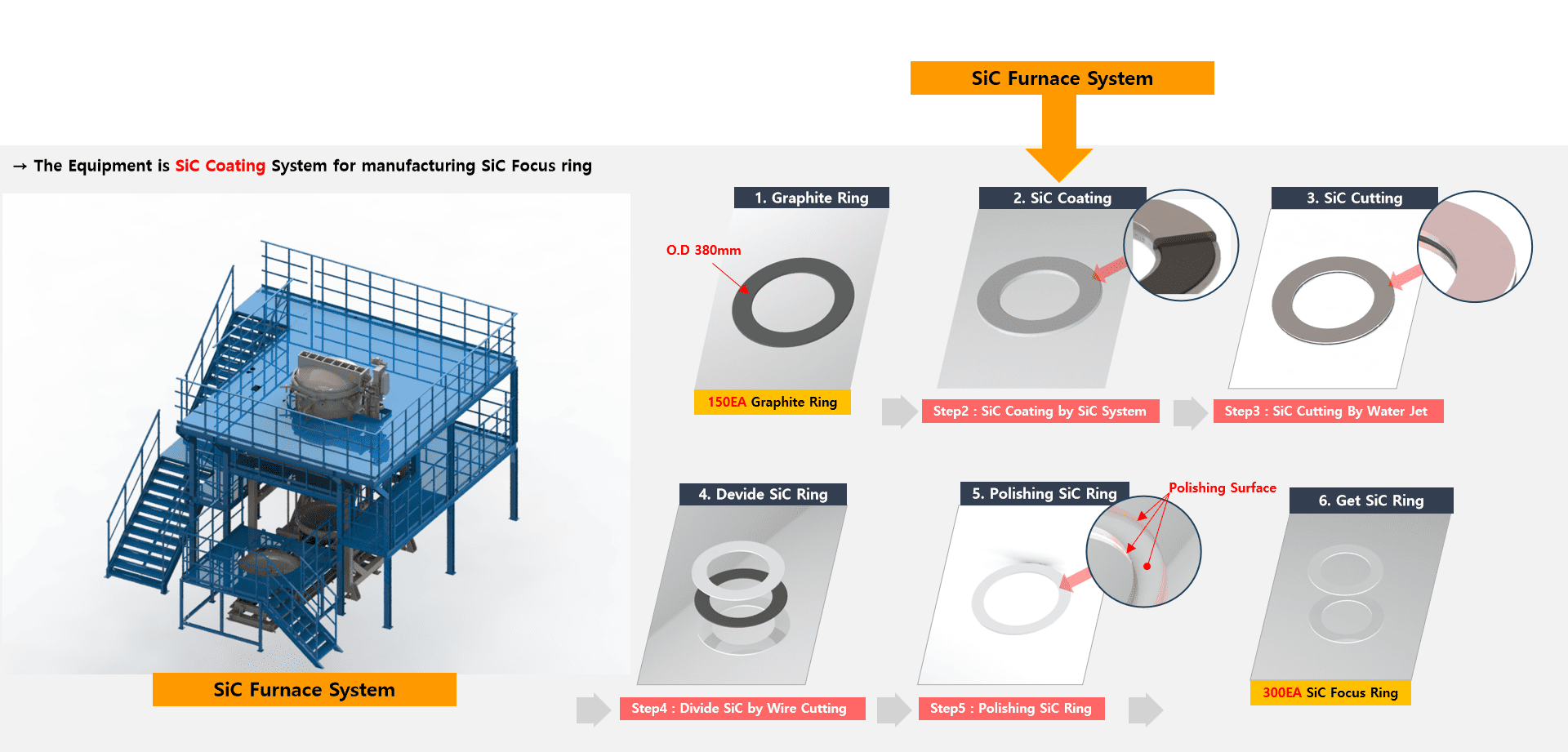

Die Herstellung von Solid CVD SiC-Fokusringen ist ein hochsynchronisierter sechsstufiger Prozess:

• Vorbehandlung des Graphitsubstrats
• SiC-Beschichtungsabscheidung (Der Kernprozess)
• Wasserstrahlschneiden und -formen
• Drahtschneidende Trennung
• Präzisionspolieren
• Endgültige Qualitätsprüfung und Abnahme

Durch ein ausgereiftes Prozessmanagementsystem kann jede Charge von 150 Graphitsubstraten etwa 300 fertige SiC-Fokusringe ergeben, was eine hohe Umwandlungseffizienz beweist.

II. Technischer Deep Dive: Vom Rohmaterial zum fertigen Teil

1. Materialvorbereitung: Auswahl hochreinen Graphits

Die Reise beginnt mit der Auswahl hochwertiger Graphitringe. Die Reinheit, Dichte, Porosität und Maßhaltigkeit des Graphits haben direkten Einfluss auf die Haftung und Gleichmäßigkeit der späteren SiC-Beschichtung. Vor der Verarbeitung wird jedes Substrat einer Reinheitsprüfung und Dimensionsüberprüfung unterzogen, um sicherzustellen, dass keine Verunreinigungen die Abscheidung beeinträchtigen.

2. Beschichtungsabscheidung: Das Herzstück der Feststoff-CVD

Der CVD-Prozess ist die kritischste Phase und wird in speziellen SiC-Ofensystemen durchgeführt. Es ist in zwei anspruchsvolle Etappen unterteilt:

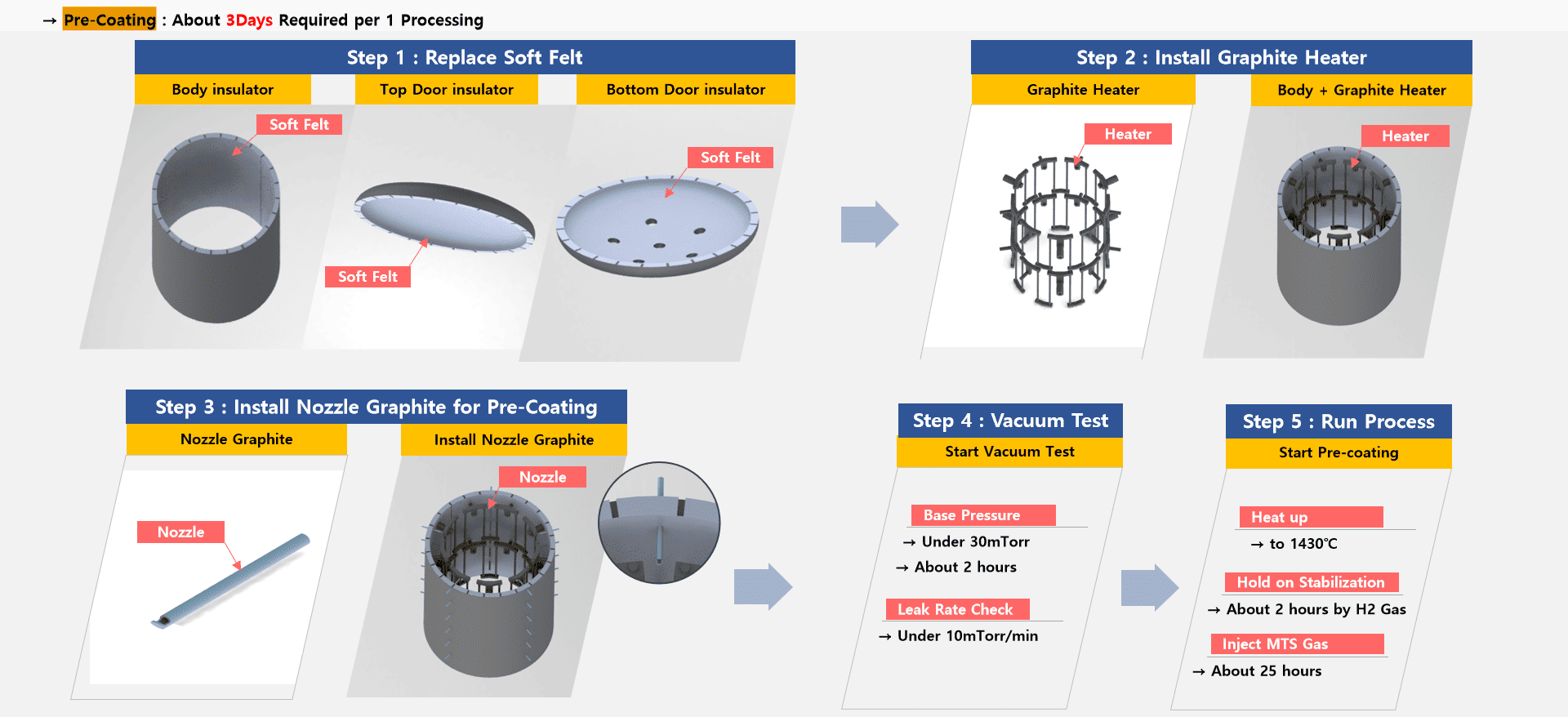

(1) Vorbeschichtungsprozess (~3 Tage/Charge):

• Einrichtung: Ersetzen Sie die weiche Filzisolierung (oben, unten und an den Seitenwänden), um die thermische Konsistenz sicherzustellen. Installieren Sie Graphitheizungen und spezielle Vorbeschichtungsdüsen.
• Vakuum- und Dichtheitsprüfung: Die Kammer muss einen Basisdruck unter 30 mTorr mit einer Leckrate unter 10 mTorr/min erreichen, um Mikrolecks zu verhindern.
• Erste Abscheidung: Der Ofen wird auf 1430 °C erhitzt. Nach zweistündiger Stabilisierung der H₂-Atmosphäre wird 25 Stunden lang MTS-Gas injiziert, um eine Übergangsschicht zu bilden, die eine hervorragende Haftung für die Hauptbeschichtung gewährleistet.

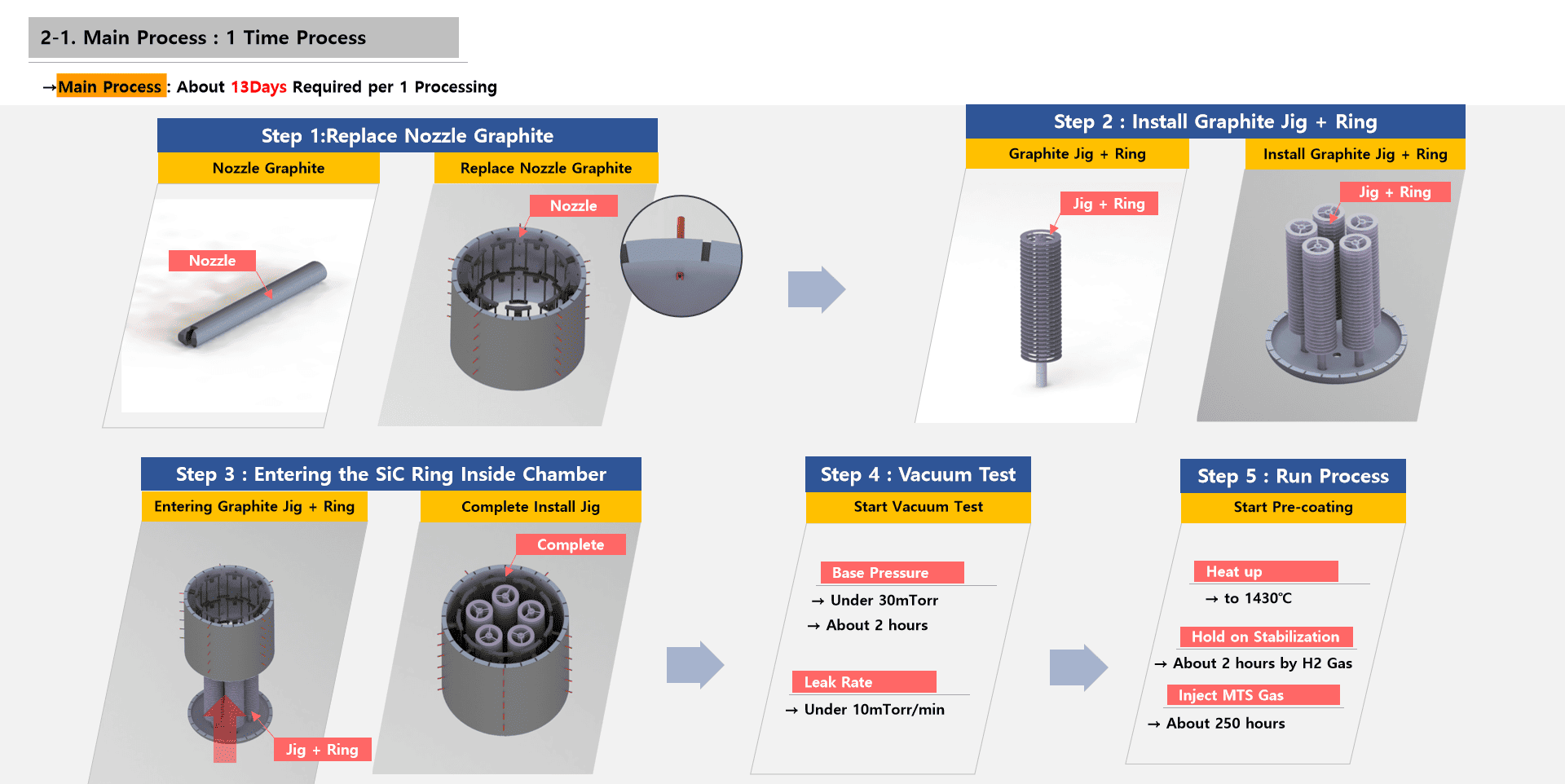

(2) Hauptbeschichtungsprozess (~13 Tage/Charge):

• Konfiguration: Düsen neu einstellen und Graphitvorrichtungen mit den Zielringen installieren.
• Sekundärvakuumprüfung: Es wird ein strenger Sekundärvakuumtest durchgeführt, um sicherzustellen, dass die Abscheidungsumgebung vollkommen sauber und stabil bleibt.
• Nachhaltiges Wachstum: Unter Beibehaltung der Temperatur von 1430 °C wird MTS-Gas etwa 250 Stunden lang injiziert. Unter diesen Hochtemperaturbedingungen zerfällt MTS in Si- und C-Atome, die sich langsam und gleichmäßig auf der Graphitoberfläche ablagern. Dadurch entsteht eine dichte, porenfreie SiC-Beschichtung – das Markenzeichen der Solid CVD-Qualität.

3. Formgebung und Präzisionstrennung

• Wasserstrahlschneiden: Hochdruckwasserstrahlen führen die anfängliche Formgebung durch und entfernen überschüssiges Material, um das raue Profil des Rings zu definieren.
• Drahtschneiden: Das präzise Drahtschneiden trennt das Schüttgut mit einer Genauigkeit im Mikrometerbereich in einzelne Ringe und stellt so sicher, dass sie strenge Installationstoleranzen einhalten.

4. Oberflächenveredelung: Präzisionspolieren

Nach dem Schneiden wird die SiC-Oberfläche poliert, um mikroskopische Fehler und Bearbeitungstexturen zu beseitigen. Dadurch wird die Oberflächenrauheit reduziert, was für die Minimierung von Partikelinterferenzen während des Plasmaprozesses und die Sicherstellung konstanter Waferausbeuten von entscheidender Bedeutung ist.

5. Endkontrolle: Standardbasierte Validierung

Jede Komponente muss strenge Prüfungen bestehen:

• Maßgenauigkeit (z. B. Außendurchmessertoleranz von ±0,01 mm)
• Beschichtungsdicke und Gleichmäßigkeit
• Oberflächenrauheit
• Scannen von chemischen Reinheits- und Defekten

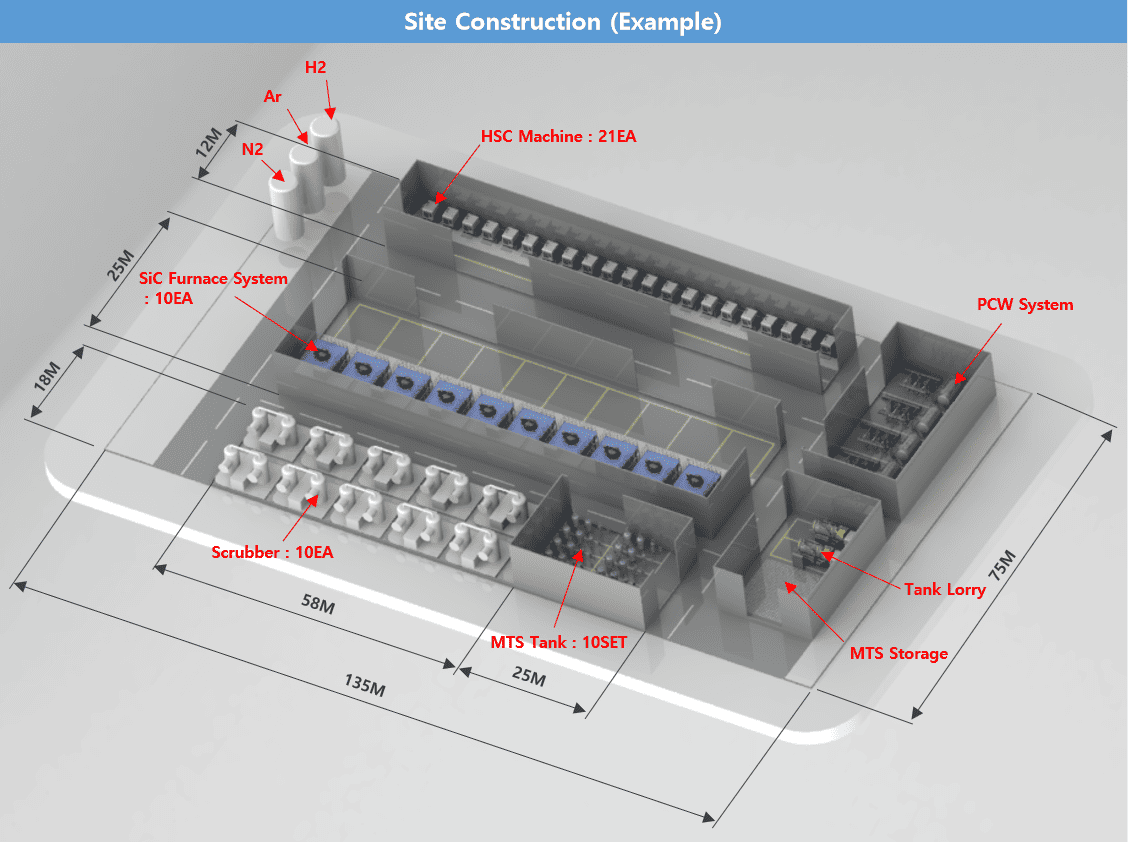

III. Das Ökosystem: Geräteintegration und Gassysteme

1. Konfiguration der wichtigsten Geräte

Eine erstklassige Produktionslinie ist auf eine hochentwickelte Infrastruktur angewiesen:

• SiC-Ofensysteme (10 Einheiten): Riesige Einheiten (7,9 m x 6,6 m x 9,7 m), die einen synchronisierten Betrieb an mehreren Stationen ermöglichen.
• Gaslieferung: 10 Sätze MTS-Tanks und -Lieferplattformen sorgen für eine hochreine Strömungsstabilität.
• Unterstützungssysteme: Einschließlich 10 Wäscher für die Umweltsicherheit, PCW-Kühlsysteme und 21 HSC-Einheiten (Hochgeschwindigkeitsbearbeitung).

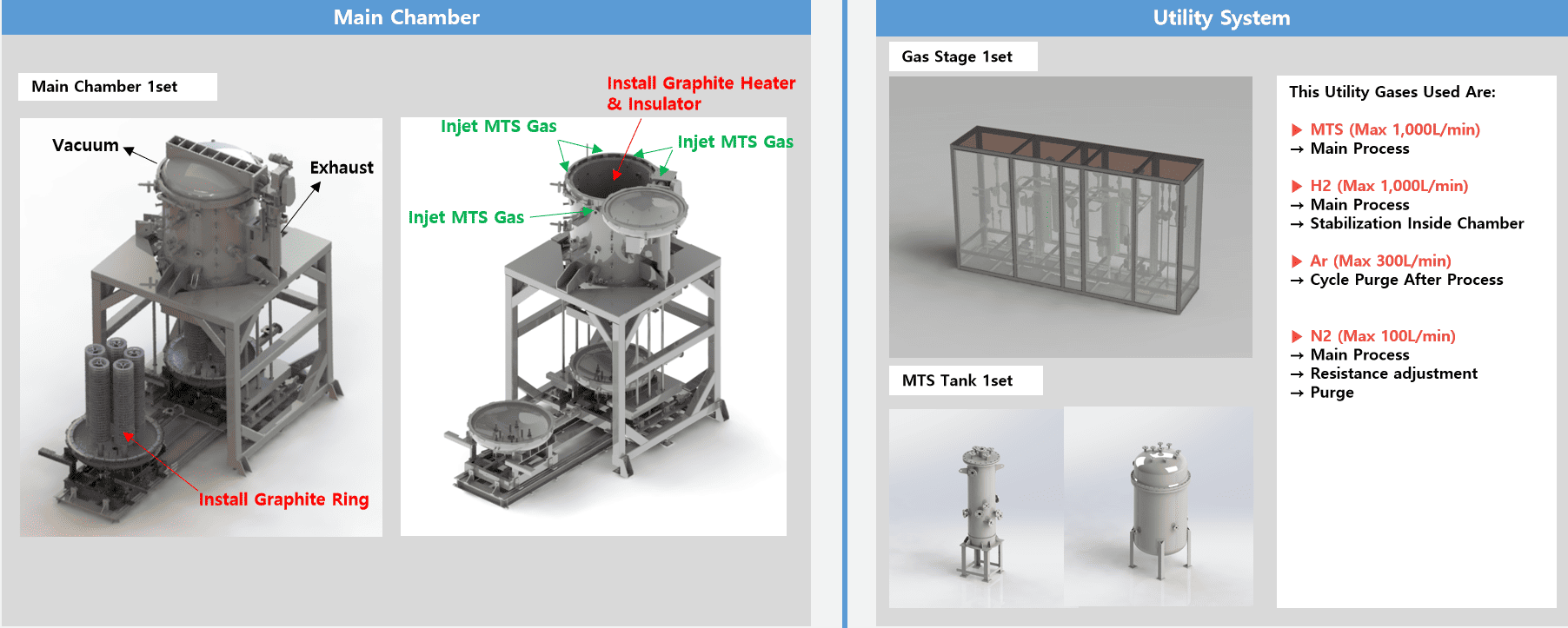

2. Kernfunktionen des Gassystems

• MTS (max. 1000 l/min): Die primäre Abscheidungsquelle, die Si- und C-Atome liefert.
• Wasserstoff (H₂, max. 1000 l/min): Stabilisiert die Ofenatmosphäre und unterstützt die Reaktion
• Argon (Ar, max. 300 l/min): Wird für die Reinigung und Spülung nach dem Prozess verwendet.
• Stickstoff (N₂, max. 100 l/min): Wird zur Widerstandseinstellung und Systemspülung verwendet.

Abschluss

Ein solider CVD-SiC-Fokusring mag wie ein „Verbrauchsteil“ erscheinen, ist aber in Wirklichkeit ein Meisterwerk der Materialwissenschaft, Vakuumtechnologie und Gaskontrolle. Von den Graphitursprüngen bis zur fertigen Komponente ist jeder Schritt ein Beweis für die strengen Standards, die zur Unterstützung fortschrittlicher Halbleiterknoten erforderlich sind.

Da die Prozessknoten immer kleiner werden, wird die Nachfrage nach leistungsstarken SiC-Komponenten nur noch zunehmen. Ein ausgereifter, systematischer Fertigungsansatz sorgt für Stabilität in der Ätzkammer und Zuverlässigkeit für die nächste Chipgeneration.
