Wafer-Hebestift
  • Wafer-HebestiftWafer-Hebestift

Wafer-Hebestift

VeTek Semiconductor ist ein führender Hersteller und Innovator von EPI-Wafer-Lift-Pins in China. Wir sind seit vielen Jahren auf die SiC-Beschichtung von Graphitoberflächen spezialisiert. Wir bieten einen EPI Wafer Lift Pin für den Epi-Prozess an. Mit hoher Qualität und wettbewerbsfähigen Preisen heißen wir Sie herzlich willkommen, unsere Fabrik in China zu besuchen.

VeTek Semiconductor bietetSic -BeschichtungUndTAC -BeschichtungMaterial mit Wettbewerbspreis und hoher Qualität, willkommen bei der Anfrage uns.

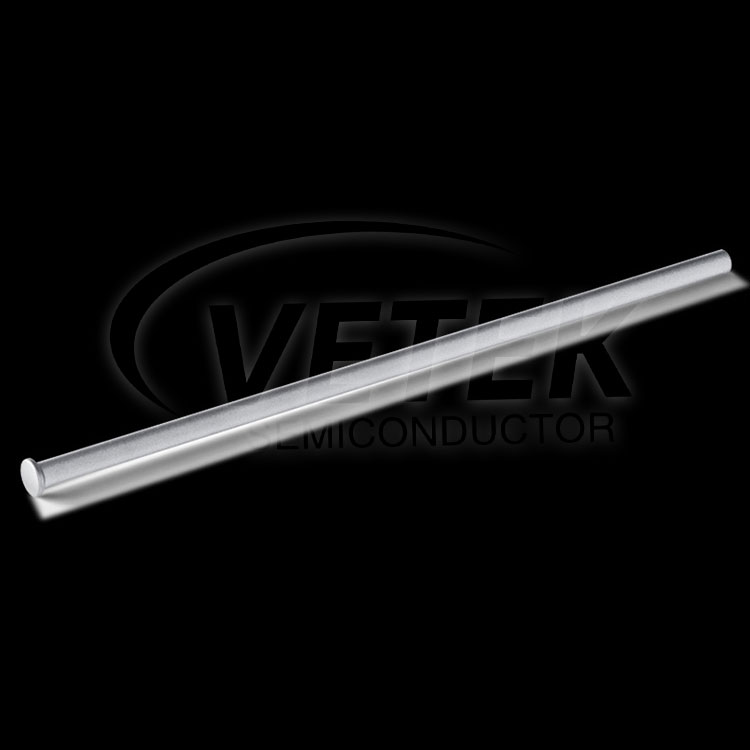

Der Vetek Semiconductor EPI Wafer Lift Pin ist ein wichtiges Gerät, das speziell für die Herstellung von Halbleiter ausgelegt ist. Es wird verwendet, um Wafer zu heben und zu transportieren, um ihre Sicherheit und Stabilität während der Herstellung zu gewährleisten. Wir stellen einen sickbeschichteten Wafer-Hubstift, einen Spitzenstift und den EPI-Prozess vor.


Unsere EPI Wafer Lift Pins bieten die folgenden Funktionen und Vorteile:

● Hohe Genauigkeit und Stabilität: Die EPI-Wafer-Hebestifte verwenden fortschrittliche Prozesse und Materialien, um eine hohe Genauigkeit und Stabilität beim Heben und Handhaben von Wafern zu gewährleisten. Es kann Wafer präzise positionieren und fixieren und so Abweichungen und Beschädigungen der Wafer während der Herstellung vermeiden.

● Sicherheit und Zuverlässigkeit: Unsere EPI-Wafer-Liftstifte werden aus hochfesten Materialien für hervorragende Haltbarkeit und Zuverlässigkeit hergestellt. Es ist in der Lage, Gewicht und Druck standzuhalten und sicherzustellen, dass der Wafer während der Handhabung nicht beschädigt oder versehentlich fallen gelassen wird.

● Automatisierung und Effizienz: VeTek Semiconductor EPI-Wafer-Lift-Pins sind so konzipiert, dass sie autonom arbeiten und sich nahtlos in Halbleiterfertigungsanlagen integrieren lassen. Es kann Wafer schnell und präzise anheben und bewegen, was die Produktionseffizienz erhöht und den Bedarf an manuellen Vorgängen reduziert.

● Kompatibilität und Anwendbarkeit: EPI-Wafer-Hebestifte eignen sich für eine Vielzahl von Größen und Arten von Wafern, einschließlich Wafer mit unterschiedlichen Durchmessern und Materialien. Es kann mit einer Vielzahl von Halbleiterfertigungsgeräten und -prozessen kompatibel sein und eignet sich für eine Vielzahl von Produktionsumgebungen.

● hohe Qualität und zuverlässige Unterstützung: Wir sind bestrebt, qualitativ hochwertige und zuverlässige Produkte bereitzustellen und unseren Kunden umfassende Unterstützung und Service zu bieten. Unsere Wafer -Lift -Stifte unterziehen sich strenger Qualitätskontrolle und Tests, um ihre Leistung und Haltbarkeit zu gewährleisten.


SEM -Daten des CVD -SIC -Films:

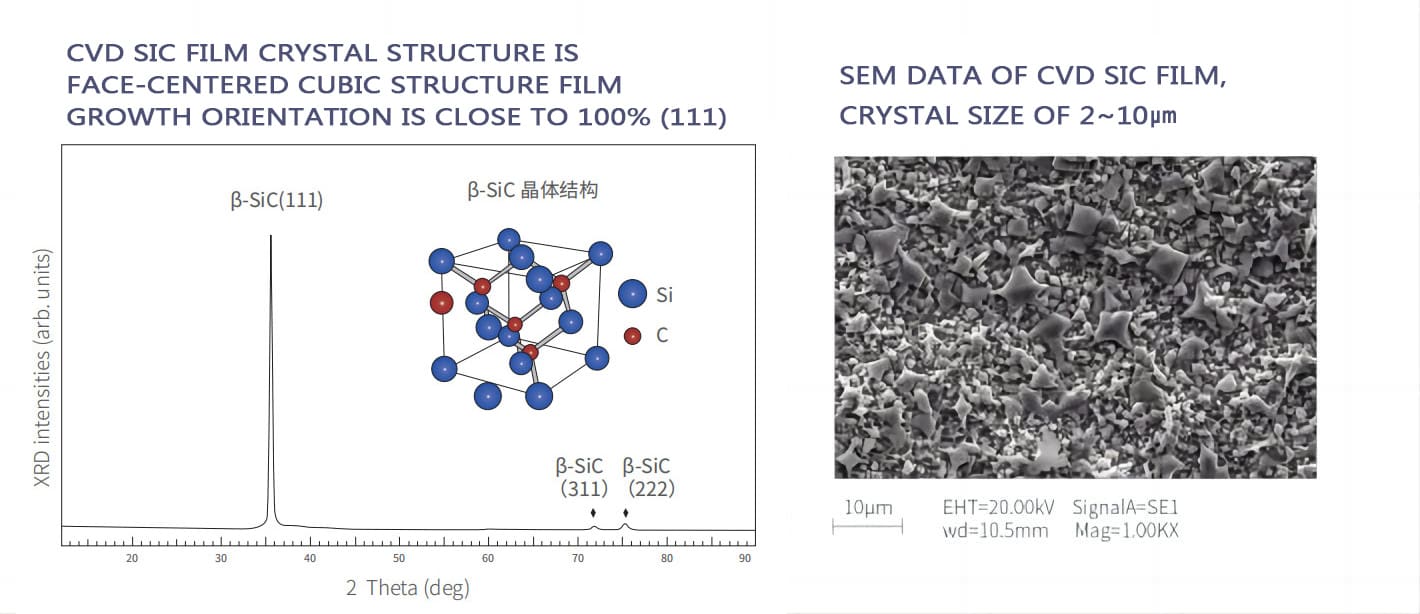

SEM DATA OF CVD SIC FILM

Grundlegende physikalische Eigenschaften der CVD -sic -Beschichtung:

Grundlegende physikalische Eigenschaften vonCVD -SIC -Beschichtung
Eigentum Typischer Wert
Kristallstruktur Polykristalline FCC-β-Phase, hauptsächlich (111)-orientiert
CVD-SiC-Beschichtungsdichte 3,21 g/cm³
SiC-Beschichtungshärte 2500 Vickers-Härte (500 g Belastung)
Körnung 2~10μm
Chemische Reinheit 99,99995 %
Wärmekapazität 640 J·kg-1· K-1
Sublimationstemperatur 2700 ℃
Biegerstärke 415 MPa RT 4-Punkte
Der Modul von Young 430 GPA 4PT Bend, 1300 ℃
Wärmeleitfähigkeit 300W · m-1· K-1
Wärmeausdehnung (CTE) 4,5 × 10-6K-1


VeTek Semiconductor Wafer-HebestiftProduktionsgeschäft

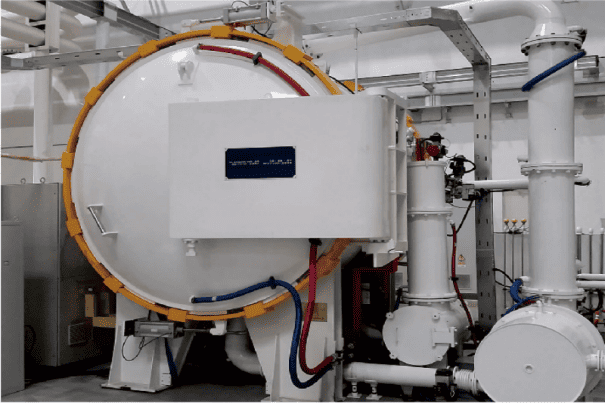

SiC Graphite substrateWafer Lift Pin testSilicon carbide ceramic processingEPI process equipment


Überblick über die Industriekette der Halbleiterchip-Epitaxie:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Hot-Tags: Waferhebeanstecknadel
Anfrage absenden
Kontaktinformation
Für Anfragen zu Siliziumkarbidbeschichtungen, Tantalkarbidbeschichtungen, Spezialgraphit oder zur Preisliste hinterlassen Sie uns bitte Ihre E-Mail-Adresse. Wir werden uns innerhalb von 24 Stunden bei Ihnen melden.
