Piezoelektrische PZT-Wafer: Hochleistungslösungen für MEMS der nächsten Generation

Im Zeitalter der rasanten MEMS-Entwicklung (Mikroelektromechanische Systeme) ist die Auswahl des richtigen piezoelektrischen Materials eine entscheidende Entscheidung für die Geräteleistung. PZT-Dünnschichtwafer (Blei-Zirkonat-Titanat) haben sich gegenüber Alternativen wie AlN (Aluminiumnitrid) als erste Wahl herausgestellt und bieten eine überlegene elektromechanische Kopplung für modernste Sensoren und Aktoren.

Vetek Semiconductor bietet branchenführende PZT-auf-Si/SOI-Wafer. Durch den Einsatz fortschrittlicher Dünnschichtabscheidung liefern wir eine außergewöhnliche Schichtgleichmäßigkeit und Kristallqualität, die speziell zur Überwindung gängiger Branchenhürden wie Schichtermüdung und Leistungsabfall entwickelt wurde.

Kernarchitektur: Die Synergie von Pt und PZT

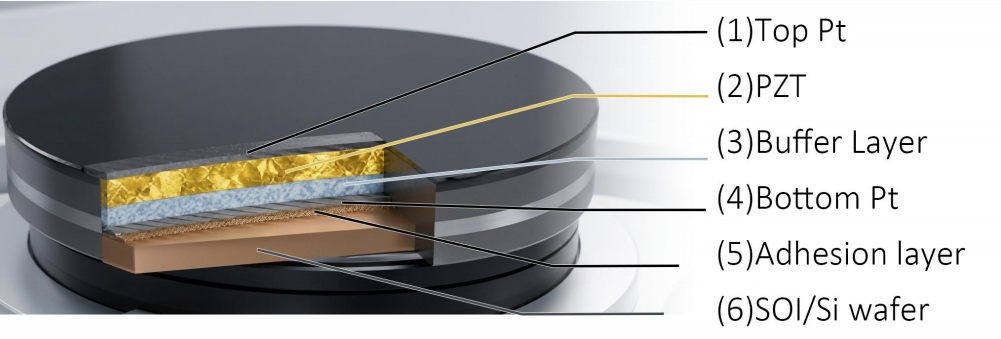

Die Integrität des Mehrschichtstapels ist für die ferroelektrische Leistung von grundlegender Bedeutung. Unsere Wafer nutzen einen präzisionsgefertigten Stapel metallischer Elektroden und keramischer Dünnfilme:

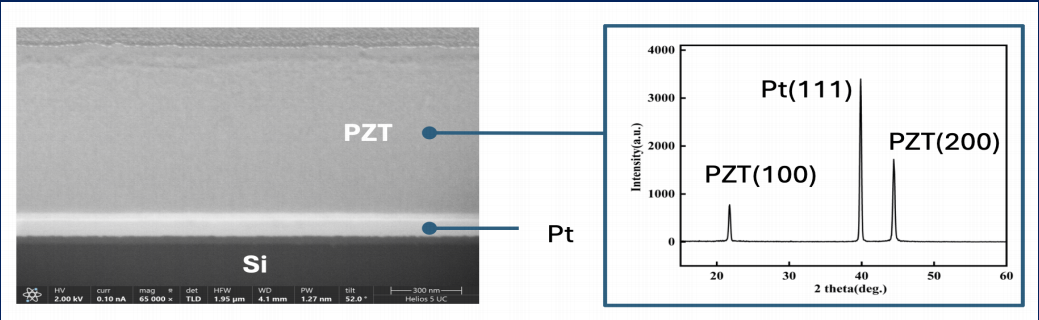

• Der piezoelektrische PZT-Kern:Unser Prozess konzentriert sich auf eine strenge Kontrolle der Kristallorientierung. Laut Muralt (2000) ergibt PZT mit einer (100) oder (001) Vorzugsorientierung eine deutlich höhere longitudinale piezoelektrische Konstante. Die optimierte Abscheidung von Vetek sorgt für eine starke (100)-Ausrichtung und ermöglicht so eine enorme Energieabgabe selbst bei Dicken im Mikrometerbereich.
• Die kritische Pt-Elektrodenschicht:Platin (Pt) dient sowohl als elektrischer Leiter als auch als Wachstumsvorlage für PZT. Pt ist für seine hohe Leitfähigkeit und thermische Stabilität in sauerstoffreichen Umgebungen bekannt und der Goldstandard der Branche für Bodenelektroden (Takahashi et al., 1994). Wir sorgen für eine extrem niedrige Oberflächenrauheit (Ra <= 1,0 nm), um eine ideale Schnittstelle für die PZT-Keimbildung bereitzustellen.
• Integrierte Pufferschichten:Um die Elementardiffusion zwischen dem PZT und dem Siliziumsubstrat zu unterdrücken, integrieren wir ein Präzisionspufferschichtsystem. Diese Schichten fungieren als physikalische Barriere und Spannungspuffer, verhindern die Delaminierung des Films und gewährleisten die mechanische Zuverlässigkeit des gesamten Wafers während des komplexen MEMS-Ätzens.

Zielanwendungen: Wo wird PZT eingesetzt?

Hochleistungs-PZT-Wafer sind für Anwendungen unerlässlich, die eine präzise mechanisch-elektrische Erfassung oder elektrisch-mechanische Betätigung erfordern:

• Unterhaltungselektronik (PMUT):Zu den Zielkunden gehören Smartphone-Modulhersteller und biometrische Sicherheitsfirmen. Anwendungsfall: PZT-Folien erzeugen hochfrequente Ultraschallwellen für die Fingerabdruckerkennung unter dem Display. Im Vergleich zu herkömmlichen Lösungen bieten PZT-basierte PMUTs eine tiefere Penetration und eine höhere Auflösung (Akbari et al., 2016) und ermöglichen so eine sichere biometrische 3D-Authentifizierung.
• Telekommunikation (RF MEMS):Zu den Zielkunden gehören HF-Frontend-Chipdesigner und 5G/6G-Infrastrukturanbieter. Anwendungsfall: Nutzung des hohen elektromechanischen Kopplungskoeffizienten von PZT zur Erstellung abstimmbarer Filter. Dies minimiert den Signalverlust und erweitert die Bandbreite, was für die Bewältigung der Spektrumsüberlastung in 5G-Netzwerken von entscheidender Bedeutung ist.
• Industrieller Druck:Zu den Zielkunden zählen Hersteller industrieller Tintenstrahldrucker und Hersteller flexibler Displays (OLED). Anwendungsfall: PZT-Wafer werden mikrobearbeitet zu ultraschnellen Aktoren. Durch die sofortige Verformung der Tintenkammer erreichen sie eine präzise Flüssigkeitsabgabe im Pikoliterbereich, ein Grundstein für die OLED-Herstellung und den hochauflösenden 3D-Druck.
• Gesundheitspflege:Zu den Zielkunden zählen Start-ups in der Forschung und Entwicklung medizinischer Geräte sowie im Bereich tragbarer Ultraschallgeräte. Anwendungsfall: Ansteuerung intravaskulärer Ultraschallsonden (IVUS) für die interne Bildgebung. Es dient auch als Herzstück hocheffizienter, geräuschloser medizinischer Vernebler für die gezielte Medikamentenverabreichung.
• Automobil:Zu den Zielkunden zählen Anbieter autonomer Fahrlösungen und Entwickler von Smart-Cockpit-HMIs. Anwendungsfall: Erweiterung des Erfassungsbereichs von Automobil-Ultraschallsensoren. Darüber hinaus bietet es haptisches Feedback auf Touchscreens und simuliert das Tastgefühl physischer Tasten.

Warum sollten Sie sich für Vetek Semiconductor entscheiden?

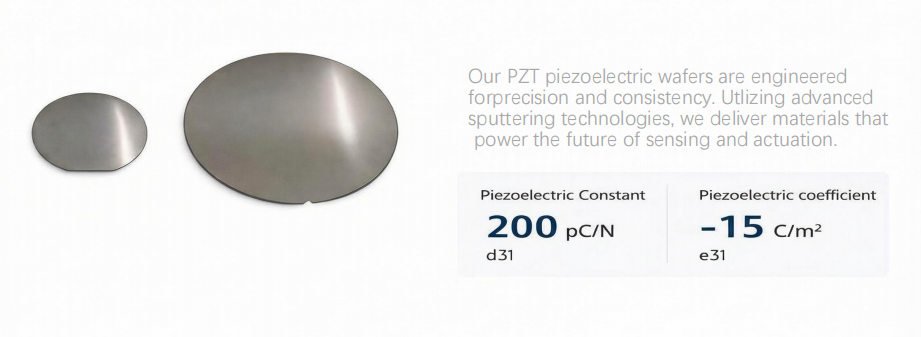

• Überlegene Parameter:Die piezoelektrische Konstante d31 erreicht typischerweise 200 pC/N, wobei der e31-Koeffizient stabil bei -15 C/m2 liegt.
• Vielseitige Untergründe:Erhältlich in den Formaten 6 Zoll und 8 Zoll, einschließlich hochohmiger SOI-Substrate (> 5000 Ohm/cm).
• Maßgeschneiderte Anpassung:Wir unterstützen vom Kunden bereitgestellte Wafer (Gießereiservice) und können das Dickenverhältnis von PZT- und Pt-Schichten an Ihre spezifischen Resonanzfrequenzanforderungen anpassen.

Autor:Sera Lee

Akademische Referenzen:

[1] Muralt, P. (2000). „PZT-Dünnfilme für Mikrosensoren und Aktoren: Probleme und Fortschritte.“Zeitschrift für Mikromechanik und Mikrotechnik.

[2] Trolier-McKinstry, S., et al. (2018). „Piezoelektrische Dünnschichten für MEMS.“Jahresrückblick auf die Materialforschung.

[3] Akbari, M., et al. (2016). „Piezoelektrische mikrobearbeitete Ultraschallwandler (pMUTs) für die medizinische Bildgebung.“In piezoelektrischen MEMS-Resonatoren.
