Was sind die vielfältigen Anwendungen von Quarz in der Halbleiterfertigung?

Hochreine Quarzmaterialien spielen in der Halbleiterindustrie eine entscheidende Rolle. Ihre hervorragende Hochtemperaturbeständigkeit, Korrosionsbeständigkeit, thermische Stabilität und Lichtdurchlässigkeit machen sie zu kritischen Verbrauchsmaterialien.Quarzproduktewerden für Komponenten sowohl in Hochtemperatur- als auch in Niedertemperaturzonen der Waferproduktion eingesetzt und gewährleisten die Stabilität und Sauberkeit des Herstellungsprozesses. Während sich die Halbleiterindustrie weiterentwickelt, wächst die Nachfrage nach hochreinem Quarz weiter und treibt Fortschritte in Produktion und Technologie voran. Dieser Artikel bietet einen detaillierten Einblick in die Kernanwendungen und Markttrends von Quarz in der Halbleiterfertigung.

Eigenschaften von Quarz

• Quarz (Siliziumdioxid, SiO₂) ist aufgrund seiner nahezu perfekten physikalischen und chemischen Eigenschaften im Halbleiterbereich unersetzlich8:
• Extreme Reinheit: Quarz in Halbleiterqualität erfordert typischerweise eine Reinheit von 99,99 % (4 N) oder höher, manchmal sogar 5 N. Dadurch wird sichergestellt, dass Metallionen (wie Natrium, Kalium und Eisen) während der Hochtemperaturverarbeitung nicht wandern und die Siliziumwafer verunreinigen.
• Thermische Stabilität: Mit einem Erweichungspunkt von etwa 1730 °C kann Quarz über lange Zeiträume in Hochtemperaturumgebungen zwischen 1100 °C und 1250 °C stabil funktionieren. Dadurch eignet es sich hervorragend für Diffusions- und Oxidationsprozesse.
• Chemische Inertheit: Quarz reagiert nahezu nicht mit Säuren außer Flusssäure und heißer Phosphorsäure. Es dient als idealer Träger für Nassreinigungs- und Ätzprozesse.
• Geringe thermische Ausdehnung: Diese Eigenschaft stellt sicher, dass Quarzkomponenten bei extremen thermischen Zyklen nicht leicht reißen und sorgt so für die Dimensionsstabilität für eine präzise Fertigung.

2. Hauptanwendungen von Quarzkomponenten in der Halbleiterfertigung

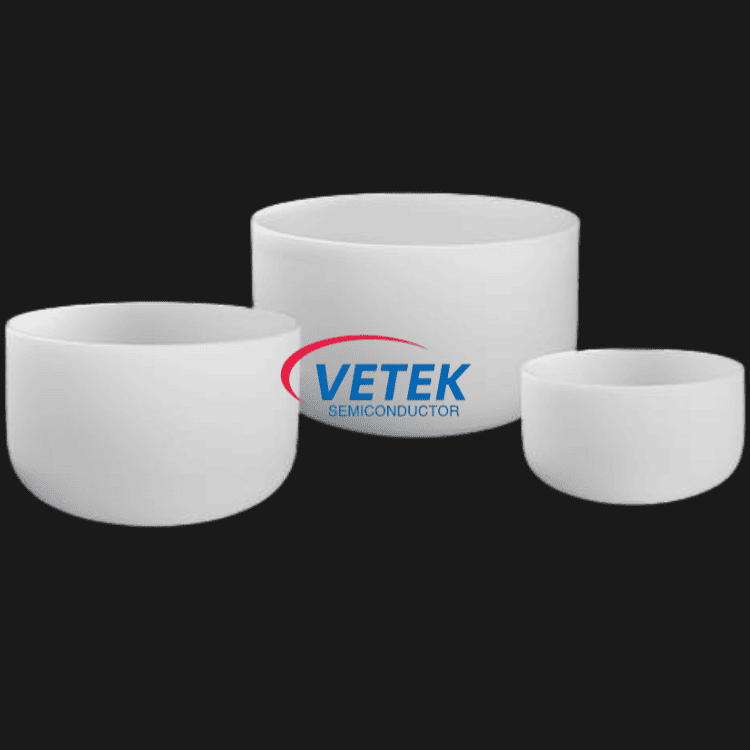

A. Kristallwachstum: Quarztiegel

Im ersten Schritt der Waferherstellung – der Czochralski (CZ)-Methode – muss Polysilizium in einem Quarztiegel geschmolzen werden.

Kernfunktion: Der Quarztiegel kommt direkt mit dem geschmolzenen Silizium in Kontakt. Hochwertige Tiegel reduzieren die übermäßige Sauerstofffreisetzung und stellen so sicher, dass der Verunreinigungsgrad im monokristallinen Siliziumblock auf ein Minimum beschränkt bleibt.

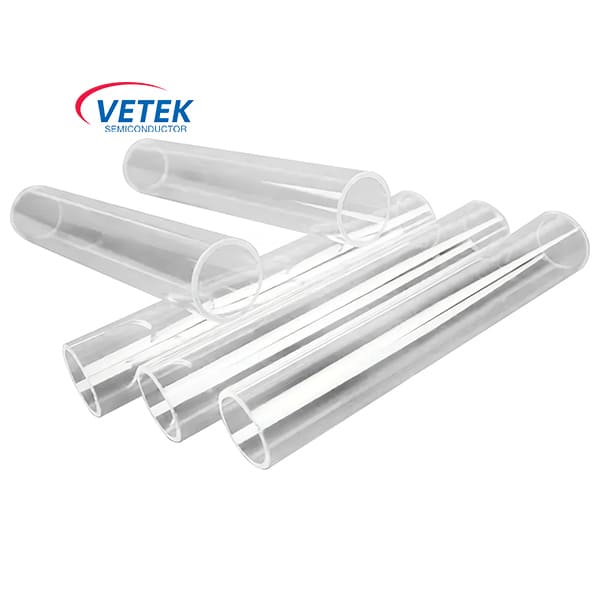

B. Thermische Prozesse: Quarzschiffchen und Ofenrohre

Bei Diffusions-, Oxidations- und Glühprozessen werden Wafer stapelweise in Quarzträger gelegt, um in den Diffusionsofen zu gelangen.

Kernfunktion: Das Quarz-Wafer-Boot ist für den präzisen Transport der Wafer verantwortlich, während das Quarz-Ofenrohr für eine saubere, kontrollierte Hochtemperatur-Reaktionsumgebung sorgt.

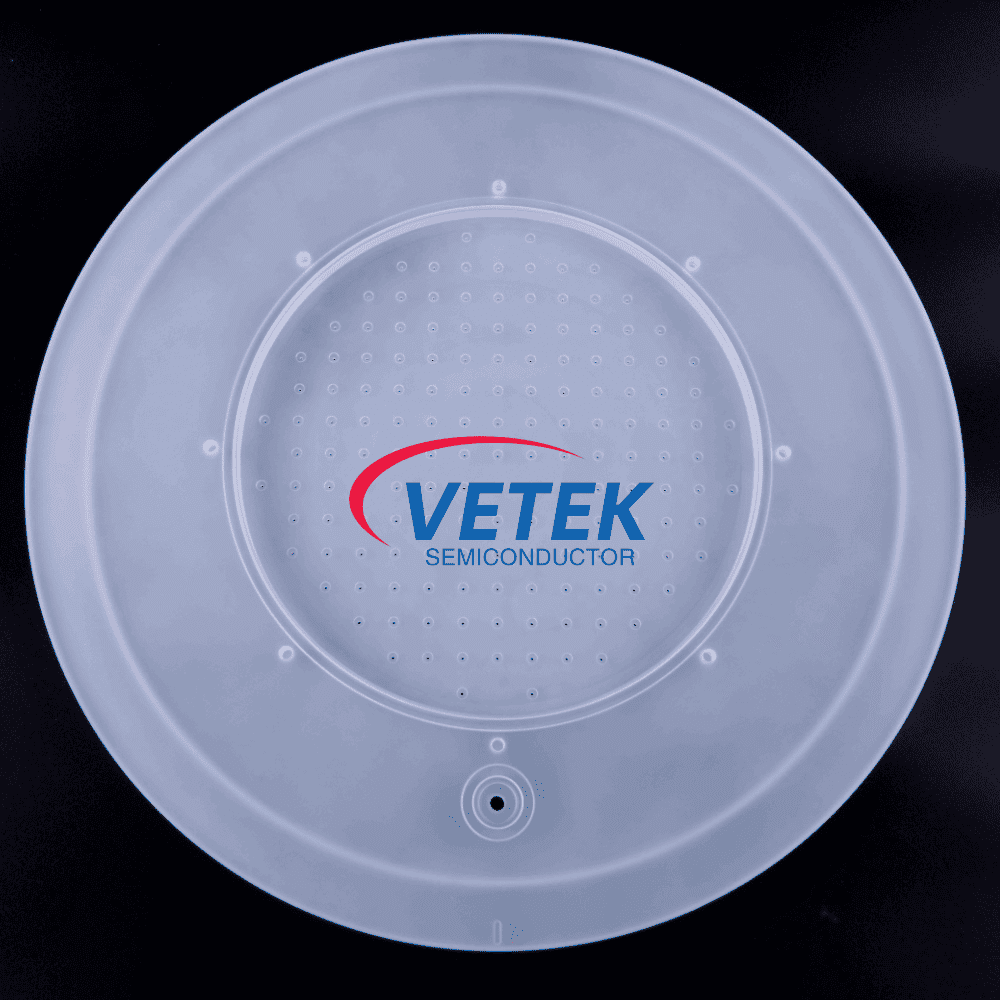

C. Dünnschichtabscheidung: Quarz-Duschköpfe und Kammerteile

Bei CVD- (Chemical Vapour Deposition) und ALD- (Atomic Layer Deposition) Prozessen werden Quarzteile zur Führung und Verteilung von Reaktionsgasen eingesetzt.

Kernfunktion: Der Quarzduschkopf sorgt dafür, dass das Gas gleichmäßig auf die Waferoberfläche gesprüht wird, was für die Verbesserung der Gleichmäßigkeit von dünnen Filmen im Nanometerbereich von entscheidender Bedeutung ist.

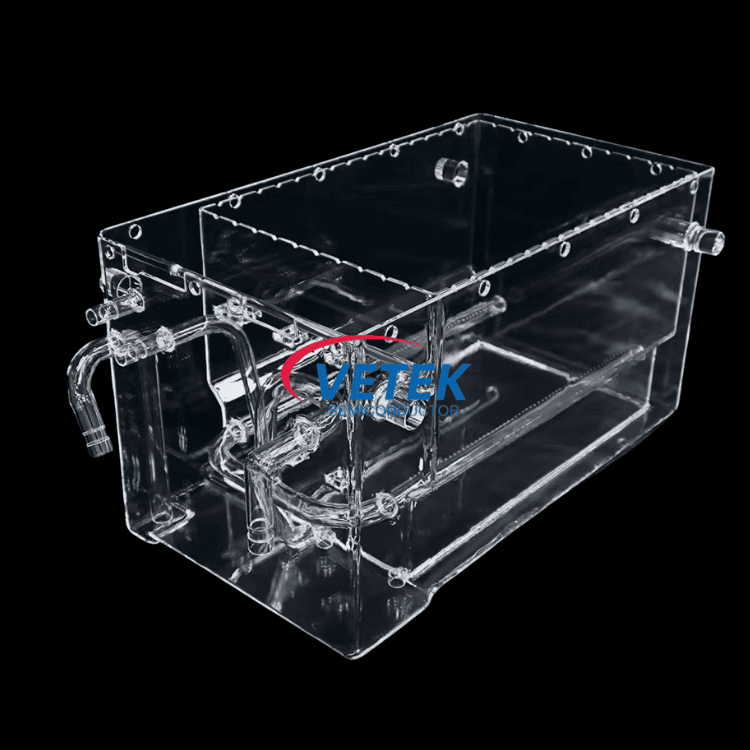

D. Nassreinigung: Quarzbäder

Während der Reinigungsphasen vor und nach der Photolithographie müssen Wafer in verschiedene chemische Reagenzien eingetaucht werden.

Kernfunktion: Quarzbäder sind beständig gegen Korrosion durch starke Säuren und erzeugen keine Partikelverunreinigungen, was sie zu einem Standard in RCA-Reinigungsprozessen macht.

3. Marktanalyse von Halbleiter-Quarzkomponenten

Den neuesten Branchendaten zufolge verzeichnet der globale Halbleiterquarzmarkt ein rasantes Wachstum:

4. Branchentrends

Halbleiterprozessiterationen stellen hohe Anforderungen an die Materialreinheit. Angetrieben durch 7-nm- und fortschrittlichere Prozesse ersetzt synthetisches Quarzglas aufgrund seiner extrem geringen Metallverunreinigungen und seiner hervorragenden Plasmabeständigkeit schnell den herkömmlichen natürlichen Quarz in Ätz- und Lithographieprozessen. Gleichzeitig vollzieht sich in der Branche der Übergang zur integrierten Präzisionsbearbeitung. Hersteller mit hochpräzisen CNC-Fähigkeiten und der Integration hochreiner Rohstoffe werden im künftigen Wettbewerb die Nase vorn haben.

Darüber hinaus werden umweltfreundliche Initiativen und Recycling für Fabriken zu wichtigen Möglichkeiten, um Kosten zu senken und die Effizienz zu steigern. Da ESG-Standards in der Halbleiterlieferkette an Bedeutung gewinnen, wird die präzise Aufarbeitung und das Recycling hochwertiger Quarzkomponenten zu einem Mainstream-Geschäftsmodell. Dies hilft Unternehmen, ihre Produktionskosten zu senken und ist eine notwendige Entscheidung, um die globalen Ziele der CO2-Neutralität zu erreichen. In diesem Prozess werden sich Quarzunternehmen mit fortschrittlichen Reinigungstechnologien und Flammenreparaturfähigkeiten erhebliche Marktchancen eröffnen.

Als führender Anbieter von Halbleitermaterialien bietet VeTek Semiconductor eine umfassende Palette an Lösungen von Quarztiegeln bis hin zu Präzisionsquarzbooten. Unsere Produkte werden häufig von großen globalen OEMs und Waferfabriken eingesetzt, um Kunden dabei zu helfen, die Prozessstabilität und Ausbeute durch hochwertige Materialien und Handwerkskunst zu verbessern.
