SiC- vs. TaC-Beschichtung: Die ultimative Abschirmung für Graphit-Suszeptoren in der Hochtemperatur-Halbleiterverarbeitung

In der Welt der Wide-Bandgap-Halbleiter (WBG) ist der fortschrittliche Herstellungsprozess die „Seele“, der Graphit-Suszeptor das „Rückgrat“ und seine Oberflächenbeschichtung die entscheidende „Haut“. Diese Beschichtung, die typischerweise nur Dutzende Mikrometer dick ist, bestimmt die Lebensdauer teurer Graphit-Verbrauchsmaterialien in rauen thermochemischen Umgebungen. Noch wichtiger ist, dass es sich direkt auf die Reinheit und Ausbeute des epitaktischen Wachstums auswirkt.

Derzeit dominieren zwei gängige CVD-Beschichtungslösungen (Chemical Vapour Deposition) die Branche:Beschichtung aus Siliziumkarbid (SiC).UndTantalcarbid (TaC)-Beschichtung. Während beide wesentliche Rollen erfüllen, führen ihre physischen Grenzen zu einer deutlichen Divergenz angesichts der immer strengeren Anforderungen der Fertigung der nächsten Generation.


1. CVD-SiC-Beschichtung: Der Industriestandard für ausgereifte Knoten

Als globaler Maßstab für die Halbleiterverarbeitung ist die CVD-SiC-Beschichtung die „Go-to“-Lösung für GaN-MOCVD-Suszeptoren und Standard-SiC-Epitaxieausrüstung (Epi). Zu seinen Hauptvorteilen gehören:

Überragende hermetische Abdichtung: Die hochdichte SiC-Beschichtung dichtet die Mikroporen der Graphitoberfläche effektiv ab und schafft so eine robuste physikalische Barriere, die verhindert, dass Kohlenstoffstaub und Substratverunreinigungen bei hohen Temperaturen ausgasen.

Wärmefeldstabilität: Mit einem Wärmeausdehnungskoeffizienten (CTE), der eng an Graphitsubstrate angepasst ist, bleiben SiC-Beschichtungen innerhalb des standardmäßigen epitaktischen Temperaturfensters von 1000 °C bis 1600 °C stabil und rissfrei.

Kosteneffizienz: Für den Großteil der gängigen Stromgeräteproduktion bleibt die SiC-Beschichtung der „Sweet Spot“, bei dem Leistung auf Kosteneffizienz trifft.


2. CVD-TaC-Beschichtung: Die Grenzen des Hochtemperaturwachstums verschieben

Mit der Verlagerung der Branche hin zu 8-Zoll-SiC-Wafern erfordert das PVT-Kristallwachstum (Physical Vapour Transport) noch extremere Umgebungen. Wenn die Temperaturen die kritische Schwelle von 2000 °C überschreiten, stoßen herkömmliche Beschichtungen an ihre Leistungsgrenze. Hier wird die CVD-TaC-Beschichtung bahnbrechend:

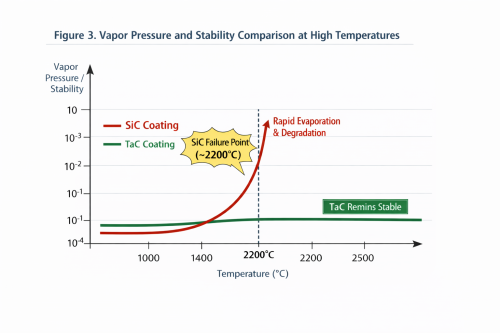

Unübertroffene thermodynamische Stabilität: Tantalcarbid (TaC) weist einen atemberaubenden Schmelzpunkt von 3880 °C auf. Laut einer Studie im Journal of Crystal Growth unterliegen SiC-Beschichtungen oberhalb von 2200 °C einer „inkongruenten Verdampfung“, wobei Silizium schneller sublimiert als Kohlenstoff, was zu strukturellem Abbau und Partikelverunreinigung führt. Im Gegensatz dazu beträgt der Dampfdruck von TaC 3 bis 4Größenordnungen niedriger als SiC, wodurch ein makelloses Wärmefeld für das Kristallwachstum erhalten bleibt.

Überlegene chemische Inertheit: In reduzierenden Atmosphären mit H₂ (Wasserstoff) und NH₃ (Ammoniak) weist TaC eine außergewöhnliche chemische Beständigkeit auf. Materialwissenschaftliche Experimente zeigen, dass die Massenverlustrate von TaC in Hochtemperatur-Wasserstoff deutlich geringer ist als die von SiC, was für die Reduzierung von Fadenversetzungen und die Verbesserung der Grenzflächenqualität in Epitaxieschichten von entscheidender Bedeutung ist.


3. Schlüsselvergleich: So wählen Sie basierend auf Ihrem Prozessfenster aus

Bei der Wahl zwischen diesen beiden geht es nicht um einen einfachen Austausch, sondern um die präzise Ausrichtung auf Ihr „Prozessfenster“.

Leistungsmetrik
CVD-SiC-Beschichtung
CVD-TaC-Beschichtung
Technische Bedeutung
Schmelzpunkt
~2730°C (Sublimation)
3880°C
Strukturelle Integrität bei extremer Hitze
Maximale empfohlene Temperatur
2000°C - 2100°C
2400°C+
Ermöglicht großflächiges Kristallwachstum
Chemische Stabilität
Gut (anfällig für H₂ bei großer Hitze)
Ausgezeichnet (Inert)
Bestimmt die Reinheit der Prozessumgebung
Dampfdruck (2200°C)
Hoch (Risiko von Siliziumverlust)
Extrem niedrig
Kontrolliert „Kohlenstoffeinschluss“-Defekte
Kernanwendungen
GaN/SiC-Epitaxie, LED-Suszeptoren
SiC-PVT-Wachstum, Hochspannungs-Epi
Ausrichtung der Wertschöpfungskette

4. Fazit: Die zugrunde liegende Logik von Ertragsdurchbrüchen


Die Ertragsoptimierung ist kein einzelner Sprung, sondern das Ergebnis einer präzisen Materialabstimmung. Wenn Sie mit „Kohlenstoffeinschlüssen“ beim Wachstum von SiC-Kristallen zu kämpfen haben oder Ihre Kosten für Verbrauchsmaterialien (CoC) senken möchten, indem Sie die Lebensdauer der Teile in korrosiven Umgebungen verlängern, ist ein Upgrade von SiC auf TaC oft der Schlüssel zur Überwindung der Sackgasse.

Als engagierter Entwickler fortschrittlicher Halbleiterbeschichtungsmaterialien beherrscht VeTek Semiconductor sowohl die CVD-SiC- als auch die TaC-Technologiepfade. Unsere Erfahrung zeigt, dass es kein „bestes“ Material gibt, sondern nur die stabilste Lösung für ein bestimmtes Temperatur- und Druckregime. Durch die präzise Steuerung der Abscheidungsgleichmäßigkeit ermöglichen wir unseren Kunden, im Zeitalter der 8-Zoll-Erweiterung die Grenzen der Waferausbeute zu erweitern.


Autor:Sera Lee


Referenzen:

[1] „Dampfdruck und Verdampfung von SiC und TaC in Hochtemperaturumgebungen“, Journal of Crystal Growth.

[2] „Chemische Stabilität feuerfester Metallkarbide in reduzierenden Atmosphären“, Materialchemie und Physik.

[3] „Defect Control in Large-Size SiC Single Crystal Growth Using TaC-coated Components“, Materials Science Forum.
