F1: Warum verlassen sich MicroLEDs zunehmend auf SiC-Substrate?
Es geht vor allem um den Kampf gegen Hitze und strukturelle Mängel. Während früher Saphir die erste Wahl war, setzt sich Siliziumkarbid (SiC) durch, da seine Wärmeleitfähigkeit einfach auf einem anderen Niveau liegt. Dies ist wichtig, da Sie sich bei Hochleistungs-MicroLED-Anwendungen einen durch Überhitzung verursachten „Effizienzabfall“ nicht leisten können. Aber es geht um mehr, als nur cool zu bleiben. Die Gitteranpassung zwischen SiC und den LED-Schichten ist unglaublich eng – weitaus besser als bei Silizium. Diese Präzision reduziert Fehler von Anfang an und macht SiC-Substrate zur logischen, wenn auch hochwertigeren Grundlage für tatsächlich langlebige Displays.

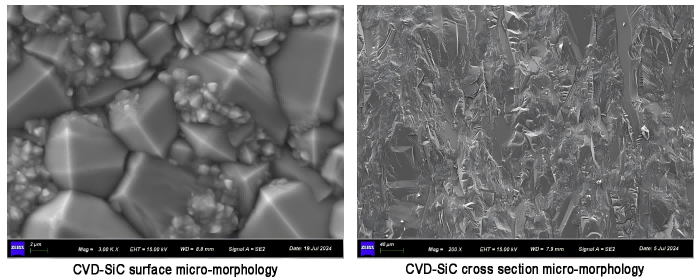

F2: CVD-SiC vs. gesintertes SiC: Welches gewinnt tatsächlich bei der MicroLED-Produktion?
Während beide ihre Berechtigung haben, ist CVD (Chemical Vapour Deposition) SiC hier der Goldstandard. Warum? Weil es nahezu porenfrei und unglaublich rein ist. Gesintertes SiC ist zwar zäh, aber diese winzigen mikroskopisch kleinen Poren können bei empfindlichen Halbleiterprozessen verheerende Folgen haben. Wenn Sie ein MOCVD-Wachstum mit hoher Ausbeute anstreben, ist die ultraglatte, hochreine Oberfläche von CVD-SiC nicht verhandelbar.
F3: Was macht TaC-Beschichtungen im MOCVD-Prozess so wichtig?
Stellen Sie sich Tantalcarbid (TaC) als High-Tech-Schutzschild vor. MOCVD-Umgebungen sind brutal – extreme Hitze und aggressive Chemikalien sind die Norm. Eine TaC-Beschichtung bildet eine robuste Barriere, die verhindert, dass Geräte korrodieren oder Partikel abgeben. Es geht nicht nur darum, die Lebensdauer der Hardware zu verlängern; Es geht darum, die Wachstumsumgebung makellos zu halten, damit die LEDs selbst einwandfrei sind.
F4: Welche spezifischen SiC-Komponenten sind für MicroLED-Geräte entscheidend?
Die Schwerlastträger sind die Suszeptoren, Ringe und Waferträger (oder Scheiben). Diese Komponenten befinden sich während des epitaktischen Wachstums direkt in der Schusslinie. Durch die Behandlung dieser Teile mit CVD-SiC oder TaC gewährleisten Sie eine gleichmäßige Wärmeverteilung und chemische Beständigkeit. Wenn diese Teile ausfallen oder schwanken, sinkt der Ertrag Ihres Geräts.
5. Was sind die Ursachen für niedrige MicroLED-Ertragsraten? Wie wirken sich Materialien auf die Ertragsraten aus?
Ehrlich gesagt ist eine geringe Ausbeute der „Elefant im Raum“ für die MicroLED-Skalierung. Die meisten dieser Produktionsausfälle sind auf zwei Ursachen zurückzuführen: massive thermische Belastung und störende Streupartikel, die während des Wachstums einschleichen. Hier wird die Wahl der Materialien zum Game-Changer. Durch die Umstellung auf hochwertige SiC-Substrate und den Einsatz von TaC-beschichteten Komponenten bauen Sie im Grunde eine Festung gegen Defekte auf. Diese Materialien schaffen eine felsenfeste, vorhersehbare Umgebung, die verhindert, dass die Wafer unter Druck reißen oder sich verziehen. Zusamenfassend? Bessere Materialien bedeuten weniger „Blindgänger“ und einen viel reibungsloseren Weg zur Massenproduktion.
F6: Können wir die Partikelkontamination bei MOCVD wirklich beseitigen?
„Eliminieren“ ist ein starkes Wort, aber man kann es durchaus herunterspielen. Standardkomponenten verschlechtern sich häufig und „werfen“ im Laufe der Zeit Partikel ab. Beschichtungen wie TaC oder CVD SiC erzeugen eine chemisch inerte, glasglatte Oberfläche, die nicht abblättert. Genau diese Sauberkeit unterscheidet eine leistungsstarke MicroLED von einer defekten.
F7: SiC vs. Saphir vs. Silizium: Eine kurze Übersicht.
SiC:Die Premium-Wahl. Es verträgt Hitze wie ein Profi und passt perfekt zum Gitter, obwohl es einen höheren Preis hat.
Saphir:Der budgetfreundliche Veteran. Es ist weit verbreitet, hat jedoch Probleme mit der Wärmeableitung und höheren Fehlerraten.
Silizium:Ideal für die Integration in vorhandene Elektronik, aber die thermische Nichtübereinstimmung führt oft zu rissigen Schichten oder schlechter Leistung.
F8: Wie passen MicroLEDs in die Zukunft der Halbleiter der dritten Generation?
MicroLEDs sind die „Killer-App“ für Materialien der dritten Generation wie GaN und SiC. Wir blicken in eine Zukunft, die von wahnsinniger Helligkeit und extrem niedrigem Stromverbrauch geprägt ist. Ob es sich um die nächste Generation von AR/VR-Brillen oder um kontrastreiche Automobildisplays handelt, die Synergie zwischen SiC-Substraten und Schutzbeschichtungen wird das Rückgrat der Zuverlässigkeit der Branche sein.
