Was ist das Kernmaterial für SIC -Wachstum?

Bei der Herstellung hochwertiger und hochrangiger Silizium-Carbid-Substrate erfordert der Kern eine präzise Kontrolle der Produktionstemperatur durch gute thermische Feldmaterialien. Derzeit sind die thermischen Feldsteuer-Kits hauptsächlich verwendete Strukturkomponenten mit hoher Purity-Graphit, deren Funktionen geschmolzenes Kohlenstoffpulver und Siliziumpulver erhitzen und Wärme aufrechterhalten. Graphitmaterialien haben die Eigenschaften einer hohen spezifischen Festigkeit und des spezifischen Moduls, einer guten thermischen Schockwiderstand und der Korrosionsbeständigkeit usw. Sie weisen jedoch Nachteile wie eine einfache Oxidation in sauerstoffreichen Umgebungen mit hohem Temperatur, schlechte Ammoniakresistenz und schlechte Kratzwiderstand auf. Bei dem Wachstum von Einzelkristallen von Siliziumcarbid und der Herstellung von Silizium -Carbid -Epitaxialwafern ist es schwierig, die zunehmend strengen Verwendungsanforderungen für Graphitmaterialien zu erfüllen, die ihre Entwicklung und praktische Anwendung ernsthaft einschränken. Daher hohe Temperaturbeschichtungen wie z.Tantal Carbidbegann sich zu erheben.

TAC-Keramik haben einen Schmelzpunkt von bis zu 3880 ℃, mit hoher Härte (MOHS-Härte 9-10), einer relativ großen thermischen Leitfähigkeit (22W · k-1), einer beträchtlichen Biegefestigkeit (340-400 MPA) und einem relativ kleinen Koeffizieren der thanmalen Ausdehnung (6,6 × 10-6k-1). Sie weisen auch eine hervorragende thermische chemische Stabilität und hervorragende physikalische Eigenschaften auf. TAC -Beschichtungen haben eine ausgezeichnete chemische und mechanische Kompatibilität mit Graphit- und C/C -Verbundwerkstoffen. Daher werden sie unter anderem im thermischen Schutz des Luft- und Raumfahrtschutzes, des Einkristallwachstums, der Energieelektronik und der medizinischen Geräte verwendet.

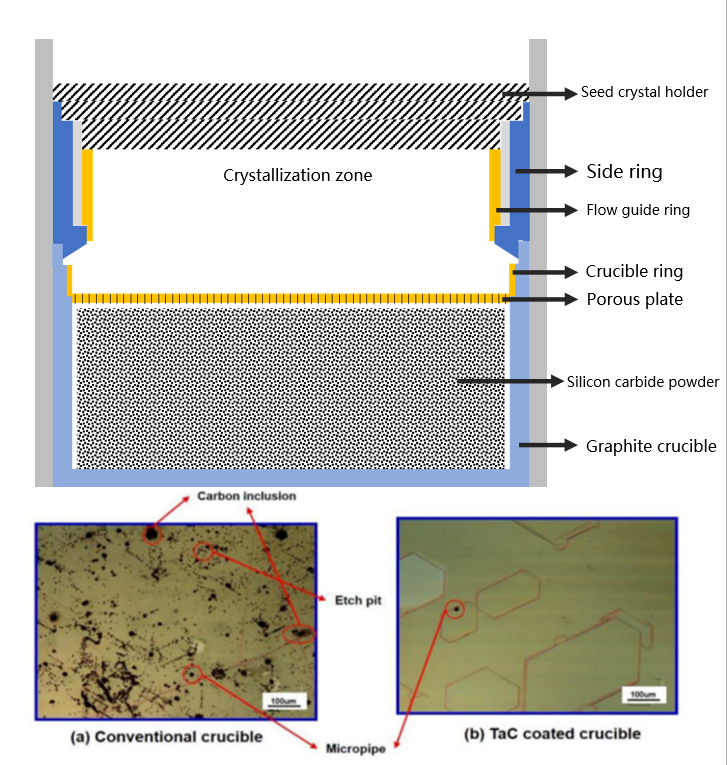

TAC -beschichtetes Graphit hat eine bessere chemische Korrosionsbeständigkeit als nackte Graphit oderSic beschichtetGraphit. Es kann bei einer hohen Temperatur von 2600 ° C stabil verwendet werden und reagiert nicht mit vielen Metallelementen. Es ist die bester Beschichtung in den Szenarien des Einzelkristallwachstums und des Waferisers von Halbleitern der dritten Generation und kann die Kontrolle der Temperatur und Verunreinigungen im Prozess erheblich verbessern. Bereiten Sie hochwertige Silizium-Carbid-Wafer und verwandte epitaxiale Wafer vor. Es eignet sich besonders zum Anbau von GaN- oder ALN -Einzelkristallen auf MOCVD -Geräten und SIC -Einzelkristallen auf PVT -Geräten, und die Qualität der erwachsenen Einzelkristalle wurde erheblich verbessert.
