Was ist ein Halbmond in einer LPE-Reaktionskammer?

In Siliziumkarbid (SiC)-Epitaxiesystemen sind viele wichtige Reaktorkomponenten außerhalb der Halbleiterfertigungsindustrie noch unbekannt. Eine dieser Komponenten ist der „Halbmond“, ein Strukturteil auf Graphitbasis, das häufig in LPE-Reaktionskammern verwendet wird.

Obwohl der Halfmoon selbst kein Waferträger ist, spielt er eine wichtige Rolle bei der Aufrechterhaltung der Reaktorstabilität während epitaktischer Hochtemperaturwachstumsprozesse. Da sich die Herstellung von SiC-Halbleitern hin zu größeren Wafern und einer strengeren Prozesskontrolle bewegt, werden Design und Materialleistung interner Reaktorkomponenten immer wichtiger.

Die LPE-Reaktionskammer verstehen

LPE (Liquid Phase Epitaxy) ist eine Kristallwachstumstechnik, die in der Halbleiterfertigung eingesetzt wird. In SiC-Epitaxiesystemen arbeitet die Reaktionskammer unter äußerst anspruchsvollen Bedingungen, darunter:

• Hohe Temperaturen
• Reaktive Prozessgase
• Lange thermische Zyklen
• Strenge Kontaminationskontrolle
• Anforderungen an einen stabilen Gasfluss

Moderne SiC-Epitaxiesysteme wie LPE-Reaktoren sind stark auf stabile thermische Feldstrukturen und Gasflussmanagement innerhalb der Reaktionskammer angewiesen. Selbst kleine Schwankungen in der Temperaturverteilung oder der Gleichmäßigkeit des Gasflusses können sich direkt auf die Qualität der Epitaxieschicht und die Waferkonsistenz auswirken.

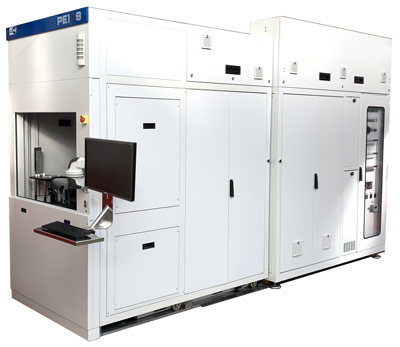

Der LPE PE1O6 SiC-Epitaxiereaktor, ein horizontales Heißwandsystem, das für das fortgeschrittene SiC-Wafer-Wachstum verwendet wird.

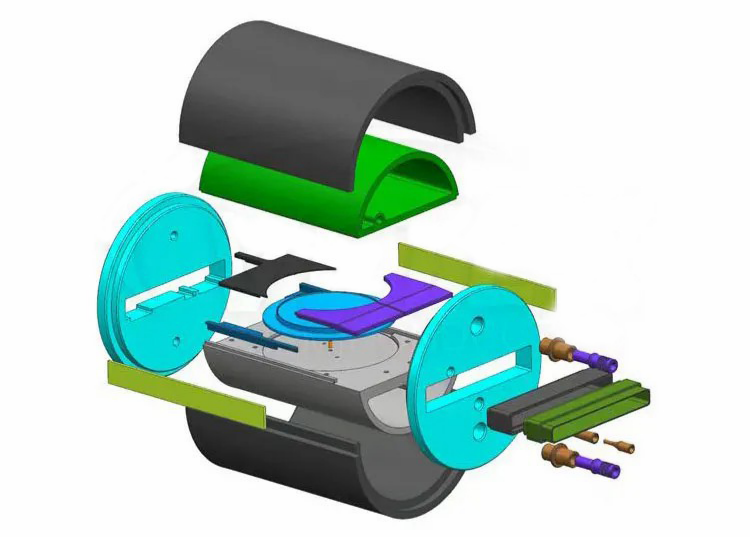

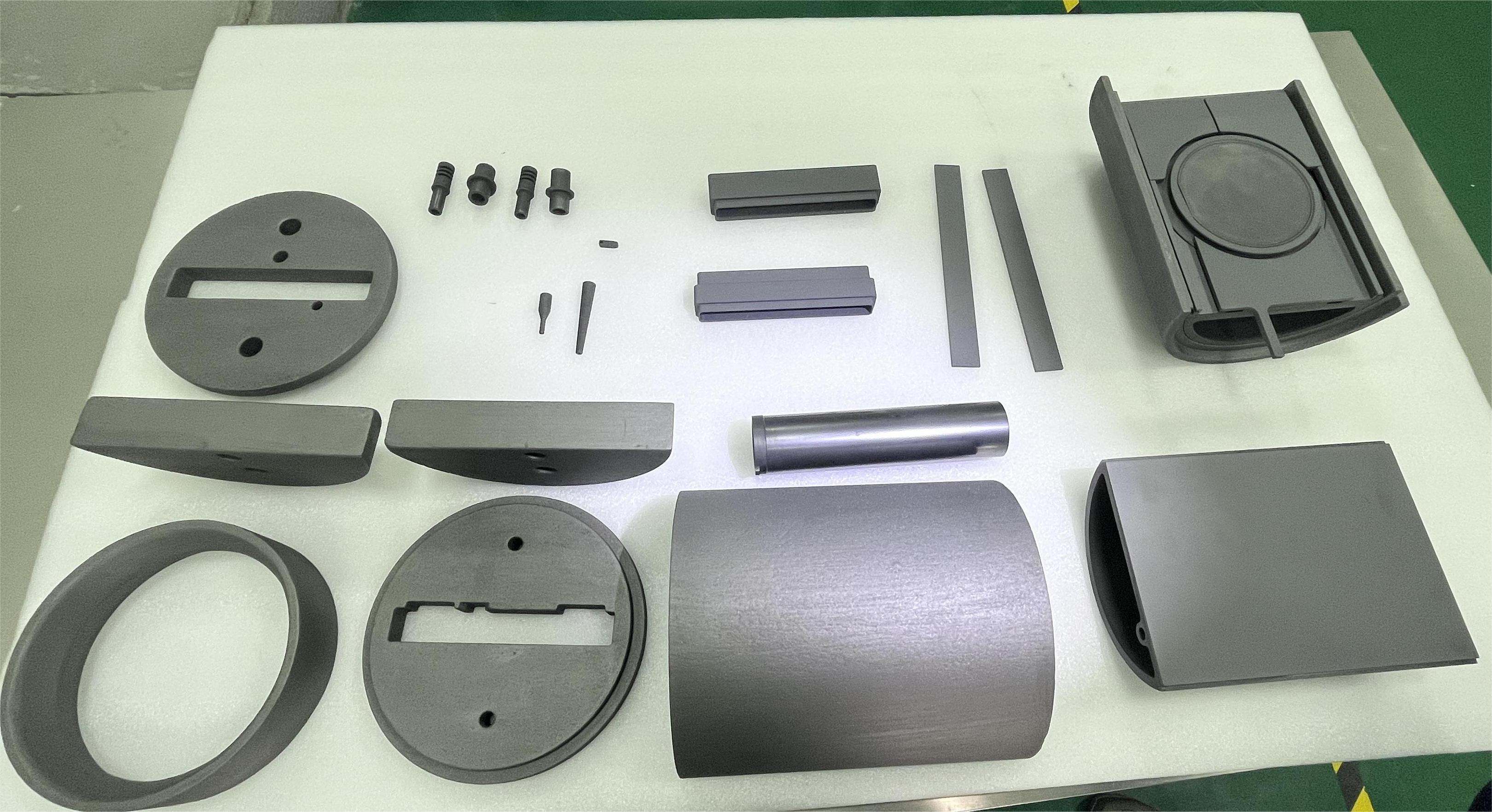

In der Kammer arbeiten mehrere Komponenten auf Graphitbasis zusammen, um eine kontrollierte thermische und chemische Umgebung für das epitaktische Wachstum zu schaffen. Der Halbmond ist eine dieser tragenden Strukturkomponenten.

Warum heißt es „Halbmond“?

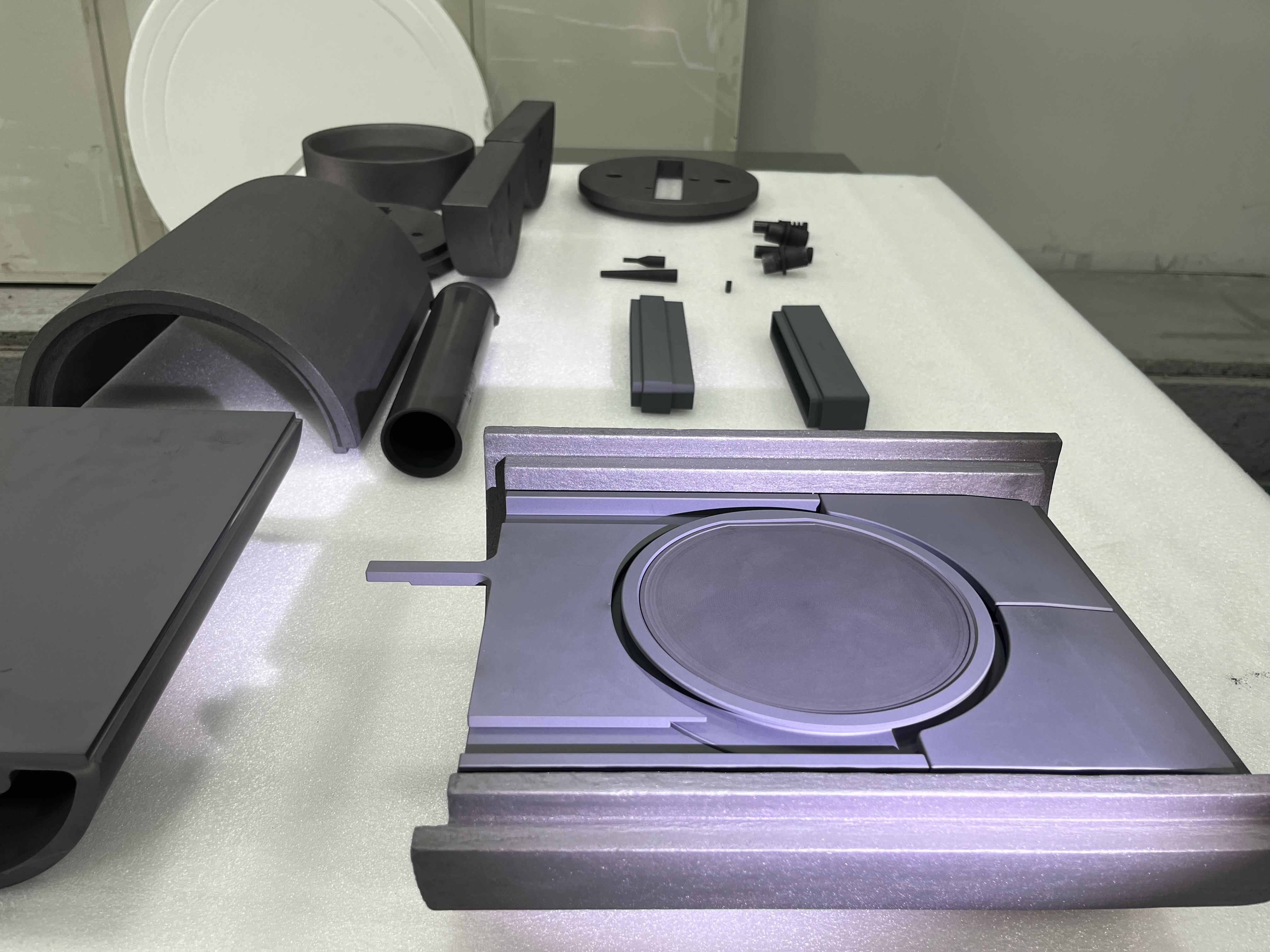

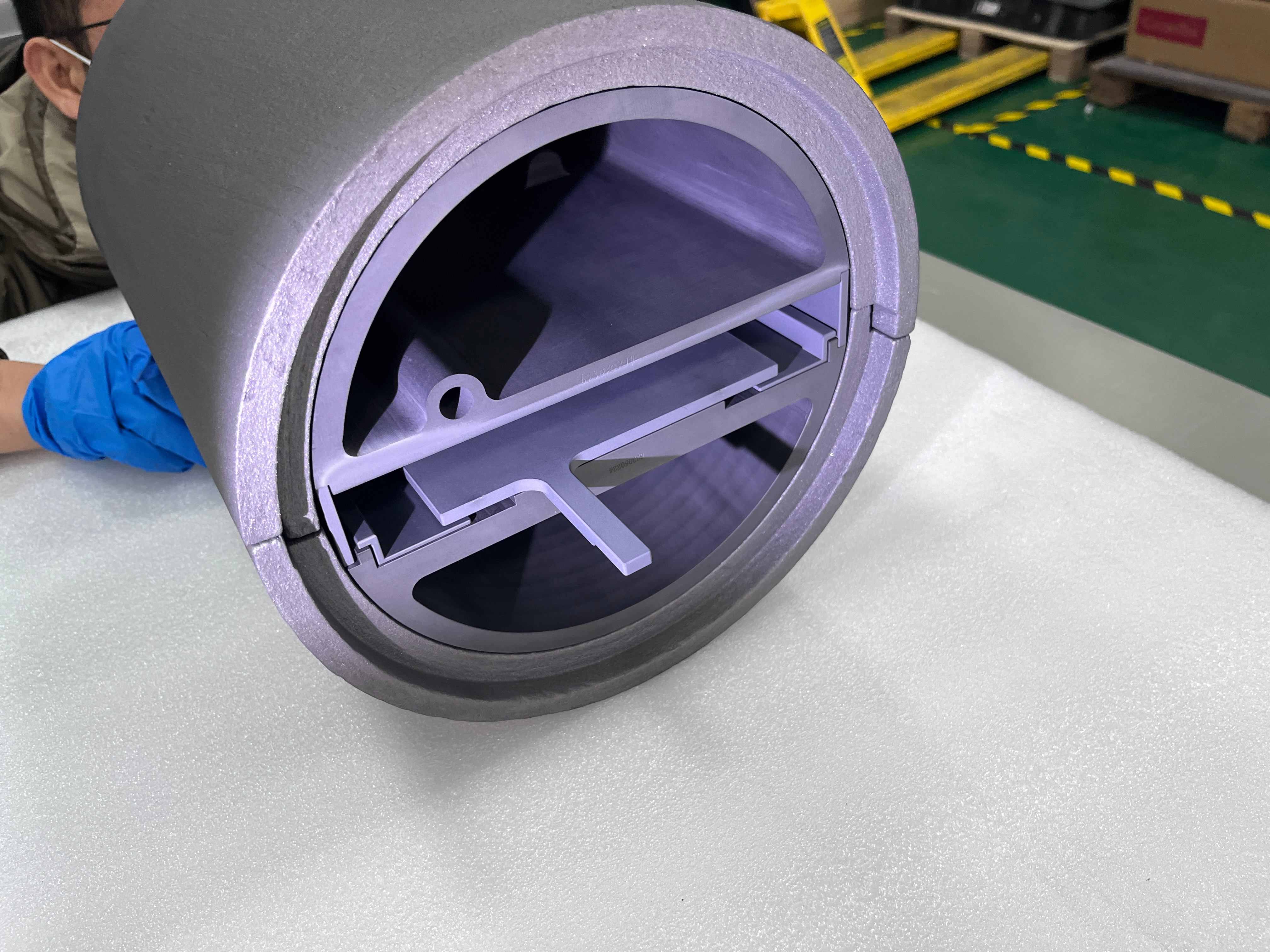

Seinen Namen verdankt das Teil vor allem seiner Form. In vielen LPE-Reaktoren ähnelt die Komponente einer Halbkreis- oder Halbmondstruktur, wenn sie um den Bereich der heißen Zone herum installiert wird.

Verschiedene Gerätehersteller verwenden leicht unterschiedliche Designs. Einige Halfmoon-Teile sind dicker, einige verfügen über zusätzliche Stützstrukturen und einige sind direkt mit rotierenden Baugruppen innerhalb der Kammer verbunden.

In tatsächlichen Reaktorsystemen wird die Geometrie normalerweise zusammen mit dem thermischen Feld und der Kammeranordnung optimiert, anstatt einem universellen Standard zu folgen.

Funktionen der Halfmoon-Komponente

Obwohl sich die Reaktordesigns unterscheiden, tragen Halfmoon-Komponenten im Allgemeinen zu mehreren wichtigen Funktionen bei.

1. Unterstützende Reaktorstrukturen

In einem Epitaxiereaktor dehnen sich viele Graphitteile während der Aufheizzyklen immer wieder aus und schrumpfen. Aus diesem Grund ist die mechanische Stabilität interner Stützkomponenten bei langen Produktionsläufen wichtig.

Bei einigen Reaktorkonstruktionen trägt der Halbmond dazu bei, die relative Position benachbarter Kammerstrukturen unter Hochtemperatur-Betriebsbedingungen aufrechtzuerhalten. Selbst geringfügige Verformungen können die Ausrichtung der Kammer oder die Wiederholbarkeit des Prozesses beeinträchtigen.

2. Unterstützung der Gasflussstabilität

Das Verhalten der Gasströmung innerhalb eines SiC-Reaktors ist komplizierter, als es von außen erscheint. Bei hohen Temperaturen können bereits relativ kleine strukturelle Veränderungen innerhalb der Kammer die lokalen Strömungsbedingungen verändern.

Abhängig von der Reaktorplattform kann der Halbmond indirekt Einfluss darauf haben, wie sich Prozessgase in der heißen Zone bewegen. Dies ist einer der Gründe, warum die Innenkammergeometrie während der Reaktorentwicklung häufig sorgfältig optimiert wird.

3. Wärmefeldkoordination

Moderne Epitaxiesysteme erfordern sorgfältig kontrollierte Wärmegradienten. Die Anordnung der Graphitkomponenten innerhalb der Kammer beeinflusst die Wärmeverteilung und den thermischen Wirkungsgrad.

Halbmondkomponenten können indirekt Folgendes beeinflussen:

• Wärmereflexion
• Wärmehaushalt
• Lokale Temperaturstabilität
• Wärmeabschirmungsleistung

Dies wird für die Verarbeitung großformatiger Wafer immer wichtiger.

4. Unterstützung mechanischer Rotationssysteme

Einige LPE-Systeme verwenden rotierende Baugruppen, um die Gleichmäßigkeit der Abscheidung während des epitaktischen Wachstums zu verbessern. In diesen Konfigurationen kann der untere Halbmond in nahegelegene Dreh- oder Stützstrukturen innerhalb der Kammer integriert werden.

Die mechanischen Anforderungen können sehr anspruchsvoll werden, da der Reaktor kontinuierlich sowohl unter hohen Temperaturen als auch unter chemisch reaktiven Bedingungen betrieben werden muss.

Warum Graphit immer noch häufig in Reaktorsystemen verwendet wird

Auch heute noch ist Graphit eines der praktischsten Materialien für Halbleiter-Wärmefeldanwendungen. Es ist relativ leicht, kann in komplexe Formen bearbeitet werden und behält stabile Eigenschaften bei Temperaturen bei, bei denen viele Metalle versagen würden.

Ein weiterer Vorteil für Reaktorhersteller besteht darin, dass Graphit gut auf Präzisionsbearbeitung reagiert, was für Komponenten wichtig ist, die in engen Kammerräumen installiert sind.

Gleichzeitig weist blanker Graphit auch Einschränkungen auf. Bei langfristiger Einwirkung von reaktiven Prozessgasen und wiederholten Temperaturwechseln kann sich die Oberfläche allmählich zersetzen oder Partikel bilden. Aus diesem Grund werden in modernen SiC-Epitaxiesystemen heute häufig beschichtete Graphitstrukturen verwendet.

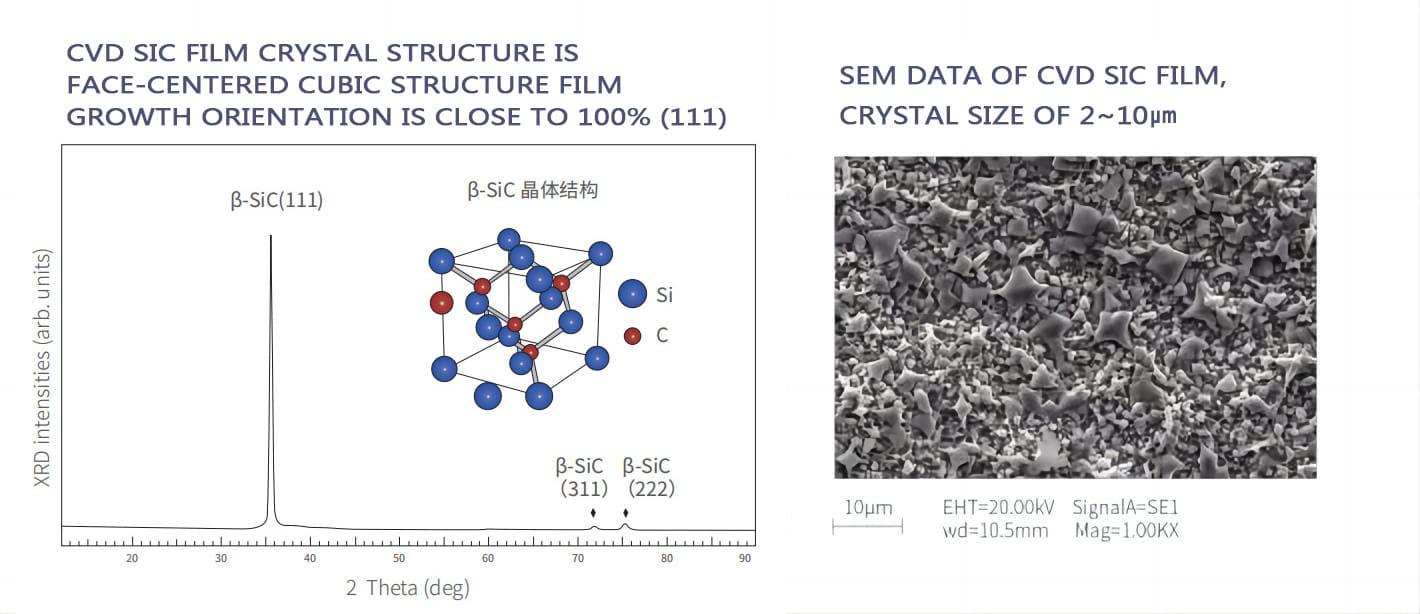

Die Rolle der CVD-SiC-Beschichtung

Die CVD-SiC-Beschichtung (Chemical Vapour Deposition Silicon Carbide) wird häufig auf Graphitreaktorkomponenten in SiC-Epitaxiesystemen verwendet.

Die Beschichtung bildet eine dichte Schutzschicht auf der Graphitoberfläche und trägt zur Verbesserung bei:

• Korrosionsbeständigkeit
• Oberflächenreinheit
• Verschleißfestigkeit
• Thermoschockleistung
• Prozessstabilität

SiC-beschichtete Graphitbauteile finden sich heute häufig in:

• Suszeptoren
• Waffelträger
• Kammerauskleidungen
• Gasströmungskomponenten
• Halbmondversammlungen

Warum sich immer mehr Unternehmen mit TaC-Beschichtungen befassen

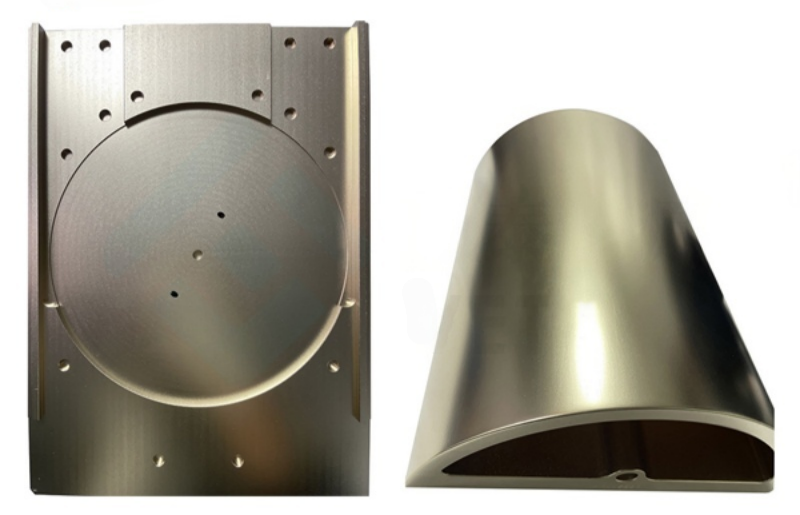

In den letzten Jahren hat die TaC-Beschichtung bei fortgeschrittenen Halbleiter-Wärmefeldanwendungen, insbesondere bei Hochtemperatur-SiC-Prozessen, zunehmend an Bedeutung gewonnen.

Ein Grund dafür ist, dass einige Kristallwachstumssysteme der nächsten Generation unter Bedingungen arbeiten, bei denen herkömmliche Beschichtungsmaterialien über lange Prozesszyklen einer größeren thermischen und chemischen Belastung ausgesetzt sein können.

Im Vergleich zu herkömmlichen SiC-Beschichtungen weist TaC im Allgemeinen eine höhere chemische Stabilität bei extrem hohen Temperaturen auf. Aus diesem Grund bewerten Forscher und Gerätehersteller weiterhin das Potenzial für zukünftige Hochtemperaturreaktorsysteme.

Wärmedämmstoffe rund um den Reaktor

Neben strukturellen Graphitteilen haben auch Wärmedämmstoffe großen Einfluss auf die Reaktorleistung.

Halbleitersysteme verwenden häufig:

• Weicher Graphitfilz
• Harter Graphitfilz
• Carbonfaserfilz auf PAN-Basis
• Dämmstoffe aus Kohlenstoffverbund

Diese Materialien tragen dazu bei, den Wärmeverlust zu reduzieren und eine stabile Temperaturverteilung während langer Wachstumszyklen aufrechtzuerhalten.

Steigende Anforderungen in der modernen SiC-Epitaxie

Während sich die SiC-Industrie in Richtung 200-mm-Waferplattformen bewegt, werden an interne Reaktorkomponenten immer strengere Anforderungen an thermische Stabilität, Maßgenauigkeit und Kontaminationskontrolle gestellt.

Die rasante Entwicklung von Elektrofahrzeugen, erneuerbaren Energiesystemen und Hochfrequenz-Leistungselektronik beschleunigt die Nachfrage nach SiC-Wafern.

Da die Wafergrößen von 4-Zoll- auf 6-Zoll- und 8-Zoll-Plattformen zunehmen, müssen Reaktorkomponenten strengere Anforderungen erfüllen für:

• Maßgenauigkeit
• Gleichmäßigkeit der Beschichtung
• Thermische Stabilität
• Reinheitskontrolle
• Mechanische Zuverlässigkeit

Auch tragende Kammerkomponenten wie Halfmoon-Baugruppen werden technisch anspruchsvoller.

Abschluss

Der Halbmond scheint eine relativ einfache Graphitstruktur innerhalb einer LPE-Reaktionskammer zu sein, trägt jedoch zu mehreren wichtigen Aspekten des Reaktorbetriebs bei, darunter thermische Stabilität, Gasflusskoordination und mechanische Unterstützung.

Seine Entwicklung spiegelt auch umfassendere Trends in der Halbleiterfertigung wider: höhere Temperaturen, sauberere Prozesse, größere Wafer und fortschrittlichere Materialtechnik.

Mit der Weiterentwicklung der SiC-Epitaxietechnologie werden Reaktorkomponenten und Beschichtungstechnologien wahrscheinlich noch spezialisierter und leistungsorientierter.
