Aixtron G5 MOCVD -Anfänger

Als professioneller Hersteller möchte Vetek Semiconductor Ihnen Aixtron G5 Mocvd -Anfälligkeiten wie vermitteln Aixtron epitaxyAnwesend  Sic beschichtetGraphitenteile und TAC beschichtetGraphitenteile. Willkommen bei Inquiry uns.

Aixtron G5 ist ein Abscheidungssystem für zusammengesetzte Halbleiter. AIX G5 MOCVD verwendet einen Produktionskunden -Kunde nachgewiesene Aixtron Planetary Reactor -Plattform mit einem vollständig automatisierten Kartuschen -Wafer -Übertragungssystem (C2C). Erreichte die größte Einzelhöhlengröße der Branche (8 x 6 Zoll) und die größte Produktionskapazität. Es bietet flexible Konfigurationen von 6 und 4 -Zoll -Konfigurationen, mit denen die Produktionskosten minimiert werden und gleichzeitig eine hervorragende Produktqualität aufrechterhalten werden können. Das CVD -System warme Wandplanetary ist durch das Wachstum mehrerer Platten in einem einzelnen Ofen gekennzeichnet, und die Ausgangseffizienz ist hoch.

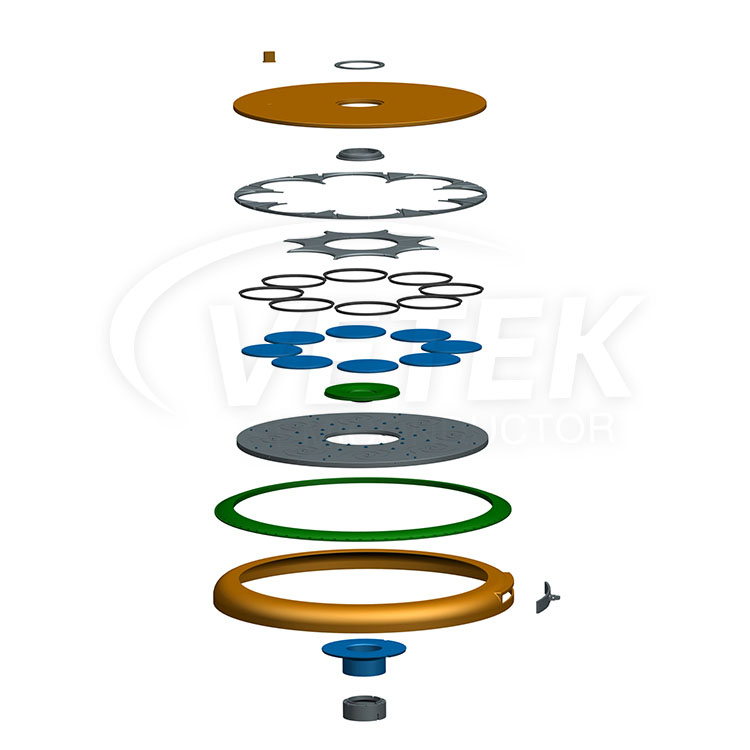

Vetek Semiconductor bietet ein komplettes Zubehör für das Aixtron G5 MoCVD -Suszeptorsystem, was aus diesen Zubehör besteht:

1. Planetary Reactor -Modul

Funktionsorientierung: Als Kernreaktormodul der AIX G5 -Serie nimmt es planetäre Technologie ein, um bei Wafern eine hohe einheitliche Materialablagerung zu erreichen.

Technische Funktionen:

Achsenymmetrische Gleichmäßigkeit: Das einzigartige planetarische Rotationsdesign sorgt für die ultra-uniforme Verteilung der Waferoberflächen in Bezug auf Dicke, Materialzusammensetzung und Dotierungskonzentration.

Multi-Wafer-Kompatibilität: Unterstützt die Batch-Verarbeitung von 5 200 mm (8-Zoll) Wafern oder 8 150 mm Wafer, was die Produktivität erheblich steigte.

Optimierung der Temperaturregelung: Mit anpassbaren Substrattaschen wird die Wafertemperatur genau kontrolliert, um die Biegung des Wafers aufgrund von thermischen Gradienten zu verringern.

2. Decke (Temperaturregelendeckensystem)

Funktionsorientierung: Als obere Temperaturkontrollkomponente der Reaktionskammer, um die Stabilität und Energieeffizienz der Hochtemperaturabscheidungsumgebung zu gewährleisten.

Technische Funktionen:

Design mit niedrigem Wärmefluss: Die "warme Decke" -Technologie reduziert den Wärmefluss in vertikaler Richtung des Wafers, verringert das Risiko einer Deformation des Wafers und unterstützt den dünneren Prozess der Galliumnitrid (GaN-on-Si) auf Siliziumbasis.

In -situ -Reinigungsunterstützung: Die integrierte CL₂ -Reinigungsfunktion verkürzt die Wartungszeit der Reaktionskammer und verbessert die kontinuierliche Betriebseffizienz der Geräte.

3. Graphitkomponenten

Funktionspositionierung: Als Hochtemperaturverdichtung und Lagerkomponente, um die Luftdichtung und Korrosionsbeständigkeit der Reaktionskammer zu gewährleisten.

Technische Funktionen:

Hochtemperaturwiderstand: Die Verwendung von flexibles Graphitmaterial mit hoher Reinheit, Unterstützung von -200 ℃ bis 850 ℃ Umgebung von extremer Temperatur, geeignet für das MOCVD -Prozess Ammoniak (NH₃), organische Metallquellen und andere korrosive Medien.

Selbstglagen und Widerstandsfähigkeit: Der Graphitring hat hervorragende Eigenverlusterungseigenschaften, die den mechanischen Verschleiß verringern können, während sich der hohe Resilienzkoeffizient an die Änderung der thermischen Expansion anpasst und die Zuverlässigkeit langfristiger Versiegelung gewährleistet.

Customized Design: Unterstützen Sie 45 ° Schrägschnitt, V-förmige oder geschlossene Struktur, um die unterschiedlichen Anforderungen an die Höhlenversiegelung zu erfüllen.

Viertens unterstützende Systeme und Expansionsfunktionen

Automatisierte Waferverarbeitung: Integrierter Kassetten-zu-Kassetten-Wafer-Handler für vollständig automatisiertes Waferladen/Entladen mit reduziertem manuellem Eingriff.

Prozesskompatibilität: Unterstützen Sie das epitaxiale Wachstum von Galliumnitrid (GaN), Phosphorarsenid (ASP), Mikro -LED und anderen Materialien, geeignet für Funkfrequenz (RF), Stromversorgungsgeräte, Anzeigetechnologie und andere Nachfragebereiche.

Upgrade -Flexibilität: Bestehende G5 -Systeme können auf die G5+ -Version mit Hardware -Änderungen aufgerüstet werden, um größere Wafer und erweiterte Prozesse aufzunehmen.

CVD sic Filmkristallstruktur:

Grundlegende physikalische Eigenschaften der CVD -sic -Beschichtung:
