VeTek ist ein professioneller Hersteller und Lieferant in China. Unsere Fabrik liefert Kohlefasern, Siliziumkarbidkeramik, Siliziumkarbid-Epitaxie usw. Wenn Sie an unseren Produkten interessiert sind, können Sie sich jetzt erkundigen und wir werden uns umgehend bei Ihnen melden.
View as

UV -LED -EPI -Subjektor

UV -LED -EPI -Subjektor

Als führender Hersteller und Marktführer für Halbleiter-Suszeptorprodukte in China konzentriert sich VeTek Semiconductor auf verschiedene Arten von Suszeptorprodukten wie UV-LED-Epi-Suszeptor, SiC-Beschichtungssuszeptor und MOCVD-Suszeptor. VeTekSemi unterstützt maßgeschneiderte Produktdienstleistungen und freut sich auf Ihre Beratung.
Physikalische Gasphasenabscheidung

Physikalische Gasphasenabscheidung

Die physikalische Gasphasenabscheidung (PVD) von Vetek Semiconductor ist eine fortschrittliche Prozesstechnologie, die häufig in der Oberflächenbehandlung und Dünnschichtvorbereitung eingesetzt wird. Die PVD-Technologie nutzt physikalische Methoden, um Materialien direkt von fest oder flüssig in Gas umzuwandeln und einen dünnen Film auf der Oberfläche des Zielsubstrats zu bilden. Diese Technologie bietet die Vorteile hoher Präzision, hoher Gleichmäßigkeit und starker Haftung und wird häufig in Halbleitern, optischen Geräten, Werkzeugbeschichtungen und dekorativen Beschichtungen eingesetzt. Willkommen, um mit uns zu diskutieren!

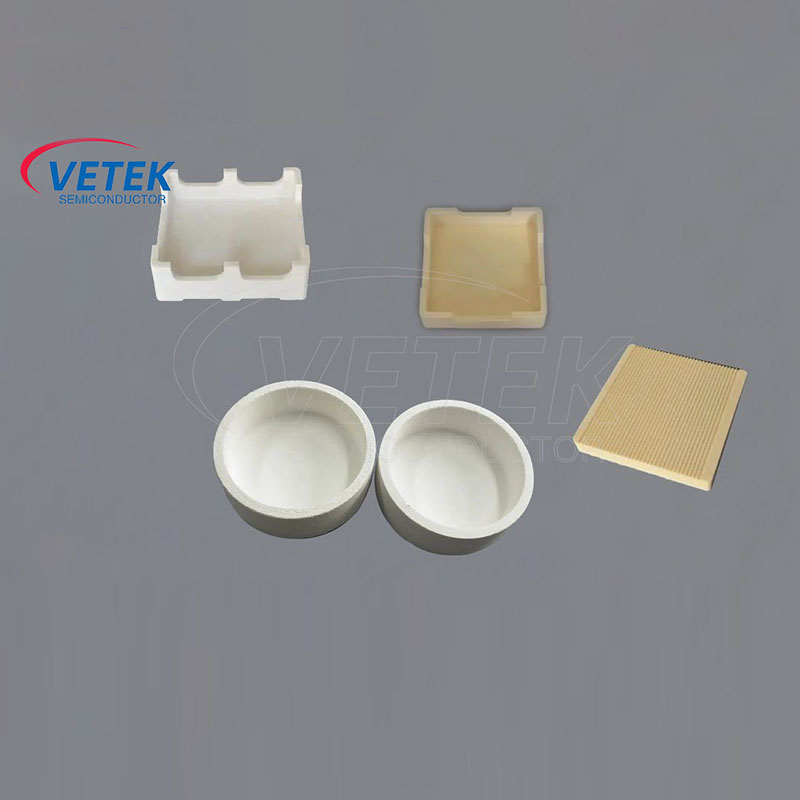

MLCC-Kondensator mit thermischer Spritztechnologie

MLCC-Kondensator mit thermischer Spritztechnologie

Die Vetek Semiconductor Wärme Sprühtechnologie spielt eine äußerst wichtige Rolle bei der Beschichtungsanwendung von Sinterkreuzern für High-End-Multilayer Ceramic Capacitor-Materialien (MLCC). Mit der kontinuierlichen Miniaturisierung und hohen Leistung elektronischer Geräte wächst die Nachfrage nach MLCC-Kondensatoren für die thermische Sprühtechnologie ebenfalls rasant, insbesondere in High-End-Anwendungen. Ich freue mich darauf, langfristige Geschäfte mit Ihnen einzurichten.
Wafer-Handling-Roboterarm

Wafer-Handling-Roboterarm

Die Vetek Semiconductor Wärme Sprühtechnologie spielt eine wichtige Rolle bei der Anwendung von Roboterarmen für Wafer, insbesondere in der Herstellung von Halbleitern, die hohe Präzision und hohe Sauberkeit erfordern. Diese Technologie verbessert die Haltbarkeit, Zuverlässigkeit und Arbeitseffizienz des Geräts erheblich, indem Spezialmaterialien auf der Oberfläche des Roboterarms des Waferhandlings beschichtet werden. Willkommen bei Inquiry uns.

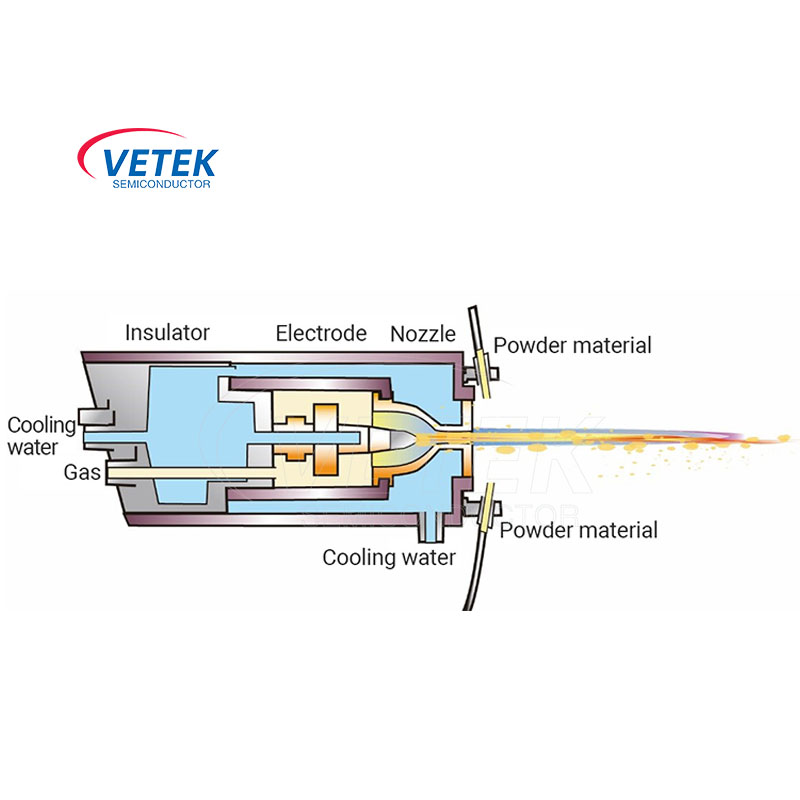

Technologie des thermischen Halbleiterspritzens

Technologie des thermischen Halbleiterspritzens

Die Halbleiter-Thermalspritztechnologie von Vetek Semiconductor ist ein fortschrittliches Verfahren, bei dem Materialien in geschmolzenem oder halbgeschmolzenem Zustand auf die Oberfläche eines Substrats gesprüht werden, um eine Beschichtung zu bilden. Diese Technologie ist im Bereich der Halbleiterfertigung weit verbreitet und wird hauptsächlich zur Herstellung von Beschichtungen mit spezifischen Funktionen auf der Oberfläche des Substrats verwendet, wie z. B. Leitfähigkeit, Isolierung, Korrosionsbeständigkeit und Oxidationsbeständigkeit. Zu den Hauptvorteilen der thermischen Spritztechnologie gehören hohe Effizienz, kontrollierbare Beschichtungsdicke und gute Beschichtungshaftung, was sie besonders wichtig im Halbleiterfertigungsprozess macht, der hohe Präzision und Zuverlässigkeit erfordert. Wir freuen uns auf Ihre Anfrage.

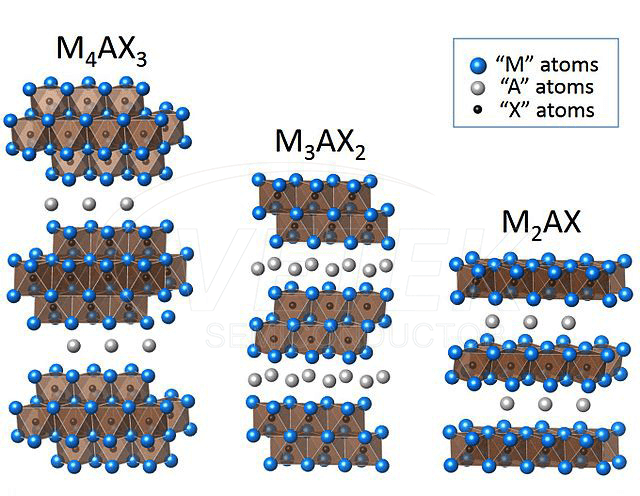

Max Phase Nanopowder

Max Phase Nanopowder

Die Halbleiter -MAX -Phase -Nanopowder von Vetekemi bietet außergewöhnliche thermische und elektrische Eigenschaften, ideal für fortschrittliche Anwendungen für die fortschrittliche Elektronik- und Materialwissenschaft. Mit überlegener Oxidationsresistenz und Hochtemperaturstabilität ist Veteksemis Nanopäder die perfekte Lösung für innovative Halbleitertechnologien.
