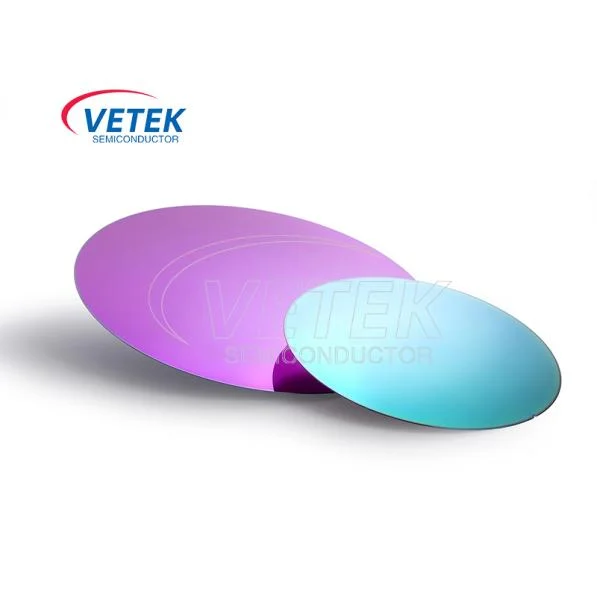

Silizium am Isolator Wafer

Vetek Semiconductor ist ein professioneller chinesischer Siliziumhersteller auf Isolator Wafer. Das Silizium auf Isolator Wafer ist ein wichtiges Halbleiter-Substratmaterial, und seine hervorragenden Produkteigenschaften spielen eine Schlüsselrolle bei Hochleistungs-, niedrigen Strom-, Hoch-Integrations- und RF-Anwendungen. Ich freue mich auf Ihre Beratung.

Das Arbeitsprinzip vonEs Halbleiter'SSilizium am Isolator WaferStützt sich hauptsächlich auf seine einzigartige Struktur und Materialeigenschaften. Und SOI Waferbesteht aus drei Schichten: Die obere Schicht ist eine Einkristall-Silizium-Geräteschicht, die Mitte ist eine isolierende vergrabene Oxid- (Box-) Schicht und die untere Schicht ist ein stützendes Siliziumsubstrat.

Silicon On Insulator Wafers(SOI) Structure

Die Struktur von Silizium auf Isolatorwafern (SOI)


Bildung der Isolationsschicht: Silizium auf Isolator Wafer wird normalerweise unter Verwendung der Smart Cut ™ -Technologie oder der Simox -Technologie (Trennung durch implantierte Sauerstoff) hergestellt. Die Smart Cut ™ -Technologie injiziert Wasserstoffionen in den Siliziumwafer, um eine Blasenschicht zu bilden, und verbindet dann den Wasserstoff-Wafer an die stützende SiliziumWafer



Nach der Wärmebehandlung wird der Wasserstoff-injizierte Wafer aus der Blasenschicht aufgeteilt, um eine SOI-Struktur zu bilden.Simox -TechnologieImplantiert Hochenergie-Sauerstoffionen in Siliziumwafer, um bei hohen Temperaturen eine Siliziumoxidschicht zu bilden.


Parasitäre Kapazität reduzieren: Die Boxschicht derSiliziumkarbidWaferisoliert effektiv die Geräteschicht und das Basissilizium und reduzieren signifikantg parasitäre Kapazität. Diese Isolation reduziert den Stromverbrauch und erhöht die Geschwindigkeit und Leistung der Geräte.




Vermeiden Sie Latch-up-Effekte: Die N-Well- und P-Well-Geräte in derSOI Wafersind vollständig isoliert und vermeiden den Verrückungseffekt in herkömmlichen CMOS-Strukturen. Dies erlaubtWafer Soi mit höheren Geschwindigkeiten hergestellt werden.


Ätz -Stoppfunktion: DerEinkristall -Silizium -Geräteschichtund Boxschichtstruktur von SOI -Wafer erleichtert die Herstellung von MEMs und optoelektronischen Geräten und bietet eine hervorragende Ätz -Stoppfunktion.


Durch diese Eigenschaften,Silizium am Isolator Waferspielt eine wichtige Rolle bei der Verarbeitung der Halbleiter und fördert die kontinuierliche Entwicklung des Integrated Circuit (IC) undMikroelektromechanische Systeme (MEMS)Branchen. Wir freuen uns aufrichtig auf weitere Kommunikation und Zusammenarbeit mit Ihnen.


Der 200 -mm -Sol Wafers -Spezifikationsparameter:


                                                                                                      200 mm Sol Wafers Spezifikation
NEIN
Beschreibung
Wert
                                                                                                                  Geräte -Siliziumschicht
1.1 Dicke
220 nm +/- 10 nm
1.2 Produktionsmethode
CZ
1.3 Kristallorientierung
<100>
1.4 Leitfähigkeitstyp p
1.5 Dopant Bor
1.6 Widerstand durchschnittlich
8,5 - 11,5 0HM*cm
1.7 RMS (2x2 um)
<0,2
1.8 LPD (Größe> 0,2um)
<75
1.9 Große Defekte größer als 0,8 Mikrometer (Fläche)
<25
1.10

Kantenchip, Kratzer, Riss, Grübchen/Grube, Dunst, Orangenschale (Sehbeheilung)

0
1.11 Bindungshohlräume: visuelle Inspektion> 0,5 mm Durchmesser
0



Silizium auf Isolator Wafers Produktionsläden:


Silicon On Insulator Wafers shops


Hot-Tags: Silizium am Isolator Wafer
