Hochreines SiC-Pulver für das SiC-Kristallwachstum

VeTek Semiconductor liefert hochwertiges hochreines Siliziumkarbid (SiC)-Pulver, das speziell auf die ertragreiche SiC-Kristallzüchtung (PVT-Prozess), die Herstellung von Halbleitersubstraten und fortschrittliche Funktionskeramik zugeschnitten ist. Unser hochreines SiC-Rohmaterial wird mithilfe einer ultrareinen Reinigungstechnologie verarbeitet und bietet außergewöhnlich niedrige Spurenmetallgehalte, reproduzierbare Sublimationsleistung und eine äußerst konstante Qualität von Charge zu Charge, um die strengen Anforderungen der Halbleiterfertigung zu erfüllen.

1. Hauptmerkmale

· Hohe Reinheitsgrade:Die Reinheitsfähigkeit erreicht bis zu 99,9999 % (6N-Klasse).

· Extrem niedrige metallische Verunreinigungen:Minimierte Spurenmetallverunreinigung, optimiert für das SiC-Kristallwachstum.

· Volle Transparenz:Vollständige GDMS-Testdaten (Glow Discharge Mass Spectrometry) sind für jede Charge verfügbar.

· Stabile thermische Leistung:Sehr vorhersehbares und gleichmäßiges Sublimationsverhalten während PVT-Wachstumsläufen.

· Kontrollierte Partikelgrößenverteilung:Die Granulometrie wird sorgfältig überwacht, um eine gleichbleibende Packungsdichte aufrechtzuerhalten.

· Maßgeschneiderte Formulierungen:Kundenspezifische Partikelgrößen und Verteilungskurven sind auf Anfrage erhältlich.

· Halbleiter-Qualitätsstandard:Streng nach Qualitätsmanagementsystemen auf Halbleiterniveau hergestellt.

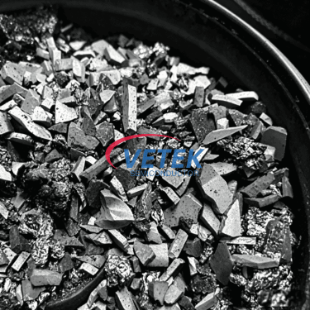

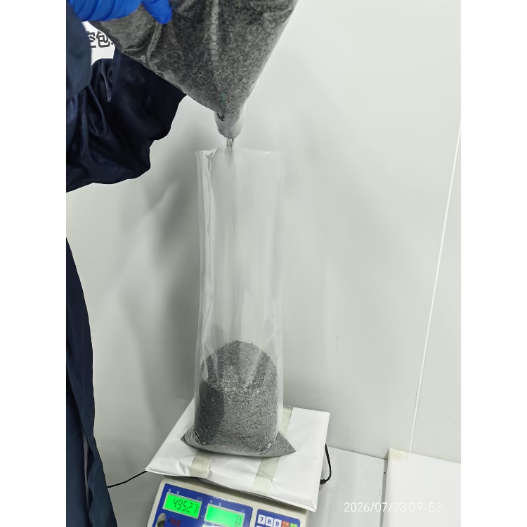

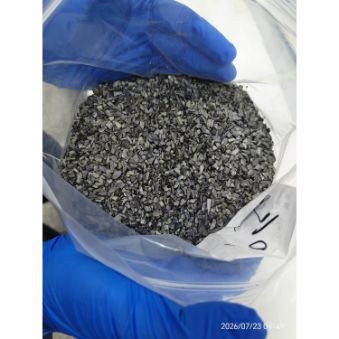

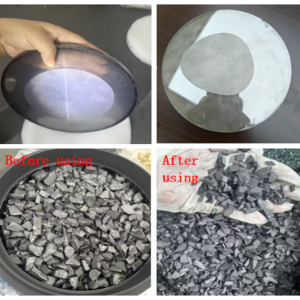

2. Produktvisualisierungen


3. Technische Spezifikationen

Eigentum
Typischer Wert
Material
Siliziumkarbid (SiC)
Reinheit
99,99 % – 99,9999 %
Reinheitsgrad
4N – 6N+
Kristallstruktur
α-SiC
Partikelgröße
Anpassbar (z. B. von Mikro- bis Grobmaschen)

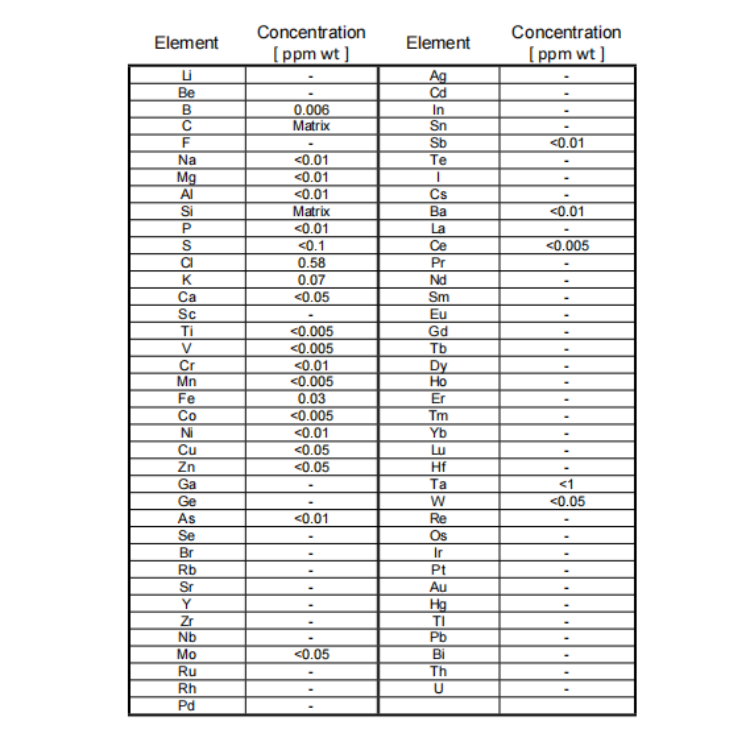

Verunreinigungsanalyse
Vollständiger GDMS-Bericht bereitgestellt

4. Bewerbungen

· PVT-SiC-Kristallwachstum:Leitfähige und halbisolierende SiC-Ingots.

· Halbleitersubstrate:Wafersubstrat und Rohmaterial für die epitaktische Verarbeitung.

· High-End-Wärmekomponenten:Fortschrittliche Keramikkomponenten und Suszeptorbeschichtungen.

· F&E-Anwendungen:Leistungselektronikforschung der nächsten Generation und Hochfrequenzgeräte.


5. Warum sollten Sie sich für VeTek Semiconductor entscheiden?

· Eigene Reinigung:Fortschrittliche Reinigungstechniken liefern eine Reinheit von bis zu 6 N für das Wachstum von Einkristallen.

· Strenge Qualitätskontrolle:Dedizierte Qualitätssicherung mit strenger Kontaminationskontrolle in Halbleiterqualität.

· Anpassungsflexibilität:Flexible kundenspezifische Partikelgröße zur Anpassung an verschiedene PVT-Ofentiegelspezifikationen.

· Stabile Lieferkette:Zuverlässige Lieferkapazität, die eine stabile und langfristige Lieferung der Massenproduktion gewährleistet.

· Technische Expertise:Umfassender technischer Support, zugeschnitten auf Ihre spezifischen Kristallwachstumsprozesse.


Hot-Tags: SiC-Kristallwachstum, hochreines SiC-Pulver, SiC-Kristallwachstumspulver, PVT-SiC-Kristallwachstum, Halbleiter-SiC-Material, 6N hochreines SiC-Pulver, hochreines Siliziumkarbid, VeTek-Halbleiter
