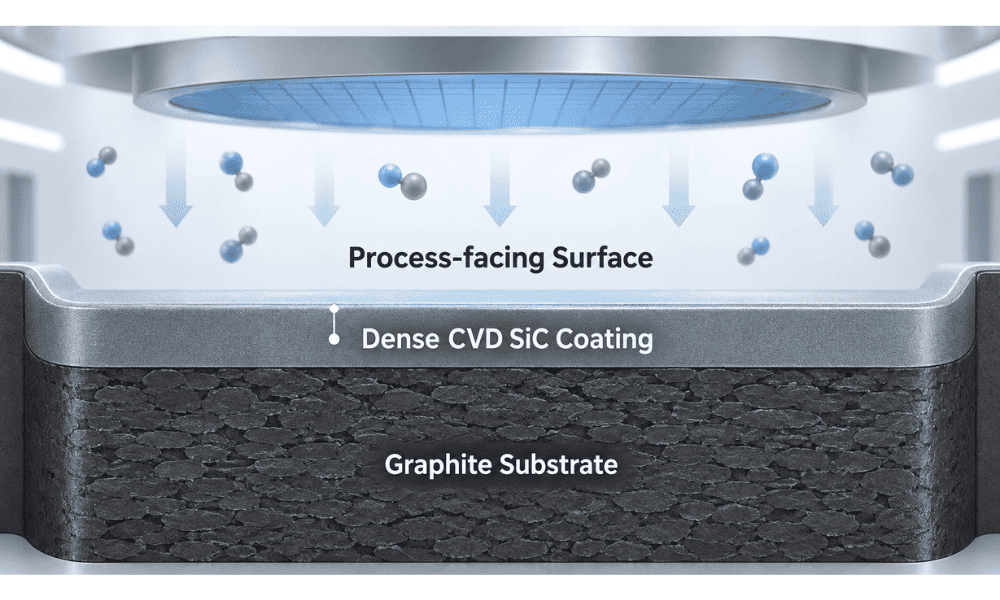

A Siliziumkarbid-Beschichtung (SiC-Beschichtung)ist eine dichte SiC-Schicht, die auf einer Bauteiloberfläche, meist hochreinem Graphit, abgeschieden wird, um eine chemisch resistente und thermisch stabile Prozessschnittstelle zu schaffen. Bei Halbleitergeräten wird die Beschichtung üblicherweise durch hergestelltchemische Gasphasenabscheidung (CVD).
Seine Leistung ergibt sich aus dem kombinierten System vonGraphitsubstrat, CVD-SiC-Schicht, Komponentengeometrie und Reaktorumgebung.
Graphit wird häufig für Halbleiter-Heißzonenteile verwendet, da es bearbeitbar und thermisch stabil ist. Allerdings kann blanker Graphit mit Prozessgasen reagieren, oxidieren, Verunreinigungen freisetzen oder bei der Zersetzung der Oberfläche Partikel erzeugen.
CVD SiC verändert diesen Oberflächenzustand. Siliziumkarbid wird als dichte polykristalline Schicht über dem bearbeiteten Graphitkörper abgeschieden und bildet so eine Barriere zwischen Graphit und der Prozessumgebung.
Prozessgas/Wafer → Dichte CVD-SiC-Oberfläche → SiC/Graphit-Grenzfläche → Körper aus hochreinem Graphit
Graphit liefert den Strukturkörper, die thermische Masse und die Bearbeitbarkeit; SiC stellt die dem Prozess zugewandte Oberfläche bereit. Die Grenzfläche muss die Abscheidung, Abkühlung und wiederholte Reaktorzyklen überstehen.
SGL Carbon beschreibt kommerzielle SiC-Beschichtungen als dichte, verschleiß- und korrosionsbeständige CVD-Schichten, die auf isostatischem Graphit abgeschieden werden, mit Anwendungen, die das Wachstum von Halbleiterkristallen, die Silizium/SiC-Epitaxie usw. umfassenMOCVD.
Aus diesem Grund sollten mit SiC beschichtete Teile in Halbleiterqualität als bewertet werdentechnische Materialsysteme, und nicht einfach als „Graphit mit einer Beschichtung“.
![]()
Vergleich
CVD SiC-beschichteter Graphit
Solide SiC-Komponente
Grundstruktur
Graphitsubstrat mit SiC-Oberflächenschicht
SiC-Material im gesamten Komponentenkörper
Herstellung
Graphitbearbeitung + CVD-Beschichtung
Je nach Sorte Sintern, Reaktionsbonden oder CVD
Thermisches Verhalten
Verbundmaterialsystem
Sortenabhängige monolithische Struktur
Hauptanliegen des Designs
Beschichtungshaftung und Schnittstellenintegrität
Schüttguteigenschaften und strukturelle Integrität
Typische Anwendungen
Epitaxie-Suszeptoren und Waferträger
Ausgewählte Kammer- und Ofenteile aus Halbleiterkeramik
Auswahlbasis
Beschichtung, Graphit, Geometrie und Prozess
SiC-Sorte, Herstellungsverfahren und Prozesskompatibilität

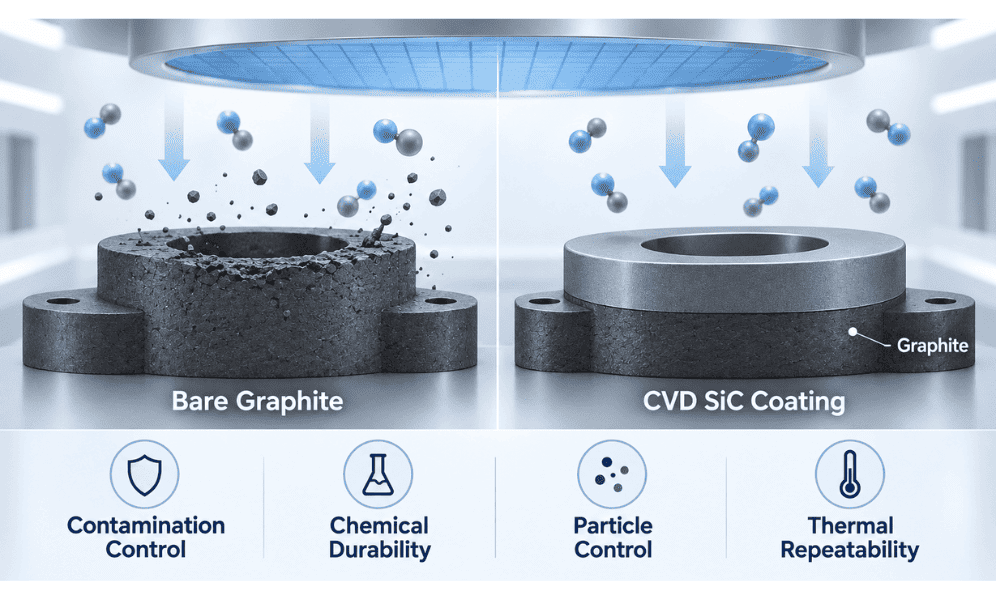

Der Zweck besteht darin, die Herstellungs- und thermischen Vorteile von Graphit mit einer Oberfläche zu kombinieren, die besser für anspruchsvolle Halbleiterbedingungen geeignet ist.
Ein Graphit-Suszeptor oder Wafer-Träger kann mit engen Toleranzen und komplexen Taschen bearbeitet werden. CVD-SiC schützt dann die Oberfläche, die Prozessgasen und Reinigung ausgesetzt ist. Diese Kombination geht auf vier Hauptprobleme ein.
Kontaminationskontrolle.Eine dichte, hochreine Oberfläche trägt dazu bei, den darunter liegenden Graphit von der Waferumgebung zu isolieren.
Chemische Beständigkeit.Epitaxie und MOCVD verwenden aggressive Vorläufer und Reinigungschemie; SiC verbessert die Beständigkeit im Vergleich zu freiliegendem Graphit.
Partikelkontrolle.Risse, Abblättern oder Oberflächenverschlechterung können Partikelquellen sein, daher ist die Integrität der Beschichtung direkt für die Prozesssauberkeit von Bedeutung.
Thermische Wiederholgenauigkeit.Suszeptoren und Träger sind Teil des thermischen Feldes des Reaktors. Ihre Geometrie und Oberflächenbeschaffenheit müssen stabil bleiben, damit die Wafertemperatur wiederholbar bleibt.
Mersen identifiziert hohe Temperaturen, hohes Vakuum, aggressive gasförmige Vorläufer, Kontaminationskontrolle und Beständigkeit gegenüber Reinigungssäuren als wichtige Betriebsanforderungen für Graphitgeräte, die in der Epitaxie und MOCVD eingesetzt werden. Außerdem wird die Graphit/SiC-CTE-Kompatibilität als wichtig für die Beschichtungsintegrität hervorgehoben.
Dies erklärt, warum die Qualität der Beschichtung nicht getrennt werden kannGraphitqualität, Maßhaltigkeit oder Reaktorbedingungen. Eine chemisch hervorragende SiC-Schicht auf einer verzerrten oder schlecht gestalteten Komponente kann dennoch zu einer schlechten Prozessleistung führen.
![]()
Eine typische Fertigungskette ist:
Graphitauswahl → Präzisionsbearbeitung → Reinigung → Oberflächenvorbereitung → CVD-SiC-Abscheidung → Inspektion
Der Graphit wird nach Reinheit, Mikrostruktur und thermischem Verhalten ausgewählt und dann vor der Beschichtung bearbeitet, da Ebenheit, Taschentiefe und Kantengeometrie die endgültigen Abmessungen und die Gleichmäßigkeit der Beschichtung beeinflussen.
Bei der CVD gelangen gasförmige Vorläufer in einen Hochtemperaturreaktor. Reaktive Spezies erreichen die Graphitoberfläche, wo SiC Keime bildet und zu einer kontinuierlichen Schicht wächst.
SGL Carbon berichtet öffentlich über typische SiC-Abscheidungstemperaturen von ca1.200–1.300 °Cfür sein kommerzielles Beschichtungsverfahren. Es wird β-SiC oder kubisches 3C-SiC für ein Beschichtungssystem angegeben.
Neuere Untersuchungen zu CVD-SiC-beschichteten Graphitsuszeptoren zeigen außerdem, dass die Beschichtungsstruktur stark von den Verarbeitungsbedingungen abhängt.
Ein 2026Wissenschaftliche BerichteStudie untersuchte die Ablagerung von1.100 bis 1.350 °C, zusammen mit Änderungen des Drucks und des H₂/MTS-Verhältnisses. Die Forscher beobachteten signifikante Veränderungen in der Beschichtungsmorphologie, Rauheit, Stöchiometrie und Härte und zeigten den Zusammenhang zwischen:
CVD-Parameter → SiC-Mikrostruktur → Beschichtungseigenschaften → Komponentenleistung.
Die wichtige Ingenieurslektion ist das„CVD SiC“ ist kein festes Material.
Eine Spezifikation wie:
„100 μm SiC-Beschichtung“
beschreibt nur die Dicke.
Es definiert nicht vollständig:
l Reinheit;
l Porosität;
l Kornstruktur;
l Oberflächenrauheit;
l Gleichmäßigkeit der Beschichtung;
l Schnittstellenqualität;
l Eigenspannung.
Bei Halbleitergeräten können diese Faktoren genauso wichtig sein wie die Nenndicke.
Problem
Mögliche Ursache
Empfohlene Bewertung
Knacken
Thermische Belastung, Beschichtungsfehler
Geschichte des thermischen Zyklus und mikroskopische Inspektion
Delaminierung
Schnittstellenschwäche, Spannungsinkongruenz
Querschnittsuntersuchung
Nadellöcher
Keimbildungs- oder Bedeckungsfehler
REM oder entsprechende Oberflächeninspektion
Ungleichmäßige Dicke
Gasströmungs- oder Geometrieeffekte
Dickenkartierung
Partikelerzeugung
Beschichtungsschäden oder Oberflächenablagerungen
Partikelquellen- und Oberflächenanalyse
![]()

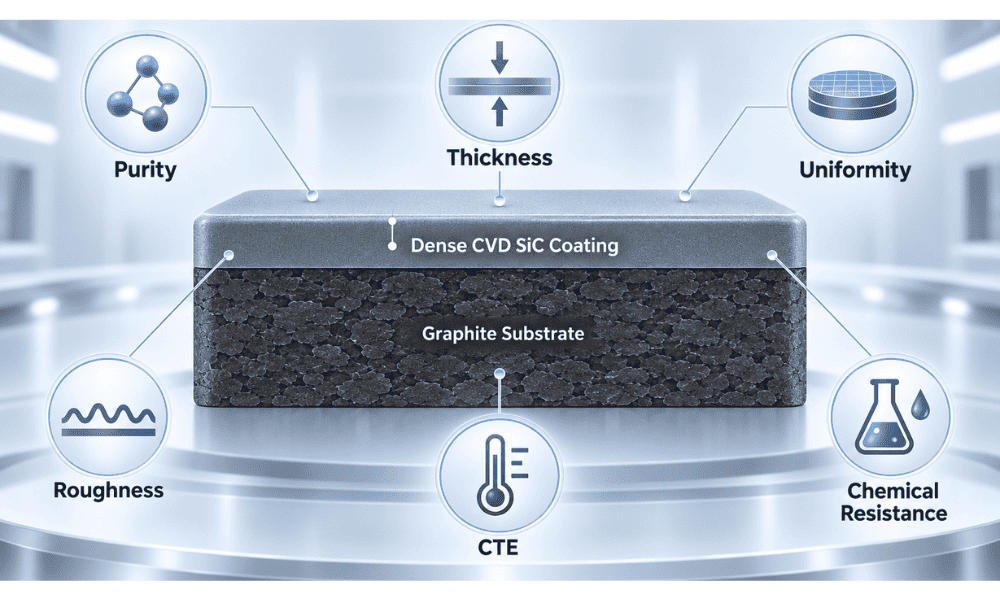

Für den Halbleitereinsatz sind die nützlichsten Eigenschaften diejenigen, die mit der Kontaminationskontrolle, der Prozessstabilität und der Lebensdauer der Komponenten zusammenhängen.
|
Eigentum |
Technische Bedeutung |
|
Reinheit |
Begrenzt die Kontamination der Prozessoberfläche |
|
Dichte / Porosität |
Kontrolliert die Integrität der Barriere |
|
Dicke |
Beeinflusst Schutz, Abmessungen und Stress |
|
Gleichmäßige Dicke |
Wichtig bei Taschen, Kanten und komplexer Geometrie |
|
Oberflächenrauheit |
Beeinflusst Ablagerungen, Reinigung und Partikel |
|
CTE |
Kontrolliert die thermische Diskrepanz mit Graphit |
|
Härte |
Unterstützt die Verschleißfestigkeit |
|
Kornstruktur |
Spiegelt die Ablagerungsbedingungen wider |
|
Chemische Beständigkeit |
Schützt Graphit vor reaktiven Gasen |
|
Thermische Stabilität |
Unterstützt wiederholte Hochtemperaturzyklen |
Als öffentlicher kommerzieller Maßstab gibt SGL Carbon für eine SiC-Beschichtung eine Schüttdichte von ca. an3,2 g/cm³, Härte von40 GPa, Wärmeausdehnung von4,3 × 10^-6 K^-1von 100–600°C und einer typischen Schichtdicke von100 μm. Bei diesen Werten handelt es sich eher um Beispiele als um universelle Halbleiterspezifikationen.
Zwei Parameter verdienen besondere Aufmerksamkeit:Schichtdicke und WAK.
1. Eine dickere SiC-Beschichtung ist nicht automatisch besser.
Eine zusätzliche Dicke kann eine größere Schutzbarriere bieten, kann aber auch die Bauteilabmessungen verändern und die akkumulierte Restspannung erhöhen. Dies wird wichtig für Suszeptoren undWaferträgerwo Taschentiefe, Ebenheit und Kantengeometrie prozesskritisch sind.
2. Die CTE-Anpassung ist ebenso wichtig.
SiC wird bei hoher Temperatur abgeschieden und kühlt dann zusammen mit dem Graphitsubstrat ab. Wenn sich SiC und Graphit unterschiedlich ausdehnen und zusammenziehen, entsteht in der Nähe der Grenzfläche mechanische Spannung.
Ein vereinfachter Fehlerpfad ist:
WAK-Fehlanpassung → Eigenspannung → Mikroriss → Rissausbreitung → Delaminierung → Partikel / freiliegender Graphit
Dieser Mechanismus erklärt, warum Beschichtungsfehler nicht immer einfach durch eine Erhöhung der Dicke behoben werden können.
Ein 2026Keramik InternationalDie Studie untersuchte speziell SiC, das bei 1.260 °C, 1.280 °C und 1.320 °C auf Graphit abgeschieden wurde, und stellte fest, dass die Abscheidungstemperatur die Mikrostruktur und die Grenzflächenhaftung beeinflusste.
Daher sollte die Beschichtungsqualität anhand der Kombination folgender Faktoren beurteilt werden:
Reinheit + Mikrostruktur + Gleichmäßigkeit + Schnittstellenintegrität + Geometrie
und nicht nur die Dicke.
Die stärksten Anwendungen sind Komponenten, die hohen Temperaturen, reaktiver Chemie und strengen Anforderungen auf Waferebene ausgesetzt sind.
1. Siliziumepitaxie
SiC-beschichtete Graphitsuszeptoren stützen Wafer und beteiligen sich gleichzeitig an der Wärmeübertragung. Ebenheit, Taschengeometrie, Beschichtungsgleichmäßigkeit und Oberflächenzustand können die Wafertemperatur und die epitaktische Gleichmäßigkeit beeinflussen.
Die Beschichtung ist daher Teil eines umfassenderen thermischen Systems:
Heizung/Energiequelle → Suszeptor → Wafer-Wärmegrenze → Wafer-Temperatur → Epitaxiewachstum
2. Siliziumkarbid-Epitaxie
Die SiC-Epitaxie stellt besonders hohe Anforderungen an Thermofeldmaterialien. Suszeptoren, Ringe und zugehörige Komponenten müssen bei wiederholtem Hochtemperaturbetrieb chemische Stabilität, geringe Kontamination und Dimensionskonsistenz aufrechterhalten.
3. GaN- und LED-MOCVD
MOCVD-Waferträger und Satellitenplattformen werden in Umgebungen mit vielen Vorläufern betrieben, in denen die Temperaturverteilung des Trägers die Wachstumsbedingungen im gesamten Wafer beeinflusst.
Änderungen in der Trägergeometrie oder im Oberflächenzustand können zu Abweichungen bei Folgendem führen:
l Wafertemperatur;
l Wachstumsrate;
l Filmdicke;
l Zusammensetzung;
l Wafer-zu-Wafer-Gleichmäßigkeit.
Mersen identifiziert insbesondere hochreinen SiC-beschichteten Graphit, gleichmäßiges thermisches Verhalten, Beständigkeit gegenüber aggressiven Gasen und Beständigkeit gegen chemische Reinigung vor Ort als wichtige Anforderungen für Epitaxieanwendungen.
4. Andere Hochtemperaturprozesse
Bei ausgewählten RTP/RTA-, CVD-, ALD- und anderen Wärmefeldkomponenten kann auch SiC-beschichteter Graphit verwendet werden, wenn Temperatur, Chemie, Kontaminationsrisiko und Geometrie dies rechtfertigen.
Die Auswahl sollte mit dem beginnenReaktor und Prozess, keine allgemeine Beschichtungsspezifikation.
Definieren:
l Prozess- und Reaktormodell;
l Wafergröße;
l Betriebstemperatur;
l Prozess- und Reinigungsgase;
l Bauteilzeichnung;
l Graphitbedarf;
l kritische Abmessungen und Ebenheit;
l Beschichtungsdicke;
l Oberflächenrauheit;
l Inspektionsanforderungen.
Die nützlichste Ausschreibung stellt eine zentrale Frage:
Was muss diese Komponente im Reaktor tun?
Die SiC-Beschichtung kann dann um das eigentliche Ziel herum konstruiert werden und nicht um einen isolierten Materialparameter.
Bei Epitaxie und MOCVD geht es nicht nur um eine möglichst langlebige Beschichtung. Es handelt sich um eine Komponente, die Folgendes unterstützen kann:
Stabile Wafertemperatur + geringe Kontamination + geringe Partikelerzeugung + wiederholbares Wachstum + vorhersehbare Lebensdauer
6. FAQ
Es entsteht eine hochreine, chemisch resistente Prozessoberfläche unter Beibehaltung der Bearbeitbarkeit und der thermischen Vorteile des Graphitkörpers.
CVD ermöglicht das direkte Wachstum von SiC auf komplexen Graphitoberflächen und ermöglicht die Kontrolle über die Struktur, Dicke und Gleichmäßigkeit der Beschichtung, wenn der Abscheidungsprozess richtig konzipiert ist.
Nein. Die Dicke muss gegen Restspannung, Maßtoleranz, Komponentengeometrie und Betriebsbedingungen abgewogen werden.
Zu den häufigen Ursachen zählen Unstimmigkeiten zwischen Graphit und SiC-WAK, Restspannung, Grenzflächendefekte, ungeeignete Abscheidungsbedingungen und wiederholte Temperaturwechsel.
Geben Sie Zeichnung, Reaktormodell, Prozess, Wafergröße, Betriebstemperatur, Prozess- und Reinigungsgase, Graphitbedarf, Beschichtungsspezifikation, kritische Toleranzen, Prüfkriterien und Menge an.
Benötigen Sie eine kundenspezifische CVD-SiC-beschichtete Graphitkomponente?
VeTek Semiconductor bietet SiC-beschichtete Graphitkomponenten für die Halbleiterepitaxie und verwandte Hochtemperaturverarbeitungsanwendungen.
Teilen Sie Ihr Reaktormodell, Komponentenzeichnungen, Graphitanforderungen, Beschichtungsspezifikationen, Betriebsbedingungen und Inspektionskriterien mit, um eine geeignete Lösung zu besprechen.
Fordern Sie technische Beratung an| Senden Sie Ihre Zeichnung
Entdecken Sie unser Produktsortiment an Siliziumkarbid-Beschichtungen.
1. SGL Carbon. SIGRAFINE® SiC-Beschichtungen.Technische Daten und Anwendungsinformationen für CVD-SiC-Beschichtungen auf isostatischem Graphit.
2. Mersen. Halbleiterprozessausrüstung – Ultrareiner Graphit, beschichtet mit Siliziumkarbid.Technische Informationen für Epitaxie- und MOCVD-Anwendungen.
3. Huo, Y., Qin, S., Chen, Y., et al. „Untersuchung der Prozess-Struktur-Eigenschafts-Korrelation bei CVD-SiC-Beschichtungen auf Graphitsubstraten.“Wissenschaftliche Berichte, Bd. 16, Artikel 4150, 2026.
4. Ma, Q., et al. „Grenzflächenhaftung von CVD-SiC-Beschichtungen auf Graphitsubstraten: Rolle der Temperatur in der Mikrostruktur und den mechanischen Eigenschaften.“Keramik International, Bd. 52, Ausgabe 3, 2026, S. 3711–3718.
