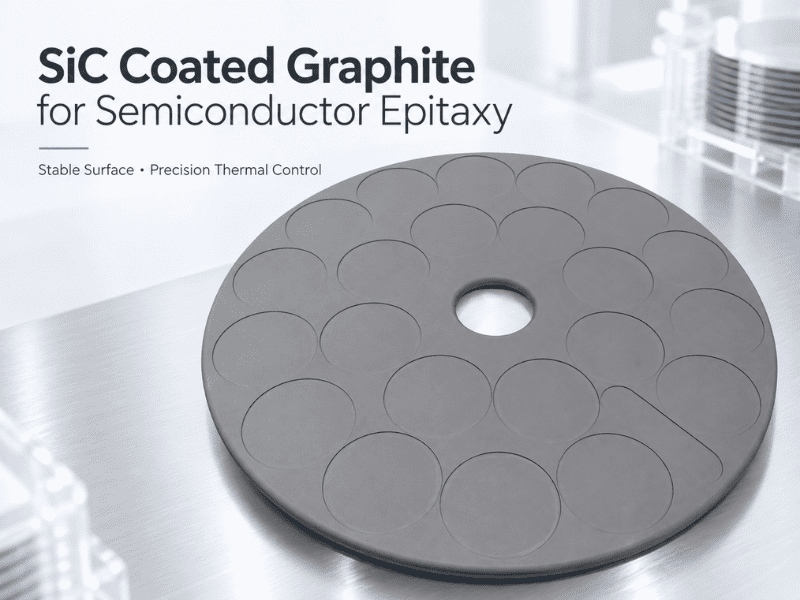

SiC-beschichteter Graphitsuszeptor: Wie er sich auf die Gleichmäßigkeit der Epitaxie und die Waferqualität auswirkt？

Ein SiC-beschichteter Graphit-Suszeptor ist nicht einfach nur ein Waferhalter. In der Halbleiterepitaxie ist es Wärmefeldkomponente, mechanische Schnittstelle und prozesszugewandte Oberfläche zugleich. Sein Graphitkörper sorgt für Bearbeitbarkeit und thermische Funktionalität, während die CVD-SiC-Beschichtung für eine chemisch stabile Oberfläche in der Nähe des Wafers sorgt. Da die Wafertemperatur an die Suszeptorgeometrie, die Ebenheit, das Taschendesign und den Oberflächenzustand gekoppelt ist, kann die Suszeptorqualität die epitaktische Gleichmäßigkeit und die Lauf-zu-Lauf-Stabilität beeinflussen.

Warum der Suszeptor Teil des Epitaxieprozesses ist

Während der Silizium- oder SiC-Epitaxie muss der Wafer in einer streng kontrollierten thermischen und chemischen Umgebung positioniert werden. Der Suszeptor trägt den Wafer, koppelt oder absorbiert Energie vom Reaktor, überträgt Wärme auf den Wafer und definiert die physikalische Grenze direkt darunter. Aus diesem Grund kann das Bauteil nicht nur anhand der Graphitqualität oder der Beschichtungsdicke beurteilt werden.

SGL Carbon gibt an, dass die Eigenschaften und die Qualität von Graphitsuszeptoren einen entscheidenden Einfluss auf die Qualität der Epitaxieschicht haben und legt Wert auf hochreinen isostatischen Graphit, eine homogene SiC-Beschichtung und enge Maßtoleranzen. Das ASM-Suszeptorprogramm hebt außerdem Taschenprofil, Ebenheit, Oberflächenbeschaffenheit und Reinheit als prozessrelevante Spezifikationen hervor.

Die technische Beziehung kann daher ausgedrückt werden als:

Suszeptormaterial + Geometrie + Ebenheit + Beschichtungszustand → Wafer-Wärmegrenze → Wafer-Temperaturverteilung → Epitaxiewachstum

Der Suszeptor agiert nicht allein. Gasfluss, Reaktordesign, Waferrotation, Druck, Vorläuferchemie und Temperaturkontrollstrategie bleiben weiterhin von entscheidender Bedeutung. Der Suszeptor ist jedoch eine der primären Hardwareschnittstellen, über die diese Bedingungen an den Wafer übermittelt werden.

Wie Geometrie und Ebenheit die Wafertemperatur beeinflussen

Bei einem Epitaxie-Suszeptor ist die Maßgenauigkeit auch ein thermischer Parameter.

Eine zu tiefe, zu flache oder lokal verzerrte Wafertasche verändert den Abstand zwischen Wafer und Suszeptoroberfläche. Ebenheitsfehler können den lokalen Wärmekontakt, den Strahlungsaustausch und die effektive Wärmegrenze unter dem Wafer verändern. Bei einem Träger mit mehreren Taschen können daher kleine Unterschiede zwischen den Taschen zu unterschiedlichen lokalen Temperaturverläufen führen, selbst wenn der nominale Reaktorsollwert unverändert bleibt.

Taschendurchmesser, Taschentiefe, Kantenprofil, Wandstärke, Konzentrizität und Gesamtebenheit sollten daher als zusammenhängendes Konstruktionssystem und nicht als isolierte Abmessungen behandelt werden.

Kommerzielle Suszeptorspezifikationen spiegeln diesen Zusammenhang wider. SGL Carbon identifiziert Taschenprofil, Ebenheit und Maßhaltigkeit als wichtige Merkmale von Silizium-Epitaxie-Suszeptoren, während Mersen den Schwerpunkt auf Präzisionsbearbeitung und thermische Gleichmäßigkeit bei beschichteten Graphitgeräten für die Epitaxie legt.

Die sinnvollere technische Frage lautet daher nicht einfach:

> Liegt das Teil innerhalb der Zeichnungstoleranz?

Es ist:

> Werden die kritischen Abmessungen streng genug kontrolliert, um die beabsichtigte thermische Grenze an jeder Waferposition zu wahren?

Diese Unterscheidung ist besonders wichtig für Ersatzsuszeptoren. Eine Komponente kann einem vorhandenen Teil geometrisch ähnlich erscheinen, sich jedoch anders verhalten, wenn ihr Taschenprofil, ihre Ebenheit, ihr Graphitgrad, ihre Oberflächenbeschaffenheit oder ihre Beschichtungsarchitektur vom qualifizierten Design abweichen.

Warum die CVD-SiC-Beschichtung über den chemischen Schutz hinaus wichtig ist

Die CVD-SiC-Beschichtung wird oft als Schutzschicht beschrieben, diese Definition ist jedoch unvollständig.

Seine erste Funktion ist chemischer Natur. Eine dichte SiC-Oberfläche reduziert die direkte Einwirkung von Hochtemperatur-Prozessgasen und Reinigungschemikalien auf das Graphitsubstrat. Seine zweite Funktion ist die Kontaminationskontrolle, da die Beschichtung zur prozesszugewandten Oberfläche wird, die dem Wafer am nächsten liegt. Seine dritte Funktion ist die Oberflächenstabilität: Der Suszeptor muss durch wiederholte Abscheidungs-, Reinigungs-, Heiz- und Kühlzyklen einen konstanten Zustand aufrechterhalten.

SGL Carbon beschreibt seine SiC-Beschichtungen als dichte CVD-Schichten mit hoher chemischer und thermischer Beständigkeit und weist darauf hin, dass das Wärmeausdehnungsverhalten des Graphitsubstrats an die Beschichtung angepasst werden sollte, um thermische Spannungen zu minimieren. Mersen identifiziert ebenfalls die Graphit/SiC-CTE-Kompatibilität als wichtig für die langfristige Integrität der Beschichtung.

Bei der Epitaxie sollte die Beschichtungsqualität daher anhand der Nenndicke beurteilt werden. Gleichmäßigkeit der Dicke, Oberflächenrauheit, Pinhole-Resistenz, Grenzflächenstabilität und Beschichtungsintegrität sind wichtig, da Risse, Abblättern oder fortschreitendes Aufrauen der Oberfläche die dem Wafer präsentierte Grenze verändern.

Der fertige Suszeptor lässt sich besser als gekoppeltes Materialsystem verstehen:

Graphitsubstrat + Präzisionsgeometrie + CVD-SiC-Oberfläche + Schnittstellenintegrität

Eine Änderung an einem dieser Elemente kann das Verhalten der gesamten Komponente verändern.

Deshalb sollte „dickere Beschichtung“ nicht automatisch als „bessere Beschichtung“ interpretiert werden. Eine Beschichtung muss ausreichenden Schutz bieten und gleichzeitig mit dem Substrat, Bauteiltoleranzen und wiederholten Temperaturwechseln kompatibel bleiben.

Wie der Zustand des Suszeptors die Gleichmäßigkeit der Epitaxie beeinflussen kann

Epitaktisches Wachstum ist sehr temperaturempfindlich. Die lokale Wafertemperatur trägt daher zur Wachstumsrate, Schichtdicke, Zusammensetzung und Gleichmäßigkeit der elektrischen Eigenschaften bei.

Wenn sich die Ebenheit des Suszeptors ändert, eine Wafertasche verschleißt, sich Ablagerungen ungleichmäßig ansammeln oder die SiC-Beschichtung lokal abgebaut wird, können sich auch die thermischen und chemischen Grenzen um den Wafer ändern. Das Ergebnis ist nicht automatisch ein fehlerhafter Wafer, aber das Risiko von Variationen von Tasche zu Tasche, von Wafer zu Wafer oder von Lauf zu Lauf kann zunehmen.

Der Mechanismus kann wie folgt vereinfacht werden:

Geometrie- oder Oberflächenänderung → Änderung der lokalen thermischen Grenze → Änderung der Wafertemperatur → Änderung der Wachstumskinetik

Ein ähnliches Prinzip gilt für rotierende MOCVD-Waferträger. SGL Carbon verbindet hochreinen Graphit, homogene SiC-Beschichtung, Wärmeleitfähigkeit und enge Maßtoleranzen mit der Leistung von Waferträgern in der LED-Produktion.

Es ist daher zu einfach zu behaupten, dass eine „bessere SiC-Beschichtung die Ausbeute steigert“. Eine technisch vertretbarere Schlussfolgerung ist, dass ein stabiler, in seinen Abmessungen kontrollierter SiC-beschichteter Graphitsuszeptor dazu beiträgt, die für eine wiederholbare Epitaxie erforderlichen thermischen und Oberflächenbedingungen aufrechtzuerhalten.

Dadurch ändert sich auch die Art und Weise, wie Ungleichmäßigkeiten untersucht werden sollten.

Wenn ein Epitaxiereaktor eine unerklärliche Drift zeigt, prüfen Prozessingenieure natürlich die Temperatureinstellungen, den Gasfluss, den Druck und die Vorläuferzufuhr. Der Zustand des Suszeptors sollte in die gleiche Untersuchung einbezogen werden. Ebenheit, Taschenverschleiß, Ablagerungshistorie, Beschichtungsintegrität und Maßhaltigkeit von Ersatzteilen können allesamt relevante Variablen sein.

In diesem Sinne ist der Suszeptor nicht nur eine Verbrauchskomponente. Es ist Teil der Prozesssteuerungshardware.

Fehlermodi, die für den Waferprozess von Bedeutung sind

Der Abbau des Suszeptors verläuft oft eher schleichend als katastrophal. Ein Teil kann mechanisch intakt bleiben, während sich sein Prozessverhalten bereits zu ändern beginnt.

Risse oder Ablösungen der Beschichtung können Graphit freilegen und das Partikelrisiko erhöhen. Das Abblättern der Kanten kann auf eine lokale Spannungskonzentration hinweisen. Das Aufrauen der Oberfläche verändert den Zustand der Prozessfläche und kann das spätere Ablagerungsverhalten beeinflussen. Taschenverschleiß kann die Positionierung des Wafers verändern, während der Verlust der Ebenheit die thermische Beziehung zwischen Wafer und Suszeptor verändert. Ein ungleichmäßiger Beschichtungsabbau kann auch zu unterschiedlichen Oberflächenzuständen auf derselben Komponente führen.

Diese Veränderungen können auf thermische Zyklen, eine Nichtübereinstimmung des Graphit/SiC-WAK, Prozesschemie, aggressive Reinigung, mechanische Handhabung, Beschichtungsfehler oder aufgelaufene Betriebszeit zurückzuführen sein.

Die relevante Ingenieursfrage lautet daher nicht nur:

> Ist der Suszeptor ausgefallen?

sondern vielmehr:

> Hat sich der Suszeptor ausreichend verändert, um die Prozessgrenzen zu verändern, denen der Wafer ausgesetzt ist?

Eine visuelle Inspektion allein reicht möglicherweise nicht aus, um diese Frage zu beantworten. Abhängig vom Prozess kann eine sinnvolle Qualifizierung Dimensionsmessung, Ebenheitsprüfung, Taschenprofilprüfung, Bewertung des Oberflächenzustands und Bewertung der Beschichtungsintegrität umfassen.

Aus diesem Grund gibt es keine allgemeingültige Anzahl von Prozesszyklen, nach denen jeder SiC-beschichtete Graphitsuszeptor ausgetauscht werden sollte. Reinigung, Neubeschichtung oder Austausch sollten auf dem Zustand der Komponenten und den Prozessnachweisen basieren.

So spezifizieren Sie einen benutzerdefinierten Epitaxie-Suszeptor oder einen Ersatz-Epitaxie-Suszeptor

Eine technisch sinnvolle Ausschreibung sollte mit dem Reaktor und dem Prozess beginnen und nicht mit einer allgemeinen Anfrage nach „SiC-beschichtetem Graphit“.

Der Lieferant sollte zunächst den Reaktorhersteller und das Reaktormodell verstehen, ob die Komponente für die Siliziumepitaxie oder SiC-Epitaxie verwendet wird, die Wafergröße, die Taschenkonfiguration, die Heizmethode, den Betriebstemperaturbereich, die Prozessgase und die Reinigungschemie.

Die Komponentendefinition sollte dann die Abmessungen festlegen, die das Prozessverhalten beeinflussen, insbesondere Ebenheit, Taschentiefe, Taschendurchmesser, Kantengeometrie und andere kritische Toleranzen. Graphitsorte, Reinheit, Anforderungen an die CVD-SiC-Beschichtung, Oberflächenbeschaffenheit und Prüfkriterien sollten anhand dieser Anforderungen definiert werden.

Eine praktische Auswahlreihenfolge ist:

Reaktor → Prozess → Geometrie → Graphit → SiC-Beschichtung → Inspektion

Für Ersatzkomponenten ist eine vorhandene Zeichnung äußerst wertvoll, aber die Zeichnung allein enthält möglicherweise nicht alle prozesskritischen Anforderungen. Ebenso wichtig können qualifizierte Materialqualität, Beschichtungsspezifikation, historische Inspektionsdaten und tatsächliche Betriebsbedingungen sein.

Das Ziel besteht nicht nur darin, die Lebensdauer der Beschichtung zu maximieren. Dadurch soll eine wiederholbare Beziehung zwischen dem Suszeptor und dem Wafer während der gesamten Lebensdauer der Komponente aufrechterhalten werden.

Das bedeutet, die Kombination aus Folgendem beizubehalten:

Dimensionsstabilität + thermische Konsistenz + Oberflächenintegrität + geringe Kontamination + geringes Partikelrisiko

für den Epitaxieprozess erforderlich.

FAQ

1. Was bewirkt ein SiC-beschichteter Graphitsuszeptor bei der Epitaxie?

Es stützt den Wafer und fungiert gleichzeitig als Teil des Reaktorwärmefelds und als prozesszugewandte Oberfläche unter dem Wafer. Seine Geometrie und Oberflächenbeschaffenheit tragen dazu bei, die lokale thermische Umgebung des Wafers zu definieren.

2. Warum sind Graphitsuszeptoren mit SiC beschichtet?

Graphit sorgt für Bearbeitbarkeit und ein nützliches thermisches Verhalten, während CVD-SiC eine chemisch stabilere und verunreinigungsbeständigere, dem Prozess zugewandte Oberfläche bietet.

3. Wie wirkt sich die Ebenheit des Suszeptors auf die Gleichmäßigkeit der Epitaxie aus?

Die Ebenheit verändert die geometrische und thermische Beziehung zwischen Wafer und Suszeptor. Eine übermäßige Abweichung kann die lokale Wärmeübertragung verändern und zu einer Ungleichmäßigkeit der Wafertemperatur beitragen.

4. Können Schäden an der SiC-Beschichtung die Waferqualität beeinträchtigen?

Beschichtungsschäden können die Prozessstabilität beeinträchtigen, indem sie Graphit freilegen, Partikel erzeugen oder den lokalen Oberflächenzustand verändern. Die praktischen Auswirkungen hängen vom Ort und der Schwere des Schadens sowie vom Reaktorprozess ab.

5. Welche Informationen werden für eine Anfrage für einen kundenspezifischen Suszeptor oder einen Ersatzsuszeptor benötigt?

Geben Sie das Reaktormodell, den Prozesstyp, die Wafergröße, die Zeichnung oder STEP-Datei, die Taschengeometrie, die Ebenheit und kritische Toleranzen, den Graphitbedarf, die SiC-Beschichtungsspezifikation, die Oberflächenbeschaffenheit, die Inspektionsanforderungen und die Menge an.

Referenzen

1. SGL Carbon – Graphit-Suszeptoren und Komponenten für die Silizium- und SiC-Epitaxie. Technische Informationen zu hochreinem isostatischem Graphit, homogenen SiC-Beschichtungen, Maßtoleranzen und Epitaxieanwendungen.

2. SGL Carbon – Suszeptoren für ASM Epsilon-Reaktoren. Technische Informationen zu Taschenprofil, Ebenheit, Oberflächenbeschaffenheit, Reinheit, Beschichtung und Dimensionskontrolle für Silizium-Epitaxie-Suszeptoren.

3. Mersen – Halbleiterprozessausrüstung. Technische Informationen zu hochreinem SiC-beschichtetem Graphit, CTE-Kompatibilität, Präzisionsbearbeitung und Epitaxie/MOCVD-Anwendungen.
