Warum wird Graphit für die Halbleiterepitaxie mit Siliziumkarbid beschichtet?

Bei der Halbleiterepitaxie wird Graphit nur selten ausgewählt, weil er hohen Temperaturen standhalten kann. Sein wahrer Wert liegt in der Kombination aus Bearbeitbarkeit, thermischer Reaktion, elektrischem Verhalten und der Fähigkeit, komplexe Reaktorkomponenten wie Zylindersuszeptoren, Pfannkuchensuszeptoren, Einzelwaferhalter und MOCVD-Träger zu formen. Doch die gleiche Graphitoberfläche, die diese Vorteile bietet, ist nicht immer für die direkte und wiederholte Einwirkung der Epitaxieumgebung geeignet. Aus diesem Grund werden viele kritische Graphitkomponenten mit einer dichten Schicht geschütztChemisch aufgedampfte Siliziumkarbidbeschichtung, das schaffen, was gemeinhin als beschrieben wirdSiC-beschichteter Graphit.

Das technische Konzept ist einfach, aber wichtig: Der Graphitkörper stellt die strukturelle und thermische Plattform dar, während die CVD-SiC-Schicht zur dem Prozess zugewandten Oberfläche wird. Das resultierende Bauteil muss daher als ein integriertes Materialsystem und nicht als Graphit mit einer optionalen Schutzschicht betrachtet werden.

Warum Graphit in Epitaxiereaktoren weiterhin wichtig bleibt

Ein Epitaxie-Suszeptor leistet wesentlich mehr Arbeit als nur das Halten eines Wafers. Es legt die mechanische Position des Wafers fest, beteiligt sich an der Wärmeübertragung und interagiert je nach Reaktordesign mit Rotation, Induktionserwärmung und Gasströmung. Kleine Änderungen der Taschentiefe, der Ebenheit, des Oberflächenprofils oder des thermischen Verhaltens können die lokale Waferumgebung verändern und letztendlich die epitaktische Gleichmäßigkeit beeinflussen.

Diese Anforderung erklärt die weitere Verwendung von feinkörnigem und isostatischem Graphit. Graphit kann durch Präzisionsbearbeitung in Geometrien gebracht werden, deren Herstellung aus vielen dichten Keramikmaterialien erheblich schwieriger oder teurer wäre. Es bietet außerdem thermische und elektrische Eigenschaften, die mit mehreren Heißwand- und induktionsbeheizten Reaktorkonzepten kompatibel sind.

Für kommerzielles Silizium undSiC-EpitaxieSGL Carbon identifiziert hochfesten isostatischen Graphit als Basismaterial für beschichtete Suszeptoren und stellt fest, dass die Qualität des Suszeptormaterials einen direkten Einfluss auf die Qualität der Epitaxieschicht hat. Enge Maßtoleranzen, homogene Beschichtung und Reinheit werden daher als zusammenhängende Anforderungen und nicht als eigenständige Spezifikationen behandelt.

Die Schwierigkeit besteht darin, dass ein für den Aufbau des Thermokörpers geeignetes Material nicht unbedingt die optimale Oberfläche für den Kontakt mit der Prozessatmosphäre darstellt. Diese Unterscheidung ist der Hauptgrund für die Verwendung von Siliziumkarbid.

Warum blanker Graphit keine ideale Prozessoberfläche ist

A blankes Graphitbauteilarbeitet in einer Umgebung mit hohen Temperaturen, reaktiven Vorläufergasen und wiederholtem Erhitzen und Abkühlen. Unter diesen Bedingungen kann die Oberfläche nach und nach Teil der Reaktorchemie werden.

Bei der Siliziumkarbid-Epitaxie ist dieses Problem besonders deutlich. In der veröffentlichten Arbeit zum chloridbasierten SiC-CVD werden Graphit-Suszeptoren beschrieben, die speziell mit SiC beschichtet sind, um zu verhindern, dass während des Wachstums Verunreinigungen und zusätzliche Kohlenwasserstoffe aus heißem Graphit freigesetzt werden. Dieselbe Arbeit berichtet, dass eine Verschlechterung der SiC-Beschichtung an heißen Stellen die Reproduzierbarkeit von Durchlauf zu Durchlauf beeinträchtigen kann, was zeigt, dass der Zustand der Suszeptoroberfläche Teil des Prozesses selbst werden kann.

Das Risiko ist daher umfassender als die einfache Oxidation. Direkte Einwirkung kann zu chemischem Angriff, fortschreitender Aufrauung der Oberfläche, Freisetzung von Partikeln, Freilegung von Spurenverunreinigungen oder unerwünschten Reaktionen zwischen dem Graphit und dem Prozessgas führen. Reinigungszyklen können einen weiteren Stressmechanismus hervorrufen, da dieselbe Komponente wiederholt sowohl die Abscheidungschemie als auch die Kammerreinigungschemie überstehen muss.

Für die Halbleiterproduktion entsteht dadurch eine unerwünschte Rückkopplungsschleife. Der Oberflächenabbau verändert den Zustand des Suszeptors; ein sich verändernder Suszeptor kann die lokale chemische und thermische Grenze um den Wafer herum verändern; und eine sich ändernde Grenze kann die Wiederholbarkeit des Prozesses verringern.

Der Zweck der Graphitbeschichtung besteht also nicht nur darin, das Teil „korrosionsbeständiger“ zu machen. Es geht darum, das zu behaltenDie prozessseitige Grenze ist im Laufe der Zeit stabiler.

CVD SiC als funktionale Schnittstelle zwischen Graphit und dem Prozess

Eine CVD-SiC-Beschichtung erzeugt eine dichte Siliziumkarbidoberfläche über dem bearbeiteten Graphitkörper. Kommerzielle SiC-Beschichtungen werden üblicherweise durch chemische Gasphasenabscheidung bei Temperaturen über etwa 1.200 °C abgeschieden. SGL Carbon berichtet von typischen Abscheidungstemperaturen von 1.200–1.300 °C und betont insbesondere, dass das Wärmeausdehnungsverhalten des Graphitsubstrats auf die Beschichtung abgestimmt sein sollte, um thermische Spannungen zu minimieren.

Nach der Abscheidung fungiert die SiC-Schicht als funktionelle Schnittstelle zwischen dem Graphit und der Reaktoratmosphäre. Seine chemische Beständigkeit reduziert den direkten Angriff auf den darunter liegenden Kohlenstoff. Seine Dichte begrenzt den direkten Kontakt des Graphits mit der Prozessumgebung. Seine hohe Reinheit sorgt für eine besser kontrollierte Oberfläche in der Nähe des Wafers und seine mechanische Integrität trägt dazu bei, die Bildung von erosionsbedingten Partikeln zu reduzieren.

Voraussetzung für diese Vorteile ist, dass die Beschichtung intakt bleibt. Eine Beschichtung mit schlechter Gleichmäßigkeit der Dicke, lokalen Nadellöchern, Restspannung oder schwacher Haftung kann schließlich reißen oder sich ablösen. Dabei wird der Graphit wieder freigelegt und die Schutzfunktion geht lokal verloren.

Aus diesem Grund ist die Schichtdicke allein kein aussagekräftiger Qualitätsmaßstab. Die nützlichsten technischen Parameter sind die Kombination vonReinheit, Dichte, Oberflächenrauheit, Gleichmäßigkeit der Dicke, Mikrostruktur, Substratkompatibilität und Grenzflächenintegrität.

Mersen verfolgt in seinen Leitlinien für Halbleiterausrüstung den gleichen Materialsystemansatz. Es beschreibt hochreinen, mit SiC beschichteten Graphit für Epitaxie und MOCVD und hebt insbesondere die CTE-Kompatibilität zwischen Graphit und Siliziumkarbid als Voraussetzung für die langfristige Integrität der Beschichtung hervor.

In der Praxis ist das ideale Bauteil nicht dasjenige mit der dicksten SiC-Schicht. Dabei sind Graphitsorte, Beschichtungsarchitektur, Bearbeitungstoleranzen und Betriebsbedingungen ausreichend gut aufeinander abgestimmt, um über wiederholte Prozesszyklen hinweg stabil zu bleiben.

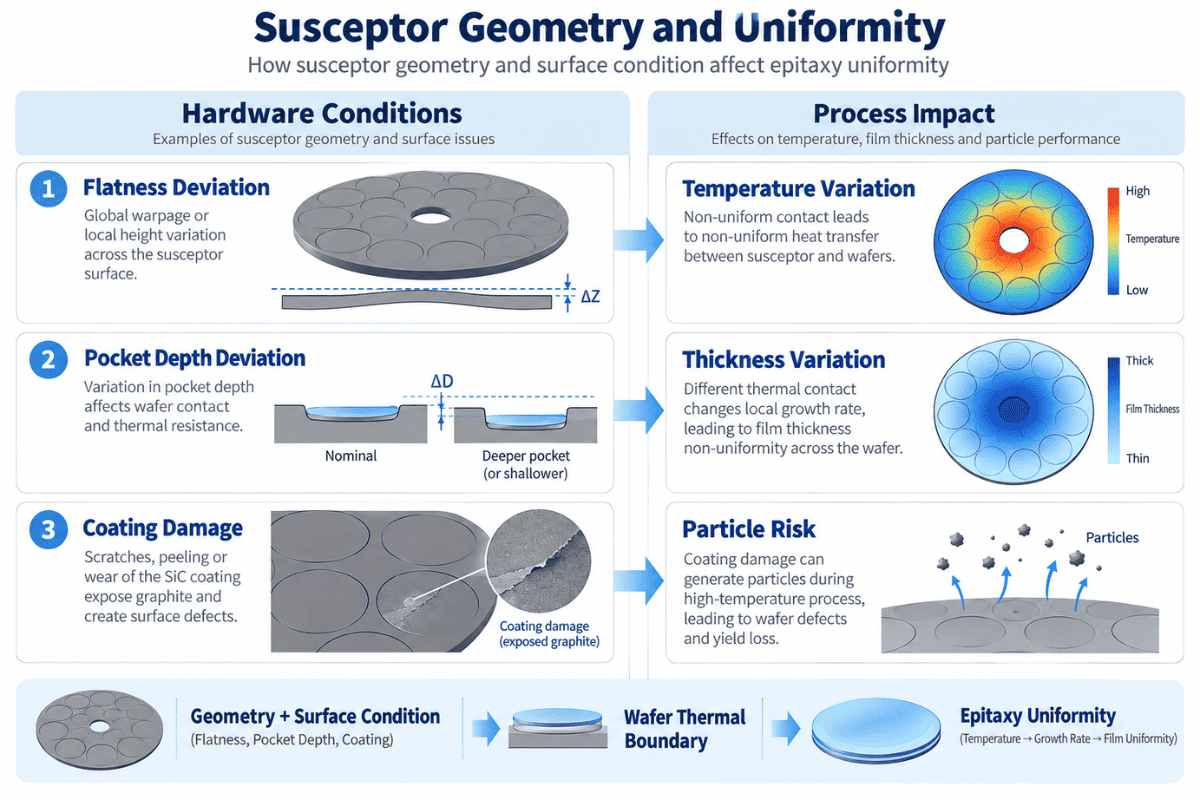

Wie wirken sich Suszeptorgeometrie und Ebenheit auf die Gleichmäßigkeit der Wafertemperatur aus?

Der Wert eines SiC-beschichteten Suszeptors wird deutlicher, wenn die Komponente als Teil des Wärmefelds und nicht nur als Verbrauchsmaterial betrachtet wird.

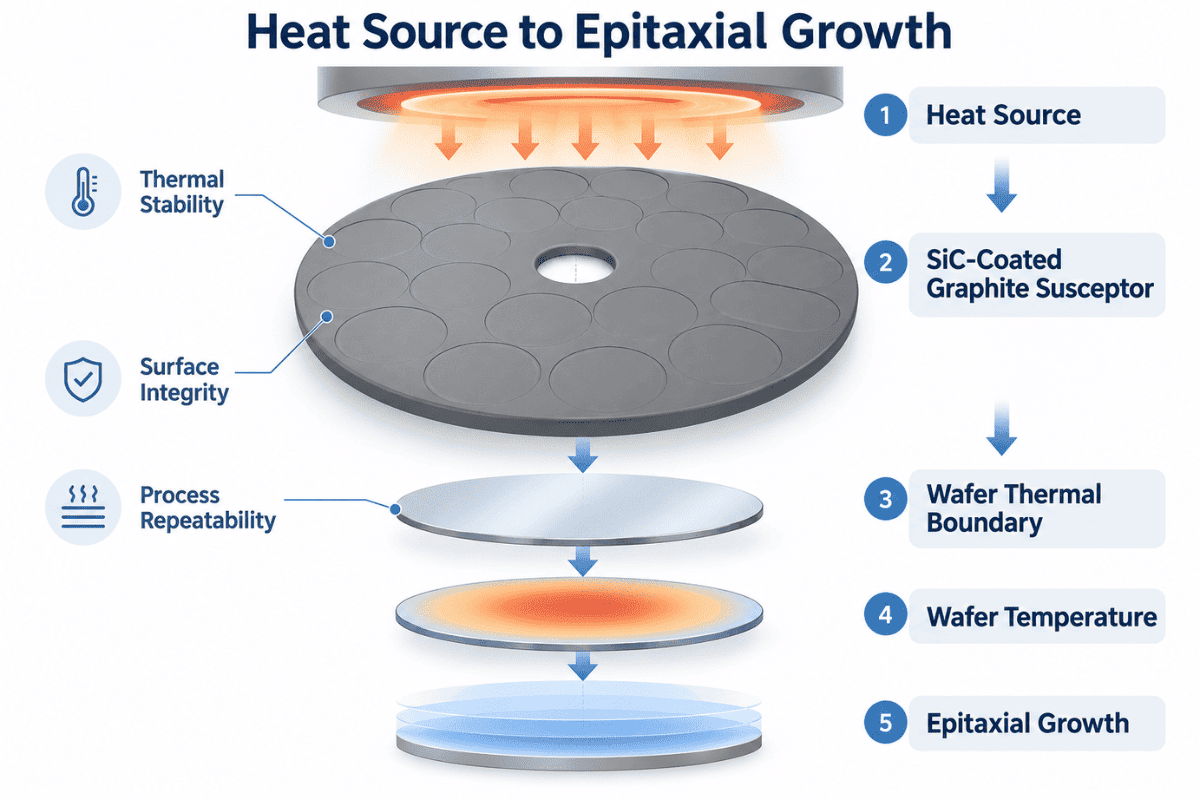

Der Energiepfad in einem vereinfachten Epitaxiesystem kann wie folgt dargestellt werden:

Wärmequelle → SiC-beschichteter Graphitsuszeptor → Wafer-Wärmegrenze → Wafer-Temperatur → Epitaxiewachstum

Jede Schnittstelle ist wichtig. Wenn sich der Suszeptor verformt, wenn sich die Größe der Taschen ändert, wenn sich Ablagerungen ungleichmäßig ansammeln oder wenn die Beschichtung lokal versagt, können sich die Bedingungen, denen der Wafer ausgesetzt ist, ändern, selbst wenn die nominale Reaktorrezeptur unverändert bleibt.

Deshalb sind Präzisionsbearbeitung und Beschichtungsqualität eng miteinander verbunden. SGL Carbon legt Wert auf Taschenprofil, Ebenheit, Oberflächenbeschaffenheit, Reinheit und homogene SiC-Beschichtung für Silizium-Epitaxie-Suszeptoren und verknüpft auch die Suszeptoreigenschaften mit der Qualität der Epitaxieschicht.

Eine ähnliche Beziehung besteht bei MOCVD. Wafer-Träger drehen Substrate durch ein kontrolliertes Wärme- und Vorläuferfeld, und das thermische Verhalten des Trägers trägt zur Temperaturverteilung des Wafers bei. SGL Carbon weist darauf hin, dass hochreiner Graphit, homogene SiC-Beschichtungen und enge Maßtoleranzen zur Steuerung der Trägerleistung in LED- und GaN-bezogenen MOCVD-Anwendungen verwendet werden.

Es wäre daher unzutreffend zu behaupten, dass die SiC-Beschichtung allein „die epitaktische Ausbeute verbessert“. Die vertretbarere technische Schlussfolgerung ist, dass eine stabile, gut gestaltete SiC-beschichtete Graphitkomponente zur Aufrechterhaltung des Zustands beiträgtthermische, chemische und Kontaminationsrandbedingungenfür wiederholbare Epitaxie erforderlich.

Diese Unterscheidung ist sowohl für die technische Genauigkeit als auch für die Lieferantenqualifikation wichtig.

Warum sich die Anforderungen zwischen Silizium- und SiC-Epitaxie unterscheiden

Das zugrunde liegende Materialkonzept ist für die Silizium- und SiC-Epitaxie ähnlich, die Anforderungen an die Betriebsumgebung sind jedoch unterschiedlich.

Bei der Siliziumepitaxie müssen hochreine beschichtete Suszeptoren Maßhaltigkeit, thermische Gleichmäßigkeit und eine saubere Prozessoberfläche gewährleisten. Kommerzielle Anbieter legen großen Wert auf Ebenheit, Taschengeometrie, Bearbeitungstoleranz und Beschichtungshomogenität, da der Suszeptor Teil des Wafer-Heizsystems ist.

Bei der SiC-Epitaxie wird die heiße Zone typischerweise stärker thermisch und chemisch belastet. In veröffentlichten Reaktorstudien kann beispielsweise das Wachstum von SiC auf Chloridbasis bei Temperaturen um 1.570 °C ablaufen. Unter solchen Bedingungen wird der Abbau der Beschichtung an lokalisierten Hotspots besonders relevant, da Veränderungen an der Suszeptoroberfläche die Reproduzierbarkeit über mehrere Durchläufe hinweg beeinträchtigen können.

Daher stellt sich nicht die Frage, ob die SiC-Beschichtung für einen Prozess „besser“ ist als für einen anderen. Die richtige Frage ist, ob die Beschichtungsarchitektur mit der tatsächlichen kompatibel istTemperatur, Gaschemie, thermischer Zyklus, Reinigungsmethode und Komponentengeometrie.

Die gleiche Logik gilt bei der Bewertung alternativer Beschichtungen wie TaC oder bei der Betrachtung fester SiC-Komponenten. Die Materialauswahl sollte sich an der Prozessumgebung orientieren und nicht an einer generischen Materialhierarchie.

Spezifizierung von SiC-beschichtetem Graphit als technische Komponente

Eine technisch sinnvolle Spezifikation beginnt beim Reaktor und nicht bei der Beschichtung.

Der Lieferant sollte den Epitaxieprozess, die Reaktorkonfiguration, die Wafergröße, die Komponentengeometrie, die Betriebstemperatur, die Prozessgase und die Reinigungschemie verstehen, bevor er die Graphit- und Beschichtungsanforderungen definiert. In der Bauteilzeichnung sollten dann Taschengeometrie, Ebenheit, kritische Abmessungen und Oberflächenbeschaffenheit festgelegt werden. Erst wenn diese Anforderungen verstanden sind, sollten Beschichtungsdicke, Gleichmäßigkeit, Rauheit und Prüfkriterien festgelegt werden.

Dieser Ansatz wandelt die RFQ in eine Warenanfrage um:

„Zitat aSiC-beschichteter Graphitsuszeptor.“

– zu einer technischen Spezifikation, die auf dem tatsächlichen Prozess basiert.

Bei Epitaxiekomponenten besteht das Ziel nicht nur darin, die Lebensdauer der Beschichtung zu maximieren. Ziel ist es, eine unterstützende Komponente zu erhaltenStabile Wafertemperatur, kontrollierte Kontamination, geringes Partikelrisiko, Dimensionskonsistenz und wiederholbare Wachstumsbedingungenwährend der gesamten vorgesehenen Dienstzeit.

FAQ

1. Warum wird Graphit bei der Epitaxie mit Siliziumkarbid beschichtet?

Graphit sorgt für Bearbeitbarkeit und nützliche thermische Eigenschaften, während CVD-SiC eine chemisch stabile, hochreine, dem Prozess zugewandte Oberfläche bietet. Die Kombination ermöglicht den Betrieb komplexer Graphitsuszeptoren in anspruchsvollen Halbleiterumgebungen.

2.Warum nicht blanken Graphit verwenden?

Blanker Graphit kann mit reaktiven Gasen interagieren, Verunreinigungen freilegen, aufrauen oder im Laufe der Zeit Partikel erzeugen. Eine dichte SiC-Beschichtung trennt den Graphit von der Prozessatmosphäre.

3. Beseitigt die SiC-Beschichtung Verunreinigungen?

Nein. Es verringert das Kontaminationsrisiko durch Graphit, wenn die Beschichtung intakt bleibt. Kontaminationen können jedoch auch durch Gase, Kammeroberflächen, Ablagerungen, Handhabung und andere Reaktorkomponenten verursacht werden.

4. Beeinflusst die SiC-Beschichtung die thermische Leistung?

Ja. Beschichtung, Graphitsubstrat, Bauteilgeometrie und Oberflächenzustand beeinflussen zusammen die thermische Grenze zwischen Suszeptor und Wafer. Die Beschichtung sollte daher als Teil des gesamten Bauteils bewertet werden.

5.Welche Informationen sollten in einer Ausschreibung enthalten sein?

Eine nützliche Ausschreibung sollte das Reaktormodell, den Prozesstyp, die Wafergröße, die Komponentenzeichnung, die Betriebstemperatur, die Prozess- und Reinigungsgase, die Graphitanforderungen, die Beschichtungsspezifikation, kritische Toleranzen, die Oberflächenbeschaffenheit, die Prüfkriterien und die erforderliche Menge umfassen.

Referenzen

1. SGL Carbon. Graphitsuszeptoren und Komponenten für die Silizium- und SiC-Epitaxie.

2. SGL Carbon. SIGRAFINE® SiC-Beschichtung.

3. Mersen. Halbleiterprozessausrüstung – Ultrareiner Graphit, beschichtet mit Siliziumkarbid. Pedersen, H. et al. SiC-Epitaxiewachstum mittels CVD auf Chloridbasis. Zeitschrift für Kristallwachstum.
