A CVD-Beschichtung aus Siliziumkarbid (SiC).wird gebildet, indem eine erhitzte Graphitkomponente in einem Reaktor zur chemischen Gasphasenabscheidung kontrollierten Vorläufergasen ausgesetzt wird. Reaktive Spezies erreichen die Graphitoberfläche, wo SiC Keime bildet und zu einer dichten polykristallinen Schicht heranwächst. Bei Halbleiter-Suszeptoren und Wafer-Trägern hängt die erfolgreiche Abscheidung von der Reinheit des Graphits, der Oberflächenvorbereitung, der Temperatur, dem Druck, der Gaschemie, dem Stofftransport, der Geometrie und der Kompatibilität mit der Wärmeausdehnung ab.
Das Ziel besteht nicht einfach darin, Graphit zu „bedecken“, sondern eine hochreine Prozessoberfläche mit kontrollierter Dicke, Rauheit, Stöchiometrie und Grenzflächenintegrität zu schaffen.
Der Prozess beginnt mit der Auswahl, Bearbeitung und Reinigung des Substrats.Hochreiner isostatischer Graphitwird häufig verwendet, da es Bearbeitbarkeit, thermische Stabilität und eine relativ gleichmäßige Mikrostruktur vereint.
Zu den wichtigsten Substratfaktoren gehören Reinheit, Dichte, Porosität, Kornstruktur und Wärmeausdehnungskoeffizient (CTE). Bei Suszeptoren und Waferträgern ist die Bearbeitungsgenauigkeit gleichermaßen wichtig, da Taschentiefe, Ebenheit, Kantengeometrie und Wandstärke den Gasfluss und das endgültige thermische Verhalten beeinflussen können.
Eine vereinfachte Reihenfolge ist:
Graphitauswahl → Präzisionsbearbeitung → Reinigung → Oberflächenvorbereitung → CVD-Abscheidung → Inspektion
Vor der Abscheidung muss die Oberfläche sauber und für die Keimbildung geeignet sein. Verunreinigungen, lose Partikel oder lokale Oberflächenschäden können das frühe SiC-Wachstum stören und später zu Schwachstellen, Nadellöchern oder ungleichmäßigen Bereichen führen. Substratvorbereitung und Beschichtungsauftrag sollten daher als ein integrierter Prozess behandelt werden.

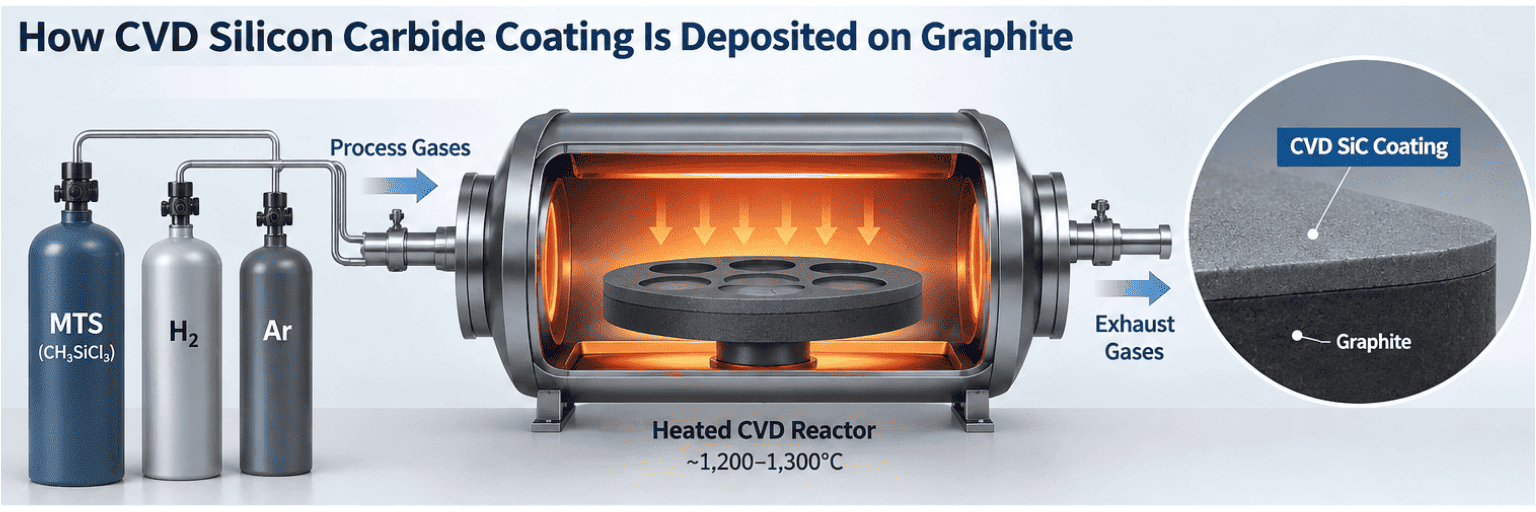

Eine weithin untersuchte Route nutztMethyltrichlorsilan (MTS, CH3SiCl3)als Silizium-Kohlenstoff-Vorläufer aus einer einzigen Quelle, mit Wasserstoff und häufig Argon im Gassystem. Bei hohen Temperaturen zersetzt sich MTS durch Gasphasen- und Oberflächenreaktionen. Reaktive Spezies werden durch die Grenzschicht transportiert, adsorbieren auf der heißen Graphitoberfläche, reagieren und bilden festes SiC, während flüchtige Nebenprodukte entfernt werden.
Die Ablagerungssequenz kann wie folgt vereinfacht werden:
Vorläuferabgabe → Gastransport → Grenzschichtdiffusion → Oberflächenadsorption → Keimbildung → Kornwachstum
Die kommerzielle CVD-SiC-Abscheidung auf Graphit wird üblicherweise oberhalb von ca. durchgeführt1.200°C; SGL Carbon berichtet über einen typischen Bereich von1.200–1.300 °Cfür seinen Ablauf.
Ein 2026Wissenschaftliche BerichteStudie mit einem MTS-H2-System untersucht1.100–1.350 °Cund identifizierte einen Übergang in der Nähe1.180°Czwischen einer stärkeren Kontrolle der Oberflächenreaktion und einem Regime, in dem Transport und Diffusion immer wichtiger werden.
Bei niedrigeren Temperaturen kann die Kinetik der Oberflächenreaktion die Ablagerung begrenzen. Mit steigender Temperatur beschleunigt sich die Zersetzung des Vorläufers. Sobald Oberflächenreaktionen ausreichend schnell ablaufen, wird der Transport reaktiver Spezies durch die Gasgrenzschicht wichtiger.
Bei komplexen Suszeptoren ist daher auch die Gleichmäßigkeit der Beschichtung von entscheidender BedeutungProblem der Fluiddynamik.
![]()
Die CVD-SiC-Qualität wird durch mehrere gekoppelte Variablen bestimmt, nicht durch eine „beste“ Temperatur.
|
Prozessvariable |
Haupteinfluss |
|
Temperatur |
Reaktionsgeschwindigkeit, Kornwachstum, Morphologie |
|
Druck |
Stoffübergang, Rauheit, Porosität |
|
Verhältnis H2/Vorläufer |
Si/C-Gleichgewicht und Phasenreinheit |
|
Gasfluss |
Verhalten und Gleichmäßigkeit der Grenzschicht |
|
Ablagerungszeit |
Beschichtungsdicke |
|
Bauteilgeometrie |
Lokale Strömungs- und Dickenverteilung |
|
Oberflächenzustand |
Keimbildung und Grenzflächenqualität |
Die Temperatur beeinflusst die Morphologie stark. In der Studie von 2026 liegt die Ablagerung in der Nähe1.200°Cerzeugten unter den getesteten Bedingungen dichte, wohldefinierte β-SiC-Körner, während übermäßige Temperaturen gröbere Strukturen förderten.
Ebenso wichtig ist die Gaszusammensetzung. In einem MTS-H2-System verändert das Verhältnis von Wasserstoff zu MTS die kohlenstoff- und siliziumhaltigen Reaktionswege. Die zitierte Studie ergab nahezu stöchiometrisches Si/C bei einemH2/MTS-Molverhältnis etwa 10unter seinen Bedingungen; Dies sollte als Forschungsbeispiel und nicht als universelles Industrierezept betrachtet werden.
Druck und Gasgeschwindigkeit beeinflussen, wie reaktive Spezies komplexe Strukturen erreichen. Scharfe Ecken, tiefe Taschen, Rillen und abgeschirmte Oberflächen können unterschiedliche lokale Grenzschichtbedingungen entwickeln, sodass eine gleichmäßige Beschichtung auf einem flachen Probestück auf einem Suszeptor mit mehreren Taschen ungleichmäßig werden kann.
DeshalbCFD und Reaktorströmungsoptimierungsind für komplexe Halbleiterteile nützlich.
![]()

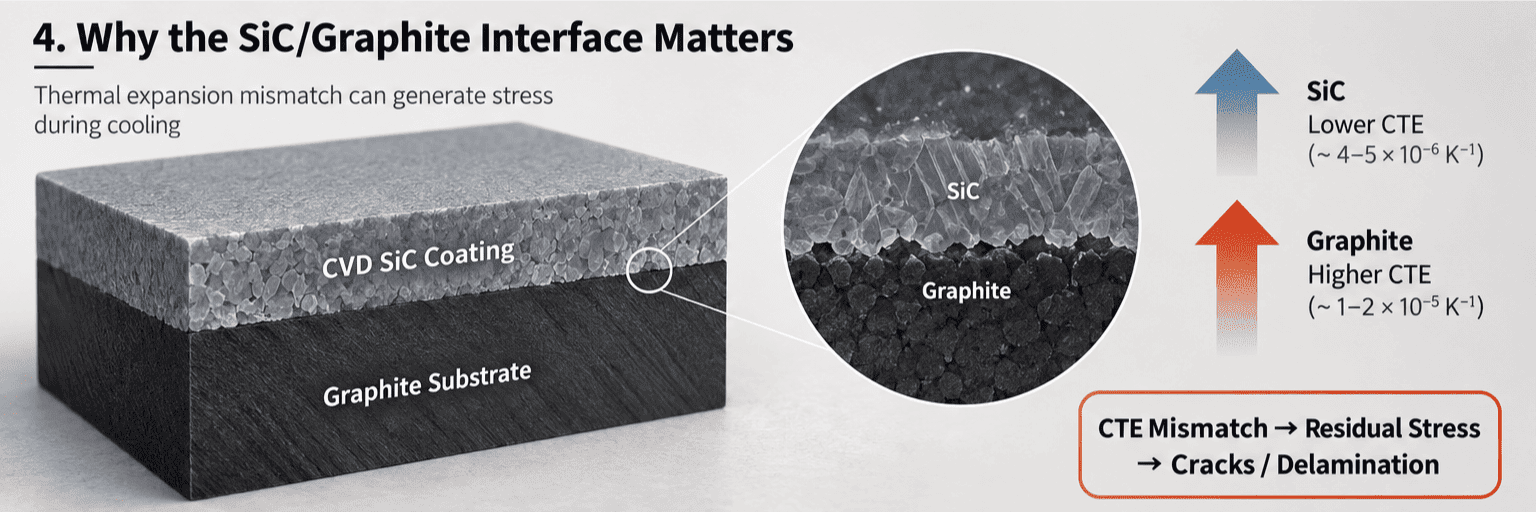

Die SiC/Graphit-Grenzfläche ist ein wesentlicher Faktor für die Lebensdauer der Beschichtung.
SiC wird bei hoher Temperatur abgeschieden, und das Bauteil erfährt später während der Epitaxie oder MOCVD wiederholtes Erhitzen und Abkühlen. Da sich Graphit und SiC nicht gleichmäßig ausdehnen, kommt es beim Abkühlen und Wechseln zu thermischen Spannungen.
Ein vereinfachter Fehlerpfad ist:
CTE-Fehlanpassung + Restspannung → Mikroriss → Delaminierung → Partikel / freiliegender Graphit
Für ein gutes Beschichtungsdesign ist daher eine Graphitsorte mit geeignetem Wärmeausdehnungsverhalten, kontrolliertem Oberflächenzustand und einem Abscheidungsprozess erforderlich, der übermäßige Spannungen vermeidet.
Ein 2026Keramik InternationalEine Studie zur CVD-Untersuchung von SiC auf Graphit zeigte auch, dass die Abscheidungstemperatur die Mikrostruktur der Beschichtung und die Grenzflächenhaftung beeinflusst.
Auch die Dicke spielt eine Rolle. Eine dickere Schicht kann die Schutzbarriere erhöhen, aber auch die Bauteilabmessungen verändern und die akkumulierte Spannung erhöhen. Bei Halbleiterteilen muss daher die Beschichtungsdicke zusammen mit Geometrie, Ebenheit, Oberflächenbeschaffenheit und erwarteten thermischen Zyklen berücksichtigt werden.

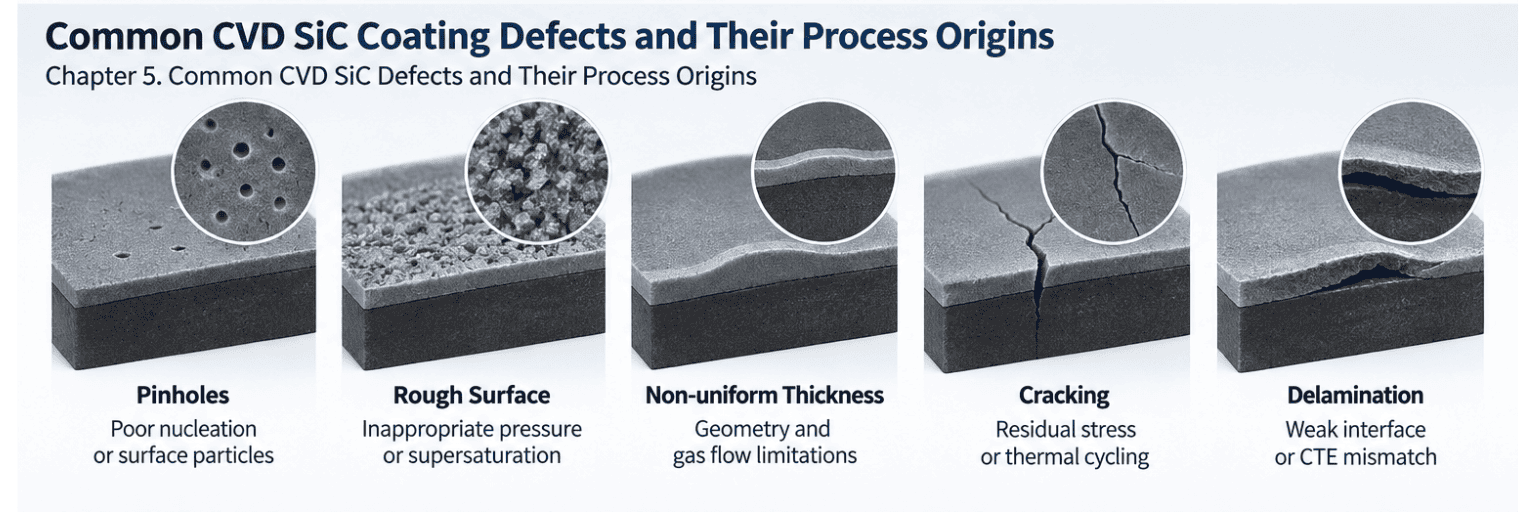

Beschichtungsfehler lassen sich am besten verstehen, indem man das sichtbare Symptom mit seinem Wachstumsmechanismus verknüpft.
|
Defekt/Symptom |
Mögliche Ursache |
|
Nadellöcher |
Schlechte Keimbildung, Partikel, lokale Wachstumslücken |
|
Raue Oberfläche |
Druck- oder Übersättigungsbedingungen |
|
Ungleichmäßige Dicke |
Gasströmungs- oder geometriebedingter Stoffübergang |
|
Knacken |
Eigenspannung, Temperaturwechsel, CTE-Fehlanpassung |
|
Delaminierung |
Schwache Schnittstelle oder Spannungskonzentration |
|
Porosität |
Ungeeignete Wachstumsbedingungen |
|
Kantenablösung |
Geometriebedingte Spannung oder ungleichmäßige Ablagerung
|
Stufen, Ecken, blinde Bereiche und Wafertaschen können den Gasfluss stören. Wenn reaktive Spezies erschöpft sind, bevor sie einen abgeschirmten Bereich erreichen, kann die lokale Ablagerungsrate sinken. Umgekehrt kann eine lokal hohe Übersättigung ein raues oder defektanfälliges Wachstum begünstigen.
Das Ziel ist nicht die höchste Abscheiderate. Die Halbleiterbeschichtung erfordert ein Gleichgewicht zwischenDichte, Reinheit, Stöchiometrie, Oberflächenrauheit, Gleichmäßigkeit der Dicke und Grenzflächenintegrität.
Dies ist besonders wichtig für MOCVD-Träger mit mehreren Taschen und Epitaxie-Suszeptoren, bei denen innerhalb derselben Komponente unterschiedliche lokale Strömungsbedingungen herrschen können.
![]()
Nach der Abscheidung sollte die Beschichtung als Teil des fertigen Bauteils und nicht als isoliertes Material bewertet werden.
Abhängig von der Anwendung kann die Qualifikation Folgendes umfassen:
l DDimensionskontrolle und Ebenheit;
l CSchwebedicke und Dickengleichmäßigkeit;
l SOberflächenrauheit;
l MIkroskopie auf Risse, Nadellöcher oder abnormale Körner;
l PHase- oder Mikrostrukturanalyse;
l PÜberprüfung der Urität;
l TRenntauglichkeit und Prüfdokumentation.
Bei Epitaxie und MOCVD muss die Beschichtung auch die reale Prozessumgebung überstehen. Eine Beschichtung, die unmittelbar nach der Abscheidung akzeptabel aussieht, kann sich unter wiederholten thermischen Zyklen, aggressiven Reinigungschemikalien oder lokalen Reaktorbedingungen immer noch verschlechtern.
Die Engineering-Kette lässt sich daher wie folgt zusammenfassen:
CVD-Rezept → Beschichtungsstruktur → Schnittstellenqualität → Komponentengeometrie → thermische/chemische Stabilität → Wafer-Prozessleistung
Diese Beziehung erklärt, warum die CVD-SiC-Beschichtung als spezifiziert werden sollteleistungsrelevante Parameter und nicht nur die nominale Schichtdicke.
Bei einem Suszeptor oder Waferträger muss die Beschichtungsqualität letztendlich mit der Graphitqualität, der Präzisionsbearbeitung und der Komponentengeometrie zusammenarbeiten, um ein stabiles thermisches Verhalten, geringe Kontamination und eine wiederholbare Halbleiterverarbeitung zu unterstützen.
1. Welcher Vorläufer wird üblicherweise für die CVD-SiC-Beschichtung auf Graphit verwendet?
Methyltrichlorsilan (MTS) wird umfassend untersucht, da es sowohl Silizium als auch Kohlenstoff enthält. Die tatsächlichen Produktionschemie- und Abscheidungsrezepte variieren je nach Hersteller, Reaktor und Anwendung.
2. Bei welcher Temperatur wird CVD-SiC auf Graphit abgeschieden?
Kommerzielle und Forschungsprozesse laufen üblicherweise über 1.200 °C ab, aber die optimale Temperatur hängt vom Reaktordesign, dem Druck, der Vorläuferchemie, der Graphitqualität und der erforderlichen Beschichtungsstruktur ab.
3. Was kontrolliert die Gleichmäßigkeit der SiC-Beschichtungsdicke?
Gasfluss, Druck, Komponentengeometrie, Abscheidezeit, Temperaturverteilung und Vorläufertransport spielen alle eine Rolle. Tiefe Taschen, Ecken und abgeschirmte Oberflächen reagieren besonders empfindlich auf lokale Stoffübergangsbedingungen.
4. Warum kann die CVD-SiC-Beschichtung reißen oder abblättern?
Zu den typischen Ursachen gehören Restspannung, Ungleichheit des Graphit/SiC-WAK, unzureichende Vorbereitung der Grenzfläche, mikrostrukturelle Defekte der Beschichtung und wiederholte Temperaturwechsel.
5. Welche Informationen sollten für eine CVD-SiC-Beschichtungsanfrage bereitgestellt werden?
Geben Sie die 2D-Zeichnung oder das 3D-Modell, die Komponentenfunktion, das Reaktormodell, die Prozessbedingungen, den Graphitbedarf, die Beschichtungsdicke, die Oberflächenrauheit, Maßtoleranzen, Inspektionsanforderungen und die erforderliche Menge an.
1. SGL Carbon.SIGRAFINE® SiC-Beschichtung — CVD-SiC-Abscheidung auf isostatischem Graphit, Anpassung von Beschichtungstemperatur und Wärmeausdehnung.
2. Huo, Y. et al.Untersuchung der Prozess-Struktur-Eigenschafts-Korrelation bei CVD-SiC-Beschichtungen auf Graphitsubstraten. Wissenschaftliche Berichte, Bd. 16, Artikel 4150, 2026.
3. Ma, Q. et al.Grenzflächenhaftung von CVD-SiC-Beschichtungen auf Graphitsubstraten: Rolle der Temperatur in der Mikrostruktur und den mechanischen Eigenschaften. Keramik International, Bd. 52, 2026.
4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Charakterisierung von durch chemische Gasphasenabscheidung auf Graphit gewachsenen Siliziumkarbidbeschichtungen. Zeitschrift für Materialverarbeitungstechnologie, Bd. 48, 1995.
