CVD-Beschichtungen in der Halbleiterepitaxie: Technische Parameter, SiC/TaC-Auswahl und Fehlerkontrolle

Autor | Ingenieur Nickwu | Ingenieur, Abteilung Advanced Materials, Vetek Semiconductor

Einführung: Bei der Epitaxie ist ein beschichteter Graphitsuszeptor Teil der thermischen, chemischen und Kontaminationsgrenze des Reaktors. Sein Wert liegt nicht nur in der Beschichtungsdicke, sondern auch darin, wie konsistent das fertige Teil die Wafertemperatur, Oberflächenstabilität und Wiederholbarkeit während der Wachstums- und Reinigungszyklen beibehält.

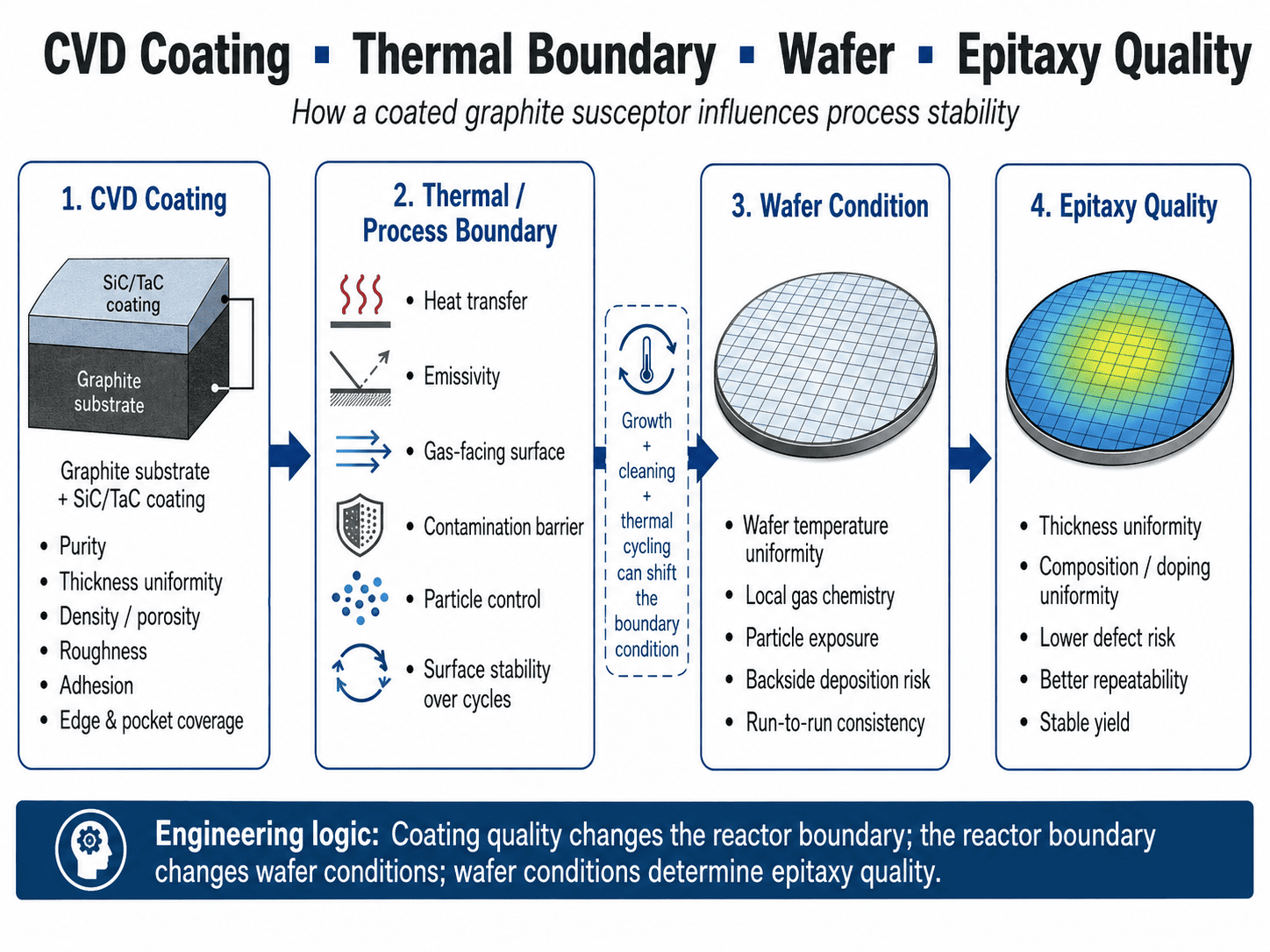

1. CVD-Beschichtung als Grenze des Epitaxieprozesses

Kernfazit: Auch bei unveränderter Temperatur, Druck und Gasfluss können Beschichtungsrauheit, Ablagerungen, Taschengeometrie oder Grenzflächenverschlechterung die Wärmeübertragung und Oberflächenchemie verändern. Der beschichtete Suszeptor sollte daher als prozesskritische Reaktorkomponente und nicht als passiver Waferhalter behandelt werden.

Typische Wachstumstemperaturen veranschaulichen die Belastung: GaN-MOCVD läuft oft bei etwa 1000–1100 °C, Si-Epitaxie bei etwa 1050–1200 °C und SiC-Epitaxie bei etwa 1500–1700 °C. Die Wafertemperatur hängt von der Heizleistung sowie der Suszeptorgeometrie, dem Emissionsgrad, der Taschentiefe, der Rotation und dem Gasfluss ab.

Planetary MOCVD nutzt laminare Strömung und mehrfache Trägerrotation, um Dicke, Zusammensetzung und Dotierungsgleichmäßigkeit zu verbessern.[1]

2. CVD-SiC- und TaC-Beschichtungsparameter

Kernfazit: „100 μm Beschichtung“ ist keine vollständige Halbleiterspezifikation. Dichte, Reinheit, Mikrostruktur, Rauheit, CTE, Dickenverteilung, Haftung und Defektkontrolle müssen gemeinsam berücksichtigt werden, insbesondere an Taschen, Kanten, Löchern und schattigen Merkmalen, bei denen die lokale Ablagerung unterschiedlich sein kann.

Die Engineering-Kette ist:

CVD-Temperatur / Druck / Gasverhältnis → Kornwachstum → Dichte / Rauheit / Spannung → Beschichtungslebensdauer.

Höherer Druck erhöhte Rauheit und Porosität, während übermäßige Temperaturen gröbere Strukturen erzeugten.[3]

3. Thermische Gleichmäßigkeit und Wiederholbarkeit von Lauf zu Lauf

Kernfazit: Eine Beschichtung kann für den Prozess unbrauchbar werden, bevor sie sich sichtbar ablöst. Dickendrift, Rückgang, Ablagerungen oder Rauheitsänderungen können die Wärmeübertragung und das Emissionsvermögen zwischen Wafer und Suszeptor verändern und zu Temperatur- oder Run-to-Run-Drift führen, während die Komponente mechanisch noch intakt erscheint.

Wafer-Wärmebilanz:

Qtotal = Qconduction + Qradiation + Qconvection

Der beschichtete Suszeptor beeinflusst diese Begriffe durch Materialeigenschaften, Oberflächenbeschaffenheit und Geometrie. Die Taschentiefe ist wichtig, da die Ansammlung von Beschichtungen die endgültige Sitzgeometrie des Wafers verändert.

Eine nominell 100 μm dicke Beschichtung, die um eine Tasche herum variiert, kann sowohl den lokalen Wärmepfad als auch die Endabmessungen verändern. Kleine Abweichungen führen nicht automatisch zu Ungleichmäßigkeiten, aber die Taschentiefe nach der Beschichtung sollte einem CTQ entsprechen.

Während der Produktion:

Wachstumsablagerungen + Reinigung + Temperaturwechsel → Rauheits-/Emissionsgraddrift → thermische Grenzdrift → Wafertemperaturdrift → Wachstumsraten-/Zusammensetzungsdrift.

Die Lebensdauer von Bauteilen sollte daher durch Prozessgrenzen definiert werden – und nicht einfach durch „kein sichtbarer Bruch“.

4. CVD-SiC vs. CVD-TaC-Auswahl

Kernfazit: CVD-SiC ist aufgrund seiner Reife, Reinheit und Kompatibilität mit Graphit die praktische Basis für viele Si-, GaN- und SiC-Epitaxieteile. TaC wird attraktiv, wenn extreme Temperaturen oder Si-reiche Chemie die SiC-Rezession zum nachgewiesenen lebensdauerbegrenzenden Mechanismus machen.

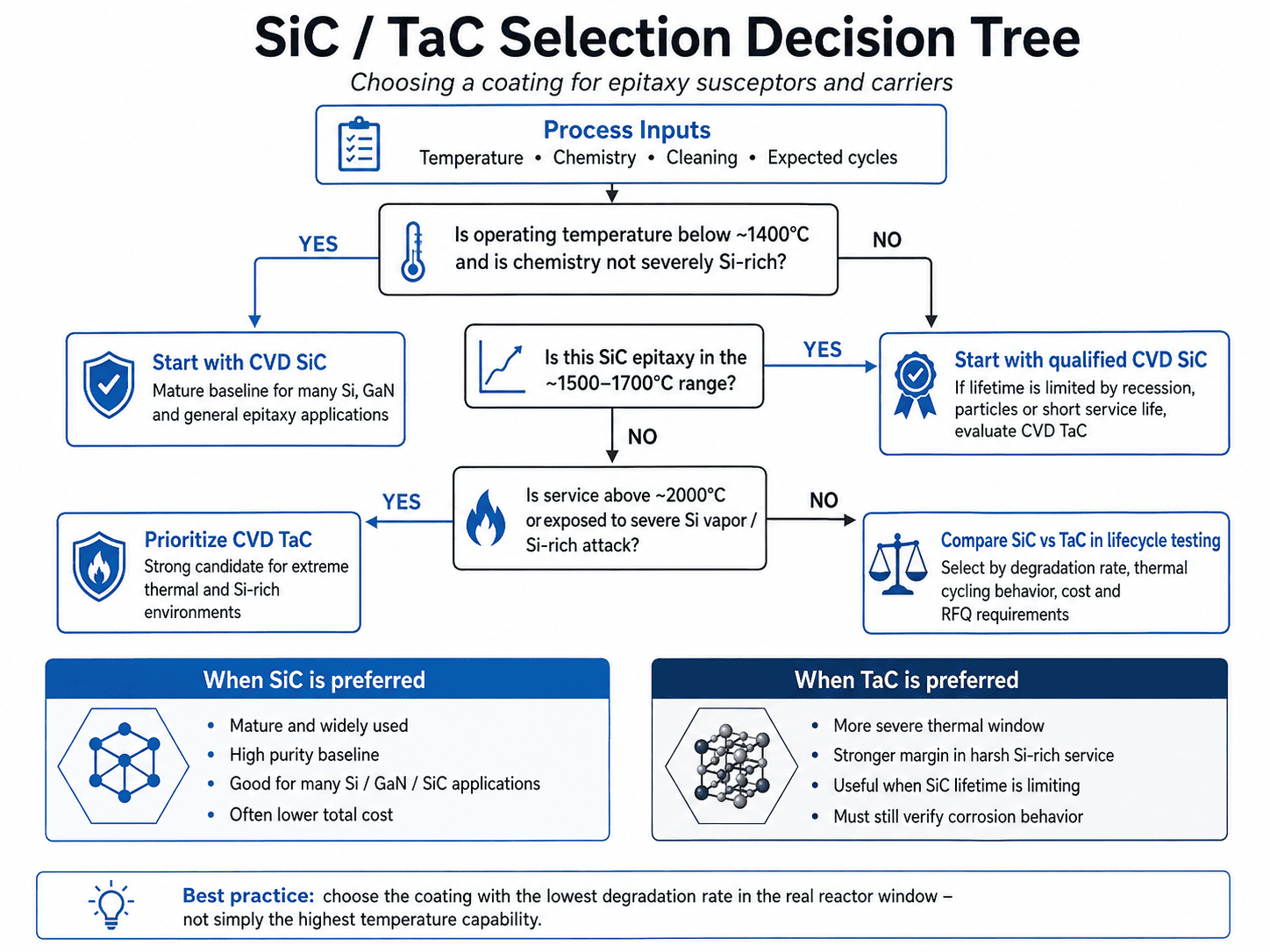

Auswahl-EntscheidungsbaumT < ~1400°C und SiC chemisch kompatibel?

→ Ja: CVD-SiC qualifizieren.

→ Nein: weiter.

SiC-Epitaxie bei ~1500–1700°C?

→ Beginnen Sie mit bewährtem SiC. Wenn Rezession, Partikel oder kurze Lebensdauer dominieren, vergleichen Sie TaC.

>2000°C oder starke Si-Dampf-Belastung?

→ TaC-Bewertung priorisieren.

TaC ist chemisch nicht unverwundbar. Bei 1973 K in Siliziumdampf bildete CVD-TaC TaSi₂/SiC-Reaktionsprodukte; Eine zunehmende Si-Exposition erhöhte die Korrosionstiefe und Rauheit.[4] Die Auswahl sollte daher auf der Abbaurate im realen Reaktor basieren und nicht nur auf dem Schmelzpunkt.

5. Fehlermechanismen der CVD-Beschichtung

Kernfazit: Die meisten Ausfälle beschichteter Suszeptoren sind auf gekoppelte thermische Belastung, ungleichmäßige Ablagerungen, chemische Rezession und Reinigungs- oder Handhabungsschäden zurückzuführen. Die Fehleranalyse sollte den sichtbaren Defekt mit seinem Grundmechanismus und dann mit dem Wafer-Symptom in Verbindung bringen, anstatt beim „Abblättern der Beschichtung“ stehen zu bleiben.

Eine nützliche thermische Spannungsbeziehung erster Ordnung ist:

σ ≈ E × Δα × ΔT

Dabei ist E der Beschichtungsmodul, Δα die CTE-Differenz zwischen Beschichtung und Substrat und ΔT die thermische Abweichung. Aus diesem Grund ist die Anpassung des Graphit-WAK fast genauso wichtig wie die Reinheit der Beschichtung.

Tiefe Taschen, Löcher und Rillen können unterschiedlichen Precursor-Transport erhalten:

Lokale dünne/poröse Beschichtung → thermischer/chemischer Angriff → Graphitfreilegung → Erosion → Partikel → Risiko von Waferdefekten.

Daher kann es sein, dass eine Komponente das Prozess-Lebensende vor dem mechanischen Ende ihrer Lebensdauer erreicht.

6. Qualifikations- und RFQ-Anforderungen

Kernfazit: Die Qualifizierung sollte die Reaktorbedingungen in messbare CTQs umwandeln und diese an der fertigen Geometrie verifizieren. Materialnachweise allein reichen nicht aus; Ziel ist eine wiederholbare Beschichtungsintegrität, Abmessungen und thermisches/chemisches Verhalten durch repräsentative Wachstums- und Reinigungszyklen.

Eine praktische Spezifikation sollte Folgendes umfassen:

• Material: Graphitqualität, Reinheit, CTE; Beschichtungsphase und Reinheit.
• Beschichtung: Dicke, lokale Grenzen, Rauheit, Poren-/Porositätskriterien, Adhäsions- oder Wärmezykluskriterien.
• Geometrie: Taschentiefe nach der Beschichtung, Ebenheit/Unrundheit, Außen-/Innendurchmesser, Löcher und rotationsbezogene CTQs.
• Verfahren: Wafergröße, Temperatur, Gase, Druck, Heiz-/Rotationsmodus, Reinigungschemie und erwartete Zyklen.

Empfohlene Kontrollpunkte:

Eingang → definierte Wachstumszyklen → Reinigung → End-of-Life.

Die Korrelation dieser Kontrollpunkte mit Partikel- und Waferdaten ist nützlicher als die bloße visuelle Inspektion.

7. FAQ

Wie dick sollte CVD-SiC sein?

Etwa 100 μm sind eine nützliche Referenz und kein universelles Optimum. Geometrie, Korrosionszugabe, Spannung und Maßtoleranz bestimmen das Ziel.

Hält eine dickere Beschichtung immer länger?

Nein. Es erhöht die Korrosionsreserve, kann aber auch die Restspannung und Dimensionsverschiebung erhöhen.

Warum blättert die SiC-Beschichtung ab?

Typische Ursachen hierfür sind CTE-Fehlanpassungen, Eigenspannungen, Grenzflächendefekte, Kantengeometrie, thermische Zyklen, chemische Angriffe und Reinigungsschäden.

Wann sollte TaC SiC ersetzen?

Wenn sich herausstellt, dass Hochtemperatur- oder Si-reicher Angriff die vorherrschende SiC-Lebensdauergrenze ist und TaC ein besseres Lebenszyklusergebnis liefert.

Abschluss

Kernfazit: CVD-beschichteter Graphit sollte als Teil des Epitaxieprozesses qualifiziert werden. Das Ziel ist ein stabiles thermisches, chemisches und dimensionales Verhalten während der gesamten Produktion, wobei das Ende der Lebensdauer durch messbare Prozess-CTQs und nicht nur durch sichtbare Schäden definiert wird.

Die Engineering-Kette ist:

Graphitsubstrat → CVD-Mikrostruktur → fertige Geometrie → thermische/chemische Stabilität → Wafer-Wiederholbarkeit.

Die bessere Frage ist nicht einfach: „Wie dick ist die Beschichtung?“ sondern „Wie verhält sich diese Komponente nach wiederholtem Wachstum, Reinigung und thermischen Zyklen und welche messbare Grenze definiert ihr Lebensende?“

Referenzen

[1] AIXTRON SE, Planetenprinzip (MOCVD).

[2] SGL Carbon, SIGRAFINE® SiC-Beschichtung – Materialdaten.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), „Study of the Process-Structure-Property Correlation in CVD-SiC Coatings on Graphite Substrates.“

[4] Hao K. et al., Vacuum 241, 114677 (2025), „Silicon Vapor Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates.“

Ingenieur Nickwu verfügt über 15 Jahre Erfahrung in der Forschung und Entwicklung von CVD-Beschichtungen und kohlenstoffbasierten Heißzonenmaterialien. Er leitete das Projekt zur Einführung der Massenproduktion von Chinas ersten TaC-beschichteten Graphitkomponenten für die 8-Zoll-SiC-Epitaxie. Er hat an zahlreichen Hot-Zone-Design- und Fehleranalyseprojekten für das SiC-Kristallwachstum teilgenommen und ist Inhaber von sieben Erfindungspatenten im Zusammenhang mit Hot-Zone-Materialien.
