Substrat vs. Epitaxie: Schlüsselrollen in der Halbleiterfertigung

Einführung: Die zwei Säulen moderner Chips

Um wirklich zu verstehen, wie ein fortschrittlicher Chip schnelle Berechnungen und eine hohe Leistungsabgabe erreicht, müssen wir uns mit den beiden Grundpfeilern seiner physikalischen Struktur befassen – dem Halbleitersubstrat und dem epitaktischen Wachstumsprozess.

Einfach ausgedrückt stellt das Substrat das „Fundament“ für die mechanische Unterstützung und Wärmeableitung dar, während die Epitaxieschicht die „aktive Funktionsschicht“ ist, die sorgfältig auf diesem „Fundament“ aufgebaut wird. Obwohl sich die beiden Begriffe nur in einem Merkmal unterscheiden, weisen sie grundlegende Unterschiede in der Materialstruktur, den Herstellungsprozessen und den funktionalen Rollen auf. In diesem Artikel werden systematisch ihre technischen Unterschiede, Schlüsselparameter und entscheidenden Auswirkungen auf die Leistung des Endgeräts beschrieben.

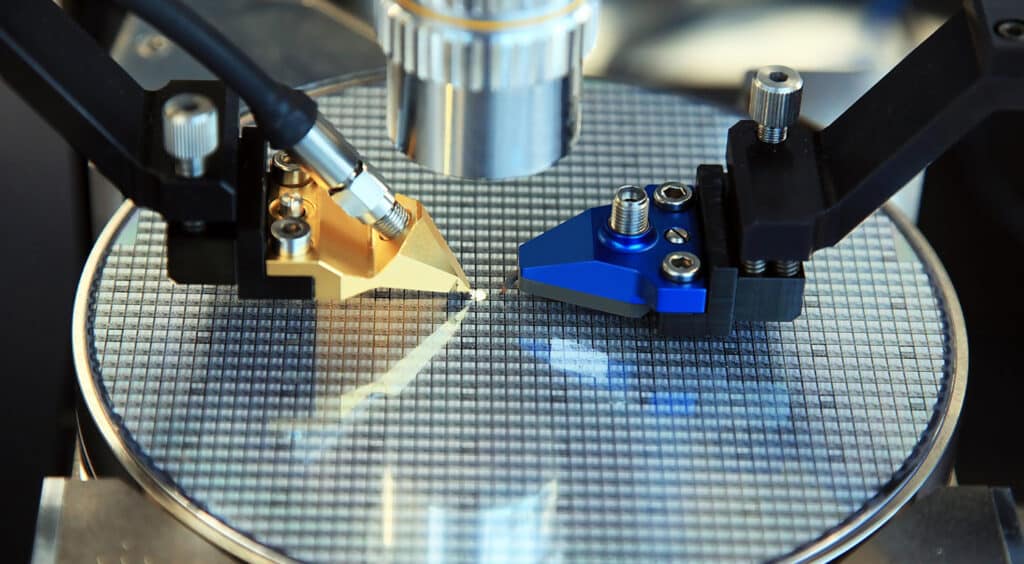

I. Was ist ein Halbleitersubstrat?

[Wichtige Schlussfolgerung dieses Abschnitts]: Ein Halbleitersubstrat dient als „Skelett“ und „Kühlkörper“ des Geräts. Hochreines einkristallines Silizium (Si) dominiert den Verbrauchermarkt, während Siliziumkarbid (SiC) mit seiner hohen Wärmeleitfähigkeit von 4,9 W/cm·K zu einer unverzichtbaren Wahl für Elektrofahrzeuge und Hochspannungsanwendungen geworden ist.

Halbleitersubstrate bilden die strukturelle und thermische Grundlage nahezu aller Halbleiterbauelemente. Aus mechanischer Sicht dienen sie als physikalische Plattform zur Unterstützung von Mikro- und Nanostrukturen; Noch wichtiger ist, dass sie eine kontinuierliche Kristallgittervorlage bereitstellen, die die Kristallorientierung und strukturelle Integrität der anschließend abgeschiedenen Schichten bestimmt.

Abhängig von den Anwendungsanforderungen können Substratmaterialien einkristallin, polykristallin oder sogar amorph sein; Hochleistungselektrogeräte basieren jedoch fast ausschließlich auf hochreinen Einkristallbarren, um Korngrenzen und Defekte zu minimieren, die die Ladungsträgermobilität behindern.

1.1 Mainstream-Substrattypen und ihre Materialeigenschaften

Die Wahl großformatiger Substrate wirkt sich direkt auf die Geräteleistung, die Fertigungsausbeute und die Kostenstruktur aus. Die Industrie verwendet hauptsächlich drei Haupttypen von Substraten:

• Siliziumsubstrate: Einkristallines Silizium (Si), das mit den Methoden Czochralski (CZ) oder Float Zone (FZ) gezüchtet wird, ist bis heute der absolute Mainstream in der globalen Halbleiterindustrie. Seine Vorteile liegen in der außergewöhnlichen Wirtschaftlichkeit, der hohen mechanischen Festigkeit und der Skalierbarkeit bis zu 300 mm (12 Zoll). Es wird häufig in Verbraucherprozessoren, Speichergeräten und Standardsolarzellen verwendet.
• Substrate mit großer Bandlücke (Siliziumkarbid und Saphir): Wenn Leistungs- und Frequenzanforderungen die physikalischen Grenzen von Silizium überschreiten, sind Materialien mit großer Bandlücke die unvermeidliche Wahl.
• Siliziumkarbid (SiC): Mit hervorragender Wärmeleitfähigkeit (ca. 3,7 bis 4,9 W/cm·K[1]) und hoher elektrischer Durchbruchfeldstärke ist es eine ideale Wahl für Wechselrichter von Elektrofahrzeugen (EV) und Hochspannungsstromnetze.
• Saphir (Al₂O₃): Mit ausgezeichneter optischer Transparenz und dielektrischen Isolationseigenschaften wird es häufig in blauen/ultravioletten LEDs und speziellen HF-SOI-Anwendungen verwendet.
• Quarzsubstrat: Aufgrund seiner extrem hohen chemischen Inertheit, seines extrem niedrigen Wärmeausdehnungskoeffizienten und seiner hohen optischen Reinheit wird es hauptsächlich in hochwertigen optischen Komponenten, Maskenrohlingen und speziellen Sensorgeräten verwendet.

1.2 Die beiden Kernfunktionen von Substraten: Unterstützung und Wärmeableitung

Während des eigentlichen Gerätebetriebs erfüllen Bulk-Substrate zwei unersetzliche Schlüsselfunktionen:

Mechanische Unterstützung: Bietet strukturelle Steifigkeit bei starken Temperaturwechseln, chemischen Prozessen im Hochvakuum, Wafer-Handhabung und Back-End-Verpackung und verhindert wirksam Waferverwerfungen und -brüche.

Wärmeleitung (Wärmeableitung): Moderne Chips erzeugen massive lokale Wärmeströme; Bulk-Siliziumsubstrate fungieren als direkte Wärmesenken und leiten die Wärme nach außen ab, um eine Überhitzung des Übergangsbereichs und ein thermisches Durchgehen zu verhindern.

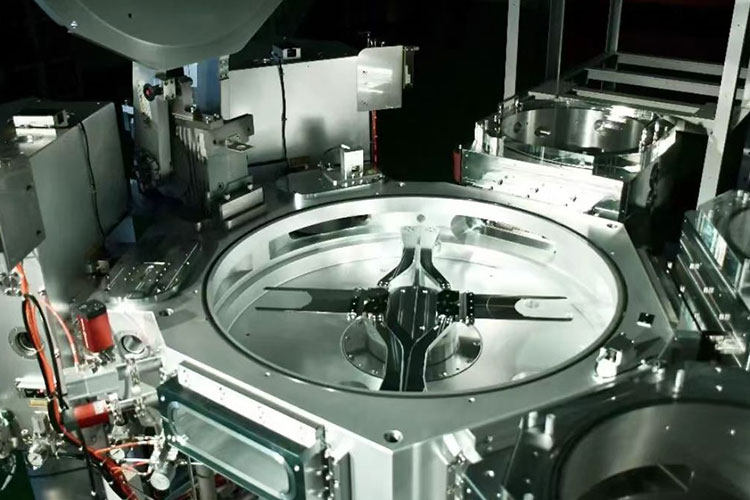

II. Was ist Halbleiter-Epitaxiewachstum? (Leistungsgesteuerte aktive Schicht)

[Wichtige Schlussfolgerung dieses Abschnitts]: Die Epitaxieschicht ist die „Seele der Leistung eines Chips“. CVD/MOCVD ermöglicht die großtechnische Industrieproduktion, während MBE (Molecular Beam Epitaxy) ultrasteile Grenzflächen mit Präzision auf atomarer Ebene ermöglicht. Ohne Epitaxie-Technologie wäre der extrem niedrige Einschaltwiderstand von 5G-Millimeterwellenradar und Hochspannungs-MOSFETs unmöglich.

Obwohl das Substrat eine stabile Grundlage bietet, enthalten großgewachsene Einkristalle zwangsläufig Mikrodefekte, natürliche Verunreinigungen und feste elektrische Eigenschaften. Um ultraschnelle und hocheffiziente Geräte herzustellen, haben Hersteller die Epitaxie eingeführt – die kontrollierte Abscheidung ultrareiner, dünner Kristallschichten auf einem Zielsubstrat.

Während des Epitaxieprozesses werden Atome aus Dampf oder Molekularstrahlen auf der erhitzten Substratoberfläche abgeschieden und perfekt auf das darunter liegende Kristallgitter ausgerichtet. Der resultierende epitaktische Wafer weist eine extrem hohe Kristallreinheit auf, mit einer Defektdichte, die um mehrere Größenordnungen niedriger ist als die des Massensubstrats.

2.1 Mainstream-Epitaxie-Abscheidungstechnologien und -Ausrüstung

Modernes epitaktisches Wachstum wird hauptsächlich durch die folgenden fortschrittlichen Methoden erreicht:

• Chemische Gasphasenabscheidung (CVD / MOCVD): Gasförmige Vorläufer zersetzen sich auf der Oberfläche eines erhitzten Wafers und bilden eine gleichmäßige einkristalline Schicht. Unter diesen ist die metallorganische chemische Gasphasenabscheidung (MOCVD) der Industriestandard für das epitaktische Wachstum von III-V-Verbindungen und Halbleitern mit großer Bandlücke.

• Molekularstrahlepitaxie (MBE): Dieser Prozess wird in einer Ultrahochvakuumumgebung (UHV) durchgeführt und erreicht eine Einzelatom-Schichtpräzision, indem ein präziser Wärmestrahl auf das Substrat gerichtet wird, was zu extrem steilen Grenzflächengradienten führt. Es eignet sich für ultrafeine Strukturen wie Quantentöpfe.

Eine qualitativ hochwertige epitaktische Abscheidung hängt nicht nur von einer präzisen Prozesssteuerung ab, sondern auch von der Verwaltung der Lebensdauer wichtiger Komponenten innerhalb der Reaktionskammer (z. B. SiC-beschichteter Graphitsubstrate), was sich direkt auf die Prozessstabilität und Ausbeute auswirkt.

2.2 Fortschrittliche Anwendungen durch Epitaxie-Technologie

Epitaxie ermöglicht Gerätearchitekturen, die mit Massenmaterialien allein nicht erreicht werden können:

• Silizium-Germanium-Heteroübergangs-Bipolartransistor (SiGe HBT): Das Aufwachsen einer ultradünnen SiGe-Epitaxieschicht auf der Basisregion führt zu einer Bandlückenverschiebung, die die Reaktionsgeschwindigkeit bei hohen Frequenzen deutlich erhöht.
• Strained-Silicon-Technologie: Das Abscheiden einer dünnen Siliziumschicht auf einem SiGe-Gitter induziert Zug- oder Druckspannung und erhöht dadurch die Ladungsträgermobilität (sowohl die Elektronenmobilität in n-FETs als auch die Löchermobilität in p-FETs werden verbessert).
• Selektives epitaktisches Wachstum (SEG): In modernen FinFET- und Gate-All-Around-Architekturen (GAA) verringert das selektive epitaktische Si/SiGe-Wachstum auf den Source-/Drain-Bereichen den Kontaktwiderstand und erhöht den Sättigungsstrom.

Zur Definition des Halbleiterepitaxieprozesses siehe:Was ist ein Halbleiterepitaxieprozess?

III. Substrat vs. Epitaxiewafer: Überblick über die wichtigsten Unterschiede

[Wichtige Schlussfolgerung dieses Abschnitts]: Der direkteste Weg, zwischen den beiden zu unterscheiden, besteht darin, ihre „funktionalen Rollen“ zu untersuchen: Das Substrat ist dafür verantwortlich, physikalischen und thermischen Schocks standzuhalten, während die Epitaxieschicht dafür verantwortlich ist, Strom und elektrischen Feldern standzuhalten. Durch die Entkopplung des aktiven Bereichs vom defektanfälligen Bereich erreichen epitaktische Wafer Leckstromwerte, die um mehr als eine Größenordnung niedriger sind als bei Geräten, die direkt auf einem Substrat hergestellt werden.

Für einen visuellen Vergleich fasst die folgende Tabelle die grundlegenden Unterschiede zwischen Massensubstraten und epitaktischen Wafern im Hinblick auf die wichtigsten Herstellungsparameter zusammen:

IV. Technischer Fortschritt: Wie verbessert Epitaxie die Geräteleistung grundlegend?

[Wichtige Schlussfolgerung dieses Abschnitts]: Natürliche Mikrodefekte und thermische Spannungspunkte in Massensubstraten sind die „versteckten Killer“, die in Geräten einen hohen Leckstrom und eine niedrige Durchbruchspannung verursachen. Der Kern der Epitaxietechnologie besteht darin, das „defekte mechanische Substrat“ von der „defektfreien aktiven Funktionsschicht“ zu entkoppeln und so den Ladungsträgertransport innerhalb der reinen Epitaxieschicht zu isolieren. Dieses Entkopplungsdesign führt direkt zu höheren Betriebsfrequenzen, einem geringeren Stromverbrauch und einer längeren Gerätelebensdauer – ein Qualitätssprung, der mit der alleinigen Verwendung von Massensubstraten niemals erreicht werden kann.

Bei der Einführung der Epitaxietechnologie handelt es sich nicht nur um das „Hinzufügen einer Filmschicht“, sondern vielmehr um einen qualitativen Sprung in der Gerätezuverlässigkeit und elektrischen Leistung.

Selbst bei höchster chemischer Reinheit enthalten Standard-Massensubstrate zwangsläufig Mikroporosität, Sauerstoffausfällungen und thermische Spannungspunkte, die vom Kristallziehprozess zurückbleiben. Die Herstellung von Bauelementen direkt auf Massensubstraten führt häufig zu einem hohen Leckstrom und einer geringen Durchbruchspannungstoleranz.

Im Gegensatz dazu isolieren Epitaxiewafer den Trägertransport innerhalb einer reinen, defektfreien Epitaxieschicht. Durch die Entkopplung des aktiven Funktionsbereichs vom defektanfälligen mechanischen Substrat können Hersteller Folgendes erreichen:

• Höhere Betriebsfrequenzen (reduzierte parasitäre Kapazität);
• Geringerer Stromverbrauch (reduzierte Leckage);
• Längere Gerätelebensdauer und außergewöhnliche Stabilität unter extremer elektrothermischer Belastung.

Im Bereich der Leistungshalbleiter beispielsweise bestimmt die Qualität der homogenen SiC-Epitaxieschicht direkt die Durchbruchspannung und den Einschaltwiderstand von MOSFET-Bauelementen – etwas, das Bulk-SiC-Substrate allein nicht erreichen können.

V. Technische Fragen, die Ingenieure am meisten beschäftigen (FAQ)

(Die folgenden Fragen leiten sich aus allgemeinen technischen Herausforderungen ab, mit denen Prozessingenieure in Halbleiterproduktionslinien während tatsächlicher epitaktischer Wachstumsprozesse konfrontiert sind.)

F1: Welche anderen leicht übersehenen Bereiche sollten untersucht werden, wenn die Partikelmasse während des Epitaxiewachstums plötzlich zunimmt, abgesehen von Kammerlecks?

A: Dies ist eine der schwierigsten unerwarteten Situationen, mit denen Ingenieure bei routinemäßigen Waferläufen konfrontiert werden. Nach der Bestätigung, dass die Kammer luftdicht ist, empfehlen wir, der Untersuchung von drei „verborgenen Ecken“ Vorrang einzuräumen:

1. Oberflächenzustand des Graphitsuszeptors: Mikrorisse oder abblätternde Bereiche in der SiC-Beschichtung können bei hohen Temperaturen Partikel freisetzen. Wenn der Suszeptor mehr als 1000 Läufe lang verwendet wurde, empfehlen wir, ihn zum Testen sofort auszutauschen – viele Partikelprobleme verschwinden, nachdem der Suszeptor durch einen Suszeptor mit intakter Beschichtung ersetzt wurde.

2. Druckschwankungen beim Umschalten der Gasleitung: In MOCVD-Systemen können Druckschwankungen zum Zeitpunkt des Umschaltens der Gasquelle dazu führen, dass sich Nebenprodukte von den Innenwänden der Rohrleitungen lösen. Wir empfehlen, die Reaktionskurve des automatischen Druckreglers (APC) zu überprüfen, um festzustellen, ob eine Drucküberschreitung auftritt.

3. Verunreinigungen auf der Rückseite des Substrats: Wenn sich vor dem Eintritt in die Kammer Feinstaub oder organische Rückstände auf der Rückseite des Substrats befinden, kann dieser bei hohen Temperaturen zur Epitaxieschicht auf der Vorderseite „wandern“ – dies ist das am häufigsten übersehene Problem.

Die Fehlerbehebung bei Partikeln ist im Wesentlichen ein Prozess der „Beseitigung“: Beginnen Sie mit den am häufigsten ausgetauschten Verbrauchsmaterialien und verfolgen Sie das Problem Schritt für Schritt bis in die tieferen Teile der Kammer.

F2: Wie eng ist bei der SiC-Epitaxie das Prozessfenster für das Step-Flow-Wachstum? Welche Toleranzen gelten für Temperatur- und Druckabweichungen?

A: Diese Frage berührt den Kern des SiC-Epitaxieprozesses – das Stufenflusswachstum erfordert die gleichzeitige Erfüllung von drei Bedingungen innerhalb eines extrem engen Fensters: ausreichende Oberflächenmobilität, eine geeignete Keimbildungsbarriere an der Stufenkante und Unterdrückung des dreidimensionalen Inselwachstums.

Basierend auf praktischen Daten aus Massenproduktionslinien:

• Temperaturfenster: Typischerweise zwischen 1550 °C und 1650 °C, mit einem effektiven Fenster von etwa ±15 °C. Wenn die Temperatur zu niedrig ist, verschlechtert sich die Oberflächenrauheit (RMS) stark; Wenn die Temperatur zu hoch ist, treten polymorphe 3C-SiC-Einschlüsse auf.
• Druckfenster: Typischerweise zwischen 50 und 200 mbar geregelt, mit einem effektiven Fenster von etwa ±20 mbar. Übermäßiger Druck → reduzierte Oberflächenmigrationslänge und Stufenkoaleszenz; unzureichender Druck → verringerte Dampfübersättigung und ein deutlicher Rückgang der Wachstumsrate.

In praktischen technischen Anwendungen legen die meisten Verfahrenstechniker zunächst die Temperatur fest und passen dann den Druck fein an, um das Fenster zu finden – da die Kammer schneller auf Druckänderungen reagiert und sich daher für schnelle DOE-Scans (Design of Experiments) eignet.

F3: Wie wird der Austauschzyklus für den Graphitsuszeptor in MOCVD-Geräten bestimmt? Basiert es auf der Anzahl der Durchläufe oder auf der Sichtprüfung?

A: Dieses Problem steht in direktem Zusammenhang mit dem Gleichgewicht zwischen Prozessausbeute und Produktionskosten und ist ein zentraler Schwerpunkt sowohl für Produktionslinieningenieure als auch für Beschaffungsentscheidungsträger.

Die branchenübliche Praxis ist ein zweigleisiger Ansatz, der „Chargenlebensdauer“ und „visuelle Inspektion“ kombiniert:

• Chargenlebensdauer: Lieferanten geben eine empfohlene Lebensdauer an (z. B. werden SiC-beschichtete Suszeptoren von VETEK für Aixtron-Chargen empfohlen), die aus beschleunigten Alterungstests abgeleitet wird, die auf der Ermüdung der Beschichtung durch thermische Zyklen basieren. Selbst wenn das Erscheinungsbild normal ist, wird empfohlen, den Suszeptor wie geplant vor Erreichen dieser Chargenzahl auszutauschen, um das Risiko eines plötzlichen Ausfalls zu verringern.

• Visuelle Inspektion: Überprüfen Sie nach jeder Verarbeitungscharge die SiC-Beschichtungsoberfläche visuell oder untersuchen Sie sie unter einem Mikroskop. Wenn eine der folgenden „roten Flaggen“ auftritt, muss der Austausch sofort durchgeführt werden – warten Sie nicht bis zum Ende der empfohlenen Lebensdauer:

①Sichtbares Abblättern oder Reißen der Beschichtung;

② Verfärbte Flecken mit einem Durchmesser von >1 mm auf der Oberfläche (was auf eine Beschädigung der Beschichtung und eine Oxidation des Graphitsubstrats hinweist);

③ Wiederkehrende lokale Dickenschwankungen in der Epitaxieschicht, sofern Luftströmungsverteilungsfaktoren ausgeschlossen wurden.

Eine weithin validierte Technikpraxis besteht darin, den Austauschzyklus auf 80 % der vom Lieferanten empfohlenen Lebensdauer festzulegen und gleichzeitig eine Datenbank zur Substratlebensdauer zu erstellen, indem das Aussehen jeder Charge fotografiert und archiviert wird. Dieser Ansatz vermeidet sowohl vorzeitiges Verschrotten (was Abfall verursacht) als auch das Warten bis zum allerletzten Ofen, was zu Ausschuss in der gesamten Charge führen könnte.

F4: Wenn die Biegung oder Verformung von Epitaxie-Wafern die Spezifikationen überschreitet, ist dies in erster Linie auf das Substrat oder den Epitaxieprozess zurückzuführen?

A: Dies ist das am heißesten diskutierte Thema der „Zuweisung von Verantwortung“ unter Ingenieuren bei Besprechungen zur Ertragsanalyse. Die Antwort lautet: Beide tragen dazu bei, aber das relative Gewicht variiert je nach Materialsystem:

Eine pragmatische Fehlerbehebungssequenz für Verzugsprobleme: Überprüfen Sie zunächst die eingehenden Verzugsdaten des Substrats (Cpk-Bericht des Lieferanten) → Überprüfen Sie dann die Temperaturgleichmäßigkeit des Epitaxieofens (Thermoelementkalibrierung) → Passen Sie schließlich das Prozessrezept an.

VI. Zusammenfassung und Auswahlempfehlungen

Zusammenfassend dient das Substrat als „Skelett und Wärmesenke“, während die Epitaxieschicht als „Gehirn und Muskeln“ fungiert. Beides ist unverzichtbar:

Wenn Sie sich auf kostensensible Standard-Logikchips oder einfache diskrete Geräte konzentrieren, reichen hochwertige, großformatige Siliziumsubstrate aus, um Ihre Anforderungen zu erfüllen.

Wenn es bei Ihrer Anwendung um Hochfrequenzkommunikation, Hochspannungsumwandlung oder hochempfindliche Fotodetektion geht, sind Wafer, die mit Präzisions-Epitaxieverfahren hergestellt werden, die beste Wahl.

In der heutigen Halbleiterfertigungsindustrie, die ständig nach „schnelleren, kleineren und effizienteren“ Lösungen strebt, ist die Epitaxietechnologie zu einem zentralen Werkzeug geworden, um die physikalischen Grenzen des Mooreschen Gesetzes zu durchbrechen.
