Warum beschichtet CVD-TaC die „Hochtemperaturpanzerung“ in Halbleitern der dritten Generation?

Die Umgebung in einem SiC-Kristallwachstumsofen gehört zu den ungünstigsten in der Halbleiterfertigung: Die Temperaturen übersteigen 2400 °C, die Wasserstoff- und Ammoniakkonzentrationen sind hoch und Graphitkomponenten laufen ständig Gefahr, Partikel abzuwerfen und Verunreinigungen freizusetzen. Prozessingenieure suchen seit langem nach einer Materiallösung, die gleichzeitig extremer Hitze, aggressiver Chemie und Kontamination standhält.

Die CVD-Beschichtung aus Tantalkarbid (TaC) hat sich in aller Stille zu dieser Antwort entwickelt – mit einem Schmelzpunkt von 3880 °C, Ätzraten von nur 0,2 μm/h in NH₃ und 0,1 μm/h in H₂ und kritischen Verunreinigungsgehalten in ppb. Was es jedoch wirklich überzeugend macht, ist das, was in der Produktionshalle passiert: Die Defektdichte der Mikrorohre sinkt um über 90 %, der Gesamtgehalt an Kristallverunreinigungen sinkt um mehr als 70 % und der spezifische Widerstand steigt um den Faktor 2 bis 3.
Wie genau wird dies durch die TaC-Beschichtung erreicht? Woher kommen die Leistungsvorteile? In welchen realen Anwendungen bietet es den größten Nutzen? Und in welche Richtung geht der Markt? In diesem Artikel werden systematisch die technischen Prinzipien, Kerneigenschaften, wichtigsten Anwendungsszenarien und Branchentrends der CVD-TaC-Beschichtung untersucht.

1. Was ist eine CVD-TaC-Beschichtung?

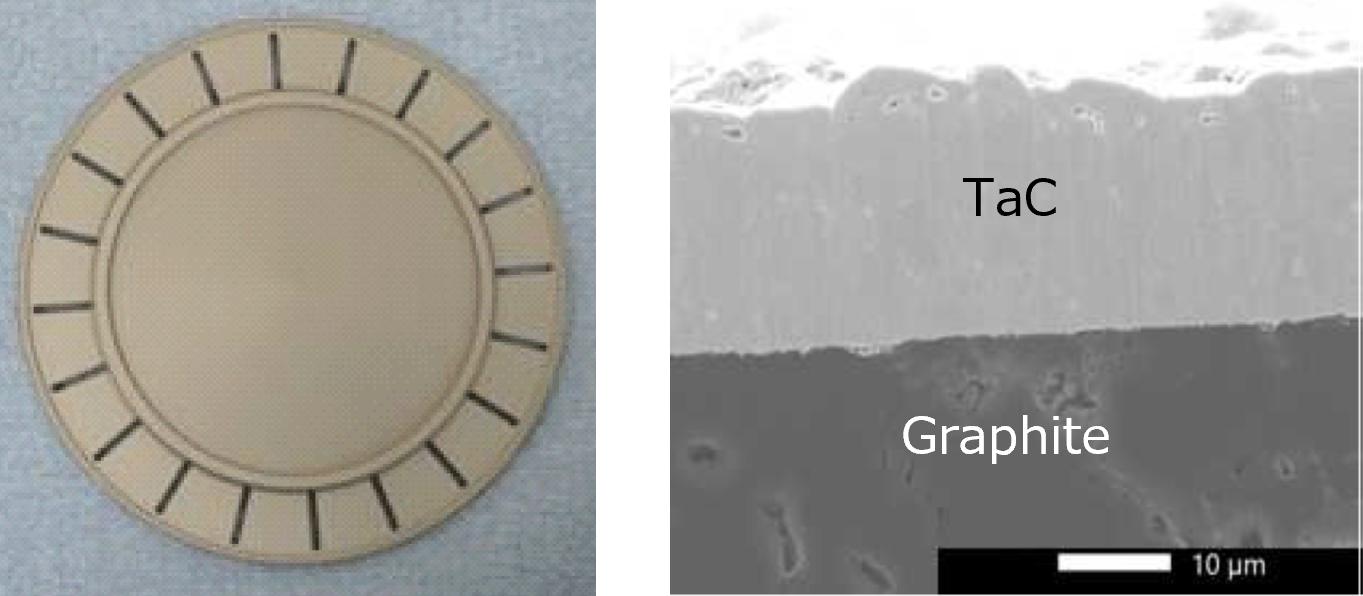

Im Wesentlichen handelt es sich bei der CVD-TaC-Beschichtung um eine Schutzschicht aus Tantalkarbid (TaC) – einer Keramikverbindung mit einem charakteristischen goldgelben Aussehen –, die mittels chemischer Gasphasenabscheidung auf hochreinen Graphitsubstraten abgeschieden wird. Das Material selbst bringt eine Kombination von Eigenschaften mit, die man nur schwer zusammen finden kann: einen Schmelzpunkt von 3880 °C, eine Härte im Bereich von 15–19 GPa, starke chemische Inertheit und eine Korrosionsbeständigkeit, die auch aggressiven Prozessumgebungen standhält.

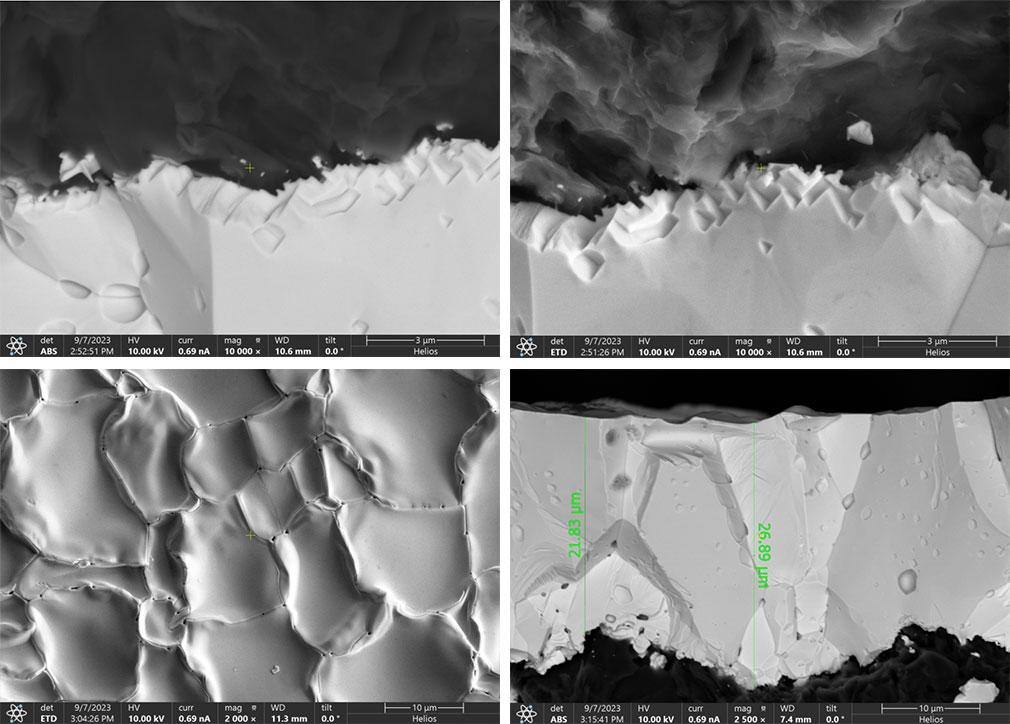

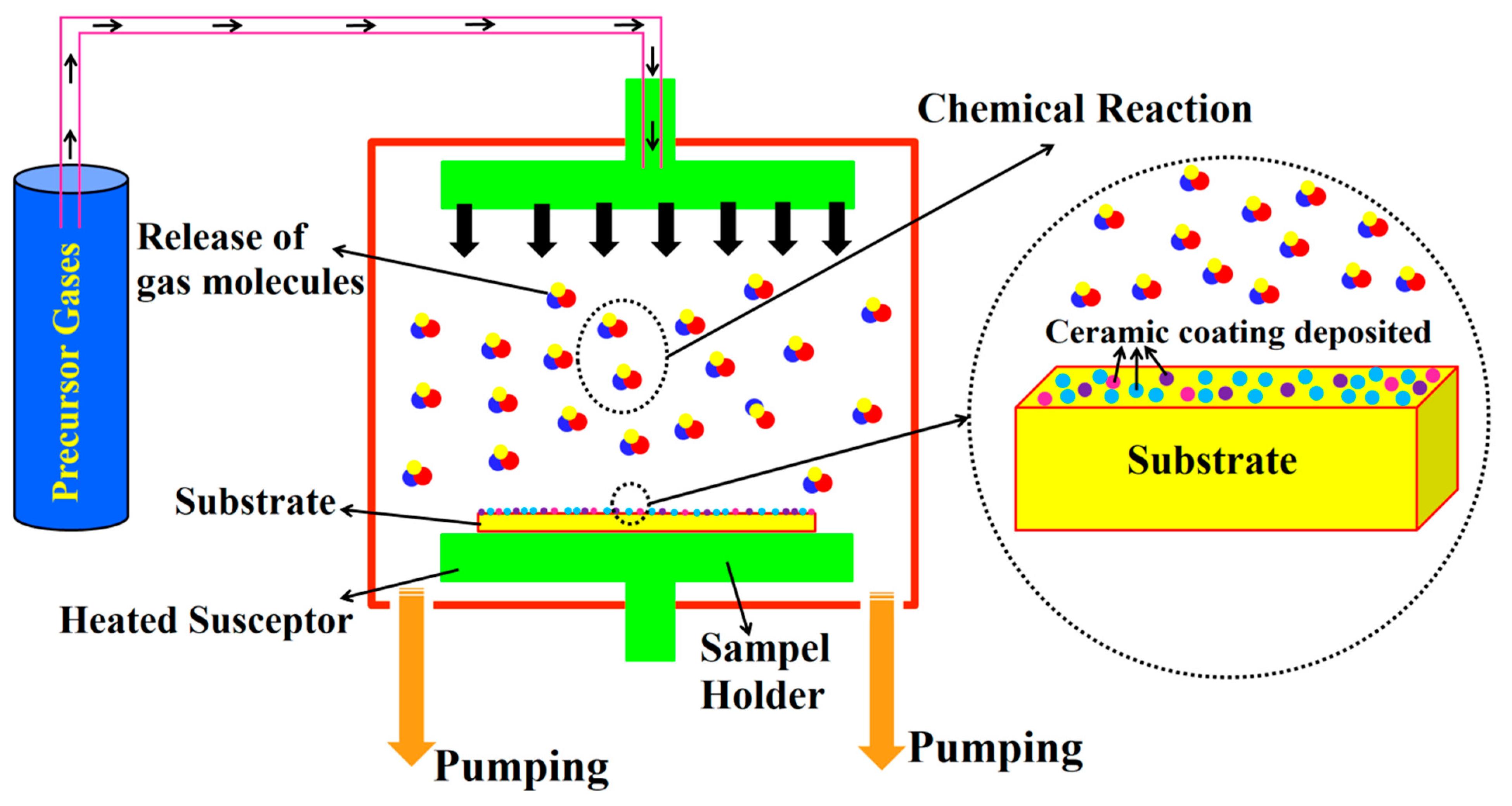

Unter den verschiedenen Methoden zur Herstellung von TaC-Beschichtungen ist CVD nach wie vor die ausgereifteste Methode. Das typische Rezept beginnt, wie detailliert beschrieben, mit Tantalpentachlorid (TaCl₅) und Propylen (C₃H₆) als Tantal- und Kohlenstoffvorläufern, die von Argon und Wasserstoff in eine beheizte Kammer transportiert werden. Sobald das verdampfte TaCl₅ die Graphitoberfläche erreicht, wird es adsorbiert und durchläuft eine Reihe von Zersetzungs- und Rekombinationsreaktionen. Was sich bildet, ist nicht nur eine Oberflächenschicht, sondern eine dichte, gut haftende Beschichtung, die deutlich gleichmäßiger und in der Zusammensetzung kontrollierbarer ist als das, was mit alternativen Methoden wie der Salzschmelze oder der Sol-Gel-Verarbeitung erreicht werden kann.

2. Kernleistungsvorteile der CVD-TaC-Beschichtung

2.1 Extrem hohe thermische Stabilität
Die CVD-TaC-Beschichtung schmilzt bei 3880 °C und bleibt daher auch über 2200 °C strukturell stabil. Dadurch eignet es sich gut für anspruchsvolle Halbleiterprozesse wie SiC-Kristallzüchtung und MOCVD – Orte, an denen normale SiC-Beschichtungen dazu neigen, sich zu verschlechtern, wenn es zu heiß wird.

2.2 Hervorragende chemische Korrosionsbeständigkeit
Diese Beschichtung hält korrosiven Prozessgasen wie Wasserstoff, Ammoniak, Chloriden und Siliziumdampf gut stand. Im Vergleich zu SiC-Beschichtungen verringert es den Graphitabbau und die Partikelkontamination in Hochtemperatur-Halbleiterumgebungen. Das Ergebnis? Bessere Prozessstabilität und höhere Waferausbeute.

2.3 Gute mechanische Härte und Temperaturwechselbeständigkeit
Die CVD-TaC-Beschichtung ist hart und verbindet sich stark mit Graphitsubstraten, sodass sie sich langsam abnutzt und Thermoschocks gut verträgt. Es kann wiederholte schnelle Aufheiz- und Abkühlzyklen überstehen, ohne zu reißen oder sich abzulösen. Das bedeutet eine längere Lebensdauer der Komponenten und schnellere Prozessanstiegsraten.

2.4 Ultrahohe Reinheit und Unterdrückung von Verunreinigungen
Die TaC-Beschichtung weist einen sehr geringen Verunreinigungsgrad auf und fungiert als solide Diffusionsbarriere – sie verhindert, dass Verunreinigungen aus dem Graphitsubstrat in die Wachstumsumgebung wandern. Dies hilft, Kristalldefekte zu reduzieren, Verunreinigungen fernzuhalten und sowohl die Qualität als auch den spezifischen Widerstand von SiC-Kristallen zu verbessern.

3. Typische Anwendungsszenarien der CVD-TaC-Beschichtung

3.1 SiC-Einkristallzüchtung (PVT-Methode)
Beim PVT-Wachstumsprozess von SiC-Einkristallen wird eine TaC-Beschichtung auf wichtige Graphitkomponenten wie Tiegel, Führungsringe und Impfkristallhalter aufgebracht. Forschung von Fan et al. weist darauf hin, dass die TaC-Beschichtung nicht nur physikalischen Schutz bietet, sondern durch ihr niedriges Emissionsvermögen auch den Temperaturgradienten an der Kristallwachstumsgrenzfläche reguliert, die radiale Temperaturgleichmäßigkeit verbessert, die SiC-Sublimationsstöchiometrie aufrechterhält, die Migration von Verunreinigungen unterdrückt und den Energieverbrauch senkt. Forschung von Meng et al. im Journal of Crystal Growth bestätigt außerdem, dass der Kristallbarren, der unter Verwendung einer Tiegelstruktur mit einem TaC-beschichteten Graphit-Relaisring und Graphitpapier gezüchtet wurde, überlegene Eigenschaften in Bezug auf Kristallperfektion und Grenzflächenform aufweist. Tatsächliche Messungen zeigen, dass die Durchmesserabweichung von Kristallbarren, die mit TaC-beschichteten Tiegeln gezüchtet wurden, ≤2 % beträgt und die Ebenheit der Kristalloberfläche (RMS) um 40 % verbessert wird.

3.2 GaN/SiC-Epitaxiewachstum

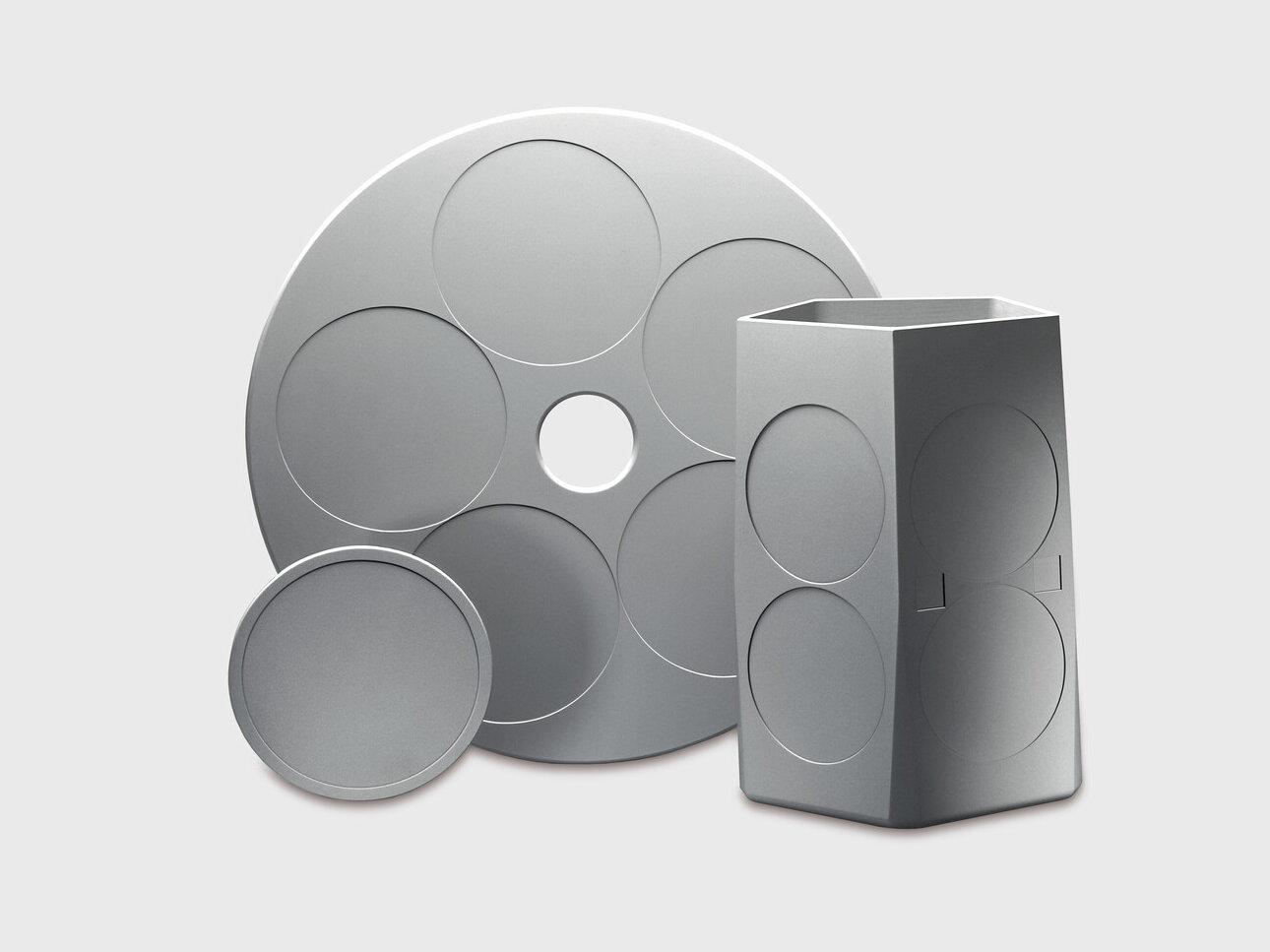

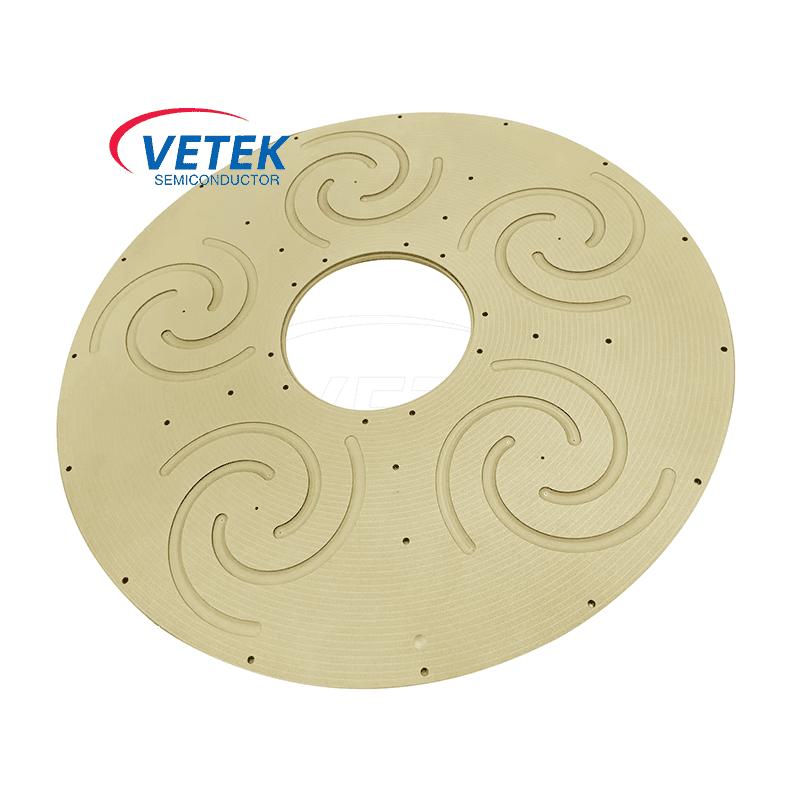

In den CVD-Reaktionskammern für die GaN- und SiC-Epitaxie wird die TaC-Beschichtung häufig auf Komponenten wie Waferträger, Satellitenscheiben, Düsen und Sensoren aufgebracht. Diese Komponenten müssen über lange Zeiträume in Hochtemperatur- und korrosiven Umgebungen betrieben werden, und eine TaC-Beschichtung kann ihre Lebensdauer erheblich verlängern und die Prozessausbeute verbessern. In MOCVD-Geräten wie Aixtron G5 hat sich die TaC-Beschichtung als Schlüsselmaterial zur Gewährleistung der Prozessstabilität erwiesen.

3.3 MOCVD-Systemheizungen

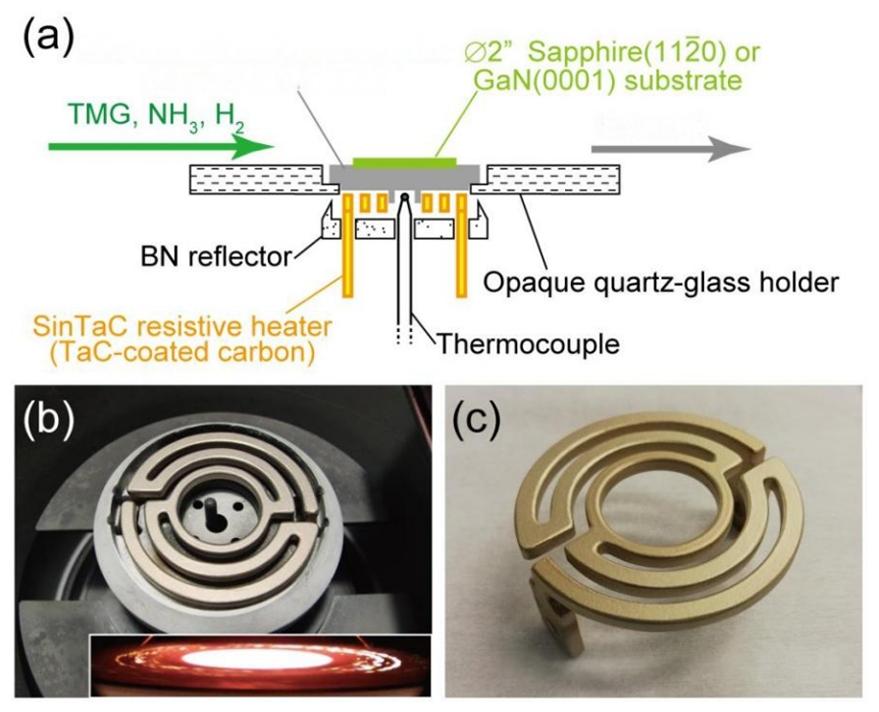

TaC-beschichtete Graphitheizungen wurden erfolgreich in MOCVD-Systemen eingesetzt. Im Vergleich zu herkömmlichen pBN-beschichteten Heizgeräten bieten TaC-Heizgeräte eine bessere Heizeffizienz und Gleichmäßigkeit, reduzieren den Stromverbrauch und tragen aufgrund ihres geringeren Oberflächenemissionsgrads (0,3) zur Verbesserung der Integrität des Wärmefelds bei. Nach Untersuchungen von Fan et al. verbessert der niedrige Emissionsgrad der TaC-Beschichtung nicht nur die Temperaturgleichmäßigkeit für das Kristallwachstum, sondern verbessert auch die Qualität der epitaktischen GaN-Abscheidung.

3.4 Hochtemperatur-Industrieanwendungen
Über den Halbleiterbereich hinaus kann die TaC-Beschichtung auch für Hochtemperatur-Industriekomponenten wie Widerstandsheizelemente, Einspritzdüsen, Abschirmringe und Lötvorrichtungen eingesetzt werden, wobei ihre umfassenden Vorteile in Bezug auf Hitzebeständigkeit und Korrosionsbeständigkeit voll zum Tragen kommen.

4. CVD-TaC- vs. SiC-Beschichtung: Wie wählt man?

In der Halbleiterindustrie sind CVD-SiC und CVD-TaC die beiden gängigsten Schutzbeschichtungen für Graphitkomponenten. Die Wahl hängt von den spezifischen Anforderungen an die Prozesstemperatur ab.

CVD-SiC-Beschichtung:Niedriger Wärmeausdehnungskoeffizient, gute strukturelle Stabilität und Kostenvorteile in Umgebungen unter 1800 °C, weit verbreitet in Szenarien mit mittleren bis hohen Temperaturen, wie z. B. LED-Epitaxieschalen und monokristallinen Silizium-Epitaxieschalen.

CVD-TaC-Beschichtung:Höhere thermische Stabilität (Schmelzpunkt 3880 °C gegenüber ~2700 °C für SiC), stärkere chemische Inertheit, besonders geeignet für Umgebungen mit ultrahohen Temperaturen und stark korrosiven Umgebungen über 2000 °C, wie z. B. SiC-Einkristallwachstum und GaN-Epitaxie.

Einfach gesagt:Wenn Prozesstemperaturen 1800 °C überschreiten, insbesondere wenn korrosive Gase wie Wasserstoff und Ammoniak im Spiel sind, ist die TaC-Beschichtung die bessere Wahl.

5. Marktaussichten und Branchentrends

Die rasante Ausweitung der SiC-Einkristallzüchtung und Epitaxie lässt die Nachfrage nach TaC-Beschichtungen stark ansteigen. Zwei aktuelle Marktstudien deuten darauf hin, dass der Markt kurz vor einer deutlichen Vergrößerung steht. QYResearch geht in seinem Global TaC Coating Market Outlook, In‑Depth Analysis & Forecast to 2031 davon aus, dass der weltweite Markt für Tantalkarbidbeschichtungen im Jahr 2024 etwa 45 Millionen US-Dollar groß sein wird und prognostiziert, dass er bis 2031 142 Millionen US-Dollar erreichen wird – eine durchschnittliche jährliche Wachstumsrate von 17,9 %. Die Zahlen von Global Info Research liegen im gleichen Bereich und schätzen den Markt im Jahr 2024 auf rund 47 Millionen US-Dollar und prognostizieren einen Anstieg auf 143 Millionen US-Dollar bis 2031, was einer durchschnittlichen jährlichen Wachstumsrate von 17,5 % entspricht. Die Konsistenz zwischen diesen Prognosen lässt darauf schließen, dass die TaC-Beschichtung in eine nachhaltige Wachstumsphase eintritt.

Was die Belieferung dieses Marktes angeht, so ist er nach wie vor ziemlich konzentriert an der Spitze. Momentive Technologies, Tokai Carbon und Toyo Tanso erwirtschaften zusammen etwa 76 % des weltweiten Umsatzes [10]. Geografisch liegt Nordamerika mit einem Marktanteil von rund 45 % an der Spitze, während der asiatisch-pazifische Raum mit rund 41 % knapp dahinter liegt. Dieses regionale Gleichgewicht beginnt sich jedoch zu verschieben. Chinesische Hersteller investieren stark, um diese Lücke zu schließen, und VeTek Semiconductor ist ein Beispiel dafür: Die CVD-TaC-Beschichtungskapazität des Unternehmens erstreckt sich nun auf Komponenten mit einem Durchmesser von bis zu 750 mm und gehört damit zu den sehr wenigen inländischen Anbietern, die Teile in dieser Größenordnung verarbeiten können.

Mit Blick auf die Zukunft wird die Umstellung auf 8-Zoll-SiC-Substrate die Messlatte für die Gleichmäßigkeit des Wärmefelds und die Zuverlässigkeit der Beschichtung in Produktionsanlagen höher legen. Allein dieser Trend dürfte die Rolle der TaC-Beschichtung als strategisches Material in der Waferherstellung für die kommenden Jahre festigen.

6. TaC-Beschichtungstechnologie von VeTek Semiconductor

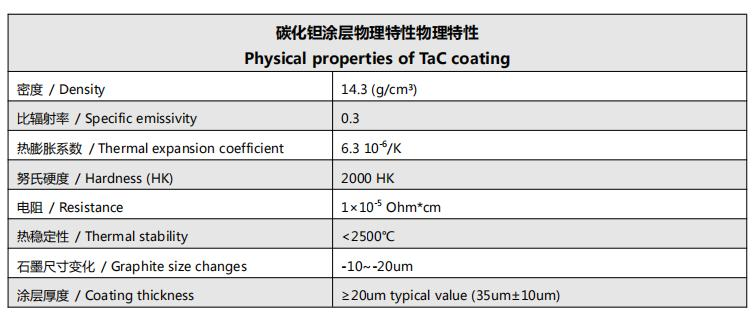

Datenquelle: Technische Spezifikationen für VeTek Semiconductor-Produkte

Die CVD-TaC-Beschichtung von VeTek zeichnet sich durch gute Temperaturstabilität, ultrahohe Reinheit, Beständigkeit gegen H₂/NH₃/SiH₄/Si-Korrosion, starke Thermoschockbeständigkeit, hohe Haftung auf Graphitsubstraten und gleichmäßige Beschichtungsabdeckung aus. Es kann auf Kernkomponenten wie Induktionsheizsuszeptoren, Widerstandsheizelemente und Wärmeabschirmungsteile angewendet werden. Das Unternehmen verfügt über fortschrittliche Bearbeitungskapazitäten zur Herstellung von Substratkomponenten aus Graphit, Keramik oder hochschmelzendem Metall und bietet eine interne Verarbeitung von SiC- oder TaC-Keramikbeschichtungen aus einer Hand sowie Beschichtungsdienstleistungen für vom Kunden gelieferte Teile.

7. Fazit

Da sich die Halbleiterindustrie der dritten Generation zunehmend auf größere Größen (8 Zoll), höhere Leistungsdichte und niedrigere Kosten konzentriert, werden die Anforderungen an die Materialleistung in Herstellungsprozessen immer strenger. Mit ihrem extrem hohen Schmelzpunkt, ihrer hervorragenden chemischen Inertheit und ihren hervorragenden mechanischen Eigenschaften entwickelt sich die CVD-TaC-Beschichtung zum „Goldstandard“ für Hochtemperatur-Halbleiterprozesse über 2000 °C. Von der SiC-Einkristallzüchtung bis zur GaN-Epitaxie, von MOCVD-Heizungen bis hin zu Waferträgern bietet die TaC-Beschichtung eine unverzichtbare Materialgrundlage für die Halbleiterfertigung.

VeTek Semiconductor ist bestrebt, durch kontinuierliche Investitionen in Forschung und Entwicklung sowie technologische Weiterentwicklung qualitativ hochwertige CVD-TaC-Beschichtungsprodukte und maßgeschneiderte Lösungen für globale Kunden bereitzustellen. Wenn Sie detaillierte technische Daten, eine REM-Querschnittsanalyse oder eine individuelle Zeichnungsauswertung benötigen, können Sie sich gerne an uns wenden.

Referenzen

[1] Sun, J., Zhang, Q. & Li, X. (2021).Forschungsfortschritte bei Tantalcarbid-Beschichtungen auf Kohlenstoffmaterialien. Fortschritte in der Materialwissenschaft.(Erhältlich bei ScienceDirect)

[2] Kim, D. Y., et al. (2016).Chemische Gasphasenabscheidung von Tantalcarbid aus dem TaCl₅-C₃H₆-Ar-H₂-System. Zeitschrift der Korean Ceramic Society, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Studie zur Entwicklung der Mikrostruktur und der mechanischen Eigenschaften von TaC-Beschichtungen auf Graphitbasis unter verschiedenen rauen Bedingungen. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).Forschung zum Einfluss der TaC-Beschichtung auf die SiC-PVT-Prozesskontrolle und Kristallqualität. Gemeinsame Forschungsdaten,Dong-Eui-Universität, Südkorea.

[5] Meng, J., et al. (2022).Kontrolle der Wachstumsqualität durch Optimierung der Tiegelstruktur für das Wachstum großer SiC-Einkristalle. Zeitschrift für Kristallwachstum,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Globaler Marktausblick für TaC-Beschichtungen, eingehende Analyse und Prognose bis 2031.
