Aixtron G10-Komponenten: Schlüsselkomponenten für die Hochleistungs-SiC-Epitaxie

Die Siliziumkarbid-Technologie (SiC) entwickelt sich immer weiter in Richtung größerer Wafer und höherer Leistung. Das bedeutet, dass fortschrittliche Epitaxiesysteme wie die Aixtron G10-Plattform in der Halbleiterfertigung der dritten Generation immer wichtiger werden.

Im Vergleich zu älteren Reaktoren erfordern Aixtron G10-Systeme eine strengere Kontrolle über thermische Felder, Gasflussstabilität, Partikelkontamination und die Lebensdauer der Teile. Jede interne Reaktorkomponente hat einen direkten Einfluss auf die Qualität des epitaktischen Wachstums, die Gleichmäßigkeit des Wafers und die Produktionsstabilität.

Dieser Artikel führt Sie durch die wichtigsten Aixtron G10-Komponenten, die in SiC-Epitaxiesystemen verwendet werden. Wir erklären, was sie tun, welche Materialien sie benötigen und warum sie bei der Hochtemperatur-Halbleiterverarbeitung wichtig sind.

Was sind Aixtron G10-Komponenten?

Aixtron G10-Komponenten sind die wichtigsten internen Reaktorteile in der SiC-Epitaxiekammer. Zusammen tragen sie dazu bei, die thermischen Bedingungen stabil zu halten, die Gasverteilung zu optimieren, die Waferrotation zu unterstützen und die Kontamination während des Epitaxiewachstums bei hohen Temperaturen zu reduzieren.

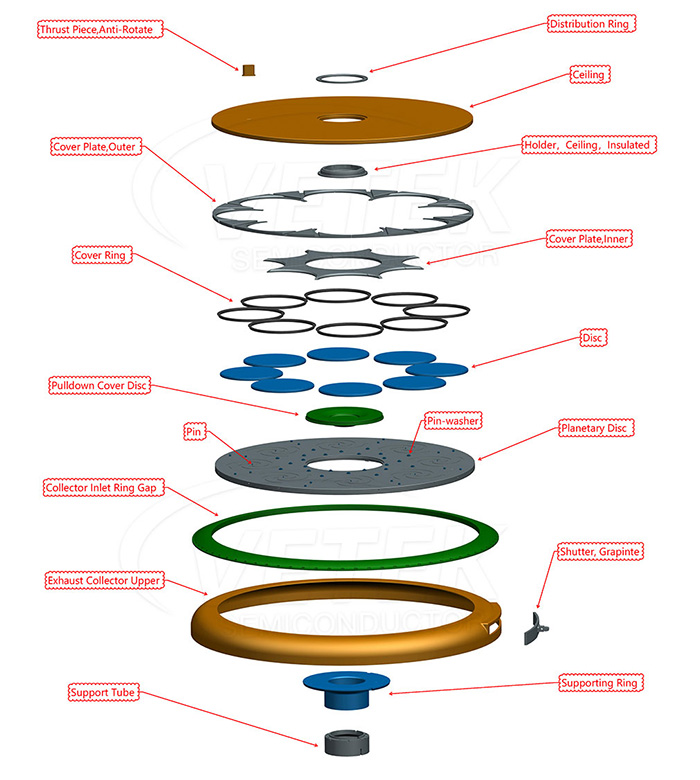

Typische Teile, die Sie in einem Aixtron G10-Reaktor finden, sind:

• Decke
• Verteilerring
• Abdeckring
• Abdeckplatten
• Planetenscheibe
• Pulldown-Abdeckscheibe
• Abgassammler
• Unterstützender Ring
• Stützrohr
• Graphitverschluss
• Stift- und Stiftscheibenbaugruppen

Die meisten dieser Teile laufen kontinuierlich bei Temperaturen über 1500 °C und sind gleichzeitig korrosiven Prozessgasen wie Silan und Kohlenwasserstoffen ausgesetzt. Daher ist die Materialleistung absolut entscheidend.

Wichtige Funktionsbereiche im Aixtron G10-Reaktor

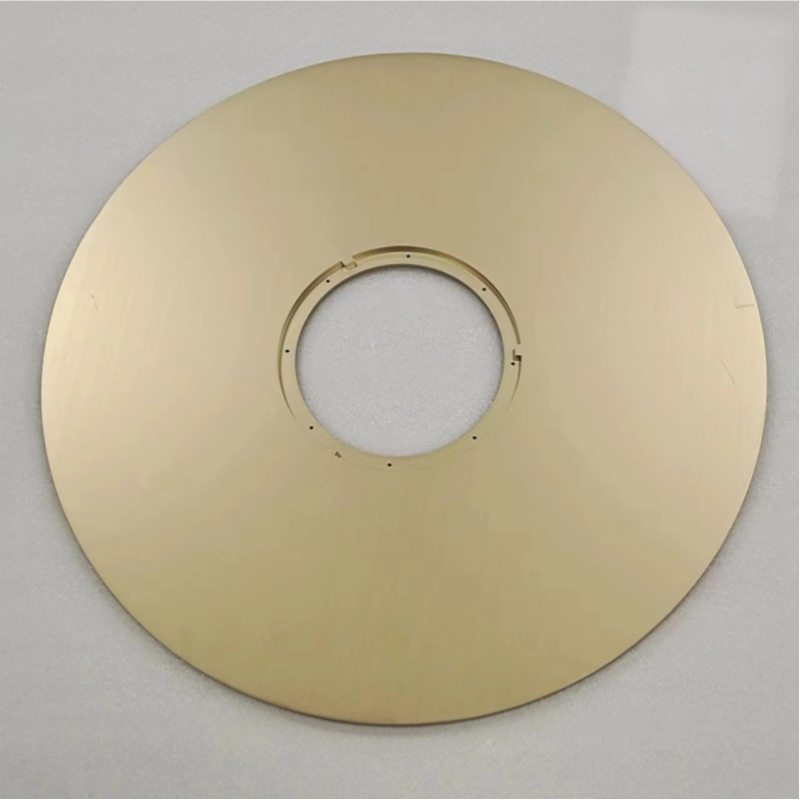

1. Deckenkomponenten

Die Decke ist ein wesentlicher Teil des thermischen Feldes des Reaktors. Es trägt dazu bei, die Kammertemperatur stabil zu halten, leitet den Gasfluss und schützt die oberen Reaktorstrukturen vor direkter Hitze.

Gute Deckenkomponenten müssen Folgendes aufweisen:

• Solide thermische Stabilität
• Geringe Partikelbildung
• Starke Korrosionsbeständigkeit
• Gleichmäßige Beschichtungsqualität
• Langfristige Dimensionsstabilität

CVD-SiC-beschichteter Graphit ist hier eine häufige Wahl, da er die Wärmeleitfähigkeit von Graphit und die chemische Beständigkeit von Siliziumkarbid bietet.

2. Verteilerring

Der Verteilerring steuert und leitet den Gasfluss innerhalb der Kammer. Eine gleichmäßige Gasverteilung ist wichtig, um eine gleichmäßige Epitaxieschichtdicke über alle Wafer hinweg zu erreichen.

Wenn der Gasfluss nicht gut kontrolliert wird, können folgende Probleme auftreten:

• Dickenvariation
• Ungereimtheiten beim Doping
• Oberflächenfehler
• Geringere Waferausbeute

Deshalb sind bei diesem Teil eine hohe Bearbeitungspräzision und eine gleichmäßige Beschichtung so wichtig.

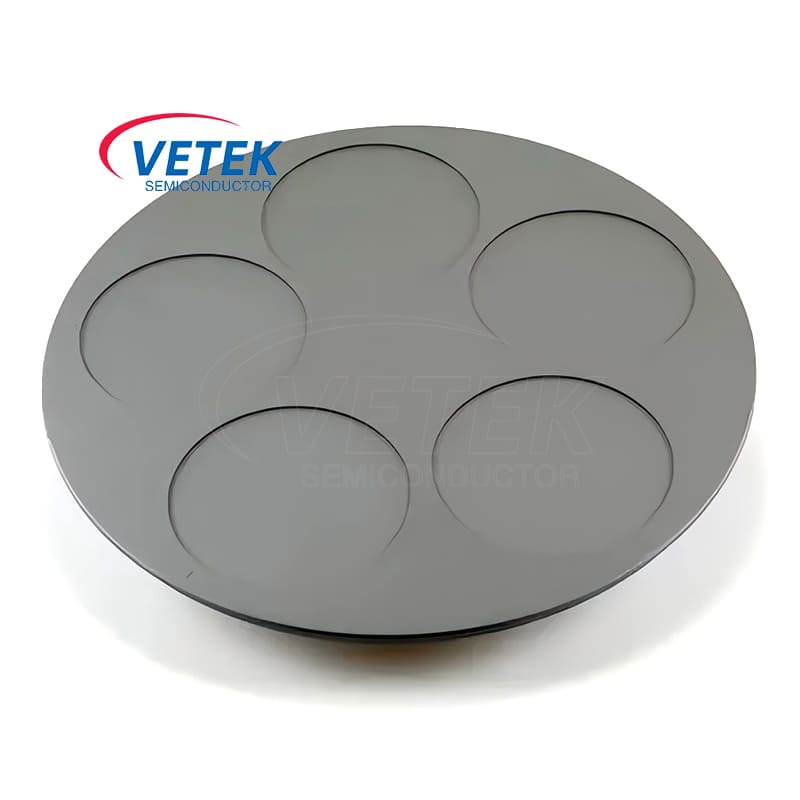

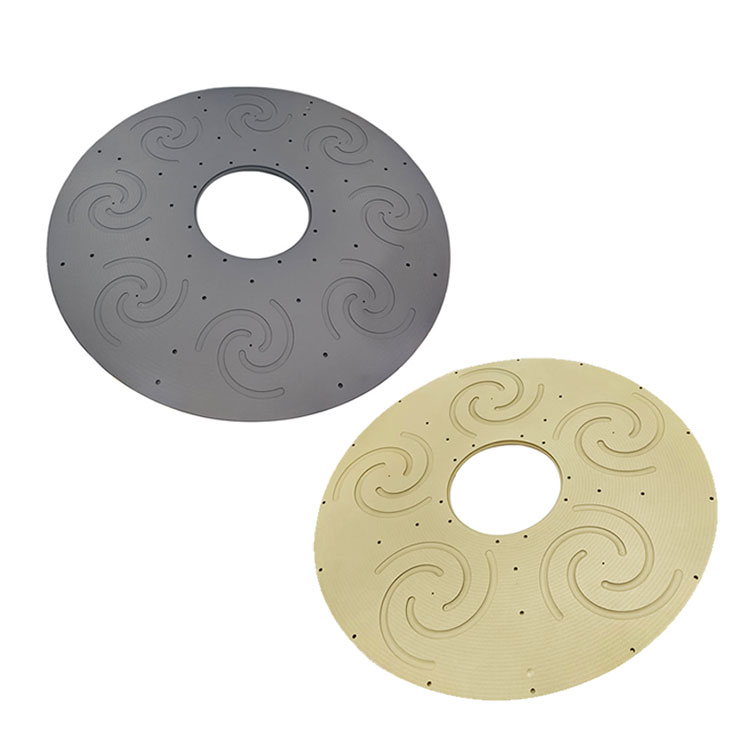

3. Planetenscheibensystem

Die Planetenscheibe dreht Wafer während des epitaktischen Wachstums. Eine sanfte Rotation verbessert die Temperaturgleichmäßigkeit und stellt sicher, dass alle Wafer der gleichen Gaseinwirkung ausgesetzt sind.

Für die Produktion großer SiC-Wafer muss das Planetensystem Folgendes aufrechterhalten:

• Gute Ebenheit
• Geringe thermische Verformung
• Hohe strukturelle Festigkeit
• Stabiler Betrieb durch wiederholtes Erhitzen und Abkühlen

Die Scheibe selbst besteht normalerweise aus hochreinem Graphit mit einer fortschrittlichen CVD-SiC-Beschichtung.

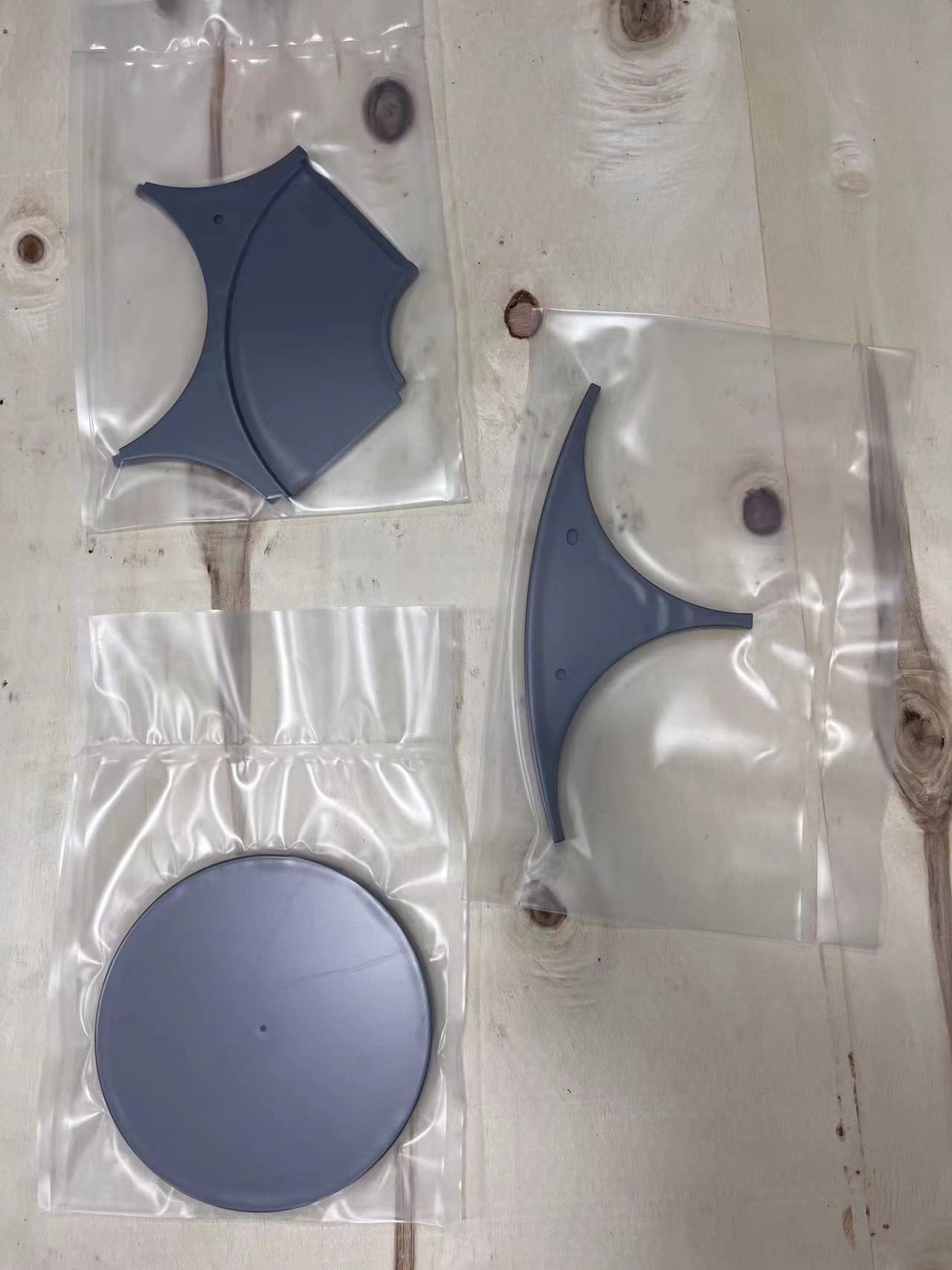

4. Abdeckringe und Abdeckplatten

Abdeckringe und Abdeckplatten schützen bestimmte Reaktorbereiche und helfen, das Wärmefeld zu stabilisieren.

Diese Teile helfen dabei:

• Reduzieren Sie unerwünschte Ablagerungen
• Partikelkontamination minimieren
• Graphitstrukturen schützen
• Verlängern Sie die Lebensdauer der Kammer

Da sie vielen Temperaturwechseln ausgesetzt sind, ist eine starke Beschichtungshaftung ein Muss.

5. Abgaskollektorsystem

Der Abgassammler regelt den Abgasstrom und trägt dazu bei, den Kammerdruck konstant zu halten.

Ein stabiler Abgasstrom führt zu:

• Bessere Prozesswiederholbarkeit
• Eine sauberere Kammerumgebung
• Weniger Partikelansammlung
• Längere Wartungsintervalle

In modernen SiC-Epitaxiesystemen müssen abgasrelevante Teile auch aggressiven Chemikalien und thermischen Belastungen standhalten.

Warum die Materialauswahl bei der SiC-Epitaxie wichtig ist?

Die SiC-Epitaxie ist ein schwieriges Umfeld. Bei herkömmlichen Materialien treten häufig Probleme auf wie:

• Beschichtung blättert ab
• Graphiterosion
• Thermisches Cracken
• Partikelerzeugung
• Kurze Lebensdauer

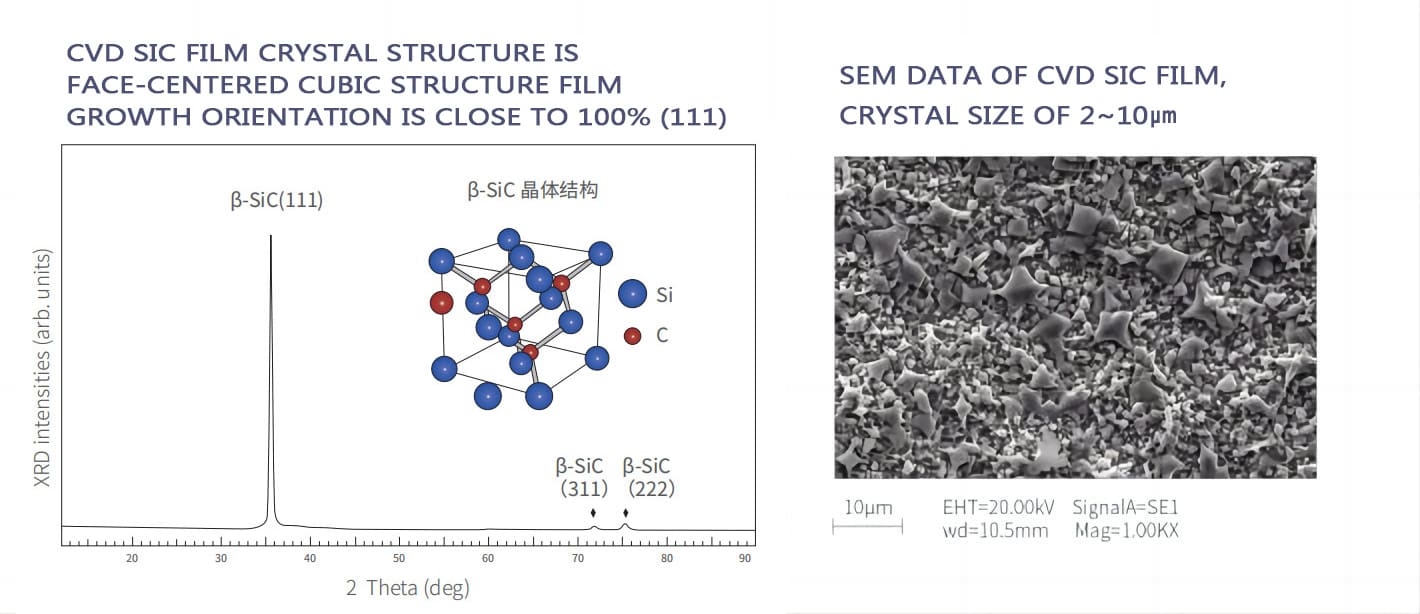

Um diese Probleme zu umgehen, greifen moderne Halbleiterreaktoren auf CVD-SiC-beschichteten Graphit zurück. Die CVD-SiC-Beschichtung bietet Ihnen:

• Hervorragende chemische Beständigkeit
• Hohe Reinheit
• Große Temperaturwechselbeständigkeit
• Geringe Kontaminationsgefahr
• Lange Lebensdauer

Derzeit ist dies eines der am häufigsten verwendeten Materialien für hochwertige SiC-Epitaxiereaktorteile.

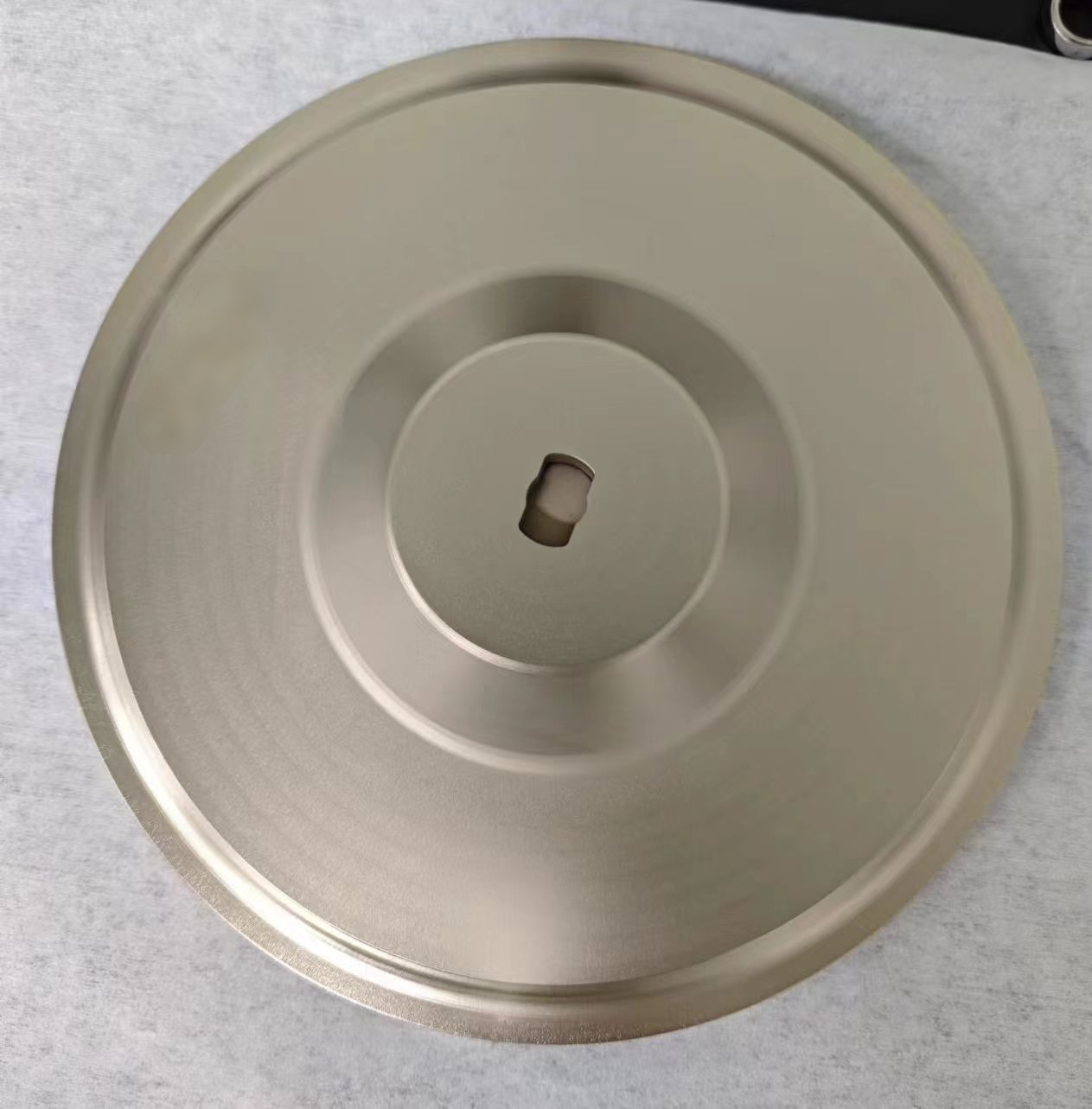

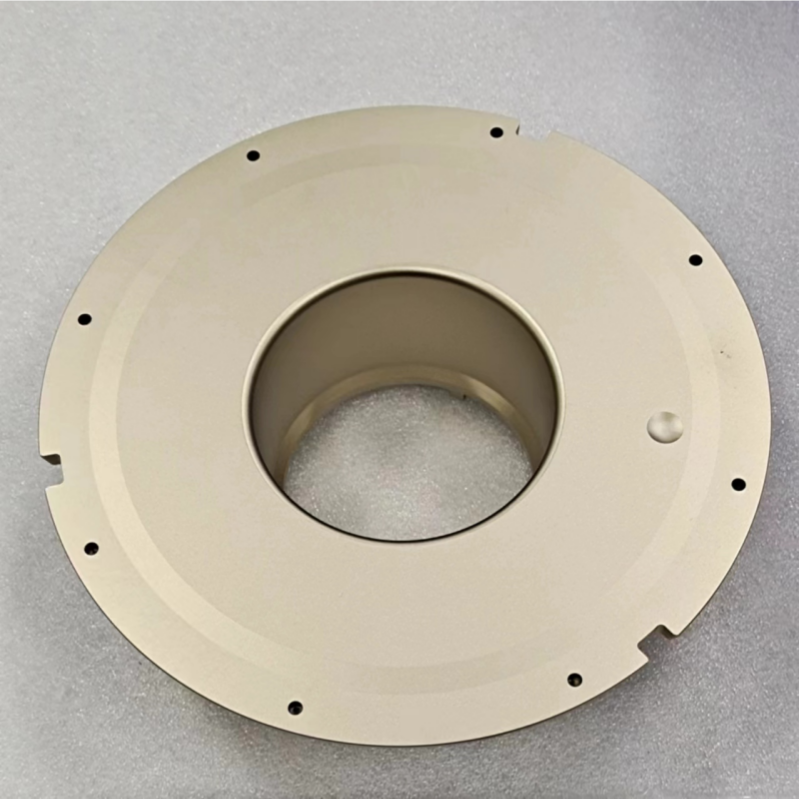

TaC-Beschichtung (Tantalkarbid). zeichnet sich als nächster Schritt für Ultrahochtemperaturanwendungen ab. Im Vergleich zu herkömmlichen SiC-Beschichtungen bieten TaC-Beschichtungen:

• Bessere Hochtemperaturstabilität
• Stärkere Korrosionsbeständigkeit
• Geringeres Risiko der Partikelbildung
• Stabiler Betrieb über 2000 °C

TaC-Beschichtungen scheinen besonders vielversprechend für zukünftige Plattformen, die größere Wafer und höhere Temperaturen verwenden.

Herausforderungen bei der Herstellung von Aixtron G10-Komponenten

Die Herstellung hochwertiger Aixtron G10-Komponenten erfordert fortschrittliche Fertigungskapazitäten, darunter:

• Hochreine Graphitreinigung
• Präzise CNC-Bearbeitung
• Beschichtungsumgebungen in Halbleiterqualität
• Einheitliche CVD-Beschichtungstechnologie
• Bearbeitung großformatiger Bauteile
• Strenge Reinheits- und Dimensionskontrolle

Selbst eine kleine Abweichung in den Abmessungen oder der Gleichmäßigkeit der Beschichtung kann die Stabilität des Reaktors und die Epitaxieleistung beeinträchtigen.

Fähigkeit von VeTek Semiconductor für Aixtron G10-Komponenten

VeTek Semiconductor ist auf Graphit- und Beschichtungstechnologien in Halbleiterqualität für fortschrittliche Epitaxieanwendungen spezialisiert.

Wir bieten kundenspezifische Komponenten an, die kompatibel sind mit:

• Aixtron G10
• Aixtron G5
• SiC-Epitaxiesysteme
• MOCVD-Reaktoren

Unser Produktsortiment umfasst:

• CVD-SiC-beschichtete Graphitkomponenten
• TaC-Beschichtungskomponenten
• Planetenscheiben
• Deckenkomponenten
• Abdeckringe
• Graphit-Wärmefeldteile
• Massive SiC-Komponenten

Diese Produkte werden häufig in der SiC-Epitaxie, LED-Epitaxie und fortschrittlichen Halbleiter-Wärmefeldsystemen eingesetzt.

Abschluss

Da die Herstellung von SiC-Halbleitern zu größeren Wafern und höherer Produktionseffizienz führt, werden Aixtron G10-Komponenten immer wichtiger für die Reaktorstabilität und die Epitaxiequalität.

Von Deckenstrukturen und Planetenscheiben bis hin zu Gasverteilungs- und Abgassystemen – jede Komponente wirkt sich direkt auf das Wärmemanagement, die Kontaminationskontrolle und die Waferkonsistenz aus.

Durch die Kombination hochreiner Graphitmaterialien, fortschrittlicher CVD-SiC-Beschichtungstechnologie und TaC-Beschichtungen der nächsten Generation tragen moderne Reaktorteile dazu bei, die SiC-Epitaxieproduktion für die zukünftige Halbleiterindustrie stabiler und effizienter zu machen.
