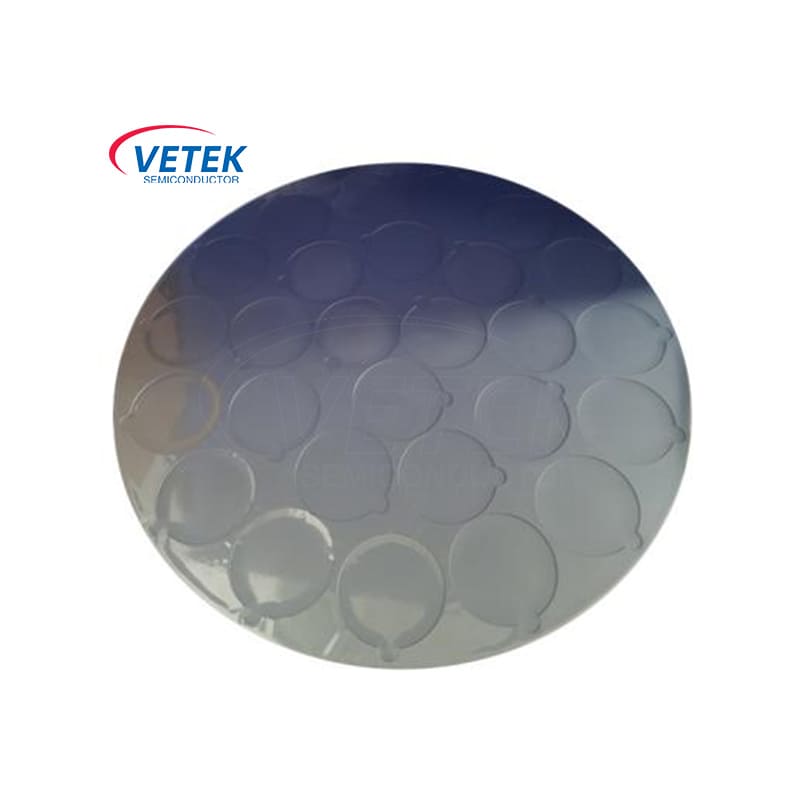

Sic beschichtete E-Chuck

Da Galliumnitrid (GaN) zum Kernmaterial der Halbleiter der dritten Generation wird, erweitern sich seine Anwendungen in hochfrequenten, hohen Leistungen und optoelektronischen Feldern weiter, wie z. B. 5G-Kommunikationsbasisstationen, Leistungsmodule und LED-Geräte. Bei der Herstellung von Halbleiter, insbesondere im Ätzprozess, müssen Wafer jedoch einer hohen Temperatur, einer hohen chemischen Korrosionsumgebung und extrem hohen Präzisionsprozessanforderungen ausgesetzt werden, die extrem hohe technische Standards für Waferlagerwerkzeuge vorliegen.

Die SIC -Keramikpaletten von Vetek Semiconductor sind für die Radierung von Gan -Wafer ausgelegt und bieten hohe Reinheit, hervorragende Wärme und chemische Beständigkeit zur Unterstützung Ihres Herstellungsprozesses. Es eignet sich zum Plasmaetching (ICP/RIE) und ist eine ideale Wahl bei modernen Semiconductor -Herstellungsgeräten.

Kernstärken

1. Hochreinheit sic Keramikmaterial

Chemische Stabilität: Die Reinheit des Materials beträgt mehr als 99,5%, und es gibt keine Verschmutzung für den GaN -Wafer.

Hohe Härte und Verschleißfestigkeit: Härte in der Nähe von Diamond, in der Lage, hoher Frequenzgebrauch, unsichtbare Veränderungen und Kratzer standzuhalten.

2. Ausgezeichnete thermische Leistung

Hohe thermische Leitfähigkeit, ganübereinstimmenden Wärmeleitungskoeffizienten (CTE): Reduzieren Sie das Risiko eines Waferrisses im Ätzprozess.

3.. Superchemische Korrosionsresistenz

Es kann lange Zeit in hoher Konzentration an Fluorid, Chlorid und einer anderen ätzenden Gasumgebung funktionieren.

4. Präzisionsdesign und Bearbeitung

Oberflächenrauheit und Flachheit sorgen für eine gleichmäßige Platzierung und Ätzeinheit wurden mit hoher Präzisionsprozessanforderungen erfüllt.

Abmessungen, Rillen, feste Löcher und andere Strukturen können nach den Kundenanforderungen angepasst werden.

Feld der sic beschichteten E-Chuck-Anwendung

● Plasmaetching (ICP/RIE)

Es bietet Wafer -Fixierung und -unterstützung in hoher Temperatur und hoher chemischer Korrosionsumgebung, die für den Radierungsprozess von GaN, SIC und anderen Materialien geeignet sind.

● Übertragung und Speicherung von Wafer

Stellen Sie eine hoch flache und umweltverschmutzige Plattform zur Verfügung, um die Sicherheit des Wafers im Herstellungsprozess zu schützen.

Benutzerdefinierte Dienste

Es Halbleiterbietet maßgeschneiderte Dienste an, um Ihre spezifischen Prozessanforderungen zu erfüllen:

● Größenanpassung: Die Palettengröße kann nach Wafergröße (Ø4 ~ 12 Zoll) angepasst werden.

● Strukturoptimierung: Stützen Sie Rille, Positionierungsloch, feste Punkt und andere Strukturanpassung.

Es HalbleiterSIC Coated E-Chuck Products Shops:
