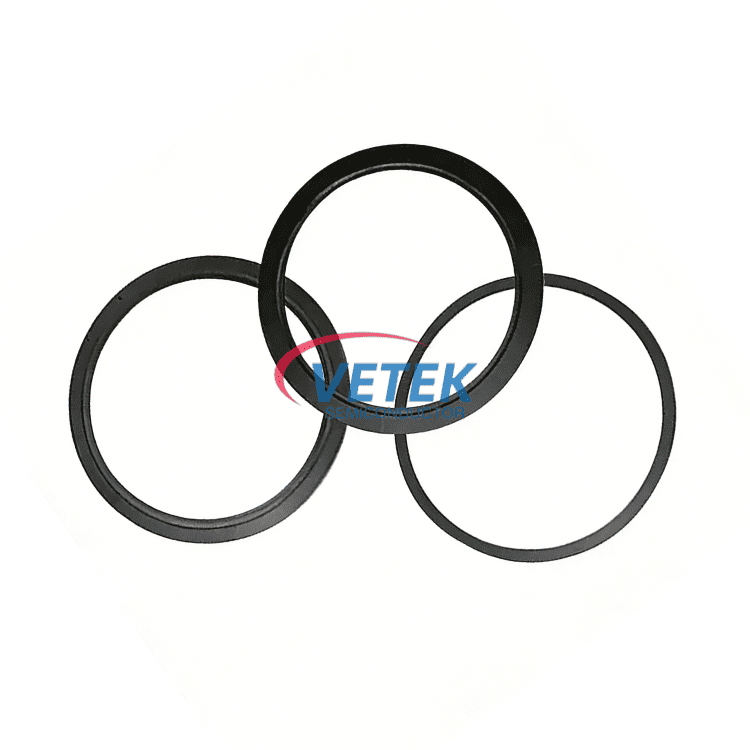

Massiver Fokussierring aus Siliziumkarbid

Der Fokussierungsring aus massivem Siliziumkarbid von Veteksemicon ist eine zentrale Komponente in der Halbleiterfertigung und wird strategisch außerhalb des Wafers positioniert, um den direkten Kontakt aufrechtzuerhalten. Mithilfe einer angelegten Spannung fokussiert dieser Ring das ihn durchquerende Plasma und verbessert so die Prozessgleichmäßigkeit auf dem Wafer. Dieser Fokussierring besteht ausschließlich aus chemisch aufgedampftem Siliziumkarbid (CVD SiC) und verkörpert die außergewöhnlichen Eigenschaften, die von der Halbleiterindustrie gefordert werden. Wir bei Veteksemicon widmen uns der Herstellung und Lieferung leistungsstarker Fokussierringe aus massivem Siliziumkarbid, die erstklassige Qualität mit Kosteneffizienz verbinden.

Produktvorteile

Im Vergleich zu traditionellFokusringe aus Silizium (Si) oder gesintertem Siliziumkarbid (gesintertes SiC). Unser Produkt zeichnet sich durch folgende Schlüsselabmessungen aus:

Bemerkenswert ist, dass die Leitfähigkeit und Beständigkeit von Siliziumkarbid gegenüber Ionenätzung denen von Silizium sehr ähnlich sind, was die Kompatibilität mit bestehenden Halbleiterfertigungsprozessen gewährleistet und gleichzeitig eine verbesserte Leistung liefert – was den Veteksemicon-Fokussierring aus massivem Siliziumkarbid zur idealen Materialwahl für diese kritische Anwendung macht.

Der Fokussierungsring aus massivem Siliziumkarbid von Veteksemicon gilt als hochmoderne Lösung im Bereich der Halbleiterfertigung. Es nutzt die einzigartigen Materialvorteile von CVD-SiC voll aus, um zuverlässige, hochpräzise und hocheffiziente Ätzprozesse zu ermöglichen und trägt so erheblich zur Weiterentwicklung der Halbleitertechnologie der nächsten Generation bei.
