Vakuum -Chuck

Anwendung:

Ein hocheffizientes Vakuum -Chuck, das für die genaue Adsorption und feste Fixierung von Wafern und Beilütern hergestellt wurde. Es ist gut geeignet für Situationen wie die Herstellung von Halbleiter, das Schneiden von Wafer, die Präzisionsverarbeitung, die hohe Temperaturpitaxie, die Ätzen und die Ionenimplantation.

Kernparameter:

● Einstellbare Porosität (im Bereich von 10 bis 200 μm).
● In der Lage, ultra -hohe Temperaturen (bis zu ≤1600 ° C) standzuhalten und eine hervorragende thermische Stoßschockwiderstand zu zeigen.
● Adsorptionsvakuum: Der Standard ist - 90 kPa (anpassbar für 100KPa).

● Abmessungen für Saugbecher: Kann den 6.04.8.12 - Zoll Wafer unterstützen, und die Ingotgröße kann nach bestimmten Anforderungen zugeschnitten werden.

Ⅰ. Beschreibung

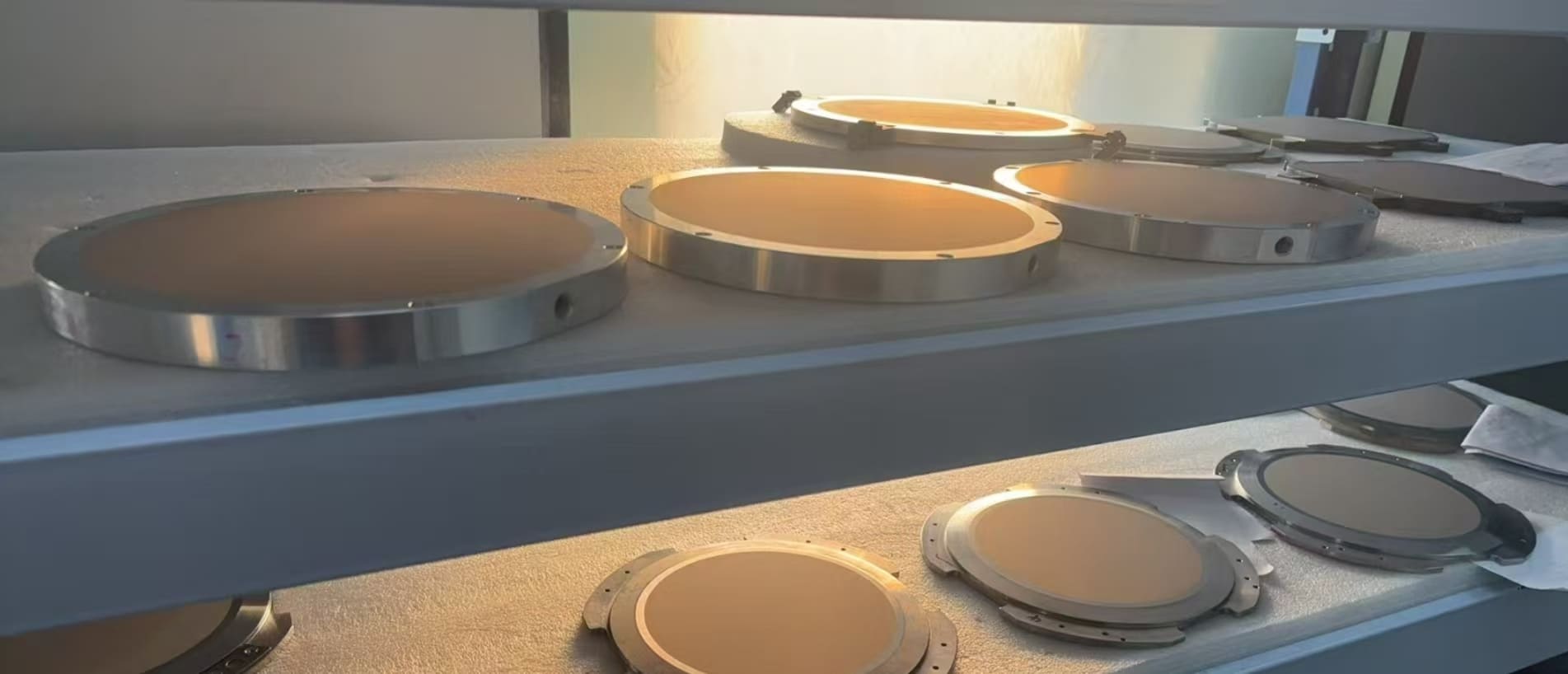

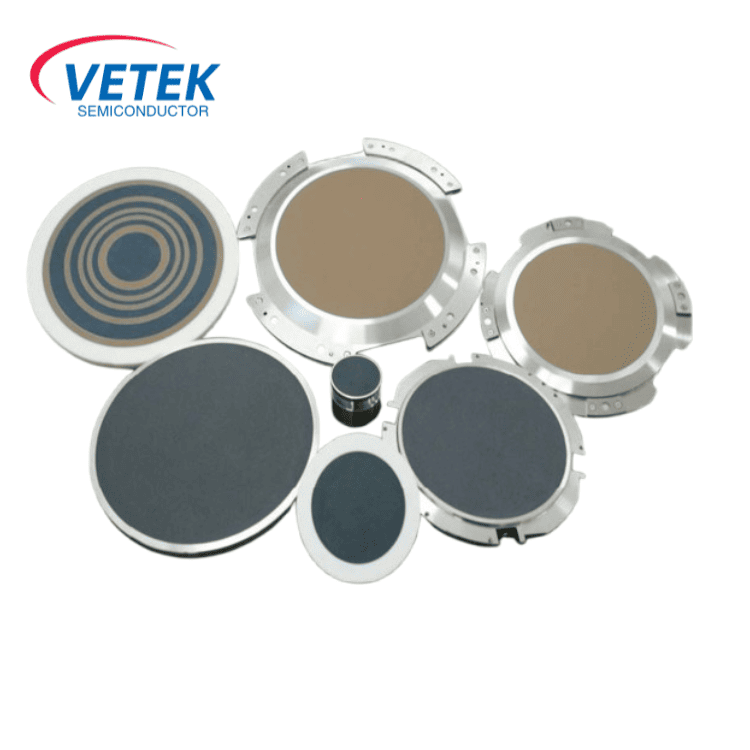

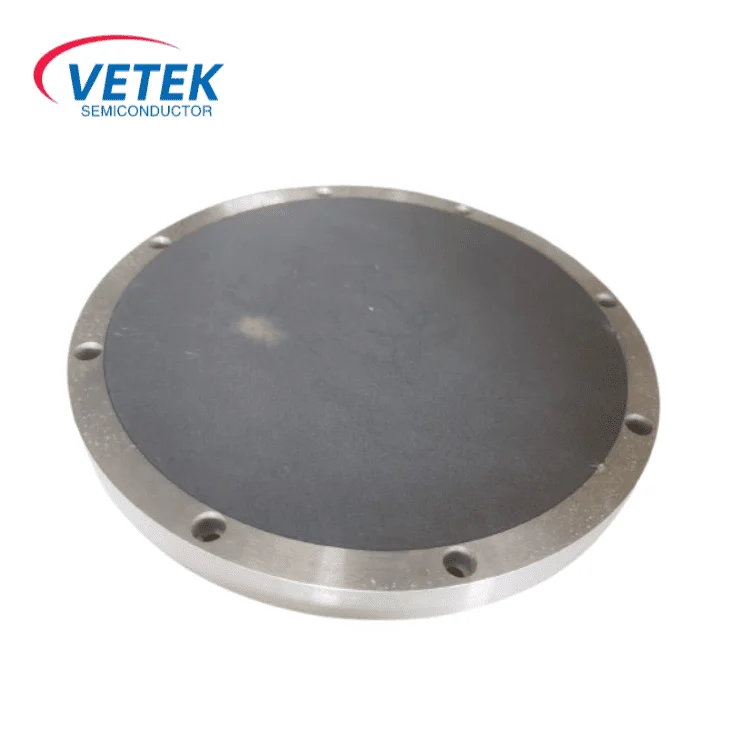

Vetekemicon Ceramic Vacuum Chuck verwendet eine kombinierte Struktur aus poröser Keramik und einem Metall -Außenring. Durch das personalisierte Design von Luftkanälen und Poren wird eine gleichmäßige Verteilung der Adsorptionskraft und hoher Stabilität erkannt. Dieses Chuck passt zur Herstellung von Halbleitern, zur Herstellung von Wafer, die Präzisionsverarbeitung usw. kann er in hohen Temperaturen und hohen Geschwindigkeitsbewegungseinstellungen betrieben werden und erfüllt die Kompatibilitätsanforderungen von Wafern/Barren in verschiedenen Größen.

Ⅱ. Kernstruktur und materielle Vorteile

Mehrschichtiger Verbundlayout:

✔ Oberflächenschicht: Hergestellt aus poröser Keramik (Sie können zwischen poröser Siliziumkarbid oder poröser Graphit wählen). Der Porendurchmesser kann eingestellt werden (10 - 200 μm), was garantiert, dass die Adsorptionskraft gleichmäßig auf die Waferoberfläche übertragen wird, wodurch der Aufbau des lokalen Spannungsbaus verhindert wird.

✔ Matrix: Bestehend aus einem hochstarren Metallrahmen (entweder Edelstahl oder Aluminiumlegierung), um strukturelle Unterstützung und luftdicht zu bieten.

✔ Atemwege und Poren: Die genau bearbeiteten internen Atemwege bilden ein Netzwerk zusammen mit gleichmäßig verteilten Mikroporen. Dieses Setup unterstützt eine schnelle Vakuum -Extraktion (Adsorptionskraft kann bis zu - 90 kPa erreichen) und sofortige Freisetzung.

Ⅲ . Vergleich von materiale Eigenschaften

1. Vergleich der Materialeigenschaften

2. Anwendungsszenarien und Fälle

✔ Halbleiter Fabricatio

Epitaxialwachstum: Es kann sic Wafer bei hohen Temperaturen fest adsorbieren und verhindern, dass die Wafer verzerrt und kontaminiert werden.

Lithographie und Ätzen: Es ermöglicht eine präzise Positionierung auf hohen Geschwindigkeitsbewegungsplattformen (Beschleunigung ≤ 10 g), um die Genauigkeit der grafischen Ausrichtung sicherzustellen.

✔ Ingot -Verarbeitung

Schneiden und Schleifen: Es kann schwere Pergots (wie Saphir und Silizium - Vergaser) adsorbieren, wodurch das Riss der Kanten aufgrund von Vibrationen reduziert wird.

✔ Wissenschaftliche Forschung und spezielle Technologien

Hoch -Temperatur -Glühen: Poröses Silizium - Carbidsaugne können kontinuierlich bei 1600 ° C ohne Verformung oder Entlüftungsverschmutzung funktionieren.

Vakuumbeschichtung: Mit einer hohen Luft -Dichtheit kann es sich an die PVD/CVD -Hohlraumumgebung anpassen.

3.. Customized Service

✔ Wir bieten Anpassungen für Größe und Last an.

✔ Stomata und Atemweg können optimiert werden, um bestimmte Anforderungen zu erfüllen.

✔ Es kann an spezielle Umgebungen angepasst werden.

Ⅳ. FAQ:

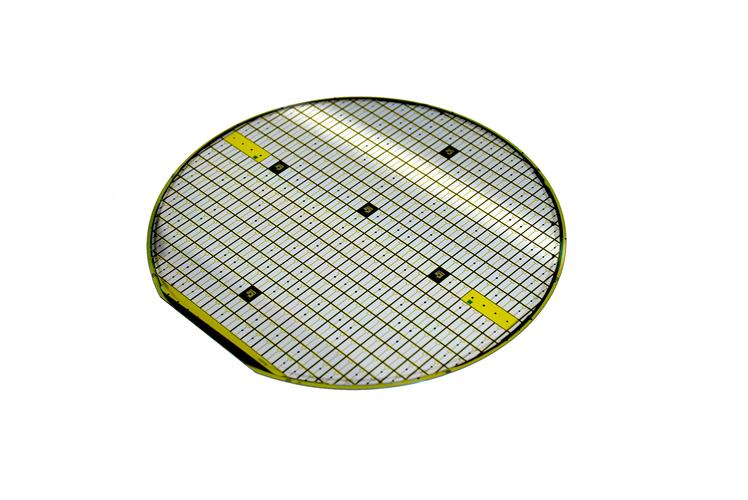

Wie erreichen Vakuum-Chucks eine Multisize-Waferkompatibilität (z. B. 08.12.6 ")?

F: Wie passt ein einzelner Chuck gleichzeitig in einen 12-Zoll-, 8-Zoll- und 6-Zoll-Wafer? Ist körperliche Umstrukturierung notwendig?

A:Mehrdimensionale Kompatibilität durch adaptive Atemwegs- und stomataler Partitionierung:

✔ Dynamische stomatale Kontrolle: Die Stomata auf der Oberfläche des Trottels ist in einem Ringbereich verteilt, und der Luftkreis in verschiedenen Bereichen wird durch ein externes Ventil gesteuert.

Wenn beispielsweise ein 8-Zoll-Wafer absorbiert wird, sind nur die Poren im zentralen Bereich aktiviert und die äußeren Poren geschlossen (um eine Auslassung der Adsorptionskraft zu vermeiden).

✔ Flexible Atemwegsdesign: Das Port -Netzwerk verfügt über ein modulares Layout, das den Kantenprofilen von Wafern unterschiedlicher Größen entspricht, um eine gleichmäßige Abdeckung der Adsorptionskraft zu gewährleisten. Und Vorteile sind wie folgt:

Null -Hardware -Austausch: Der Saugbecher muss nicht entfernen oder ersetzt werden. Durch Software- oder Gasventilschalter kann an unterschiedliche Größen angepasst werden.

Kosteneinsparungen: Reduzieren Sie die Kosten und Ausfallzeiten für Geräte und erhöhen Sie die Flexibilität der Produktionslinie.
