Die Anwendung von Quarzkomponenten in Halbleiterausrüstung

Quarzproduktewerden im Halbleiterherstellungsprozess aufgrund ihrer hohen Reinheit, ihrer Hochtemperaturresistenz und ihrer starken chemischen Stabilität häufig eingesetzt.

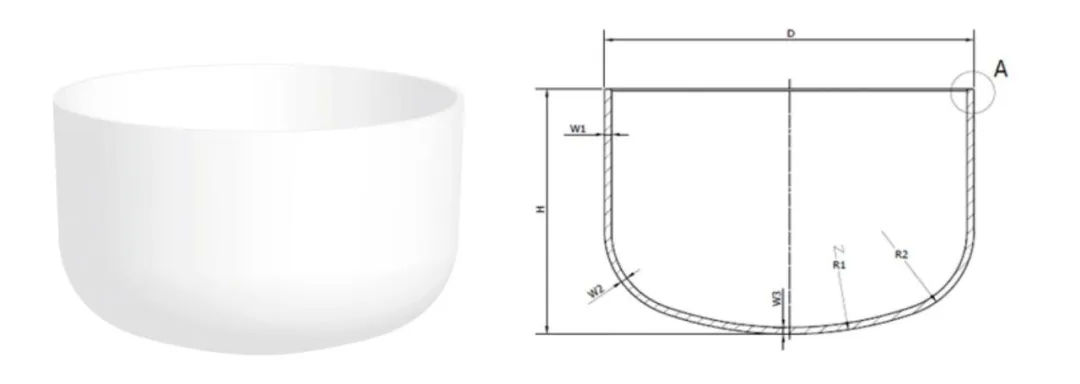

1. Quarz Crucible

Anwendung - Es wird zum Zeichnen von monokristallinen Siliziumstäben verwendet und ist ein Kern, das in der Herstellung von Siliziumwafer konsumiert werden kann.

Quarzkreuzerbestehen aus hoher Purity-Quarzsand (4N8-Grad und höher), um die Kontamination durch Metallverunreinigungen zu verringern. Es sollte eine Hochtemperaturstabilität (Schmelzpunkt> 1700 ° C) und einen niedrigen Wärmeausdehnungskoeffizienten aufweisen. Quarzkreuzer im Halbleiterfeld werden hauptsächlich für die Herstellung von Silizium -Einkristallen verwendet. Es handelt sich um konsumierbare Quarzbehälter zum Laden von polykristallinen Silizium Rohstoffen und können in quadratische und runde Typen unterteilt werden. Quadratische werden für das Gießen von polykristallinen Siliziumimboten verwendet, während runde für die Zeichnung von monokristallinen Siliziumstäben verwendet werden. Es kann hohen Temperaturen standhalten und die chemische Stabilität aufrechterhalten, um die Reinheit und Qualität von Silizium -Einkristallen zu gewährleisten.

2. Quarzofenrohre

Quarzrohrewerden in der Halbleiterindustrie aufgrund ihrer Merkmale wie hoher Temperaturresistenz (Langzeitbetriebstemperatur über 1100 ° C erreichen), chemische Korrosionsresistenz (stabil, mit Ausnahme einiger Reagenzien wie Hydrofluorsäure), hoher Reinheit (Stabilitätsgehalt wie bei ultravioler RAGS) und hervorragendem Sendel) und der hohen Reinheit (insbesondere gegen ultravioler RAGS) und der Sendung von PPM oder sogar PPM oder sogar PPM oder sogar PPM oder sogar PPM oder sogar PPM-RAGE) und hervorragendem PPM-RAGS-Spiegel) häufig eingesetzt. Die Kernszenarien konzentrieren sich auf mehrere wichtige Prozessverbindungen der Waferherstellung.

Hauptanwendungslinks:Diffusion, Oxidation, CVD (chemische Dampfabscheidung)

Zweck:

• Diffusionsrohr: In Hochtemperaturdiffusionsprozessen wird es Siliziumwafern zum Dotieren trägt.
• Ofenrohr: Stützt Quarzboote im Oxidationsofen für die Oxidationsbehandlung mit hoher Temperatur.

Merkmale:

Es muss den Anforderungen einer hohen Reinheit (Metallion ≤ 1 ppm) und einer Hochtemperaturverformungswiderstand (über 1200 ° C) erfüllen.

3. Quarzkristallboot

Abhängig von verschiedenen Geräten ist es in vertikale und horizontale Typen unterteilt. Abhängig von verschiedenen Fab -Produktionslinien beträgt der Größenbereich 4 bis 12 Zoll. In der Herstellung von Halbleiter -ICs,,Quarzkristallbootewerden hauptsächlich in den Prozessen der Übertragung, Reinigung und Verarbeitung von Wafer verwendet. Als hohe Püre- und Hochtemperatur-resistente Waferträger spielen sie eine unverzichtbare Rolle. Im Diffusions- oder Oxidationsprozess des Ofenrohrs werden mehrere Wafern auf Quarzkristallbooten gelegt und dann zur Stapelherstellung in das Ofenrohr gedrückt.

Injektoren in Halbleitern werden hauptsächlich zum präzise transportierten Gas- oder flüssigen Materialien verwendet und in mehreren wichtigen Prozessverbindungen wie Dünnfilmablagerung, Radierung und Dotierung angewendet.

Im Reinigungsprozess des Siliziumtransistors und der integrierten Schaltungsproduktion wird es verwendet, um Siliziumwafer zu tragen, und muss saure und alkali -resistent sein, um sicherzustellen, dass die Siliziumwafer während des Reinigungsprozesses nicht kontaminiert sind.

6. Quarzflansche, Quarzringe, Fokussierringe usw.

Es wird in Halbleiter -Ätzungsprozessen verwendet, kombiniert mit anderen Quarzprodukten, um einen versiegelten Schutz des Hohlraums zu erzielen, der den Wafer genau umgibt, wodurch verschiedene Arten der Kontamination während des Ätzenherstellungsprozesses verhindern und eine Schutzrolle spielen.

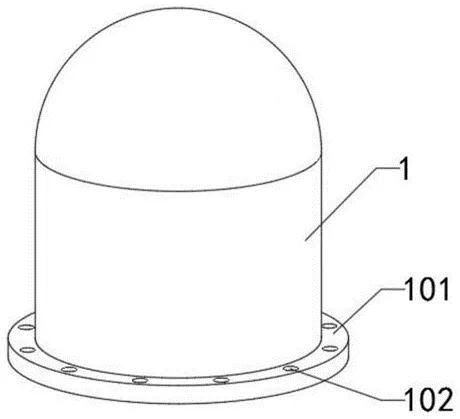

Quarzglockengläsersind wichtige Komponenten, die in der Halbleiterindustrie üblicherweise verwendet werden, mit hohem Temperaturbeständigkeit, Korrosionsbeständigkeit und hoher Lichtübertragung. Bei der Produktion von Polysilicium wird High-Purity-Trichlorloran in einem bestimmten Verhältnis mit Wasserstoff gemischt und dann in den Reduktionsofen eingeführt, der mit einer Quarzglotzabdeckung ausgestattet ist, wobei eine Reduktionsreaktion auf dem leitenden Siliziumkern auftritt, um Polysilikum abzulegen und zu bilden.

8. Quarzfeuchtreinigungstank

Anwendungsstufe: Nassreinigung von Siliziumwafern

Verwendung: Es wird zum Säurewaschen (HF, H₂so₄ usw.) und zur Ultraschallreinigung verwendet.

Merkmale: Starke chemische Stabilität und Resistenz gegen starke Säurekorrosion.

9. Quarz Flüssigkeitserhebung Flasche

Die Flüssigkeitserfassung Flasche wird hauptsächlich zum Sammeln von Flüssigkeiten oder Restflüssigkeiten im Nassreinigung verwendet

Während des Nassreinigungsprozesses von Wafern (wie RCA -Reinigung, SC1/SC2 -Reinigung) werden eine große Menge an ultraligen Wasser oder Reagenzien benötigt, um die Wafer abzuspülen, und nach der Spülung werden Restflüssigkeiten, die Spurenverunreinigungen enthalten. Nach einigen Beschichtungsprozessen (wie der Beschichtung von Photoresist) wird auch überschüssige Flüssigkeiten (z.

Funktionsflüssigkeiten mit Funktionsquarz wird verwendet, um diese Restflüssigkeiten genau zu sammeln, insbesondere im "Hochvorbereitungsschritt" (z. Die geringe Kontamination von Quarzflaschen kann verhindern, dass die Restflüssigkeit neu kontaminiert wird, wodurch die nachfolgende Wiederherstellung (z. B. Reagenzienreinigung) oder eine präzise Erkennung (z. B. Analyse des Verunreinigungsgehalts in der Restflüssigkeit) erleichtert wird.

Darüber hinaus werden Quarzmasken aus synthetischen Quarzmaterialien in der Photolithographie als "Negative" von Photolithographiemaschinen für den Mustertransfer angewendet. Und die Quarzkristalloszillatoren, die in der Ablagerung von Dünnfilmen (PVD, CVD, ALD) verwendet werden, um die Dicke des Dünnfilms zu überwachen und die Gleichmäßigkeit der Ablagerung zu gewährleisten, werden in diesem Artikel unter anderem nicht ausgearbeitet.

Zusammenfassend sind Quarzprodukte während des gesamten Prozesses der Semiconductor -Herstellung fast vorhanden, von dem Wachstum von monokristallinen Silizium (Quarzkreuzer) bis hin zu Photolithographien (Quarzmasken), Radierung (Quarzringe) und Dünnfilmablagerung (Quarz -Kristallozillatoren), die sich auf ihre hervorragenden physischen und chemischen Propertes befinden. Mit der Entwicklung von Halbleiterprozessen werden die Anforderungen an Reinheit, Temperaturwiderstand und dimensionale Genauigkeit von Quarzmaterialien weiter verbessert.
