Wie lässt sich eine hohe Taschen-zu-Taschen-Variation in Multi-Pocket-Silizium-Epitaxie-Graphit-Suszeptoren lösen?

Optimierungslösungn für hochpräzise CVD-SiC-beschichtete Suszeptoren

VeTek Semiconductor hat das Problem der ungleichmäßigen Schichtdicke gelöst, die durch eine hohe Abweichung von Tasche zu Tasche (1,4 %) in Multi-Pocket-Siliziumepitaxie-Graphit-Suszeptoren verursacht wird, und hat durch CVD-Ofenströmungsfeldsimulation und hochpräzise Bearbeitung die Ebenheit der Suszeptoren auf <0,08 mm verbessert und die Abweichung von Tasche zu Tasche auf 0,69 % reduziert, wodurch die Epitaxie-Waferausbeute erheblich gesteigert wurde.

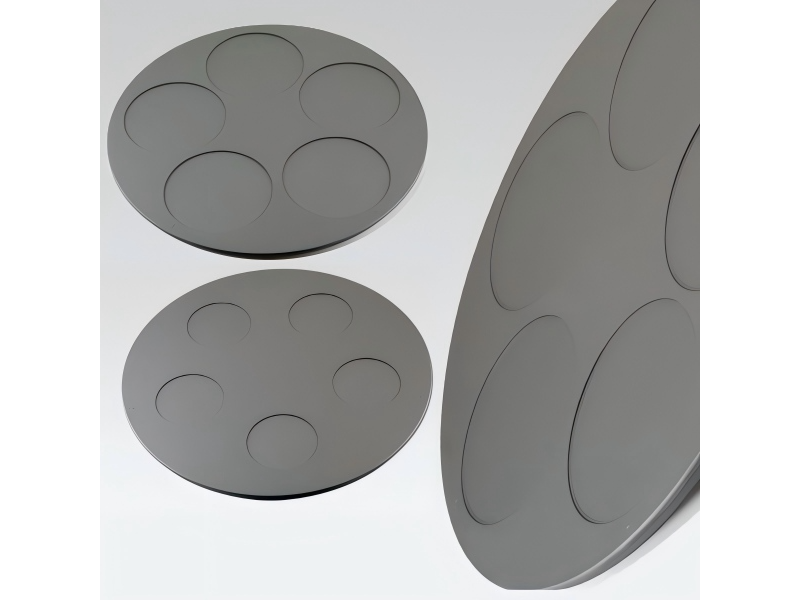

Multi-Pocket-Silizium-Epitaxie-Graphit-Suszeptoren mit hochpräziser CVD-SiC-Beschichtung

I. Zusammenfassung

Bei der Multi-Pocket-Silizium-Epitaxieproduktion stand unser Kunde (eine Halbleiter-Wafer-Gießerei) seit langem vor der Herausforderung, dass die Epitaxieschichtdicke von Tasche zu Tasche stark schwankt (ursprüngliche Daten: 1,4 %). Dies wirkte sich stark auf die Konsistenz der Epitaxie-Wafer und die Ausbeute nachgeschalteter Geräte aus. Durch die Durchführung einer numerischen 3D-Simulation und Analyse der internen Fluiddynamik und thermischen Felder im CVD-Epitaxieofen, kombiniert mit der Optimierung der Werkzeugstruktur und der hochpräzisen CVD-SiC-Beschichtungstechnologie (Chemical Vapour Deposition Silicon Carbide), verbesserte das VeTek Semiconductor-Team die Oberflächenebenheit des Multi-Pocket-Siliziumepitaxie-Graphit-Suszeptors deutlich von <0,20 mm auf <0,08 mm. Nach diesen Verbesserungen sank die Schwankung der Foliendicke des Kunden von Tasche zu Tasche drastisch auf 0,69 %, wodurch ein qualitativer Sprung in der Gleichmäßigkeit der Foliendicke erzielt wurde.

Vergleich der wichtigsten Leistungskennzahlen

II. Kundenhintergrund: Suche nach Lösungen für die Epitaxieproduktion mit hoher Konsistenz

Kernperspektive: Bei der großformatigen Multi-Pocket-Siliziumepitaxieherstellung werden selbst kleinste Suszeptorverformungen durch teure Verluste bei der Chipausbeute verstärkt.

Der Kunde dieser Partnerschaft ist eine führende Gießerei für 8-Zoll/12-Zoll-Leistungsgeräte und Silizium-Epitaxie-Wafer, die hauptsächlich Dickschicht-Silizium-Epitaxie-Wafer für Hochspannungs-MOSFETs, IGBTs und Automobilelektronik herstellt. Da nachgelagerte Kunden eine immer strengere Konsistenz der elektrischen Chipparameter fordern, sind die Dicke der Epitaxieschicht und die Gleichmäßigkeit des spezifischen Widerstands zu zentralen Messgrößen für die Bewertung der Qualität von Epitaxiewafern geworden. Der Kunde nutzt Multi-Pocket-CVD-Silizium-Epitaxie-Reaktoren, die in der Lage sind, mehrere Silizium-Wafer gleichzeitig in einem einzigen Durchgang zu verarbeiten. Aufgrund längerer thermischer Wechselwirkungen bei hohen Temperaturen und Erosion durch den Gasstrom konnten ihre ursprünglichen Graphitsuszeptoren jedoch die hochpräzisen Prozessanforderungen hinsichtlich Variation und Ebenheit von Tasche zu Tasche nicht mehr erfüllen.

III. Herausforderungen und Schwachstellen: Hohe Abweichungen von Tasche zu Tasche führen zu einer ungleichmäßigen Foliendicke

Kernperspektive: Übermäßige Ebenheitstoleranzen des Graphit-Suszeptors stören direkt die Wärmeleitung und die Gasströmungsfeldverteilung im CVD-Ofen und führen zu starken Dickenschwankungen zwischen den Taschen.

Während des CVD-Epitaxiewachstums von Silizium scheiden sich Vorläufergase (wie SiHCl3/SiH4) bei hohen Temperaturen auf der Waferoberfläche ab, um eine einkristalline Epitaxieschicht zu bilden. Der Graphitsuszeptor fungiert nicht nur als Träger, sondern spielt auch eine entscheidende Rolle bei der gleichmäßigen Wärmeleitung und Strömungsfeldführung. Zu den spezifischen technischen Engpässen, mit denen der Kunde konfrontiert war, gehörten:

1. Die Variation der Filmdicke von Tasche zu Tasche erreichte bis zu 1,4 %, was sich auf die Gesamtgleichmäßigkeit des Wafers auswirkte

Aufgrund von Mikroverformungen auf der Oberfläche nach längerem Gebrauch wiesen die ursprünglichen Mehrfachtaschen-Graphitsuszeptoren des Kunden geringfügige Unterschiede in der Taschenaussparungstiefe und der Wärmestrahlungseffizienz zwischen einzelnen Taschen auf. Tatsächliche Messungen ergaben Abweichungsdaten von Tasche zu Tasche, die bis zu 1,4 % betrugen. Diese Diskrepanz führte direkt zu inkonsistenten Wachstumsraten der Epitaxieschicht auf Siliziumwafern, die in verschiedenen Taschen innerhalb derselben Charge platziert wurden, was zu einer übermäßigen Abweichung der Filmdicke führte.

2. Eine Ebenheit des Suszeptors unter <0,20 mm verursachte Grenzwärmefeld- und Strömungsfeldturbulenzen

Die Ebenheit der ursprünglichen Suszeptoren konnte nur auf dem Niveau von <0,20 mm gehalten werden. In Hochtemperatur-Epitaxieumgebungen von 1100–1200 °C führt eine unebene Oberfläche dazu, dass der reagierende Gasstrom örtliche Wirbel bildet und gleichzeitig ungleichmäßige Lücken zwischen dem Suszeptor und der Induktionsheizung entstehen. Dies führte anschließend zu ungleichmäßigen Wärmefeldern auf der gesamten Oberfläche, was die Schwankungen der Filmdicke verschlimmerte.

Analyse von Schmerzpunkten und technischen Mechanismen

IV. Maßgeschneiderte VeTek-Lösung: CVD-Strömungsfeldsimulation und hochpräzise Werkzeugoptimierung

Kernperspektive: Die Optimierung von Strömungs- und Wärmefeldern mittels numerischer Simulation, kombiniert mit präziser CNC-Bearbeitung im Mikrometerbereich und hochreiner, dichter CVD-SiC-Beschichtung, verändert die Leistung des Suszeptors grundlegend.

Um die Abweichungen von Tasche zu Tasche und Engpässe bei der Ebenheit des Kunden zu lösen, führte das Ingenieurteam von VeTek Semiconductor Bewertungen vor Ort durch, extrahierte die Betriebsparameter des Reaktors und entwarf eine vollständig maßgeschneiderte End-to-End-Optimierungslösung:

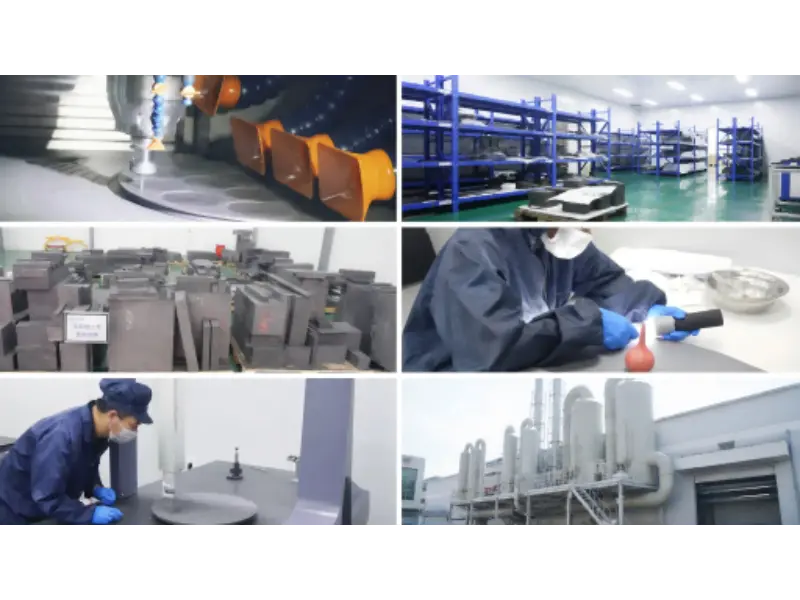

VeTek Semiconductor verfügt über fortschrittliche Präzisionsbearbeitungs-, Reinraum- und Qualitätskontrolleinrichtungen

1. CVD-Ofen-interne Strömungs- und Wärmefeldsimulation

Mit ANSYS Fluent wurden numerische 3D-Simulationen für die Gasströmungsgeschwindigkeit, die Grenzschichtdicke und die Wärmeübertragung durch Wärmestrahlung im CVD-Reaktor durchgeführt. Basierend auf Modellanalysen wurden die Übergangsradien der Taschenkanten und die gasführenden Rillenstrukturen auf der Suszeptoroberfläche neu gestaltet, sodass die Reaktionsgase über jeder Tasche ein hochkonsistentes laminares Strömungsregime aufrechterhalten und lokale Wirbel eliminieren können.

2. Hochpräzise Graphitsubstratbearbeitung und Werkzeugoptimierung

Als Substratmaterial wurde hochdichter, hochreiner isotroper isostatischer Graphit ausgewählt, gekoppelt mit verbesserten 5-Achsen-CNC-Präzisionsbearbeitungswerkzeugen. Durch die Verfeinerung der Klemmspannungssteuerung und der Werkzeugwegverläufe während der Bearbeitung konnte die Ebenheit der Suszeptoren nach der Bearbeitung streng von <0,20 mm auf <0,15 mm gesenkt werden, wobei die erstklassigen Suszeptoroberflächen des Kerns eine bahnbrechende Ebenheit von <0,08 mm erreichten.

3. Proprietäre hochreine, dichte CVD-SiC-Beschichtungstechnologie

Durch chemische Gasphasenabscheidung (CVD) wurde eine hochdichte α-SiC-Beschichtung mit gleichmäßiger Dicke auf der Graphitsubstratoberfläche gezüchtet. Die Beschichtung zeichnet sich durch eine Reinheit von bis zu 99,999 % (5N-6N-Qualität), eine hohe Wärmeleitfähigkeit und Beständigkeit gegen Korrosion durch heißes Chlorwasserstoffgas (HCl) aus. Es passt perfekt zum Wärmeausdehnungskoeffizienten (CTE) des Graphitsubstrats und stellt sicher, dass bei schnellen Temperaturwechseln keine Mikrorisse oder Delaminationen entstehen.

Technische Lösung und Leistungsvorteile

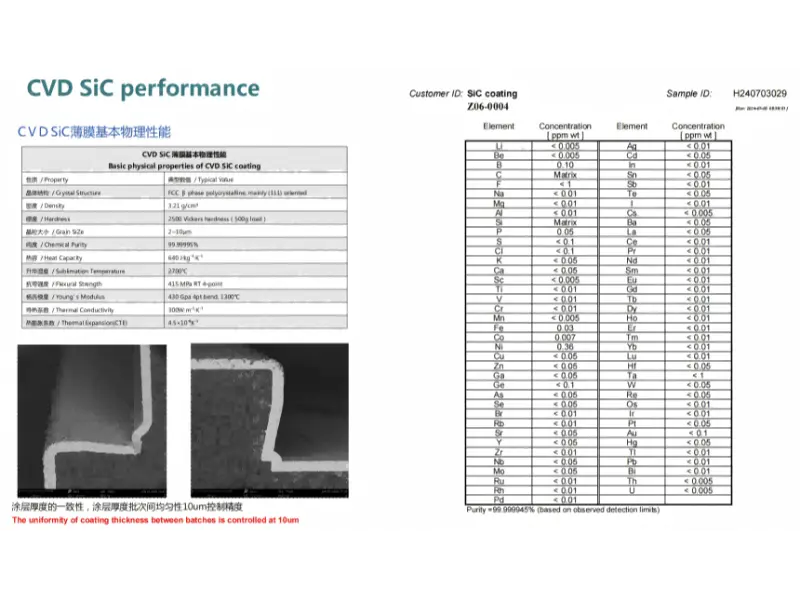

Wichtige physikalische Eigenschaften, SEM-Dickengleichmäßigkeit und Ultrahochreinheitsanalyse der CVD-SiC-Beschichtung

V. Ergebnisse und Daten: Mit Fakten und quantifizierbaren Kennzahlen sprechen

Kernperspektive: Gemessene Felddaten zeigen, dass die Optimierung der Suszeptor-Ebenheit direkt zu einer erheblichen Reduzierung der Epitaxiefilm-Variation von Tasche zu Tasche um 50,7 % führte.

Nach dem Austausch alter Teile durch die optimierten Multi-Pocket-Silizium-Epitaxie-Graphit-Suszeptoren von VeTek Semiconductor führte der Kunde eine 30-tägige kontinuierliche Studie zur Verfolgung der Großserienproduktion an seiner Linie durch. Zu den tatsächlich erfassten Daten zur Qualitätsverbesserung gehören:

1. Abweichung der Filmdicke von Tasche zu Tasche auf 0,69 % reduziert

Die gemessenen Produktionsdaten des Kunden zeigten, dass die Abweichung von Tasche zu Tasche erheblich von 1,4 % auf 0,69 % zurückging, was einer Gesamtreduzierung von 50,7 % entspricht. Dadurch wurden die Unterschiede in den Wachstumsraten zwischen den verschiedenen Bereichen drastisch minimiert.

2. Durchbruch der Ebenheit der Suszeptoroberfläche auf <0,08 mm

Durch Optimierung des Strömungsfelds und hochpräzise Werkzeuge erreichten in Massenproduktion hergestellte Suszeptoren durchweg eine Ebenheit von <0,15 mm, wobei Suszeptoren der Spitzenklasse stabil <0,08 mm erreichten und damit die Standardindustrienormen weit übertrafen.

3. Erhebliche Verbesserungen der Gleichmäßigkeit der Filmdicke und der Gesamtausbeute

Dank hochstabiler Wärme- und Strömungsfelder erreichten die Messwerte für Widerstand und Dickengleichmäßigkeit der Epitaxieschicht erstklassige Qualitätsbereiche. Die Ausbeute der Grade-A-Wafer der Gießerei stieg um etwa 3,5 %, wodurch jährlich Hunderttausende RMB an Kosten für verschrottete Wafer eingespart werden.

VI. Häufig gestellte Fragen (FAQ)

F1: Warum hat die Ebenheit eines Silizium-Epitaxie-Graphit-Suszeptors mit mehreren Taschen einen so großen Einfluss auf die Gleichmäßigkeit der Filmdicke?

Antwort:Bei Hochtemperatur-CVD-Prozessen werden Siliziumwafer hauptsächlich durch Wärmeleitung und Wärmestrahlung vom Suszeptor erhitzt. Wenn die Ebenheit des Suszeptors schlecht ist (z. B. > 0,20 mm), entstehen ungleichmäßige Lücken zwischen dem Suszeptor und der darunter liegenden Heizung, was zu lokalen Temperaturschwankungen führt. Gleichzeitig stört eine unebene Oberfläche den laminaren Fluss der Reaktionsgase, was zu lokalen Gaskonzentrations- und Geschwindigkeitsschwankungen führt, die sich direkt in Schwankungen der Filmdicke von Tasche zu Tasche äußern.

F2: Wie hoch ist die Betriebslebensdauer der CVD-SiC-beschichteten Graphitsuszeptoren von VeTek?

Antwort:VeTek verwendet hochreine CVD-Siliziumkarbidbeschichtungen, die mit einer präzisen CTE-Anpassung an das Graphitsubstrat entwickelt wurden. Unter 1200 °C hohen Temperaturen und korrosiven H2/HCl-Atmosphären weist es eine außergewöhnliche Temperaturwechselbeständigkeit und chemische Inertheit auf und verlängert die Lebensdauer typischerweise um 30 % bis 50 % im Vergleich zu branchenüblich beschichteten Suszeptoren.

F3: Kann VeTek kundenspezifische Konstruktionen anbieten, wenn wir über maßgeschneiderte CVD-Epitaxie-Reaktormodelle verfügen?

Antwort:Ja. VeTek verfügt über umfassende CVD-Strömungs-/Wärmefeldsimulationsfunktionen und eine präzise CNC-Bearbeitungskette. Wir können ein 1:1-Reverse-Engineering oder eine strukturelle Optimierung auf der Grundlage der vom Kunden bereitgestellten Ofenabmessungen, Luftstromparameter oder älteren Suszeptorzeichnungen durchführen.

F4: Wie wird die Ebenheit des Präzisionssuszeptors während des Versands vor Transportschäden geschützt?

Antwort:Alle Suszeptorprodukte werden in Reinräumen der Klasse 1000 einer Ultraschallreinigung und einer antistatischen Vakuumverpackung unterzogen. Der Innenraum ist mit maßgeschneiderten hochdichten EVA-Stoßdämpfungsmodulen gesichert, und das Äußere ist in begasten Holzkisten in Exportqualität verpackt, um eine stoßfreie Lieferung zu gewährleisten.

VII. Abschluss

Kernperspektive: Hochwertige mechanische und thermodynamische Halbleiterwerkzeugkomponenten stellen eine direkte Investition in die Verbesserung der Wettbewerbsfähigkeit der Gießerei dar.

Durch die Implementierung von CVD-Strömungsfeldsimulation, Präzisionswerkzeugsteuerung und CVD-SiC-Beschichtungsoptimierung auf Silicium-Epitaxie-Graphit-Suszeptoren mit mehreren Taschen konnte VeTek Semiconductor dem Kunden erfolgreich dabei helfen, die Schichtdickenabweichung von Tasche zu Tasche von 1,4 % auf 0,69 % zu reduzieren und so das seit langem bestehende Problem der Ungleichmäßigkeit der Schichtdicke perfekt zu lösen.

Wenn Sie auch auf technische Schwachstellen stoßen, wie z. B. Ungleichmäßigkeit der Epitaxieschicht, Verformung des Graphit-Suszeptors, starke Abweichungen von Tasche zu Tasche oder Abblättern der CVD-Beschichtung, wenden Sie sich bitte an das technische Expertenteam von VeTek Semiconductor, um eine Bewertung des freien Strömungsfelds und einen maßgeschneiderten Optimierungsplan zu erhalten!
