Der entscheidende Wert der chemisch-mechanischen Planarisierung (CMP) in der Halbleiterfertigung der dritten Generation

In der hochriskanten Welt der Leistungselektronik stehen Siliziumkarbid (SiC) und Galliumnitrid (GaN) an der Spitze einer Revolution – von Elektrofahrzeugen (EVs) bis hin zur Infrastruktur für erneuerbare Energien. Allerdings stellen die legendäre Härte und chemische Inertheit dieser Materialien einen erheblichen Produktionsengpass dar.

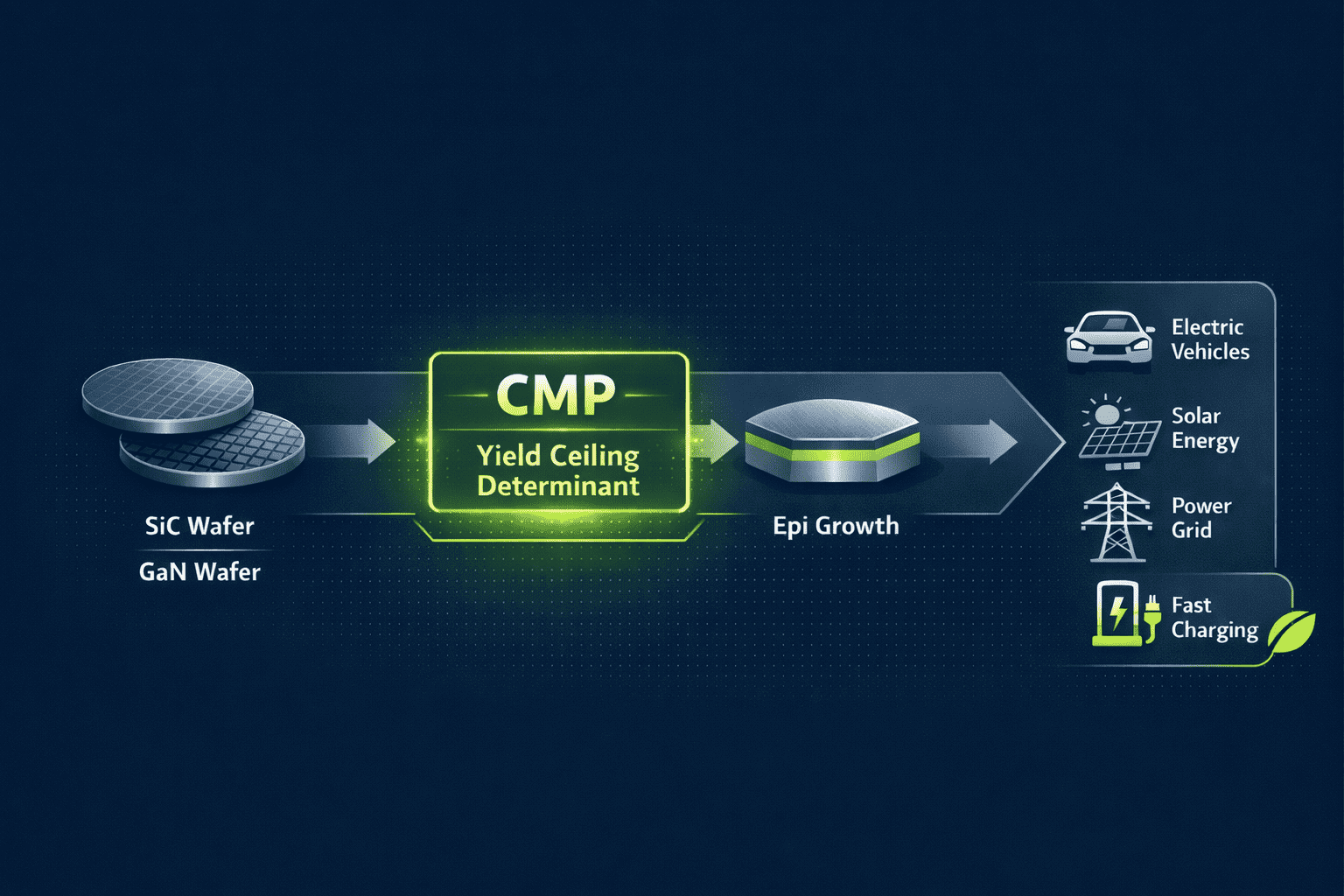

Als entscheidender Prozess zur Erreichung der Ebenheit auf atomarer Ebene istChemisch-mechanische Planarisierung (CMP)hat sich über einen bloßen Verarbeitungsschritt hinaus entwickelt. Heutzutage ist es eine kritische Variable, die die Ertragsobergrenzen und Leistungsmaßstäbe von Stromversorgungsgeräten der nächsten Generation bestimmt.

1. Die physikalischen Grenzen der SiC-Verarbeitung überwinden

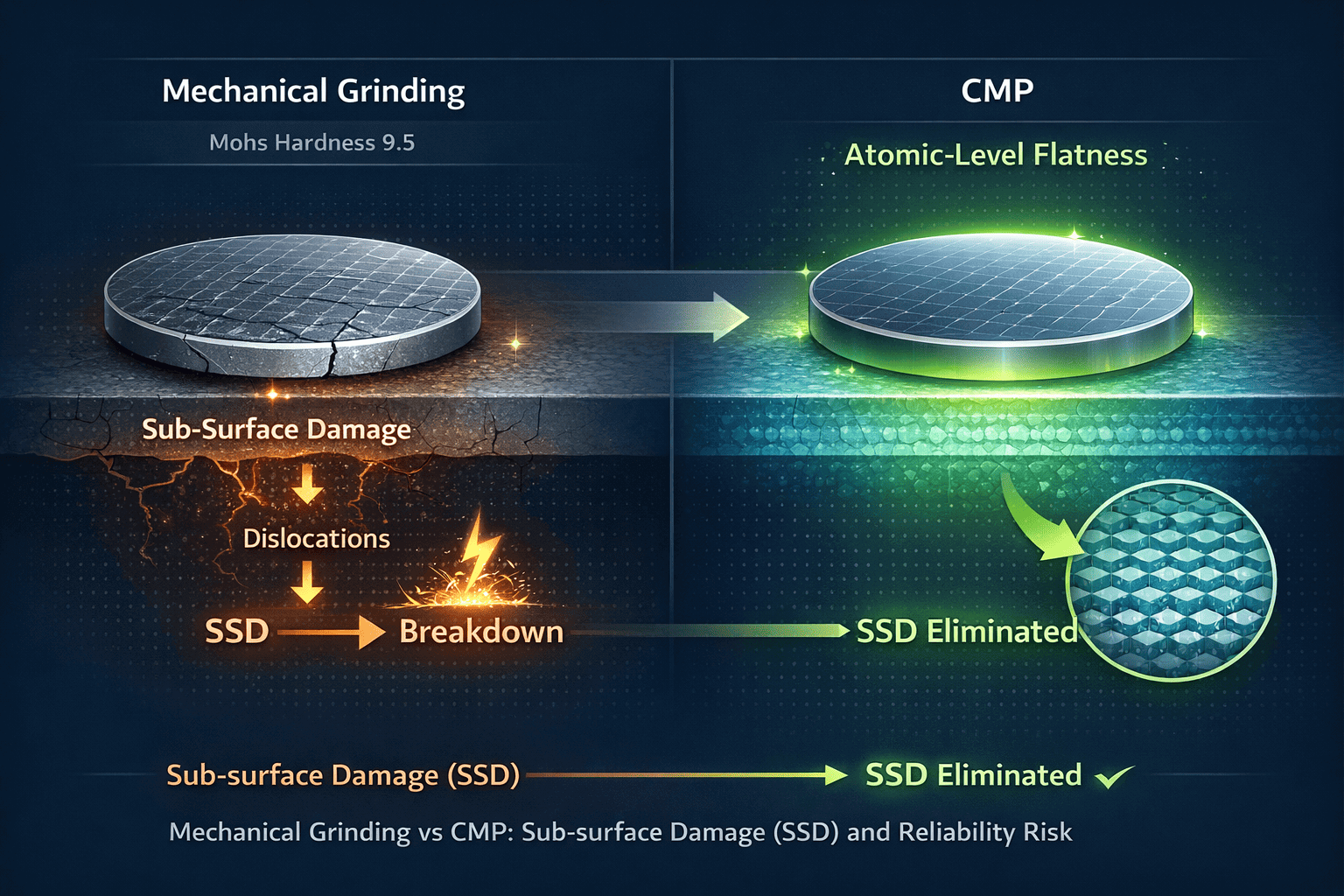

Der Leistungssprung bei Halbleitern wird oft durch die Präzision der Verarbeitung gebremst. Mit einer Mohs-Härte von 9,5 ist SiC bekanntermaßen schwer zu bearbeiten. Herkömmliches mechanisches Schleifen hinterlässt häufig „versteckte Narben“ – Schäden unter der Oberfläche (SSD), die sich während des anschließenden Epitaxiewachstums (Epi) als Versetzungen ausbreiten können und schließlich zu einem katastrophalen Geräteausfall unter Hochspannung führen können.

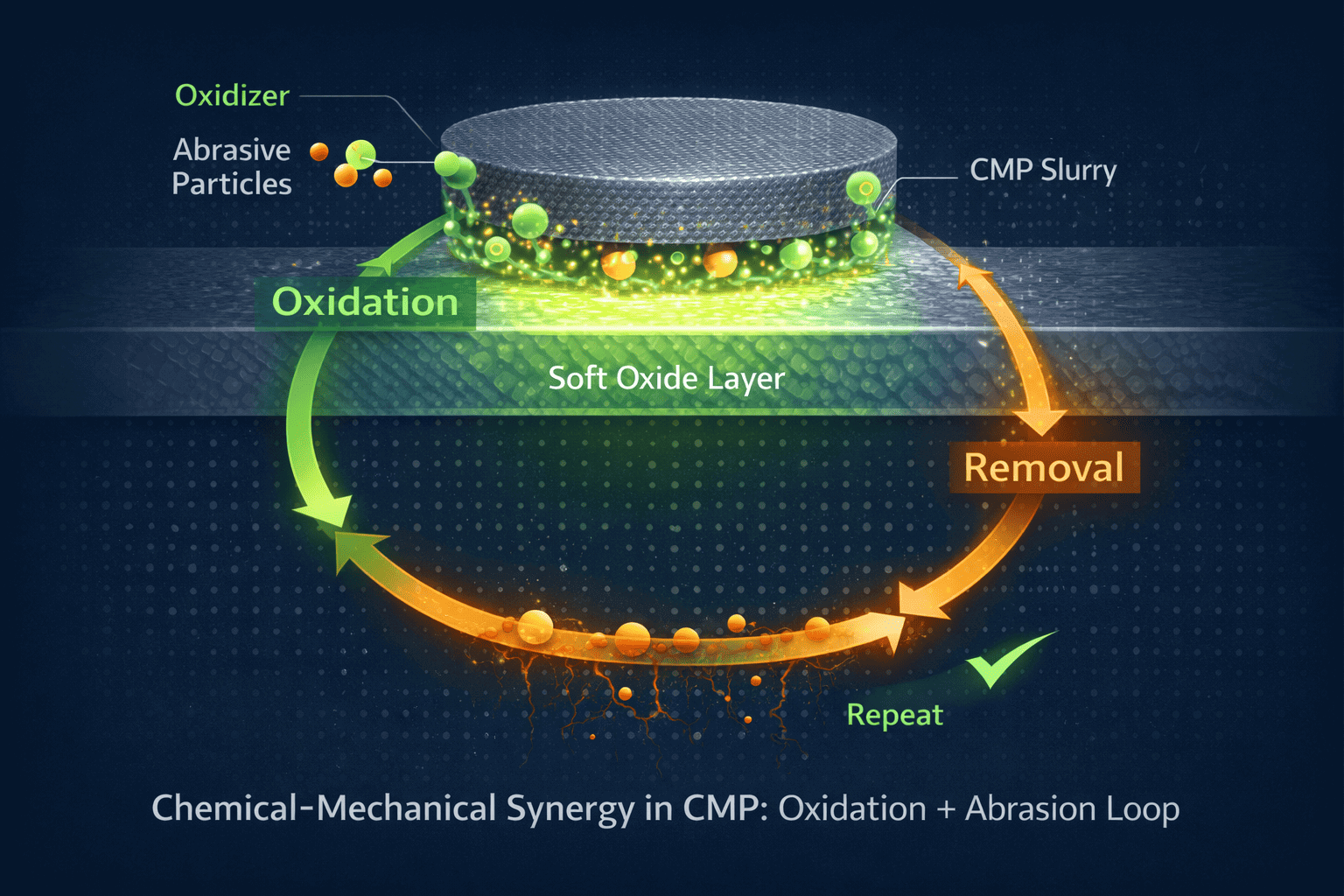

Wie Jihoon Seo, eine führende Autorität in der CMP-Forschung, feststellte, hat sich die moderne Planarisierung von der „Massenentfernung“ zur „Oberflächenrekonstruktion im atomaren Maßstab“ verlagert. Durch die Nutzung einer Synergie aus chemischer Oxidation und mechanischem Abrieb erzeugt CMP eine makellose, fehlerfreie Oberfläche. Im Wesentlichen besteht ein überlegener CMP-Prozess nicht nur aus dem Polieren eines Wafers; Es wird die atomare Grundlage für den Elektronenfluss geschaffen.

2. Schlammformulierung: Der Drahtseilakt der Effizienz und Integrität

In einer High-Volume-Manufacturing-Umgebung (HVM) wirkt sich die Wahl der CMP-Aufschlämmung direkt auf zwei geschäftskritische Kennzahlen aus: Materialentfernungsrate (MRR) und Oberflächenintegrität. Chemisch-mechanische Synergie: In Anlehnung an die Forschung von Chi Hsiang Hsieh aus dem Jahr 2024 kann die Integration neuartiger Verbundoxidationsmittel die chemische Potenzialbarriere von SiC erheblich senken.

Prozessfensterstabilität: Eine erstklassige Aufschlämmungsformulierung bewirkt mehr, als nur die Oberflächenrauheit (Ra) unter 0,5 nm zu senken. Es gewährleistet eine kompromisslose Konsistenz über Hunderte von Polierzyklen hinweg. Für Hersteller ist diese Stabilität der Dreh- und Angelpunkt für die Aufrechterhaltung der Units Per Hour (UPH) und die Optimierung der Cost of Ownership (CoO).

3. The Green Frontier: Nachhaltigkeit im Jahr 2026

Während sich die globale Halbleiterlieferkette auf ESG-Ziele (Umwelt, Soziales und Governance) konzentriert, durchlaufen CMP-Prozesse einen „grünen“ Wandel. Branchengiganten wie Resonac und Entegris streben aggressiv nach hochverdünnten, emissionsarmen Polierlösungen. Innovationen ohne Schleifmittel: Neue Technologien verringern den Aufwand bei der Abwasseraufbereitung und erhöhen gleichzeitig die Recyclingfähigkeit von Verbrauchsmaterialien erheblich. Optimierung der Post-CMP-Reinigung: Durch die Verfeinerung der Tenside in der Aufschlämmung können Hersteller Arbeitsabläufe nach dem Polieren rationalisieren, wodurch die Betriebsausgaben (OPEX) direkt gesenkt und die Ausrüstung reduziert werden Verschleiß.

4. Fazit: Die Zukunft der Leistungselektronik verankern

Da die Branche von 6-Zoll- auf 8-Zoll-SiC-Wafer skaliert, verringert sich die Fehlertoleranz bei der Planarisierung. Eine CMP-Aufschlämmung ist nicht mehr nur ein Verbrauchsmaterial auf einer Werkscheckliste; Es ist ein strategischer Vermögenswert, der Materialwissenschaft und Gerätezuverlässigkeit verbindet.

Bei VETEK Semiconductor bleiben wir an der Spitze der globalen CMP-Trends, um fortschrittliche Materialerkenntnisse in greifbare Produktivität für unsere Partner umzusetzen. Ganz gleich, ob Sie sich mit der Komplexität der SiC-Verarbeitung auseinandersetzen oder Produktionslinien mit hoher Ausbeute optimieren, wir sind hier, um Ihnen dabei zu helfen, den nächsten Höhepunkt der elektronischen Innovation voranzutreiben.

Referenz:

1.Seo, J. & Lee, K. (2023). Neueste Fortschritte bei chemisch-mechanischen Planarisierungsschlämmen (CMP) und der Post-CMP-Reinigung. Angewandte Wissenschaften.

2. Hsieh, C. H., et al. (2024). Chemische Mechanismen und Oxidationssynergien bei der SiC-Planarisierung. Zeitschrift für Materialchemie und Physik.

3. Entegris & Resonac (2025). Jährlicher Nachhaltigkeitsbericht für Halbleitermaterialien.

4. Halbleitertechnik (2025). Der 8-Zoll-SiC-Übergang: Herausforderungen in Bezug auf Ausbeute und Messtechnik.

5.DuPont Electronics (2024). Steigerung der Leistung der Leistungselektronik durch Präzisions-CMP.
