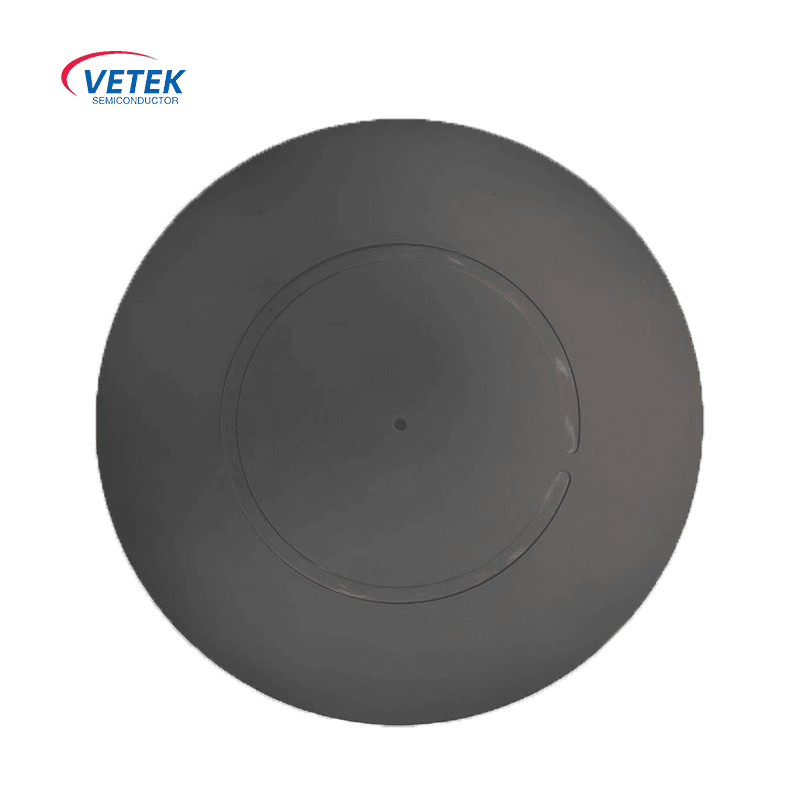

Single Wafer Epi Graphit Undertaker

Beschreibung:

Ein einzelner Wafer -Epi -Graphit -Senszene umfasst einen Satz von Graphit -Tablett, Graphitring und anderes Zubehör unter Verwendung von Hochreinheit -Graphit -Substrat + Dampfabscheidung Siliziumcarbidbeschichtung Verbundstruktur unter Berücksichtigung hoher Temperaturstabilität, chemischer Trägheit und Thermiefeldgleichmäßigkeit. Es ist die Kernlagerkomponente des hochpräzisen epitaxialen Blattes in der Massenproduktion.

Materialinnovation: Graphit +sic -Beschichtung

Graphit

● Ultrahohe thermische Leitfähigkeit (> 130 W/m · k), schnelle Reaktion auf die Temperaturkontrollanforderungen, um die Prozessstabilität sicherzustellen.

● Niedriger thermischer Expansionskoeffizient (CTE: 4,6 × 10⁻⁶/° C), Reduzierung der Hochtemperaturverformung, längerer Lebensdauer.

CVD -SIC -Beschichtung

● Korrosionsbeständigkeit. Widerstand an den Angriff durch Reaktionsgase wie H₂, HCl und Sih₄. Es vermeidet eine Kontamination der epitaxialen Schicht durch Verflüchtigung des Basismaterials.

● Oberflächenverdichtung: Die Porosität für die Beschichtung beträgt weniger als 0,1%, was den Kontakt zwischen Graphit und Wafer verhindert und die Diffusion von Kohlenstoffverunreinigungen verhindert.

● Hochtemperaturtoleranz: Langfristige stabile Arbeit in der Umgebung über 1600 ° C, passen Sie sich an den hohen Temperaturbedarf von SIC-Epitaxie an.

Thermalfeld- und Luftstromoptimierungsdesign

Gleichmäßige Wärmelstrahlungsstruktur

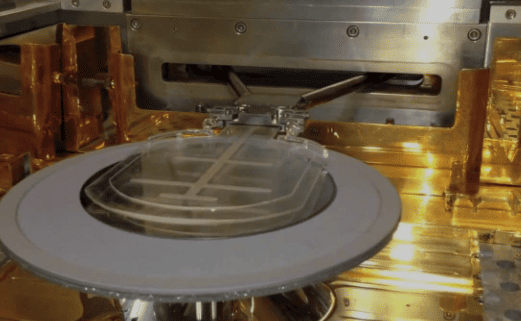

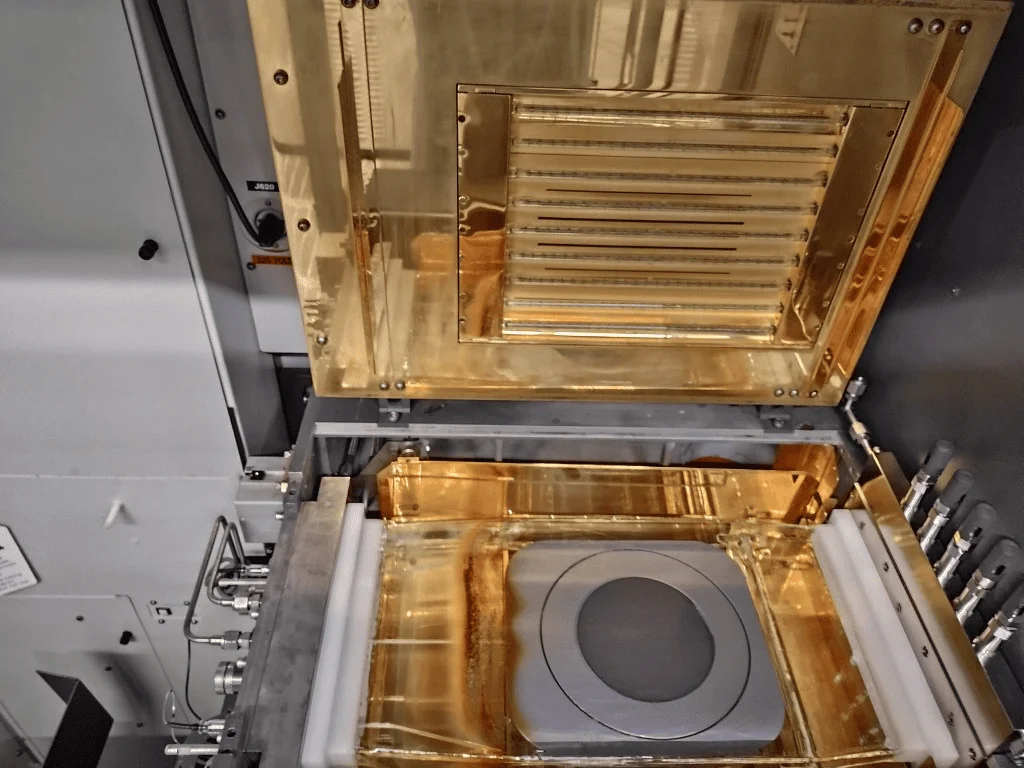

Die Suszeptoroberfläche ist mit mehreren thermischen Reflexionsnuten ausgelegt, und das thermische Feldkontrollsystem des ASM-Geräts erreicht eine Temperaturgleichmäßigkeit innerhalb von ± 1,5 ° C (6-Zoll-Wafer, 8-Zoll-Wafer), wodurch die Konsistenz und Gleichmäßigkeit der epitaxialen Schichtdicke (Fluktuation <3%) gewährleistet ist.

Luftsteuerungstechnik

Löcher der Kantenumleitungen und geneigte Stützsäulen sind so konzipiert, dass die laminare Flussverteilung von Reaktionsgas auf der Waferoberfläche optimiert, die durch Wirbelströme verursachte Ablagerungsrate verringert und die Dotierungsgleichmäßigkeit verbessert.
