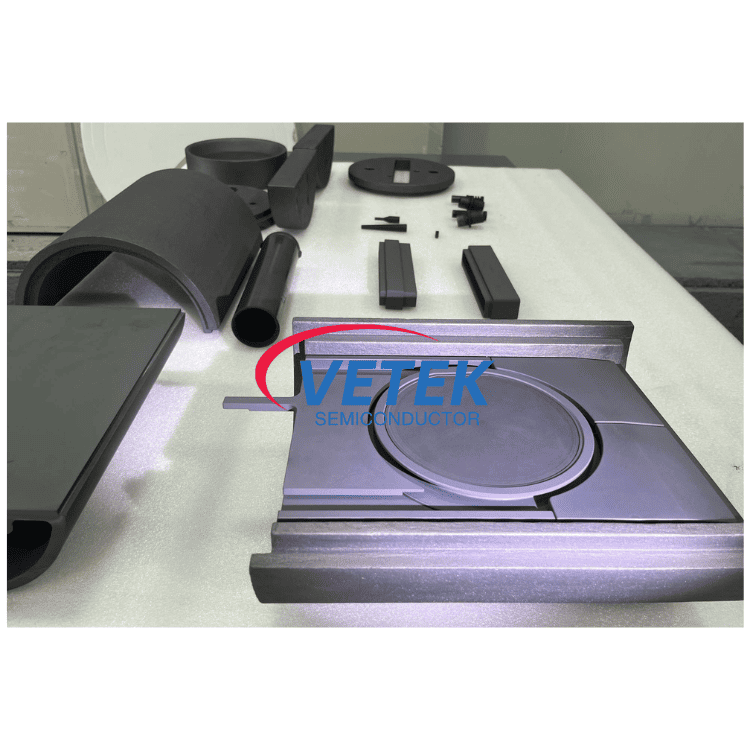

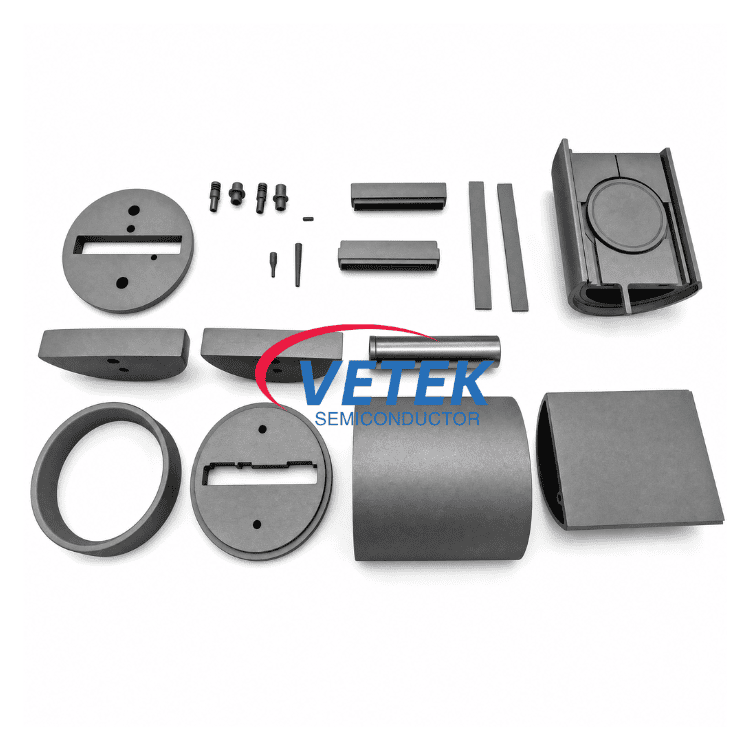

Halbmond für LPE-Reaktionskammer

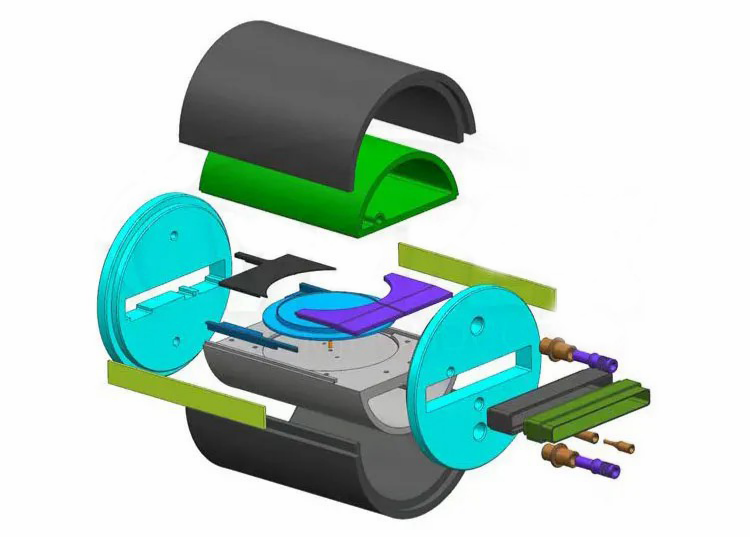

Was ist ein Halbmond in einer LPE-Reaktionskammer?

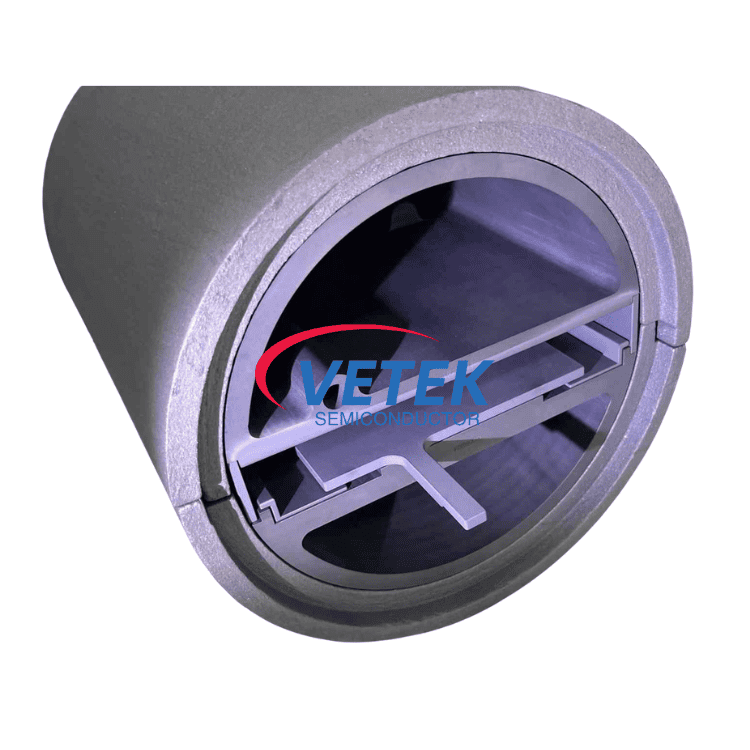

In vielen LPE-Horizontalreaktoren ist der Halbmond Teil der inneren Kammerbaugruppe. Verschiedene Gerätehersteller verwenden möglicherweise leicht unterschiedliche Strukturen, die Funktion ist jedoch im Allgemeinen ähnlich. Die Komponente ist normalerweise in einen oberen und einen unteren Abschnitt unterteilt:

• Oberer Halbmond:Der obere Teil dient hauptsächlich als Stützstruktur im Inneren des Reaktors. Da es über lange Zeiträume in der Nähe der Hochtemperatur-Prozesszone bleibt, muss das Material auch nach wiederholten thermischen Zyklen ohne offensichtliche Verformung stabil bleiben. Ein weiterer wichtiger Punkt ist die chemische Stabilität. Während der SiC-Epitaxie enthält die Kammerumgebung reaktive Gase, daher muss die Graphitoberfläche ordnungsgemäß geschützt werden.
• Unterer Halbmond:Der untere Abschnitt ist in der Nähe des Quarzrohrbereichs und der rotierenden Baugruppe verbunden. Es ist an der Gaseinleitung und der mechanischen Unterstützung während des Epitaxiewachstums beteiligt. Im Vergleich zu Strukturteilen aus gewöhnlichem Graphit stellt der untere Halbmond aufgrund der kontinuierlichen Erwärmung und Abkühlung während des Reaktorbetriebs in der Regel höhere Anforderungen an Oxidationsbeständigkeit und Thermoschockstabilität.

Hauptmerkmale des VETEK Halfmoon für die LPE-Reaktionskammer

1. Hochreines Graphitsubstrat

Das Grundmaterial ist hochreiner Graphit, der für Halbleiterprozessumgebungen geeignet ist. Die Materialreinheit ist bei der SiC-Epitaxie wichtig, da metallische Verunreinigungen die Stabilität des Kristallwachstums und die Filmqualität beeinträchtigen können. VETEK verwendet für diese Anwendung gereinigte Graphitmaterialien mit kontrollierten Verunreinigungsgraden.

2. Fortschrittliche CVD-SiC- und TaC-Beschichtung

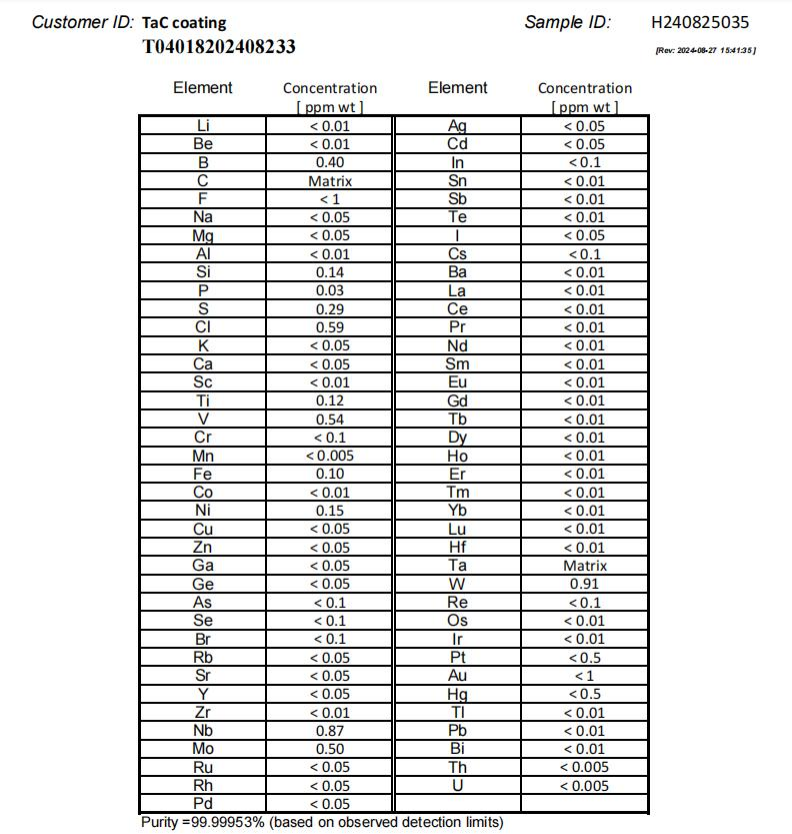

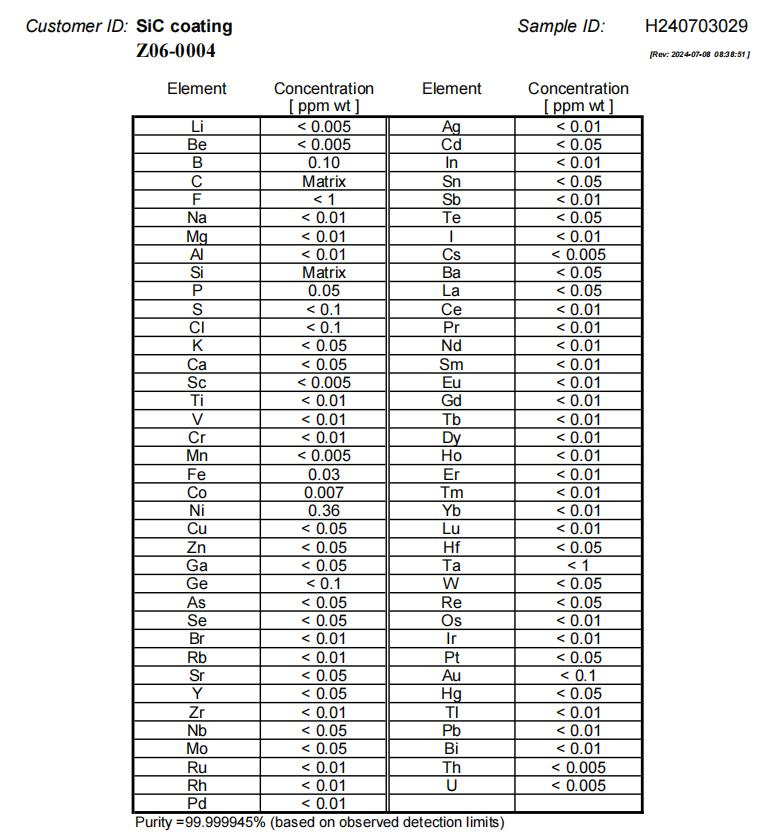

Die meisten Halfmoon-Komponenten sind mit CVD-SiC beschichtet, um den Oberflächenschutz unter Hochtemperatur-Prozessbedingungen zu verbessern. Für anspruchsvollere Umgebungen ist auch eine TaC-Beschichtung erhältlich. Typische Vorteile beschichteter Strukturen sind:

• bessere Beständigkeit gegenüber korrosiven Prozessgasen
• geringere Partikelbildung
• verbesserte Oberflächenhaltbarkeit
• bessere Stabilität bei thermischen Zyklen

Im praktischen Einsatz hängt die Auswahl der Beschichtung normalerweise von der Reaktortemperatur, der Prozesschemie und der erwarteten Lebensdauer ab.

3. Ausgezeichnete thermische Stabilität

Der VETEK Halfmoon wurde für Hochtemperatur-Halbleiterverarbeitungsumgebungen entwickelt und behält seine Dimensionsstabilität und strukturelle Integrität während längerer Epitaxiezyklen bei, wodurch er sich hervorragend für LPE- und MOCVD-Geräte eignet.

4. Präzisions-CNC-Bearbeitung

VETEK verfügt über fortschrittliche CNC-Präzisionsbearbeitungsmöglichkeiten mit Maßkontrolle im Mikrometerbereich und gewährleistet so eine hervorragende Kompatibilität mit komplexen LPE-Reaktorstrukturen und kundenspezifischen Ausrüstungsanforderungen.

5. Lange Lebensdauer

Durch optimierte Beschichtungshaftungstechnologie und hochreine Materialverarbeitung weisen VETEK Halfmoon-Komponenten eine hervorragende Haltbarkeit bei wiederholten Temperaturwechseln und korrosiven Prozessgasen auf, wodurch die Wartungshäufigkeit und die Gesamtbetriebskosten reduziert werden.

Technische Vorteile

Anwendungen

Der VETEK-Halbmond für die LPE-Reaktionskammer wird häufig verwendet in:

• Epitaxiesysteme aus Siliziumkarbid (SiC).

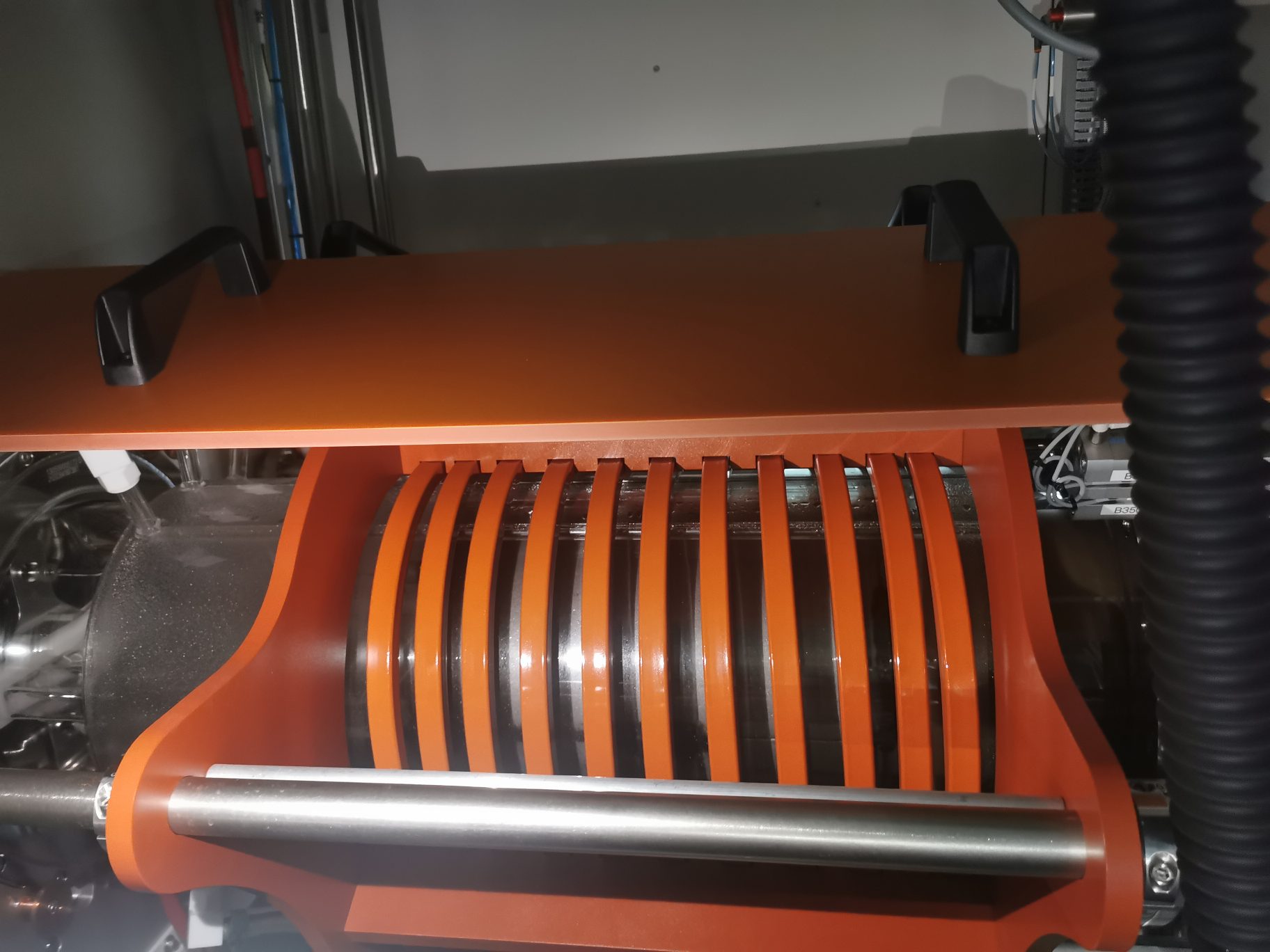

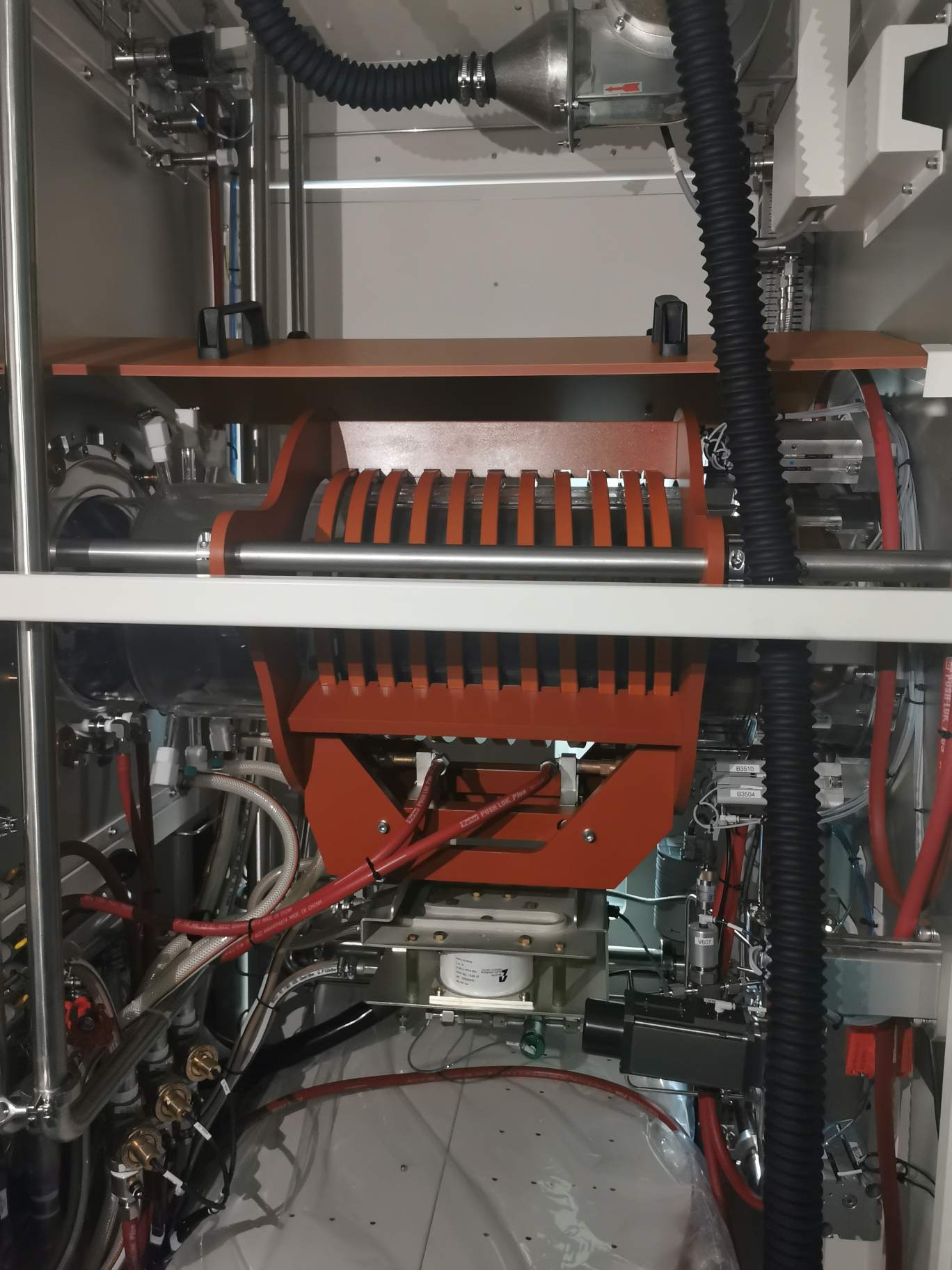

• Horizontale LPE-Reaktoren
• Ausrüstung für das epitaktische Wachstum von Halbleitern
• Hochtemperatur-CVD-Prozesskammern
• Fortschrittliche Halbleiter-Wärmefeldsysteme
• SiC-Kristallwachstumssysteme
• Halbleiterfertigung der dritten Generation

Unsere Produkte sind mit mehreren gängigen Geräteplattformen der Branche kompatibel und können gemäß Kundenzeichnungen oder Reaktorspezifikationen angepasst werden.

Warum sollten Sie sich für VETEK Semiconductor entscheiden?

VETEK Semiconductor konzentriert sich seit vielen Jahren auf Halbleitergraphitkomponenten und Beschichtungstechnologien. Seit 2016 hat das Unternehmen seine Fähigkeiten in den Bereichen Reinigungsverarbeitung, Präzisionsgraphitbearbeitung und CVD-Beschichtungsproduktion für Halbleiteranwendungen kontinuierlich weiterentwickelt.

VETEK-Fähigkeiten:

• Erfahrung mit SiC-Epitaxiekomponenten und Reaktorteilen
• Eigene CVD-SiC- und TaC-Beschichtungsproduktion
• Kontrolle der Materialreinigung auf Halbleiterebene
• Sonderanfertigungen nach Zeichnung oder Muster
• Stabile Produktionskapazität für Batch-Bestellungen
• Lieferung von Graphitfilz und Thermofeldmaterialien
• Qualitätsmanagementsystem ISO9001
• Technischer Support für ausländische Kunden

FAQ

(1) Welche Funktion hat der Halbmond in einem LPE-Reaktor?

Die Halfmoon-Komponente unterstützt die Führung des Gasflusses, die Integration der Kammerstruktur, das Temperaturmanagement und die Rotation des Suszeptors innerhalb der epitaktischen Reaktionskammer.

(2) Steht der Halbmond in direktem Kontakt mit dem Wafer?

Normalerweise nein. Bei den meisten LPE-Reaktorstrukturen bleibt der Halbmond um die Kammerbaugruppe herum und berührt den Wafer nicht direkt.

(3) Warum eine SiC- oder TaC-Beschichtung auf der Oberfläche verwenden?

Die Beschichtung dient hauptsächlich dem Schutz. Bei der SiC-Epitaxie werden Graphitteile über lange Zeiträume hohen Temperaturen und reaktiven Gasen ausgesetzt. Die Beschichtung trägt zur Verbesserung der Oxidationsbeständigkeit bei und reduziert den Oberflächenverschleiß und die Partikelbildung.

(4) Kann das Teil individuell angepasst werden?

Ja. Die meisten Halfmoon-Teile werden tatsächlich gemäß der Reaktorstruktur und Kundenzeichnungen hergestellt, da Abmessungen und Installationsdetails häufig zwischen den Geräteplattformen variieren.
