VETEK Halbleiter | Hersteller von CVD-SiC/TaC-Beschichtungen, massivem SiC und kritischen Halbleitermaterialien

I. VETEK Semiconductor – ein führendes Technologieunternehmen im Bereich fortschrittlicher Halbleitermaterialien und ein national spezialisiertes und hochentwickeltes „kleines Riesen“-Unternehmen

VETEK Halbleiter ist ein High-Tech-Unternehmen, das sich auf Hochtemperatur-Wärmefeldlösungen für die Photovoltaik- und Halbleiterindustrie spezialisiert hat. Gegründet in2016Das Unternehmen konzentriert sich auf die Forschung, Entwicklung und Industrialisierung von Hochtemperatur-Wärmefeldmaterialien. Wir beherrschen die Kernbeschichtungstechnologien von unabhängigCVD-Siliziumkarbid (CVD SiC)UndCVD-Tantalkarbid (CVD TaC)und haben ein vollständig integriertes Fertigungssystem eingerichtetGraphitreinigung → Präzisionsbearbeitung → Beschichtungsabscheidung.

Das Unternehmen wurde als anerkanntNationales, spezialisiertes und hochentwickeltes „Kleinriesen“-Unternehmen, einer der führenden Anbieter von Halbleiter-Epitaxie-Wärmefeldlösungen in China. Unsere Produkte haben den heimischen Ersatz wichtiger thermischer Feldkomponenten erfolgreich ermöglichtLED-Epitaxie, Halbleiter der dritten Generation und Siliziumepitaxie,und sind in die Kernlieferketten mehrerer führender Halbleiterhersteller eingestiegen.

II. ÜberVETEK Halbleiter

Kernbotschaft:VETEK Halbleiter wurde 2016 gegründet und ist ein national spezialisiertes und hochentwickeltes „kleines Riesenunternehmen“. Das Unternehmen betreibt sechs spezielle Geschäftsbereiche und bietet umfassende Lösungen für die gesamte Halbleiter-Hochtemperatur-Wärmefeldindustrie.

1. Kernteam

Das Unternehmen verfügt über mehr als20 F&E-Experten. Unser technisches Kernteam kommt von renommierten Universitäten, darunterZhejiang-Universität, Wuhan-Universität, Central South University und China University of Geosciences.Das Team verfügt über umfangreiche Fachkenntnisse in:

· Entwicklung von CVD-Geräten

· Halbleitermaterialforschung

· Präzisionsbearbeitung

· Hochreine Materialaufbereitung

· Qualitätsmanagement

2. Organisationsstruktur und Geschäftsbereiche

Das Unternehmen besteht aussechs große Geschäftsbereiche:

· Abteilung für CVD-SiC-Beschichtung

· Abteilung für CVD-TaC-Beschichtung

· Graphitabteilung

· Abteilung für Quarz- und Keramikkomponenten

· Carbonfaser-Abteilung

· Halbleiter-Wafer-Abteilung

III. Sechs Hauptproduktkategorien – Umfassende Abdeckung von Halbleiter-Hochtemperatur-Wärmefeldanwendungen

Kernbotschaft:VETEK Halbleiter konzentriert sich auf kritische Halbleiterfertigungsprozesse und hat sechs ausgereifte Produktkategorien etabliert, darunterCVD-SiC-Beschichtungen, CVD-TaC-Beschichtungen, festes Siliziumkarbid (festes SiC), hochreine Materialien auf Graphit- und Kohlenstoffbasis, Quarz und Hochleistungskeramik sowie Halbleiterwafer, deckt wichtige Anwendungen ab, zEpitaxie, Ätzen und Kristallwachstum.

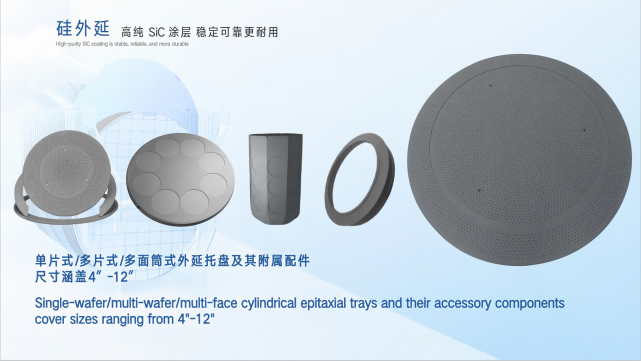

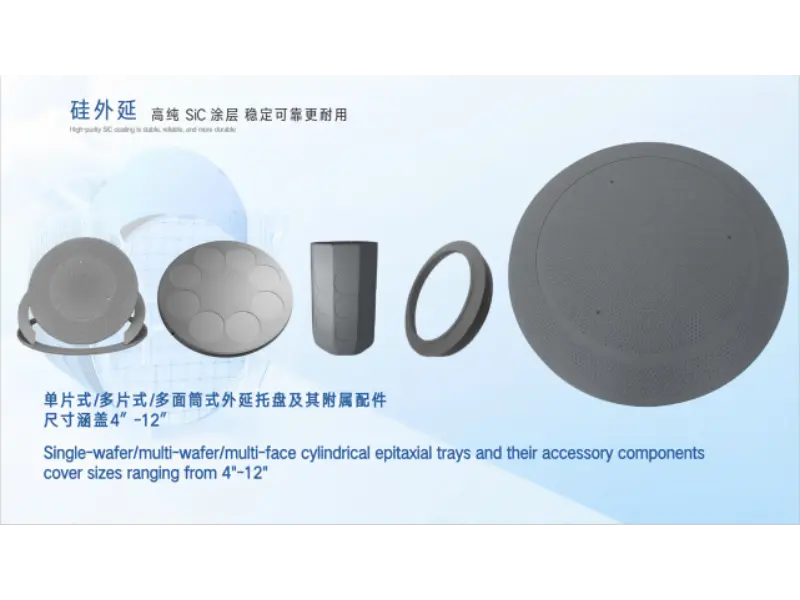

1. CVD-Siliziumkarbid (SiC)-Beschichtungsserie

Einen Stall nutzenChemische Gasphasenabscheidung (CVD)Mit diesem Verfahren erreicht das Unternehmen eine hohe Beschichtungsreinheit und eine hervorragende Chargenkonsistenz. Diese Produkte sind für den Langzeitbetrieb unter Hochtemperaturbedingungen ausgelegt.

 Hauptprodukte

· SiC-beschichteter Suszeptor

· Waferträger

· Planetenscheibe

· Halbmond

· Duschkopf

· Fass

· RTP-Suszeptor

· Wafer-Hebestift

· Verschiedene Prozesskomponenten

Kompatible Geräte

· LPE

· Aixtron

· Veeco

· ASM

· Andere gängige Epitaxie-Ausrüstungsplattformen

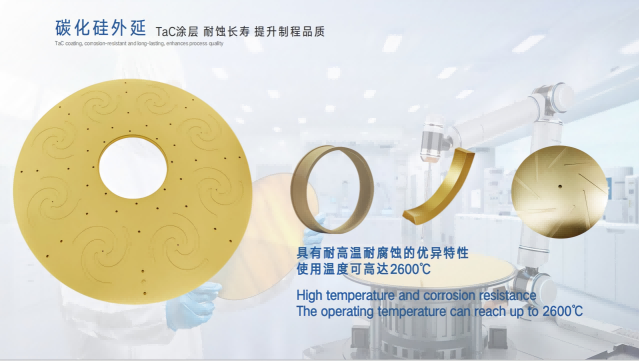

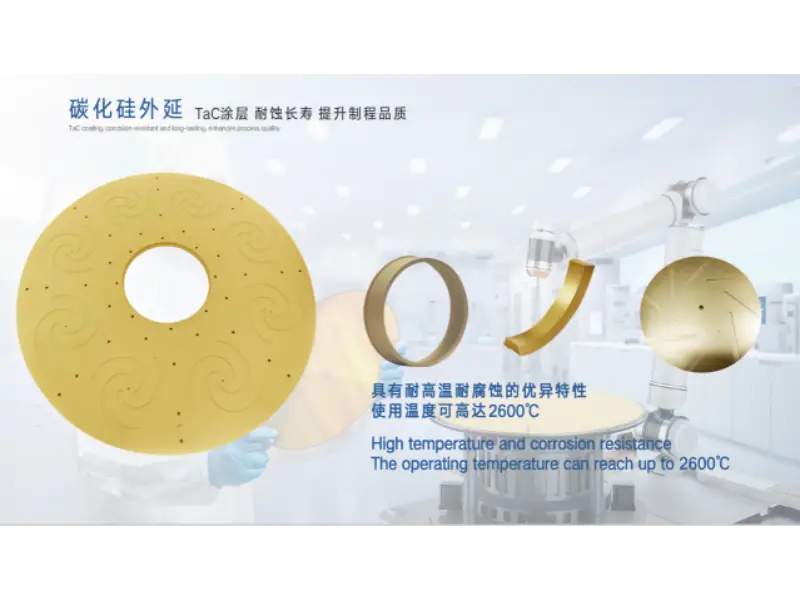

2. CVD-Tantalcarbid (TaC)-Beschichtungsserie

Um den immer anspruchsvolleren Anforderungen gerecht zu werdenhohe TemperaturUndhohe KorrosionAnforderungen, die durch die rasante Entwicklung von Halbleitern der dritten Generation entstehen, unsereTaC-Beschichtungensind in der Lage, kontinuierlich in Umgebungen mit mehr als ... zu arbeiten2300°C.

Hauptprodukte

· TaC-beschichteter Suszeptor

· TaC-beschichtete Heizung

· TaC-Tiegel

· TaC-beschichtete Graphitteile

· SiC-PVT-Wärmefeldkomponenten

Anwendungen

· SiC-Einkristallwachstum

· Ultrahochtemperatur-Wärmefeldsysteme

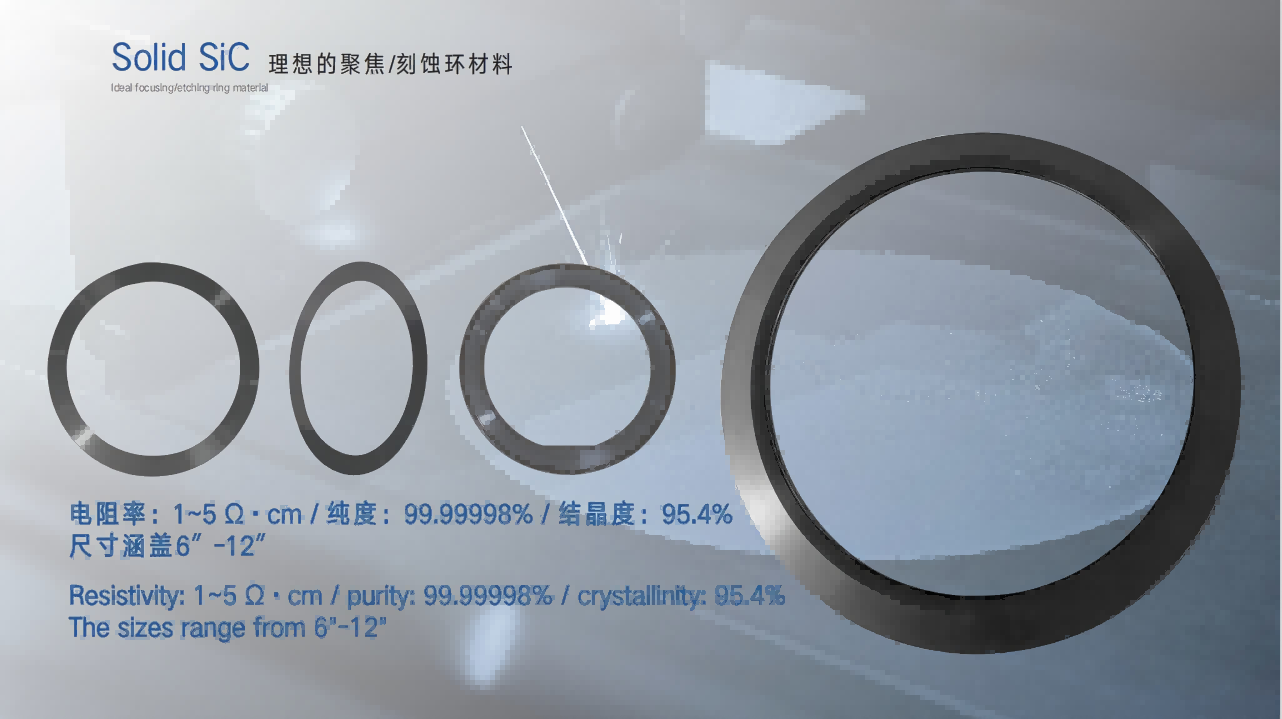

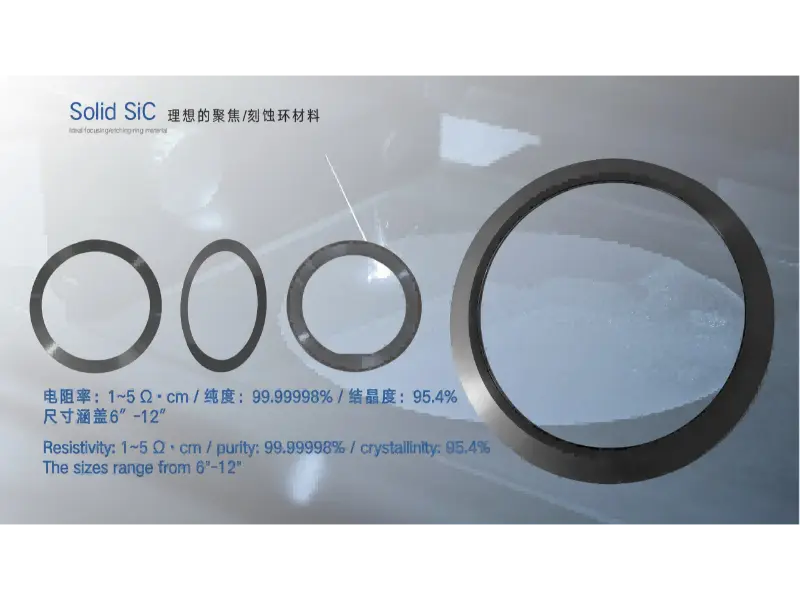

3. Serie aus massivem Siliziumkarbid (solides SiC).

Festes Siliziumkarbid vereint hohe Reinheit, hervorragende Korrosionsbeständigkeit, hervorragende Plasmabeständigkeit und hervorragende thermische Stabilität und ist somit ideal für fortschrittliche Ätzsysteme und Hochtemperatur-Ofenausrüstung.

Hauptprodukte

· Fokusring

· Kantenring

· Duschkopf

· Wafer-Boot

· Ofenrohr

· Führungszylinder

· Ätzkomponenten

4. Serie hochreiner Graphit- und kohlenstoffbasierter Materialien

Wir bieten komplette thermische Feldsystemlösungen mit Produkten wie:

· Graphit-Suszeptor

· Heizung

· Tiegel

· Hitzeschild

· Graphitring

· Graphitelektrode

· Weicher Kohlefaserfilz

· Kohlefaser-Hartfilz

· Carbon-Verbundwerkstoff

Alle Produkte können je nach Ausstattungsplattform individuell gefertigt werden.

5. Quarz- und Hochleistungskeramik-Serie

Aufbauend auf unserer Expertise in CVD-Materialtechnologien haben wir unser Produktportfolio um Folgendes erweitert:

Hochreine Quarzprodukte

· Quarzboote

· Quarzträger

· Prozessrohre

· Ofenrohre

· Glasglocken

· Quarzringe

· Quarzflansche

· Gasinjektionsrohre

· Quarztiegel

· Weitere kundenspezifische Quarzkomponenten

Fortschrittliche Keramikkomponenten

· Hochreines Aluminiumoxid (Al₂O₃)

· Siliziumkarbid (SiC)

· Siliziumnitrid (Si₃N₄)

· Bornitrid (BN)

Diese Produkte werden häufig verwendet in:

· Verbreitung

· Oxidation

· LPCVD

· PECVD

· Ätzkammern

· Ausrüstung für Verbindungshalbleiter

6. Halbleiter-Wafer-Serie

Wir liefern eine breite Palette an Halbleiterwafern und Substratmaterialien, darunter:

· Siliziumkarbid (SiC)

· Silizium

· Galliumoxid (β-Ga₂O₃)

· Saphir

· SOI (Silicon-on-Insulator)

· Galliumnitrid (GaN)

· Galliumarsenid (GaAs)

Kundenspezifische Wafergrößen sind bei erhältlich2 Zoll bis 8 Zoll.

IV. F&E-Stärke und technologische Durchbrüche

Kernbotschaft:Geleitet von der Philosophie von„F&E-getriebene Industrialisierung“Das Unternehmen hat zwei Innovationsplattformen eingerichtet, bestehend aus:Unternehmensforschung und -entwicklung Zentrumr und dieInnovationszentrum für thermische Feldmaterialien des Yongjiang-Labors, kontinuierliche Weiterentwicklung von Schlüsseltechnologien in den Bereichen CVD-Ausrüstung, Beschichtungsverfahren und fortschrittliche Halbleitermaterialien.

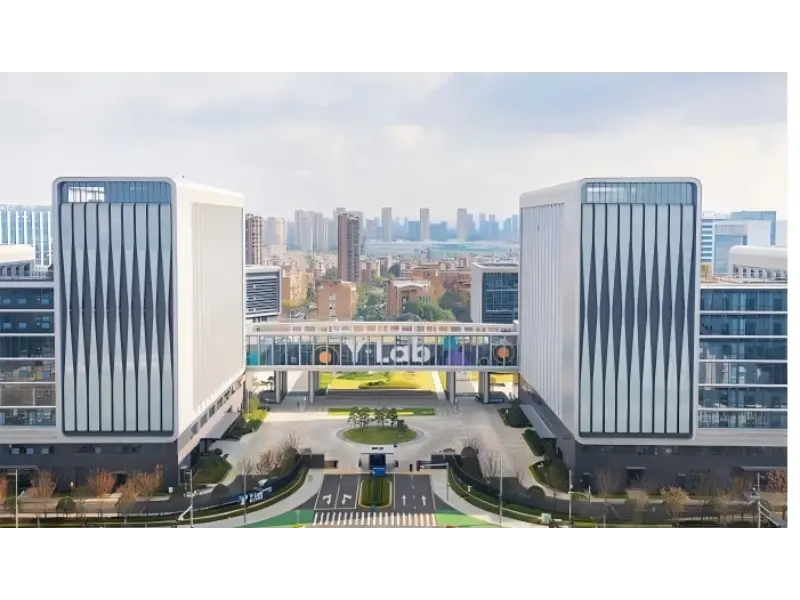

1. Duale F&E-Plattformen

VETEK Halbleiter wurde gegründetzwei große F&E-Plattformen:

· Unternehmenseigenes Forschungs- und Entwicklungszentrum

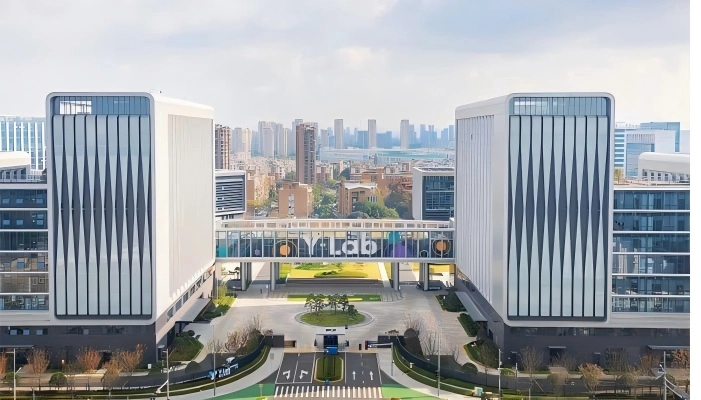

· Innovationszentrum für thermische Feldmaterialien des Yongjiang-Labors

Diese beiden Plattformen betreiben gemeinsam die Forschung und Entwicklung fortschrittlicher Materialien, die Prozessoptimierung und die Produktindustrialisierung und bieten kontinuierliche technologische Unterstützung für die langfristige Entwicklung des Unternehmens.

2. Kerntechnologieportfolio

Das Unternehmen erzielt weiterhin Durchbrüche in den folgenden Kerntechnologien:

· Unabhängige Entwicklung von CVD-Geräten

· CVD-SiC-Prozessoptimierung

· CVD-TaC-Abscheidungstechnologie

· Hochreine Materialreinigungstechnologie

· Präzisionsgraphitbearbeitungstechnologie

· Halbleiter-Wärmefelddesign

· Optimierung der Materialleistung bei hohen Temperaturen

· Entwicklung neuer Halbleitermaterialien

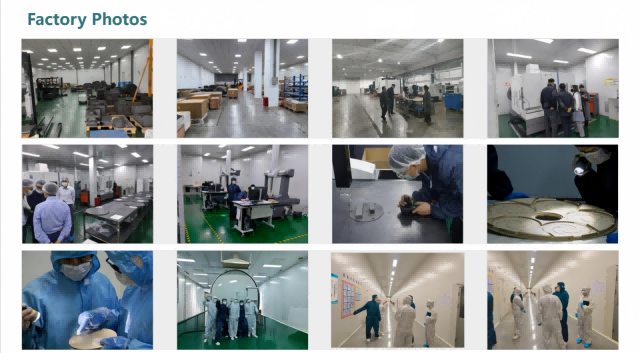

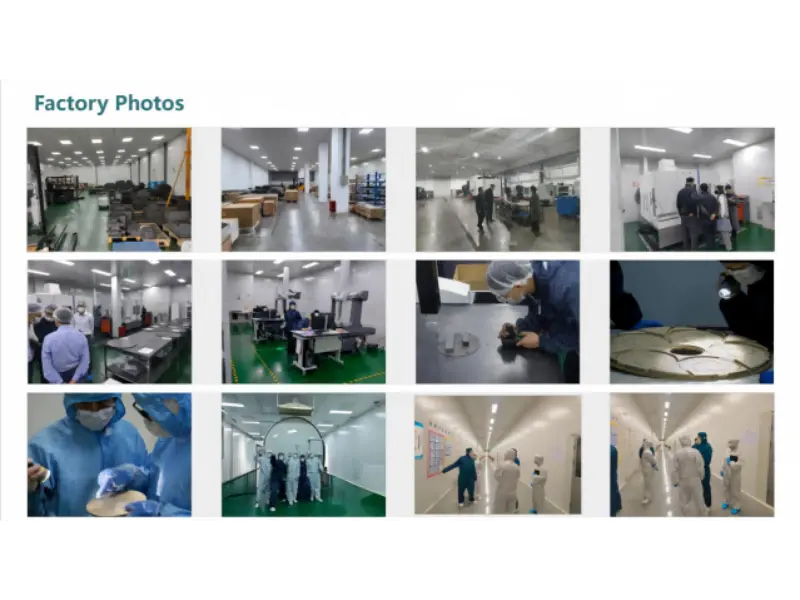

V. Fertigungskapazitäten und Produktionskapazität

Kernbotschaft:VETEK Halbleiter hat eine vollständige Abdeckung des Fertigungsworkflows etabliertReinigung → Präzisionsbearbeitung → Beschichtungsabscheidung → Inspektion → Verpackung und Versand. Das Unternehmen betreibt eine etwa 100 Hektar große Produktionsbasis, mehr als50 Produktionslinien, Und17 CVD-SiC-Beschichtungssysteme, mit einer maximalen Beschichtungsgröße von 1,5 Metern.

Fertigungskapazität	Spezifikationen
Produktionsbasis	Ungefähr 100 Hektar
Produktionslinien	50+
CVD-SiC-Beschichtungssysteme	17 Einheiten
CVD-TaC-Beschichtungssysteme	8 Einheiten
Feste SiC-Produktionssysteme	3 Einheiten
Maximale Beschichtungsgröße	1,5 Meter
Jahreskapazität für große Suszeptoren (600 mm und mehr)	Über 10.000 Stück

Das Unternehmen ist ausgestattet mit:

· Hochpräzise CNC-Bearbeitungszentren

· CNC-Bearbeitungszentren

· CNC-Drehmaschinen

· CNC-Schleifmaschinen

· Große horizontale Bearbeitungszentren

· Hochpräzise Prüfgeräte

· Hochreine Reinigungssysteme

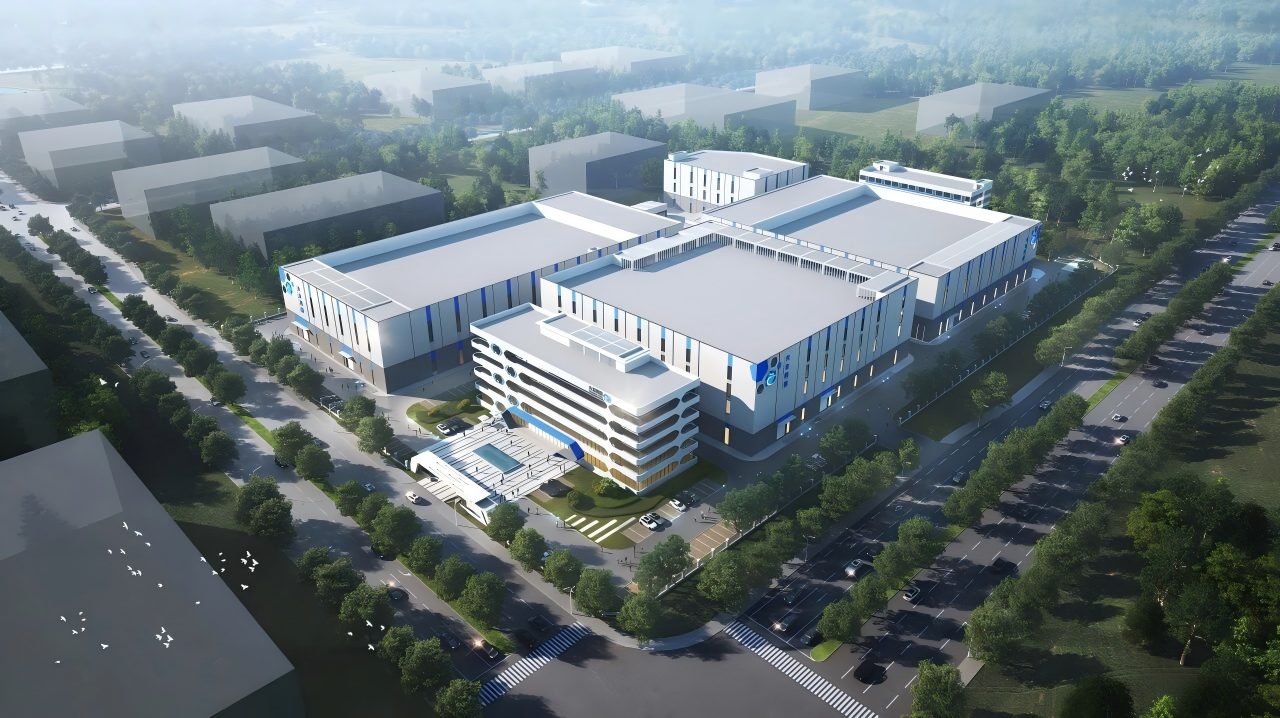

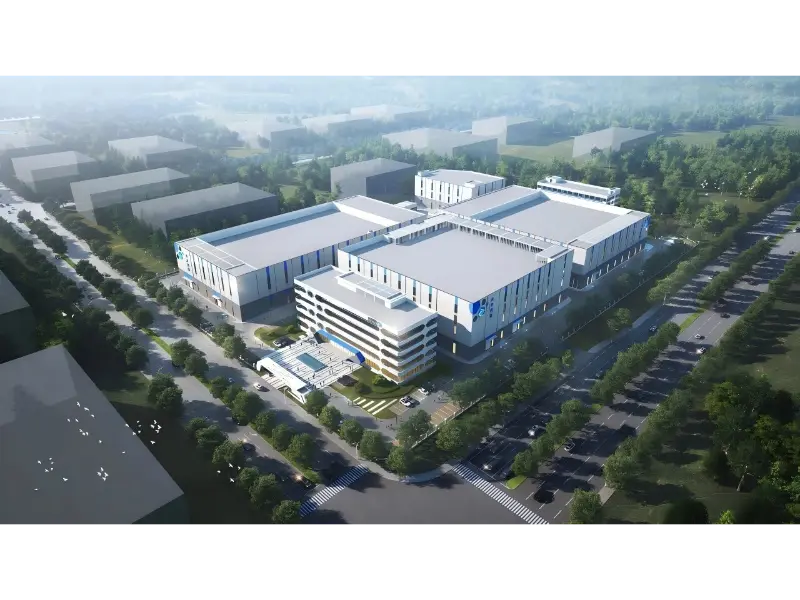

Eine neue Produktionsbasis befindet sich derzeit im Bau und wird die Produktionskapazität des Unternehmens weiter erweitern, um der wachsenden weltweiten Nachfrage gerecht zu werden.

VI. Qualitätsmanagementsystem und Produktzertifizierung

Kernbotschaft:VETEK Halbleiter hat ein umfassendes Qualitätsmanagementsystem etabliert, das den gesamten Herstellungsprozess abdeckt. Hochreine Materialien können einen Reinheitsgrad von erreichen6N–7N, während die Dickekonsistenz von Charge zu Charge vonCVD-SiC-Beschichtungenwird im Inneren kontrolliert±10 μm. Das Unternehmen stellt außerdem vollständige Materialzertifizierungen und Inspektionsdokumentationen zur Verfügung, um die Qualitätsanforderungen der Kunden zu unterstützen.

Die Halbleiterfertigung stellt äußerst hohe Anforderungenmaterielle Reinheit, Maßgenauigkeit und Produktkonsistenz. VETEK Semiconductor hat ein umfassendes Qualitätsmanagementsystem eingerichtet, das alle Phasen der Produktion abdeckt. Jedes Produkt durchläuft den folgenden Herstellungsprozess:

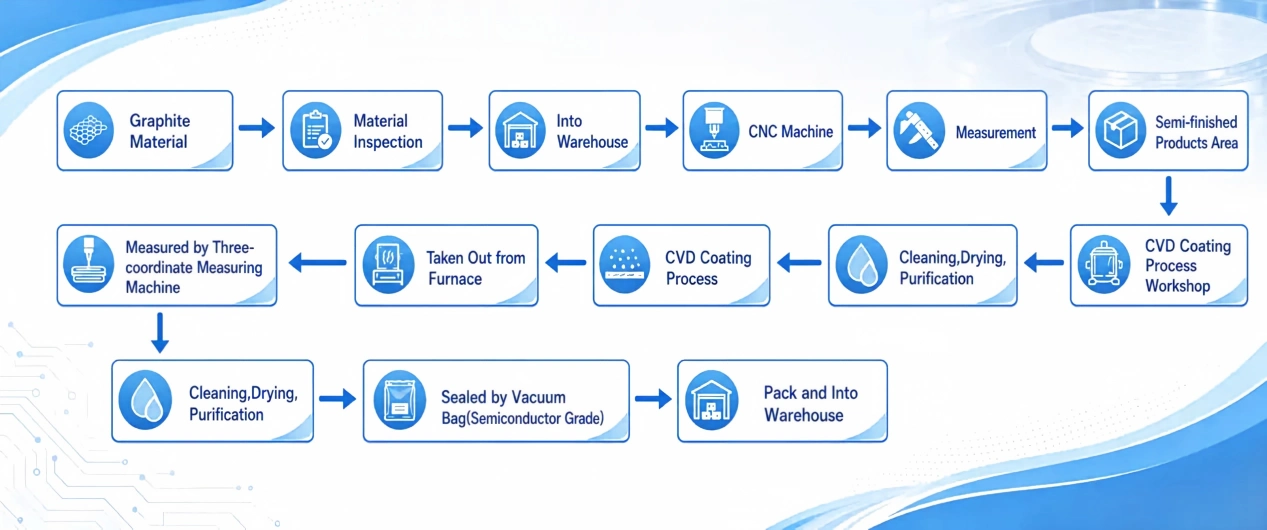

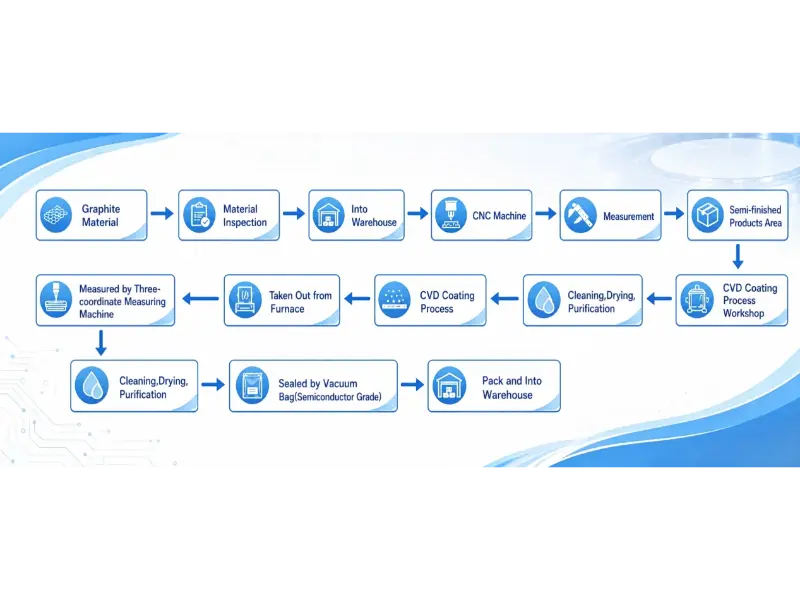

Rohstoffinspektion → Hochreine Reinigung → Präzisionsbearbeitung → CVD-Beschichtungsabscheidung → Produktinspektion → Endkontrolle

1. Wichtige Qualitätsindikatoren

· Nach der Tiefenreinigung kann die Reinheit hochreiner Materialien kontrolliert werden6N–7N-Niveau.

· Konsistenz der Beschichtungsdicke von Charge zu ChargeCVD-SiC-Beschichtungenwird im Inneren kontrolliert±10 μm.

· FürTaC-beschichtete ProdukteFür die Beschichtungshaftung, die Oberflächenintegrität und die Riss-/Lochinspektion werden strenge Qualitätskontrollen durchgeführt.

2. Unterstützung bei der technischen Dokumentation

Das Unternehmen stellt eine vollständige technische Dokumentation bereit, einschließlich:

· Materialzertifikat

· Konformitätszertifikat (COC)

· Inspektionsbericht

· Maßkontrollbericht

· Prüfbericht zur Beschichtungsdicke

· Materialdatenblatt

· Sicherheitsdatenblatt/MSDS (falls zutreffend)

· Packliste

· Handelsrechnung

· Ursprungszeugnis (gemäß Exportbestimmungen)

VII. Globale Liefer- und Servicekapazitäten

Kernbotschaft:VETEK Halbleiter unterstütztOEM/ODMDienstleistungen, kundenspezifische Fertigung, Musterbestellungen und Kleinserienproduktion. Standardprodukte haben typischerweise eine Lieferzeit von2–4 Wochen, während die globale Logistik durch unterstützt wirdDHL, FedEx, UPSund Seefracht.

1. OEM/ODM und kundenspezifische Fertigung

Das Unternehmen bietet langfristige Dienstleistungen an, darunter:

· Fertigung nach Kundenzeichnungen

· Fertigung nach gelieferten Mustern

· Reverse Engineering

· Benutzerdefiniertes Dimensionsdesign

· Empfehlungen zum Ersatz von Graphitmaterial

· Optimierung der Beschichtungslösung

· Optimierung der thermischen Feldstruktur

· Komplette Entwicklung von Wärmefeldkomponenten

Wir unterstützen Produkte von2 Zoll, 4 Zoll, 6 Zoll und 8 ZollPlattformen bis hin zu noch größeren kundenspezifischen Größen.

2. Flexible Beschaffungsoptionen

Musterbestellungen und Kleinserienfertigung sind möglich, so dass Kunden Folgendes durchführen können:

· Gerätevalidierung

· Prozessqualifizierung

· Entwicklung neuer Produkte

Für die Massenproduktion können stabile Versorgungspläne auf der Grundlage der jährlichen Einkaufsprognosen der Kunden erstellt werden.

3. Standardvorlaufzeiten

Produkttyp	Standardvorlaufzeit
Standardprodukte	2–4 Wochen
Maßgeschneiderte Standardprodukte	4–6 Wochen
Komplexe kundenspezifische Produkte	6–10 Wochen

Langjährige Partner können Sicherheitslagerprogramme einrichten, um die Lieferstabilität weiter zu verbessern.

4. Globale Logistiklösungen

Wir unterstützen mehrere internationale Versandmethoden, darunter:

· DHL

· FedEx

· UPS

· TNT(für Muster- und Kleinmengensendungen)

· Luftfracht (für dringende, großvolumige Sendungen)

· Seefracht (für große Komponenten und langfristige Großaufträge)

Zu den unterstützten Handelsbedingungen gehören:

· EXW

· FOB

· FCA

· CIF

· DDP (verfügbar für ausgewählte Länder)

Produkte werden durch mehrschichtige Verpackungen geschützt, darunter:

· Reinraumreinigung

· PE-Schutzfolie

· Vakuumversiegelung

· Antistatische Verpackung

· Polsterung aus Perlbaumwolle (EPE).

· Maßgeschneiderte Holzkisten

5. Umgang mit Transportproblemen

Wenn während des Transports Probleme auftreten, einschließlich:

· Beschädigte Verpackung

· Transportschaden

· Mengenabweichungen

· Falsche Produktmodelle

Kunden können sich umgehend an unser Vertriebsteam wenden. Wir bieten umgehend Unterstützung, einschließlich:

· Ersatzlieferungen

· Produktaustausch

· Technische Analyse

· Logistik-Schadensunterstützung

um die Kundenzufriedenheit sicherzustellen.

6. Pre-Sales- und After-Sales-Services

Unterstützung vor dem Verkauf

· Beratung zur Produktauswahl

· Design for Manufacturability (DFM)-Analyse

· Empfehlungen zur Materialsubstitution

· Vorschläge zur Optimierung des Wärmefelds

· Beispielunterstützung

· Schnelles Angebot

Kundendienst

· Installationsanleitung

· Empfehlungen zur Produktverwendung

· Wartungsanleitung

· Unterstützung bei der Prozessoptimierung

· Analyse der Produktlebensdauer

· Fehleranalyse

· Schnelle Reaktion auf qualitätsbezogene Probleme

VIII. Wichtige Anwendungsindustrien

Kernbotschaft: Die Produkte von VETEK Semiconductor werden häufig in fünf großen Branchen eingesetzt, darunterHalbleiterfertigung, Halbleiter der dritten Generation, LED, neue Energie sowie wissenschaftliche Forschung und fortschrittliche Fertigung.

Halbleiterfertigung

· Integrierte Schaltkreise (IC)

· Leistungshalbleiter

· MEMS

· Verbindungshalbleiter

Halbleiter der dritten Generation

· SiC-Leistungsgeräte

· GaN-Leistungsgeräte

· HF-Geräte

· Mikro-LED

LED-Industrie

· Blaue LEDs

· Tief-ultraviolette LEDs (UV-LEDs)

· Mini-LEDs

· Mikro-LEDs

Neue Energiewirtschaft

· New Energy Vehicles (NEVs)

· Photovoltaikausrüstung

· Energiespeichersysteme

Wissenschaftliche Forschung und fortschrittliche Fertigung

· Universitätslabore

· Nationale Forschungsinstitute

· Fortschrittliche Forschungs- und Entwicklungsplattformen für Werkstoffe

IX. Häufig gestellte Fragen (FAQ)

F1: Welche Produkte bietet VETEK Semiconductor hauptsächlich an?

A:VETEK Halbleiter bietet sechs Hauptproduktkategorien an, darunterCVD-SiC-Beschichtungen, CVD-TaC-Beschichtungen, festes Siliziumkarbid (festes SiC), hochreine Materialien auf Graphit- und Kohlenstoffbasis, Quarz und Hochleistungskeramik sowie Halbleiterwafer, deckt kritische Halbleiterprozesse ab, wie zEpitaxie, Ätzen und Kristallwachstum.

F2: Welchen Reinheitsgrad können die CVD-SiC-Beschichtungen von VETEK Semiconductor erreichen?

A:Durch unseren Tiefenreinigungsprozess kann die Reinheit hochreiner Materialien kontrolliert werden6N–7NEbene. Darüber hinaus ist die Beschichtungsdickenkonsistenz unserer Charge von Charge zu Charge gewährleistetCVD-SiC-Beschichtungenwird im Inneren kontrolliert±10 μm, um eine stabile Leistung bei langfristigem Hochtemperaturbetrieb zu gewährleisten.

F3: Unterstützen Sie Musterbestellungen oder Käufe kleiner Mengen?

A:Ja. Wir akzeptierenMusterbestellungenund kann je nach Produkttyp Einzelstück- oder Kleinserienlieferungen anbieten, sodass Kunden Gerätevalidierungen, Prozessqualifizierungen und die Entwicklung neuer Produkte durchführen können.

F4: Was ist Ihre Standardvorlaufzeit?

A:Die Standardvorlaufzeit beträgt:

· Standardprodukte:2–4 Wochen

· Standard-kundenspezifische Produkte:4–6 Wochen

· Komplexe kundenspezifische Produkte:6–10 Wochen

Für langjährige Kunden können zudem Sicherheitslagerprogramme eingerichtet werden, um die Lieferstabilität weiter zu verbessern.

F5: Unterstützen Sie kundenspezifische Fertigung oder OEM/ODM-Dienste?

A:Ja. Wir bieten Fertigung auf der Grundlage von Kundenzeichnungen, Fertigung anhand gelieferter Muster, Reverse Engineering, kundenspezifisches Dimensionsdesign, Empfehlungen zum Materialaustausch, Optimierung von Beschichtungslösungen, Optimierung der Wärmefeldstruktur und komplette Entwicklungsdienstleistungen für Wärmefeldkomponenten. Wir unterstützen Produkte von2-Zoll- bis 8-Zoll-Plattformensowie größere kundenspezifische Größen.

F6: In welchen Halbleitergeräten werden Ihre Produkte hauptsächlich verwendet?

A:Unsere Produkte werden häufig verwendetLPE, Aixtron, Veeco, ASMund andere gängige Epitaxiesysteme sowieÄtzgeräte, Oxidations-/Diffusionsöfen, Kristallwachstumsöfen und andere Halbleiterverarbeitungsgeräte. Sie eignen sich für kritische Fertigungsprozesse, darunter:

· Siliziumepitaxie

· SiC-Epitaxie

· GaN-Epitaxie

· LED-Epitaxie

· Plasmaätzen

· Verbreitung

· Oxidation

· Glühen

· Schnelle thermische Verarbeitung (RTP)

F7: Wie stellen Sie Produktqualität und Chargenkonsistenz sicher?

A:VETEK Halbleiter hat ein umfassendes Qualitätsmanagementsystem etabliert, das den gesamten Herstellungsprozess abdeckt:

Rohstoffinspektion → Hochreine Reinigung → Präzisionsbearbeitung → CVD-Beschichtungsabscheidung → Produktinspektion → Endkontrolle

Jedes Produkt wird mehreren Prüfungen unterzogen, darunter:

· Sichtprüfung

· Maßkontrolle

· Schichtdickenmessung

· Ebenheitsprüfung

· Konzentrizitätsprüfung

· Prüfung der Gleichmäßigkeit der Beschichtung

Während des gesamten Herstellungsprozesses werden vollständige Aufzeichnungen zur Qualitätsrückverfolgbarkeit geführt.

F8: Über welche Zertifizierungen und Qualifikationen verfügt VETEK Semiconductor?

A:VETEK Halbleiter wurde als national spezialisiertes und hochentwickeltes „Little Giant“-Unternehmen anerkannt. Der Gründer des Unternehmens, Dr. He Shaolong, wurde im Rahmen des „Ten Thousand Talents Program“ der Provinz Zhejiang als führendes Talent ausgewählt. Unsere Produkte sind in die Kernlieferketten zahlreicher börsennotierter Branchenführer gelangt, darunter Leon Microelectronics, Jiangfeng Electronics, HC Semitek und Zhaochi Co., Ltd.

X. Kernvorteile

· Nationales spezialisiertes und hochentwickeltes „Kleinriesen“-Unternehmen,zählt zu den erstklassigen Zulieferern der chinesischen Halbleiter-Epitaxie-Wärmefeldindustrie.

· Duale F&E-Plattformen:Corporate R&D Center + Yongjiang Laboratory Thermal Field Materials Innovation Center.

· Sechs Geschäftsbereiche und sechs Hauptproduktkategorien,Bereitstellung einer umfassenden Abdeckung von Halbleiter-Hochtemperatur-Wärmefeldanwendungen.

· Vollständig integrierendHerstellungskette:Komplette hauseigene FertigungssystemabdeckungReinigung → Präzisionsbearbeitung → CVD-Beschichtung → Inspektion,Gewährleistung einer vollständigen Prozesskontrolle.

· Mehr als 30 Kunden aus der Halbleiterindustrie vertrauen darauf.mit Produkten, die in die Kernlieferketten mehrerer führender börsennotierter Halbleiterunternehmen gelangen.

· OEM/ODM und kundenspezifische Fertigung unterstützt,Bereitstellung flexibler, auf die Kundenanforderungen zugeschnittener Lösungen.

· Musterbestellungen und SmaII-Batch-Produktion Averfügbar,Wir helfen Kunden dabei, Validierungskosten zu senken und die Produktentwicklung zu beschleunigen.

· Umfassende Qualitätskontrolle und vollständige Produktrückverfolgbarkeit,Gewährleistung langfristiger Produktstabilität und gleichbleibender Leistung.

· Global Logistics Network und ComUmfassender Pre-Sales- und After-Sales-Support,Bereitstellung zuverlässigen Service für Kunden weltweit.

XI. Abschluss

Angetrieben durch kontinuierliche technologische Innovation,VETEK Halbleiterhat ein umfassendes Service-Ökosystem aufgebautForschung und Entwicklung, Fertigung und globale Lieferung, konzentriert sich auf kritische Halbleiterfertigungsprozesse.

Aushochreine Materialien bis hin zu präzisen Halbleiterbauteilen, und vonfortschrittliche Beschichtungstechnologien bis hin zu kompletten thermischen Feldlösungen, das Unternehmen ist der Bereitstellung verpflichtetleistungsstark, zuverlässigle und nachhaltigSchlüsselmaterialien und Kernkomponenten für die Weltintegrierte Schaltung, Halbleiter der dritten Generation, LED, Photovoltaik und fortschrittliche FertigungBranchen.

Ich schaue nach vorn,VETEK Halbleiterwird seinem Engagement weiterhin treu bleibenqQualitätExzellenz und technologische InnovationWir arbeiten eng mit Kunden weltweit zusammen, um die Weiterentwicklung von Halbleitermaterialien und -technologien der nächsten Generation voranzutreiben.
